Hvad er en Power Inverter?Hvordan det virker, typer, komponenter og applikationer

En power inverter lader dig konvertere jævnstrøm til vekselstrøm, så du kan køre almindelige elektriske enheder.For at forstå, hvordan det fungerer, skal du kende dets grundlæggende komponenter, arbejdsprincip, typer, specifikationer, fordele, begrænsninger og anvendelser.Du vil også se, hvordan strømomformere adskiller sig fra enheder som UPS-systemer og omformere.Til sidst vil du forstå de nøglefaktorer, der er involveret i at vælge den rigtige inverter til dine behov.

Katalog

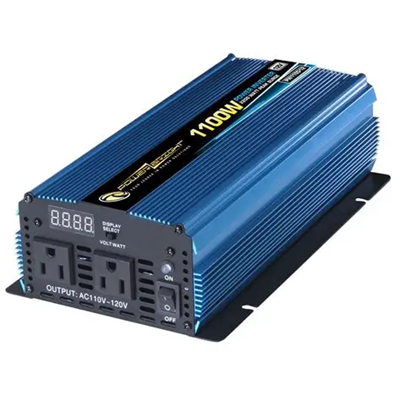

Figur 1. Bærbar Power Inverter

Hvad er en Power Inverter?

En power inverter er en elektronisk enhed, der ændrer jævnstrøm (DC) til vekselstrøm (AC).Jævnstrøm kommer normalt fra kilder som batterier, solpaneler eller køretøjers elektriske systemer, mens vekselstrøm er standardformen, der bruges af de fleste husholdningsapparater og stikkontakter.Hovedformålet med en power inverter er at gøre DC-elektricitet anvendelig til AC-drevet udstyr.Enkelt sagt fungerer den som en bro mellem en jævnstrømskilde og almindelige vekselstrømsenheder.På grund af denne funktion bruges strømomformere i vid udstrækning, hvor der er behov for elektricitet på lager eller uden for nettet for at kunne køre standard elektriske belastninger.

Hovedkomponenter i en Power Inverter

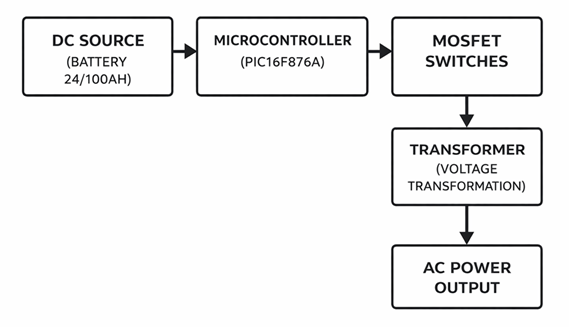

Figur 2. Hovedkomponenter i en Power Inverter

• DC-kilde

Dette er inverterens indgangsstrømkilde.Den leverer jævnstrøm, som vekselretteren vil omdanne til vekselstrøm.I mange systemer er DC-kilden en batteribank, der lagrer energi til bærbar, backup eller off-grid brug.

• Mikrocontroller

Denne del fungerer som omformerens styresektion.Det styrer timing-signaler og hjælper med at koordinere, hvordan koblingstrinnet fungerer.I praktiske design hjælper controlleren også med at holde output stabilt og organiseret.

• MOSFET-kontakter

MOSFET'er er elektroniske koblingsenheder, der bruges i effekttrinet.De tænder og slukker DC-indgangen ved høj hastighed for at skabe det skiftende elektriske mønster, der er nødvendigt for AC-output.Deres hurtige koblingsevne gør dem til et almindeligt valg i moderne inverterkredsløb.

• Transformer (spændingstransformation)

Transformatoren justerer spændingsniveauet, så det passer til det ønskede output.I mange inverterdesigns hjælper det med at stige spændingen op til et højere AC-niveau.Det understøtter også elektrisk isolation i nogle systemer.

• AC Power Output

Dette er den endelige udgangssektion af inverteren.Den leverer vekselstrøm, der kan bruges af tilsluttede apparater eller udstyr.Udgangen er designet til at levere strøm i en form, som AC-enheder kan acceptere.

Hvordan fungerer en Power Inverter?

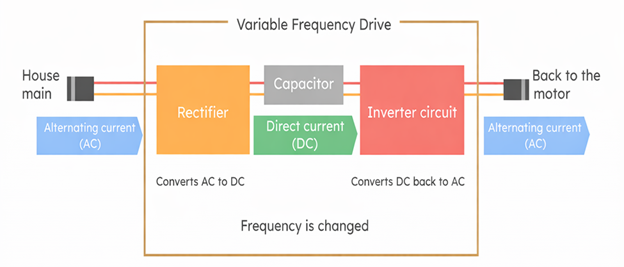

Figur 3. Forenklet Power Inverter-arbejdsprincip

En power inverter virker ved at tage konstant jævnstrøm og konvertere den til et skiftende elektrisk output, der opfører sig som vekselstrøm.Først behandles indgangsenergien elektronisk, så strømmen kan skiftes frem og tilbage meget hurtigt.Denne hurtige omskiftning skaber et vekslende mønster i stedet for det konstante envejsflow, der findes i jævnstrøm.Bølgeformen er derefter formet og konditioneret, så den bedre kan matche den form for AC-elektricitet, der bruges af almindelige enheder.I mange designs justeres spændingen også under processen, så udgangen passer til den påtænkte belastning.Resultatet er en AC-forsyning, der kan drive apparater, værktøj eller elektronisk udstyr fra et batteri eller en anden jævnstrømskilde.Denne DC-til-AC-konvertering gennem højhastigheds-omskiftning er kerneprincippet i en power-inverter.

Typer af strømomformere

Square Wave inverter

En firkantbølge-inverter er den enkleste type power-inverter.Den producerer en grundlæggende bølgeform, der skifter skarpt mellem positiv og negativ spænding med lidt formning imellem.Fordi outputtet er meget brat, er bølgeformen ikke jævn som almindelig elektricitet.Dette enkle design gør firkantbølge-invertere nemme at bygge og lav i kompleksitet.Det grove output kan dog skabe støj, varme eller dårlig ydeevne i mange elektriske enheder.De er hovedsageligt egnet til meget basale modstandsbelastninger og simpelt udstyr, der ikke kræver ren strøm.I moderne applikationer er firkantbølge-invertere mindre almindelige, fordi mange apparater har brug for en mere stabil AC-bølgeform.

Modificeret sinusbølge-inverter

En modificeret sinusbølgeinverter er en effektinverter, der producerer en trinvis eller trappelignende AC-bølgeform.Dens output er glattere end en firkantbølge, men det er stadig ikke det samme som den rene sinusbølge, der leveres af det elektriske net.Dette design er meget brugt, fordi det giver en balance mellem omkostninger og grundlæggende ydeevne.Mange almindelige enheder kan fungere på modificeret sinusbølgeeffekt, især simple husholdningsbelastninger og noget lille elektronik.Alligevel kan den trinformede bølgeform forårsage summen, ekstra varme eller reduceret effektivitet i følsomt udstyr og motordrevne enheder.Det er grunden til, at denne type inverter ofte bruges til generelle belastninger frem for sarte elektronik.Det er stadig en almindelig mulighed, hvor overkommelighed betyder mere end premium bølgeformkvalitet.

Pure Sine Wave Inverter

En ren sinusbølge-inverter er en power-inverter, der producerer en jævn AC-bølgeform meget tæt på standard strømforsyning.Dens output er designet til at matche den rene sinusformede elektricitet, der bruges i hjem, kontorer og mange kommercielle systemer.Fordi bølgeformen er stabil og raffineret, fungerer den godt med følsom elektronik, lydudstyr, medicinsk udstyr og apparater med motorer.Dette renere output hjælper også med at reducere elektrisk støj, overophedning og ydeevneproblemer i krævende belastninger.Rene sinusbølge-invertere vælges almindeligvis, når strømkvaliteten er en topprioritet.De er især nyttige i systemer, hvor pålidelig drift betyder mere end lavere forudgående omkostninger.Af den grund betragtes denne type bredt som den foretrukne mulighed for avancerede eller følsomme AC-applikationer

Power Inverter specifikationer

	Specifikationer
Indgangsspænding	Fælles DC-indgang niveauer: 12 V, 24 V eller 48 V DC.
Udgangsspænding	Standard AC udgang: 110 V, 120 V, 220 V eller 230 V AC.
Udgangsfrekvens	Output frekvens: 50 Hz eller 60 Hz.
Nominel effekt	Kontinuerlig udgangseffekt typisk 150 W til 5000 W.
Surge Power	Kort spidseffekt omkring 1,5× til 2× den nominelle effekt.
Bølgeform type	Output bølgeform: Square Wave, Modified Sine Wave eller Pure Sine Wave.
Effektivitet	Typisk konverteringseffektivitet: 85 % til 95 %.
Strøm uden belastning Forbrug	Inaktiv strømforbrug typisk 5 W til 25 W.
Overbelastning Beskyttelse	Beskyttelse aktiveres ved omkring 100–120 % af den nominelle effekt.
Kortslutning Beskyttelse	Udgangen lukker ned med det samme under en kortslutning.
Lavspænding Nedlukning	Nedlukning sker nær 10,5 V, 21 V eller 42 V afhængig af systemspænding.
Højspænding Beskyttelse	Beskyttelse aktiveres nær 15 V, 30 V eller 60 V afhængigt af systemspændingen.
Udgangsspænding forordning	Udgangsspænding holdes inden for ±5 % af den nominelle værdi.
Afkølingsmetode	Køling bruger varme vaske eller køleventilatorer.
Drift Temperaturområde	Typisk område: −10 °C til 50 °C.

Fordele og begrænsninger ved Power Inverters

Fordele ved Power Inverters

• Konverterer jævnstrøm til brugbar vekselstrøm.

• Tillader batterier at køre almindelige husholdningsapparater.

• Understøtter bærbare strømsystemer.

• Fungerer godt i opsætninger uden for nettet.

• Nyttig i solenergisystemer.

• Hjælper med at levere backup-elektricitet under udfald.

• Kan drive udstyr inde i køretøjer og autocampere.

• Fås i forskellige størrelser til forskellige belastninger.

Begrænsninger af Power Inverters

• Der går noget energi tabt under omdannelsen.

• Udgangskvalitet afhænger af invertertype.

• Bølgeformer af lav kvalitet kan påvirke følsomme enheder.

• Hver inverter har en fast effektgrænse.

• Høje opstartsbelastninger kan overstige en lille inverterkapacitet.

• Varmeopbygning kan reducere ydeevnen.

• Batteriets driftstid afhænger af lagret jævnstrøm.

• Større enheder kan koste mere og har brug for bedre køling.

Anvendelser af Power Inverters

Power invertere bruges i mange systemer, der har brug for AC-elektricitet fra en DC-kilde.Deres praktiske værdi kommer fra at gøre lagret, mobil eller vedvarende energi anvendelig til forskelligt udstyr.

1. Solenergisystemer

I solcelleanlæg genererer paneler DC-elektricitet, men de fleste apparater og lokale strømsystemer bruger AC-elektricitet.En strøminverter ændrer den solar-genererede DC til AC, så hjem, bygninger eller udstyr kan bruge den.Dette gør inverteren til en af ​​de centrale enheder i mange boliger og off-grid solar opsætninger.Det er især vigtigt, når solenergi skal understøtte normale AC-belastninger.

2. Backup Power Systems

Power-invertere er meget udbredt i backup-strømsystemer forbundet til batterier.Når hovedstrømkilden ikke er tilgængelig, leverer inverteren AC-output fra lagret DC-energi.Dette gør det muligt for belysning, små apparater og andre enheder at blive ved med at køre under udfald.Sådanne systemer er almindelige i hjem, hytter og små nødstrømsinstallationer.

3. Køretøjer, autocampere og både

I mobile miljøer lagres den tilgængelige strøm normalt som DC i batterier.En power inverter lader brugere køre AC-opladere, værktøj, apparater og elektronik, mens de rejser.Dette er nyttigt i biler, fritidskøretøjer, marinesystemer og campingopsætninger.Det tilføjer fleksibilitet ved at udvide batteristrømmen til enheder designet til elektricitet i vægudtaget.

4. Bærbare kraftværker

Bærbare kraftværker inkluderer ofte en indbygget inverter til at levere AC-udtag.Batteriet indeni lagrer DC-energi, og inverteren gør denne energi anvendelig til bærbare computere, lys, små apparater og udendørsudstyr.Dette gør bærbare systemer nyttige til rejser, feltarbejde og nødberedskab.Deres bekvemmelighed afhænger i høj grad af inverterens udgangseffekt og bølgeformkvalitet.

5. Off-grid hjem og fjerntliggende websteder

I fjerntliggende områder uden forsyningsservice skal lagret jævnstrøm fra batterier eller vedvarende kilder ofte konverteres til AC.En power inverter gør det muligt at køre almindelige husholdningsbelastninger på disse steder.Dette inkluderer belysning, ventilatorer, små køkkenmaskiner, kommunikationsudstyr og grundlæggende værktøjer.I off-grid-systemer er inverteren et nøgleled mellem lagret energi og det daglige elforbrug.

6. Lille kommercielt udstyr og markudstyr

Power invertere bruges også til feltservice, udendørs arbejde og midlertidige installationer.De tillader AC-drevne værktøjer og enheder at fungere, hvor normal netstrøm ikke er tilgængelig.Dette er nyttigt for vedligeholdelsesteams, fjernovervågningsstationer, byggestøtte og mobile arbejdsplatforme.I disse tilfælde forbedrer inverteren adgangen til vekselstrøm i fleksible eller skiftende miljøer.

Power Inverter vs UPS vs Converter

Aspekt	Power inverter	UPS	Konverter
Hovedfunktion	Konverterer DC til vekselstrøm	Giver backup AC strøm og beskyttelse	Ændrer en elektrisk form til en anden
Typisk input	DC fra batteri el solkilde	AC lysnet med intern batteri	AC eller DC, afhængig af type
Typisk output	AC strøm	AC strøm	AC eller DC udgang
Backup batteri	Normalt eksternt batteri	Indbygget batteri	Normalt nej batteri
Strøm under Afbrydelse	Virker hvis batteri strøm er tilgængelig	Automatisk leverer backup strøm	Ikke designet til udfald
Overførselstid	Afhænger af inverter design	Meget hurtigt eller næsten øjeblikkeligt	Ikke relevant
Strøm Konditionering	Grundspænding kontrol	Inkluderer overspænding og spændingsbeskyttelse	Afhænger af konverter design
Overspændingsbeskyttelse	Nogle gange inkluderet	Fælles indbygget funktion	Ikke en primær funktion
Bølgeform output	Firkantet, modificeret sinus eller ren sinus	Normalt ren AC udgang	Må ikke producere AC
Typisk brug	Solcelleanlæg, køretøjer, backup opsætninger	computere, servere, netværksenheder	Spænding eller effekt konverteringskredsløb
Lagret energi Kilde	Batteribank el DC forsyning	Internt batteri system	Normalt ingen
Output stabilitet	Afhænger af inverter kvalitet	Stabil output til følsomme enheder	Afhænger af konverteringsstadiet
Almindelig belastningstype	Hvidevarer, værktøjer, generelle enheder	Følsom elektronik	Elektronisk kredsløb
System Kompleksitet	Moderat	Mere kompleks pga til batteri og kontrol	Varierer efter design
Kerneformål	Gør DC brugbar som AC	Bevar magten under udfald	Konverter spænding eller strømtype

Konklusion

Strøminvertere spiller en nøglerolle i at konvertere lagret eller jævnstrøm til brugbar vekselstrøm til en lang række enheder og systemer.Deres ydeevne afhænger af faktorer som bølgeformstype, effekt, effektivitet, internt design og påtænkt anvendelse.Ved at forstå deres komponenter, drift, specifikationer, fordele, ulemper og praktiske anvendelser bliver det lettere at se, hvordan de passer ind i moderne strømsystemer.En klar sammenligning med UPS-enheder og omformere hjælper også med at definere deres unikke funktion og værdi.
