XC4VLX100-10FFG1148C FPGA: Funktioner, specifikationer, applikationer og programmeringsvejledning

Hvis du arbejder med komplekse digitale design, giver XC4VLX100-10FFG1148C dig den effekt og fleksibilitet, du har brug for.Denne FPGA pakker høj logikkapacitet, indbygget hukommelse og et stort antal I/O-stifter, hvilket gør den ideel til krævende applikationer.I denne vejledning lærer du om dens funktioner, ydeevne, timingparametre, applikationer, programmeringstrin, fordele og ulemper, emballageoplysninger og producentbaggrund.

Katalog

Hvad er XC4VLX100-10FFG1148C?

De Xc4vlx100-10ffg1148c er en højtydende FPGA fra Xilinx (nu AMD), der hører til Virtex-4 LX-familien, som blev bygget på en 90 nm kobberproces.Denne enhed er designet til komplekse digitale logiske implementeringer og er en del af LX-serien, der understreger logiske og hukommelsesressourcer uden højhastighedsserieoverførsler.Identificeret med sin 1148-ball FCBGA-pakke og kommerciel temperaturvurdering repræsenterer den en af ​​indstillingerne med højere kapacitet inden for LX-opstillingen.

Leder du efter XC4VLX100-10FFG1148C?Kontakt os for at kontrollere den aktuelle lager, ledetid og prisfastsættelse.

XC4VLX100-10FFG1148C-funktioner

• Høj logisk kapacitet

XC4VLX100-10FFG1148C leverer 110.592 logiske celler, hvilket muliggør implementering af komplekse digitale design på en enkelt enhed.Denne store logiske kapacitet gør den velegnet til behandlings- og kontrolfunktioner med høj densitet.

• Indlejret og distribueret hukommelse

Det integrerer omkring 4,22 mbits af total hukommelse, kombinerer blokram og distribuerede RAM.Denne hukommelsesarkitektur understøtter effektiv datalagring, buffering og on-chip-behandling uden behov for omfattende ekstern hukommelse.

• Omfattende I/O -ressourcer

Enheden tilbyder 768 bruger I/O -stifter, hvilket giver fleksibilitet til interface med forskellige eksterne komponenter og systemer.Disse I/OS understøtter en lang række standarder gennem Selectio ™ -funktionen, der forbedrer tilslutning af bestyrelsesniveau.

• High-Performance Core

I drift ved en 1,2 V kernespænding understøtter FPGA internt ur op til ca. 500 MHz, hvilket leverer hurtig logisk ydeevne.Dette sikrer pålidelig drift i krævende højhastighedsapplikationer.

• Kommerciel temperaturområde

Bedømt for 0 ° C til +85 ° C er enheden designet til miljøer i kommercielle kvaliteter.Det opretholder stabil ydeevne på tværs af typiske driftsbetingelser for industrielle og indlejrede systemer.

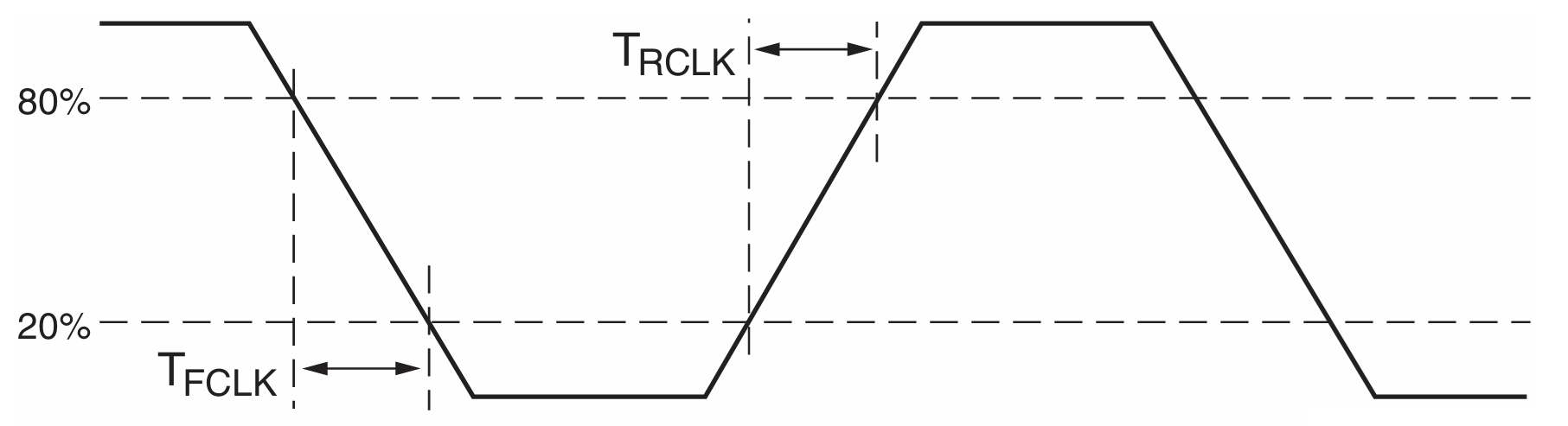

Referenceur Timing Parametre

Diagrammet viser urets stigning og efterårstidsmålinger for XC4VLX100-10FFG1148C, der fokuserer på T_RCLK (stigningstid) og t_Fclk (Efterårstid) Mellem de 20% og 80% spændingsniveauer af ursignalet.Det illustrerer, hvor hurtigt uret overgår fra lav til høj og høj til lav, hvilket er fantastisk til at opretholde timingintegritet og pålidelig drift af FPGA.Præcis kontrol af disse kanter sikrer nøjagtig synkronisering af intern logik og eksterne grænseflader.I XC4VLX100-10FFG1148C er det vigtigt at opretholde korrekt stigning og efterårstider for stabil højhastighedsydelse og minimere signalforvrængning.

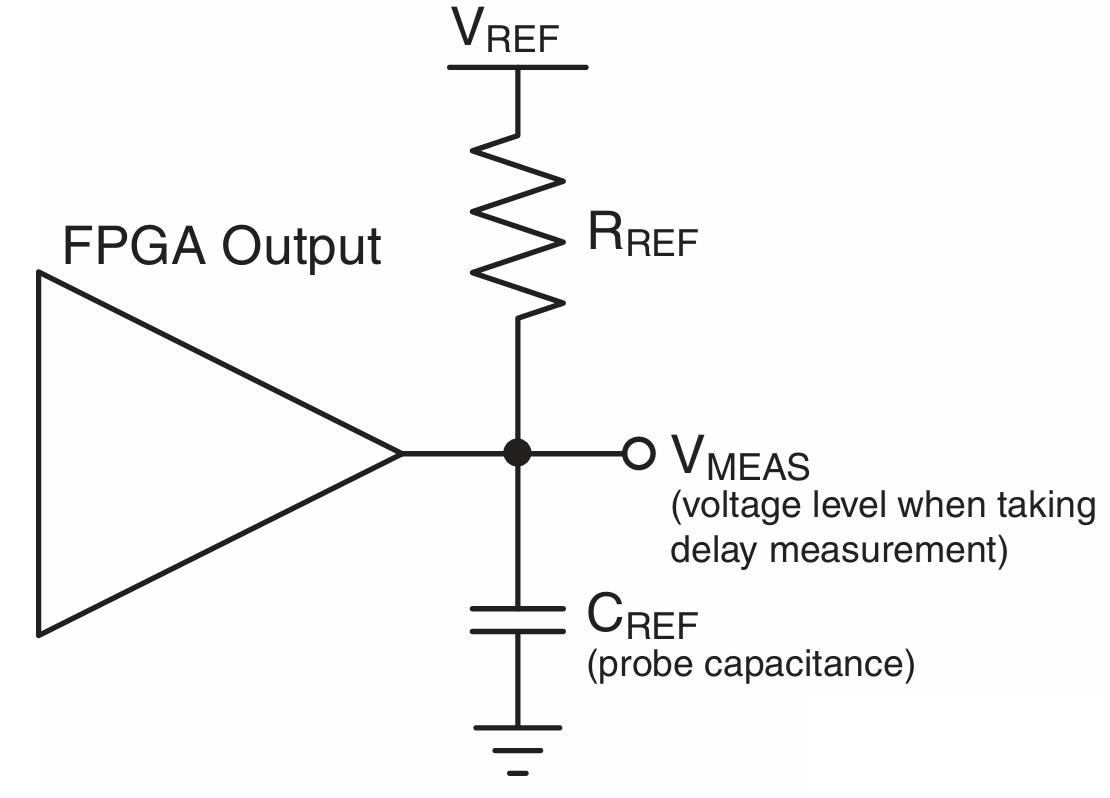

Generaliseret testopsætning

Diagrammet illustrerer den generaliserede testopsætning, der bruges til at måle output-forsinkelser og signalegenskaber for XC4VLX100-10FFG1148C FPGA.En referencemodstand (R_Ref) og kondensator (C_Ref) er forbundet til FPGA -output med V_Måle Repræsenterer det spændingsniveau, hvorpå timingmålingerne foretages.Denne standardiserede opsætning sikrer konsistent og nøjagtig måling af signalovergangsforsinkelser på tværs af forskellige testmiljøer.For XC4VLX100-10FFG1148C er dette vigtigt for validering af højhastigheds I/O-ydelse og sikre, at enheden opfylder timingspecifikationer i reelle applikationer.

XC4VLX100-10FFG1148C-specifikationer

Type	Parameter
Fabrikant	AMD/Xilinx
Serie	Virtex®-4 LX
Emballage	Bakke
Delstatus	Aktiv
Antal laboratorier/CLB'er	12288
Antal logiske elementer/celler	110592
Samlede rambits	4423680
Antal I/O.	768
Spænding - Forsyning	1,14 V ~ 1,26 V
Monteringstype	Overflademontering
Driftstemperatur	0 ° C ~ 85 ° C (TJ)
Pakke / sag	1148-BBGA, FCBGA
Leverandørenhedspakke	1148-fcpbga (35 × 35)
Basisproduktnummer	XC4VLX100

XC4VLX100-10FFG1148C applikationer

1. Digital signalbehandling (DSP) systemer

XC4VLX100-10FFG1148C er velegnet til implementering af højtydende DSP-algoritmer takket være dens store logiske kapacitet og indlejret hukommelse.Du kan opbygge brugerdefinerede behandlingsrørledninger, der håndterer intensive beregninger i tide.Dette gør det ideelt til applikationer såsom billedbehandling, radarsystemer og avanceret filtrering.

2. Indlejret systemacceleration

Med sin fleksible arkitektur er enheden vidt brugt til at fremskynde indlejrede systemfunktioner såsom protokolhåndtering, busstyring og hardwareaflastning.Ved at skifte opgaver fra software til FPGA -stof forbedrer det systemets reaktionsevne.Dette gør det muligt for at optimere ydelsen, mens designfleksibiliteten opretholder design.

3. kommunikation og netværksudstyr

FPGAs høje I/O -tællings- og behandlingsfunktioner gør det velegnet til kommunikationsinfrastruktur, herunder switches, routere og interfacebroer.Det kan styre komplekse netværksprotokoller og datastrømme med høj båndbredde med lav latenstid.Dette gør det til et pålideligt valg til backbone -netværk og datacentersystemer.

4. Højhastighedsdata erhvervelse og behandling

XC4VLX100-10FFG1148C udmærker sig i applikationer, der kræver hurtig datafangst og behandling, såsom instrumentering og videnskabeligt udstyr.Dens indlejrede hukommelse og logiske ressourcer muliggør hurtig buffering og parallel datamanipulation.Dette sikrer effektiv håndtering af store datamængder i miljøer.

XC4VLX100-10FFG1148C Lignende dele

Specifikation	Xc4vlx100-10ffg1148c	Xc4vlx100-10ffg1148i	Xc4vlx100-11ffg1148c	XC4VLX100-10FF1148C	Xc4vlx100-10ffg1513c	Xc4vlx100-12ffg1148c
Fabrikant	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Familie	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX
Logisk kapacitet	110.592 celler	110.592 celler	110.592 celler	110.592 celler	110.592 celler	110.592 celler
Pakningstype	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga
Boldtælling	1148	1148	1148	1148	1513	1148
Hastighedskvalitet	–10	–10	–11	–10	–10	–12
Temperaturklasse	Kommerciel (c)	Industriel (i)	Kommerciel (c)	Kommerciel (c)	Kommerciel (c)	Kommerciel (c)
Kerne spænding	1.2 V.	1.2 V.	1.2 V.	1.2 V.	1.2 V.	1.2 V.
Driftstemperaturområde	0 ° C til +85 ° C	–40 ° C til +100 ° C	0 ° C til +85 ° C	0 ° C til +85 ° C	0 ° C til +85 ° C	0 ° C til +85 ° C
Forskel	Basisdel, standard PKG	Support til industriel temp	Højere hastighedskvalitet	Mangler "G" -betegnelse	Større pakke, mere I/O	Hurtigste hastighedskvalitet i serie

XC4VLX100-10FFG1148C Programmeringstrin

Før du programmerer XC4VLX100-10FFG1148C, skal du sikre dig, at dit udviklingsmiljø og konfigurationsfiler er korrekt konfigureret.Enheden understøtter flere konfigurationstilstande, så det at vælge den rigtige tidlige sikrer en glat og vellykket programmeringsproces.

1. Tænd enheden

Begynd med at anvende strøm til FPGA ved hjælp af de krævede spændingsskinner (VCCINT, VCCAUX og VCC_CONFIG).Du skal sørge for, at disse spændinger når stabile niveauer, før enhver konfiguration begynder.Korrekt effektsekventering er god til at undgå initialiseringsfejl.

2. Vælg konfigurationstilstand

Derefter prøver FPGA sine mode -stifter ved stigende kant af INIT_B for at bestemme, hvilken konfigurationsmetode der skal bruges.Du kan vælge mellem JTAG, Slave Serial, Master Serial eller SelectMap, afhængigt af din opsætning.Sørg for, at tilstandsstifterne er indstillet korrekt, når de kontrollerer, hvordan bitstream vil blive indlæst.

3.. Initialiser enheden

FPGA rydder sin konfigurationshukommelse og forbereder sig på bitstream -belastning under initialisering.På dette tidspunkt bruges signaler som INIT_B, GWE og GTS til at indstille enheden i en kendt tilstand.Du skal sikre dig, at alle initialiseringssignaler opfører sig som forventet, inden du fortsætter.

4. Indlæs bitstream

Ved hjælp af din valgte grænseflade streamer du nu konfigurationsbitstream ind i FPGA.For eksempel, hvis du bruger JTAG, forskydes bitstream serielt ind i enhedens konfigurationshukommelse.Præcis og komplet bitstream -overførsel er nødvendig for vellykket programmering.

5. Start konfigurationsprocessen

Når bitstream er fuldt indlæst, forlader FPGA skifttilstand og begynder opstartsekvensen.En JSTART -kommando eller tilsvarende proces udløser enheden til at afslutte konfigurationen.Du skal give FPGA mulighed for at afslutte dette trin uden afbrydelser.

6. Komplet konfiguration og indtast brugertilstand

FPGA kontrollerer automatisk bitstream -integriteten ved hjælp af CRC og hævder, hvis det er gyldigt, det færdige signal.Når dette sker, bliver brugerlogik aktiv, og enheden fungerer efter dit design.På dette tidspunkt er konfigurationsprocessen komplet, og FPGA er fuldt funktionel.

7. Valgfri verifikation

Endelig kan du udføre et readback- eller verifikationstrin for at sikre, at konfigurationen var vellykket.Dette kan gøres via JTAG eller SelectMap, afhængigt af den tilstand, du brugte.Selvom det er valgfrit, anbefales det stærkt til systemer til at bekræfte korrekt programmering.

XC4VLX100-10FFG1148C Fordele og ulemper

Fordele

• Lavere samlet strømforbrug sammenlignet med mange 90 nm FPGA'er.

• Understøttet af et modent og stabilt designøkosystem.

• Stærk præstation-til-omkostningsforhold for sin generation.

• Modulær ASMBL -arkitektur forbedrer designeffektiviteten.

• Pålidelig, bevist platform til længe etablerede designs.

Ulemper

• Baseret på ældre teknologi med begrænset fremtidig støtte.

• Mangler højhastigheds serielle transceivere, der findes i nyere familier.

• Lavere skalerbarhed og fleksibilitet sammenlignet med moderne FPGA'er.

• Potentielle sourcingudfordringer på grund af produktalderen.

• Kræver omhyggelig strøm og termisk styring ved høj udnyttelse.

XC4VLX100-10FFG1148C Emballagedimensioner

Parameter	Dimensioner
Pakningstype	FFG1148 (Flip-Chip Fine-Pitch BGA)
Ball pitch	1,00 mm
Pakke kropsstørrelse (L × W)	35,00 mm × 35,00 mm
Pakke kropsstørrelse (L × W, inch)	1.378 i × 1.378 i
Samlet pakkehøjde (a)	3,40 mm (typisk)
Samlet pakkehøjde (a, tomme)	0,134 in (typisk)
Kropsstørrelsestolerance	± 0,20 mm
Ball Array	34 × 34 (1,00 mm tonehøjde)
Boldtælling	1.148 bolde
Balldiameter (nominel)	0,60 mm
Substrattykkelse (B)	~ 1,00 mm
Standoffhøjde (A1)	0,40 mm (nominel)
Varme snegle / metalhætte størrelse	~ 32 mm firkant (typisk topmetalområde)
Monteringstype	Overflademontering

XC4VLX100-10FFG1148C Producent

XC4VLX100-10FFG1148C er fremstillet af Xilinx, en pioner inden for programmerbare logiske enheder.I 2022 blev Xilinx en del af AMD (Avancerede mikroenheder), hvilket yderligere styrker sin position inden for højtydende computing og adaptive teknologier.Denne fusion kombinerer Xilinx's FPGA-ekspertise med AMDs behandlingsledelse, hvilket sikrer robust langvarig support og innovation for produkter som XC4VLX100-10FFG1148C.

Konklusion

XC4VLX100-10FFG1148C skiller sig ud for sit store logiske celletælling, fleksibel hukommelsesarkitektur, bred I/O-kapacitet og solid ydeevne inden for sin generation.Det understøtter højhastighedsur og pålidelig signalintegritet, hvilket gør det velegnet til krævende applikationer i DSP, netværk og indlejrede systemer.Selvom det tilbyder bevist stabilitet og et modent økosystem, afspejler det arveteknologi med nogle skalerbarheds- og indkøbsbegrænsninger, hvilket gør omhyggelig overvejelse vigtig for moderne design.

Datablad PDF

XC4VLX100-10FFG1148C Datablad:

Virtex-4 FPGA DC/switching egenskaber.pdf
