XCV600E-7FG680C FPGA: Funktioner, specifikationer, applikationer og datablad

XCV600E-7FG680C er en kraftfuld FPGA fra Xilinx's Virtex-E-serie, bygget til håndtering af komplekse digitale opgaver.Det inkluderer mange logiske porte, hukommelse og input/outputmuligheder, hvilket gør det nyttigt inden for elektronik, industriel kontrol, kommunikation og endda AI -applikationer.Denne guide forklarer dens funktioner, tekniske detaljer, blokdiagram, applikationer og fordele.Det dækker også lignende dele, emballageoplysninger og producentoplysninger, hvilket gør det til en komplet ressource for interesseret i denne FPGA.

Katalog

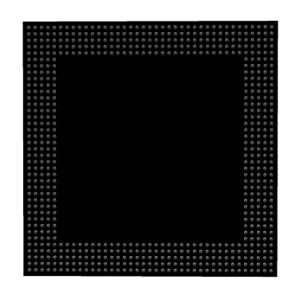

XCV600E-7FG680C Beskrivelse

De XCV600E-7FG680C er en højtydende FPGA fra Xilinx's Virtex-E-familie, designet til applikationer, der kræver overlegne programmerbare logiske løsninger.Denne model har cirka 985.882 systemporte og 15.552 logiske celler, hvilket giver robuste kapaciteter til komplekse digitale beregninger.Det er udstyret med 3.456 konfigurerbare logiske blokke (CLBS) og i alt 294.912 RAM -bits, hvilket sikrer rigelig plads til datalagring og manipulation.XCV600E-7FG680C har en kompakt 40x40 mm fodaftryk, der er ligger i en kompakt 40x40 mm fodaftryk, der er egnet til rumbegrænset applikationer.Det fungerer på en kernespænding på 1,8V og fremstilles ved hjælp af en 0,18 um CMOS -proces, hvilket forbedrer dens effektivitet og ydeevne.FPGA understøtter 16 højprestationsgrænsefladestandarder, hvilket gør den alsidig til forskellige perifere integrationer.FPGA inkluderer fire forsinkelseslåste sløjfer (DLL'er) til præcis urstyring og dedikeret bærelogik, der letter aritmetiske operationer med høj hastighed, behov for applikationer, der kræver hurtig behandling og matematisk funktionalitet.

Vi opfordrer dig til at placere bulkordrer til XCV600E-7FG680C med os for at drage fordel af pålidelige og skalerbare løsninger.

XCV600E-7FG680C CAD-modeller

XCV600E-7FG680C Symbol

XCV600E-7FG680C fodaftryk

XCV600E-7FG680C 3D-model

XCV600E-7FG680C-funktioner

Konfigurerbare logiske blokke (CLBS): FPGA indeholder 3.456 CLB'er, der tilbyder i alt 15.552 logiske celler.Denne høje optælling af logiske celler letter komplekse digitale beregninger og statsmaskineimplementering, der er egnet til avancerede digitale applikationer.

Systemporte: Enheden leverer op til 985.882 systemporte, hvilket muliggør konstruktion af store integrerede kredsløb med omfattende logisk funktionalitet.

Total Ram: Udstyret med 294.912 bit af total RAM, tillader denne FPGA datalagring og manipulation inden for enheden til applikationer, der involverer databuffering, statslige besiddelse og dynamisk behandlingsopgaver.

Bruger I/O -stifter: Understøtter op til 512 bruger I/O -stifter, hvilket muliggør omfattende grænseflade med en lang række perifere enheder og andre digitale systemer.

Selectio+™ -teknologi: Denne teknologi understøtter 20 højprestationsgrænsefladestandarder, herunder LVD'er, BLVDS og LVPECL.Det giver mulighed for både en-slutning og differentiel signalering, hvilket giver fleksibilitet og kompatibilitet med forskellige digitale kommunikationsstandarder.

Forsinkelseslåste sløjfer (DLLS): Indeholder otte fuldt digitale DLL'er, der tilbyder avancerede urkontrolfunktioner såsom urmultiplikation, opdeling og nul-forsinkelsesbuffering.Denne kapacitet er bedst til styring af timing på tværs af flere urdomæner inden for komplekse design.

Intern præstation: FPGA kan opnå interne ydelseshastigheder op til 130 MHz med fire niveauer af logiske celler (LUT-niveauer), hvilket muliggør hurtige behandlingshastigheder, der er nødvendige til højhastigheds digitale applikationer.

SelectRAM+™ hukommelseshierarki : Har et hierarkisk hukommelsessystem, der inkluderer op til 1 MB konfigurerbar distribueret RAM og op til 832 kb synkron intern blokram.Denne lagdelte hukommelsesmetode forbedrer datatilgangshastigheder og effektivitet.

Fleksibel arkitektur: Inkluderer dedikeret bærelogik til aritmetik med høj hastighed, support til multiplikatorer, kaskadekæder til bredindgangsfunktioner og adskillige registre/låse med muligheder for uraktivering, dobbelt synkron/asynkron sæt og nulstilling.Disse attributter bidrager til et alsidigt og effektivt arkitektonisk design.

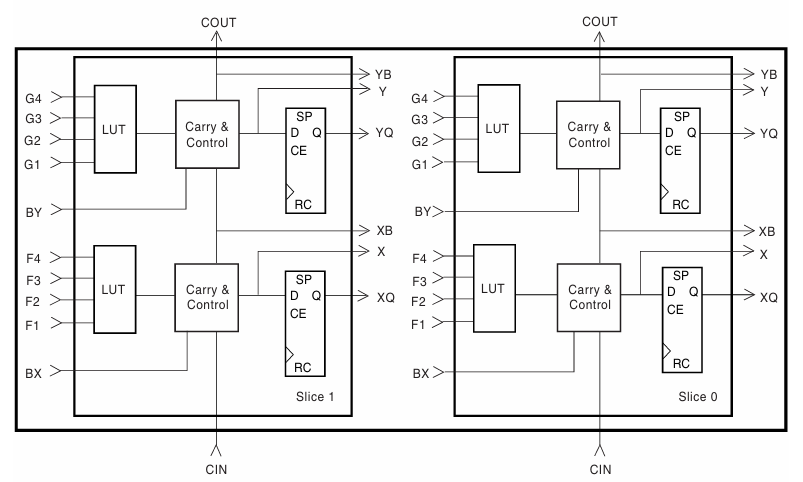

XCV600E-7FG680C-blokdiagram

De Blokdiagram over XCV600E-7FG680C FPGA viser strukturen af ​​en logisk skive.Hver skive indeholder Opslagstabeller (LUTS), bære logik og flip-flops, som er vigtige for at opbygge digitale kredsløb.Hver skive har to Luts, der tager input (G1-G4 og F1-F4) og generere logiske output.Disse output kan bruges direkte eller opbevares i flip-flops (D-type registre) til sekventielle operationer.Bærelogikken hjælper med at udføre hurtige aritmetiske operationer som tilføjelse.Flip-flops-butiksdataene med Clock Enable (Ce) og nulstil (RC) funktioner.Bærekæden (Cin til cout) forbinder flere skiver, der forbedrer hastigheden i aritmetiske operationer.Output (X og Y) hjælpe med at forbinde forskellige logiske elementer.Denne struktur gør FPGA effektiv, fleksibel og i stand til at håndtere komplekse digitale design.

Det andet diagram giver et mere detaljeret overblik over den logiske skivearkitektur inden for XCV600E-7FG680C FPGA, der viser den interne forbindelse af Luts, bære logik og flip-flops.Hver skive indeholder to Opslagstabeller (LUTS), der modtager flere input (G1-G4 og F1-F4) at generere logiske output.Disse output kan enten bruges direkte i kombinationslogik eller gemmes i flip-flops (D-type registre) til sekventielle operationer.Flip-flops har ur (CLK), Aktivér (Ce), Nulstil (Sr) og initialisering (Init) input, der giver mulighed for kontrolleret datalagring.De Bær logik (Cy) er ansvarlig for aritmetiske operationer og forplantning af bæresignalet mellem tilstødende skiver gennem CIN og Cout Forbindelser.Multiplexers og kontrollogik tillader valg af forskellige signaler, der optimerer ydelsen til aritmetiske og logiske operationer.Denne struktur muliggør hurtige aritmetiske beregninger, sekventiel logisk kontrol og effektiv dataruting, hvilket gør FPGA meget tilpasningsdygtig til forskellige digitale applikationer.

XCV600E-7FG680C-specifikationer

Type	Parameter
Fabrikant	AMD Xilinx
Spænding - Forsyning	1,71V ~ 1,89V
Samlede rambits	294912
Leverandørenhedspakke	680-ftebga (40x40)
Serie	Virtex®-e
Pakke / sag	680-lbga eksponeret pude
Pakke	Bakke
Driftstemperatur	0 ° C ~ 85 ° C (TJ)
Antal logiske elementer/celler	15552
Antal laboratorier/CLB'er	3456
Antal I/O.	512
Antal porte	985882
Monteringstype	Overflademontering
Basisproduktnummer	Xcv600e

XCV600E-7FG680C-applikationer

Indlejrede systemer og IoT -applikationer

FPGAs rekonfigurerbarhed og robuste behandlingsfunktioner er velegnet til indlejrede systemer og IoT-enheder.Det giver mulighed for skræddersyede hardwareløsninger, der effektivt kan styre specifikke opgaver og funktionaliteter, der kræves i smarte enheder og tilsluttet teknologi.

Billedbehandling og maskinlæring

Med betydelige logiske ressourcer og hukommelse kan denne FPGA håndtere krævende billedbehandlingsopgaver og udføre maskinlæringsalgoritmer.Denne kapacitet gør det muligt for den at udføre dataanalyse og beslutningstagning for applikationer såsom automatiseret overvågning og avanceret driverassistentsystemer (ADAS).

Højhastighedsdatakommunikation

Udstyret med support til flere højprestationsgrænsefladestandarder, såsom LVD'er og LVPECL, er FPGA ideel til højhastighedsdatakommunikationssystemer.Dette inkluderer applikationer, der kræver hurtig og pålidelig dataoverførsel, såsom telekommunikationsinfrastruktur og højhastighedsnetværk.

Industrielle kontrolsystemer

FPGAs robuste arkitektur og fleksible I/O -indstillinger gør det velegnet til industrielle kontrolsystemer.Det kan integreres til at overvåge og kontrollere maskiner og industrielle processer, hvilket forbedrer driftseffektivitet og sikkerhed.

Udstyr til medicinsk billeddannelse

Enhedens evne til at behandle store mængder data til medicinske billeddannelsesapplikationer.Det understøtter komplekse beregningsopgaver, der kræves i systemer som ultralyd og MR, der krævede behandlingshastighed og billedopløsning.

Trådløs kommunikationsinfrastruktur

FPGA kan bruges i rygraden i trådløse kommunikationssystemer, herunder nye teknologier som 5G.Det styrer komplekse signalbehandlingsopgaver behov for at understøtte høje data gennemstrømning og de dynamiske krav i moderne trådløse kommunikationsnetværk.

Forbrugerelektronik

Dens tilpasningsevne og højtydende kapaciteter gør FPGA velegnet til forbrugerelektronik.Det giver effektive databehandlings- og grænsefladeopløsninger, der er nødvendige for enheder som spilkonsoller, smarte tv'er og hjemmeautomatiseringssystemer.

XCV600E-7FG680C Lignende dele

• XCV600E-7BG432C

• XCV600E-7FG900C

• XCV600E-7HQ240I

XCV600E-7FG680C fordele

Høj ydeevne

FPGA kan fungere med hastigheder op til 130 MHz på tværs af fire LUT -niveauer.Denne højhastighedsevne muliggør databehandling og hurtige beregningsmæssige operationer til applikationer, der kræver hurtige responstider og høje datagennemstrømning.

Høj logikdensitet

Med op til 985.882 systemporte og 15.552 logiske celler understøtter denne FPGA komplekse digitale design inden for en enkelt chip.Denne høje logikdensitet muliggør integration af flere funktioner og processer, hvilket reducerer behovet for yderligere komponenter og forenkler systemdesign.

Alsidig I/O -support

Enheden inkluderer 512 bruger I/O-stifter og understøtter 20 højprestationsgrænsefladestandarder såsom LVDS og LVPECL.Denne alsidige I/O -kapacitet sikrer kompatibilitet med en lang række digitale og analoge input og output, hvilket letter fleksible systemintegrationer og udvidelser.

Avanceret urstyring

FPGA er udstyret med otte fuldt digitale forsinkelseslåste sløjfer (DLL'er) og giver avancerede urstyringsfunktioner, herunder urmultiplikation, opdeling og nul-forsinkelsesbuffering.Disse funktioner forbedrer præcisionen og fleksibiliteten af ​​timingkontrol inden for komplekse systemer til opretholdelse af synkronisering og ydeevne.

Effektiv hukommelseshierarki

SelectRAM+™ -hukommelseshierarkiet inkluderer op til 1 MB konfigurerbar distribueret RAM og op til 832 kb synkron intern blokram.Dette strukturerede og tilgængelige hukommelsessystem understøtter højhastighedsdatalagring og hentning, behov for hukommelsesintensive applikationer som videobehandling og store datasætmanipulationer.

Lavt strømforbrug

I drift med en kernesspænding på 1,8V er FPGA designet til energieffektivitet, hvilket er fordelagtigt for strømfølsomme applikationer.Dette lave strømforbrug hjælper med at reducere de samlede energiomkostninger og termisk fodaftryk, hvilket forbedrer enhedens egnethed til bærbare og fjerntliggende applikationer.

Genkonfigurerbarhed

Den FPGAs SRAM-baserede in-system-konfiguration giver mulighed for ubegrænset omprogrammbarhed.Denne funktion muliggør on-the-fly-opdateringer og optimeringer uden behov for fysiske hardwareændringer, hvilket giver en fleksibel og omkostningseffektiv løsning til at udvikle applikationskrav.

XCV600E-7FG680C Emballagedimensioner

De XCV600E-7FG680C, en Xilinx virtex-e fpga, kommer i en FG680 -pakke, som er en Fin-pitch ball gitterarray (FBGA) med 680 bolde.Nedenfor er emballagedimensioner:

Parameter	Symbol	Min (mm)	Nominel (mm)	Max (mm)
Kropsstørrelse	EN	31	31	31
Ball pitch	B	1.27	1.27	1.27
Kuglediameter	C	0,5	0,6	0,7
Pakkehøjde	D	2.7	3.2	3.7
Ball Grid Dimension	E	26 × 26	26 × 26	26 × 26

XCV600E-7FG680C Producent

XCV600E-7FG680C er en feltprogrammerbar Gate Array (FPGA), der oprindeligt blev fremstillet af Xilinx, en førende udbyder af programmerbare logiske enheder.Xilinx udviklede Virtex-E-serien, inklusive denne model, til at tilbyde højtydende logiske løsninger til avanceret computer- og signalbehandlingsapplikationer.I 2022, AMD erhvervet Xilinx, hvilket gjorde AMD til den nuværende producent og ejer af Xilinx FPGA -produktlinien.Mens Xilinx var kendt for sin innovation inden for FPGA'er, har AMD fortsat med at integrere disse teknologier i sin portefølje med fokus på højtydende computing- og adaptive behandlingsløsninger.Imidlertid er XCV600E-7FG680C nu forældet, hvilket betyder, at AMD ikke længere aktivt producerer eller understøtter denne specifikke FPGA-model.

Konklusion

XCV600E-7FG680C er en højhastigheds, fleksibel og energieffektiv FPGA, perfekt til mange avancerede digitale projekter.Selvom det ikke længere er produceret, har det stadig værdi i eksisterende systemer, der har brug for pålidelig ydelse.Dens evne til at blive omprogrammeret gør det nyttigt til langsigtede applikationer.Denne guide giver alle de vigtigste detaljer om denne FPGA, der hjælper dig med at beslutte, om det er det rigtige valg eller finde alternativer til deres design.

Datablad PDF

XCV600E-7FG680C Datablad:

Virtex-e 1.8V.pdf
