Xor Gate forklaret: Symbol, sandhedstabel, konstruktionsmetoder og applikationer

Denne guide taler om XOR (Exclusive-or) Gates, en speciel slags logisk port, der bruges i digitale kredsløb.Det forklarer, hvordan Xor Gates fungerer anderledes end enkle porte som og, eller, og ikke.Du lærer om deres symboler, sandhedstabeller og hvordan man bygger dem ved hjælp af standardporte, NAND -porte og heller ikke porte.Guiden introducerer også 7486 -chippen, der har fire XOR -porte inde.Det viser, hvor XOR -porte bruges, som i kryptering, tilføjelse af tal i computere og kontrol af for fejl.Det forklarer også de gode punkter, som at gøre kredsløb mindre og hurtigere og de dårlige punkter, som at være mere komplekse og bruge mere magt.I slutningen vil du forstå, hvorfor Xor Gates er så nyttige inden for moderne elektronik.

Katalog

Hvad er en Xor -port?

En XOR (eksklusiv-eller) port er en speciel slags logisk port, der bruges i digital elektronik.Det fungerer lidt anderledes end de grundlæggende porte som og, eller, og ikke det, du måske allerede ved.Mens disse grundlæggende porte er lette at beskrive med enkle regler, er XOR -porten lidt mere unik.Hovedideen med en XOR -port er, at den giver et output på 1 (eller "sandt") kun når nøjagtigt en af ​​dens to input er 1. hvis begge input er de samme, enten begge 0 eller begge 1, vil output være 0 (eller "falsk").Du kan tænke på det på denne måde: XOR -porten kontrollerer, om inputene er forskellige.Hvis de er forskellige, giver det en 1. hvis de er de samme, giver det en 0.

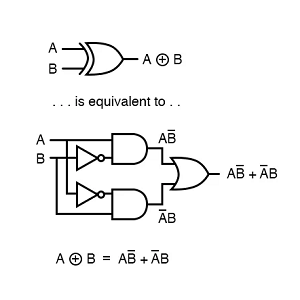

Med hensyn til boolsk algebra (matematikken for logiske porte) er XOR -operationen skrevet som ab ' + a'b.Dette betyder:

• A og ikke b

• ELLER

• Ikke A og B

Dette udtryk viser, at du kan bygge en XOR -port ved hjælp af basale dele: to og porte, to ikke porte og en eller gate.XOR -porten hjælper med at kombinere forskellige input på en smart måde.Det gør komplicerede kredsløb mindre og hurtigere, fordi du kan erstatte en masse basale porte med kun en XOR -port.Dette sparer rummet og forbedrer, hvor godt kredsløbet fungerer.

Symbol og sandhedstabel for Xor Gates

I kredsløbsdiagrammer ligner XOR -porten næsten en OR -gate, men har en ekstra buet linje nær input.Denne ekstra linje viser, at den er "eksklusiv", hvilket betyder, at output kun er høj (1), når inputene er forskellige.Hvis inputene er de samme, er output lav (0).Figuren nedenfor viser logiksymbolet for en 2-input XOR (eksklusiv-eller) port.Det har to inputterminaler, mærket A og B, og en udgangsterminal, mærket Y. Formen ligner en OR -gate, men har en ekstra buet linje på inputsiden for at repræsentere den "eksklusive" opførsel.Output Y bliver høj (1) kun når input A og B er forskellige.

Figur 2. 2-input Xor Gate Symbol

Sandhedstabel til 2-input Xor Gate

Når der er to input (A og B), fungerer XOR -porten som denne:

• Hvis både A og B er 0, er output y 0.

• Hvis a er 0 og b er 1, er output y 1.

• Hvis a er 1 og b er 0, er output y 1.

• Hvis både A og B er 1, er output y 0.

Boolsk udtryk for 2-input XOR:

Dette betyder: y er 1, når a er 1 og b er 0, eller når a er 0 og b er 1.

EN	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

Sandhedstabel til 3-input Xor Gate

Når der er tre input (A, B og C), følger XOR -porten en simpel regel.Outputet er 1, når der er et underligt antal 1s blandt input.For eksempel:

• Hvis et input er 1 (og andre er 0), er output 1.

• Hvis tre input er 1, er output 1.

• Hvis to input er 1 eller ingen er 1, er output 0.

Boolsk udtryk for 3-input XOR:

Dette kan udvides som:

EN	B	C	Y
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

Eksempel:

• A = 1, B = 0, C = 0 → En input er 1 → Output Y = 1.

• A = 1, B = 1, C = 0 → To input er 1 → Output Y = 0.

• A = 1, B = 1, C = 1 → Tre indgange er 1 → Output Y = 1.

Standard kredsløbskonstruktion af Xor Gates

En standard XOR -port er bygget ved hjælp af to og porte, to ikke porte og en eller gate.Mens denne metode fungerer pålideligt, øger den antallet af komponenter og den samlede størrelse af kredsløbet.For at undgå denne kompleksitet foretrækker mange kun at bruge NAND eller heller ikke porte.Disse er kendt som universelle porte, fordi de kan bruges til at skabe enhver anden type logikport.Brug af kun NAND eller Nor Gates forenkler fremstilling og lagerstyring ved at reducere de nødvendige dele af dele.Derudover er kredsløb, der er lavet på denne måde, ofte mindre, forbruger mindre strøm og koster mindre at producere.Mastering af Xor Construction med NAND eller Nor Gates er en værdifuld færdighed til at designe effektive og praktiske elektroniske systemer.

Diagrammet viser en standardkonstruktion af en XOR -port ved hjælp af en OR -port, en NAND -port og en og gate.Input A og B behandles først med en OR -port og en NAND -port.Outputene fra disse to porte føres derefter ind i en og port, hvis output er det endelige resultat, Y. Denne opsætning fanger opførslen af ​​en XOR -port: y er høj (1) kun når input A og B er forskellige.

Bygning af en Xor -port med Nand Gates

XOR (eksklusiv eller) port er en vigtig logisk port i digital elektronik, der kun udsender et højt signal (1), når dens to input er forskellige.En interessant og praktisk øvelse er at bygge en XOR -port ved hjælp af kun NAND -porte.Dette demonstrerer fleksibiliteten og kraften i NAND -porten, der er kendt som en universel port, fordi den kan bruges til at konstruere enhver anden type logikport.For at oprette en XOR -port ved hjælp af kun NAND -porte kræves fem NAND -porte.Det første trin er at invertere begge input, A og B. Dette gøres ved at forbinde hvert input til en NAND -port, hvor begge input af porten er bundet sammen.Når et input føres ind i begge terminaler i en NAND -port, bliver output den logiske ikke af input.Som et resultat bruges to NAND -porte til at producere ikke A og ikke B.

Det næste trin involverer at kombinere de originale og omvendte signaler for at producere mellemresultater.En tredje NAND -port tager A og ikke B som dens input, mens en fjerde NAND -port tager B og ikke A. Disse porte skaber signaler, der kun er høje, når A og B er forskellige, og tilpasset den adfærd, der forventes fra en XOR -funktion på et mellemstadium.Endelig føres output fra de to mellemliggende NAND -porte ind i en femte NAND -port.Denne sidste port udfører en logisk NAND på de to mellemliggende signaler.På grund af arten af ​​signalerne, der kombineres, genererer denne sidste NAND -operation med succes XOR -output.Resultatet er en høj output, når A og B er forskellige, og en lav output, når A og B er de samme, og opfylder sandhedstabellen for en XOR -port.

Figur 4. Bygning af en Xor -port med Nand Gates

Figuren illustrerer denne opsætning tydeligt.Det viser fem NAND -porte, der er forbundet på en måde, der spejler beskrivelsen ovenfor.To porte bruges til at invertere inputene A og B. To mere porte kombinerer de originale og omvendte input til at danne mellemliggende signaler.Output fra disse porte er endelig fusioneret gennem en femte NAND -port for at producere XOR -output mærket som Y. Denne konfiguration opnår ikke kun XOR -funktionen, men fremhæver også den tilpasningsevne og enkelhed, som NAND -porte bringer til digitalt kredsløbsdesign.

Bygning af en Xor -port med Nor Gates

En XOR -port kan også bygges ved kun at bruge eller porte.I lighed med den metode, der bruger NAND -porte, begynder denne tilgang med at generere de omvendte versioner af de originale input.To eller porte bruges, en til hvert input, til at udføre denne inversion.Dermed har kredsløbet adgang ikke kun til de originale input, men også til deres komplement, hvilket muliggør mere komplekse kombinationer.Efter invertering af inputene opretter kredsløbet to mellemliggende signaler.En Nor Gate kombinerer det omvendte A -input med det originale B -input.En anden Nor Gate kombinerer originalen A -input med den omvendte B -indgang.

Disse to mellemresultater er vigtige, fordi de isolerer betingelserne, under hvilke nøjagtigt en af ​​de to originale input er sandt, opførslen af ​​en XOR -port.Endelig føres de to mellemresultater ind i en sidste eller port.Denne sidste port fusionerer de to signaler og afslutter XOR -funktionen.Resultatet er et output, der er højt (logik 1), når nøjagtigt et input er højt, og lavt (logik 0) ellers.Brug af kun eller porte til at skabe en Xor Gate demonstrerer fleksibiliteten og kraften i universelle porte, hvilket gør design mere ensartede, effektive og til tider lettere at fremstille i integrerede kredsløb.

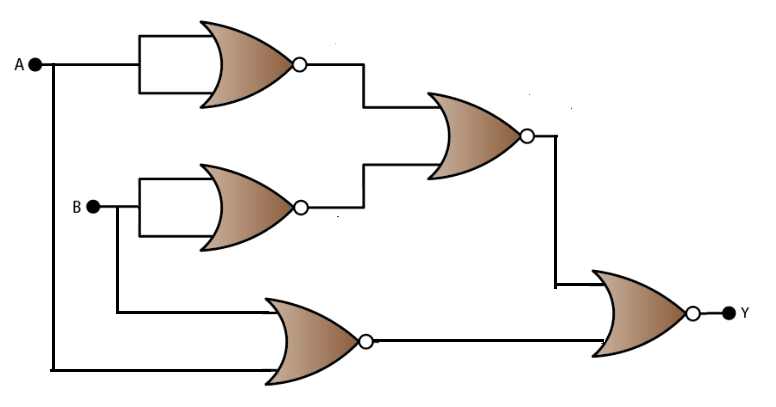

Figur 5. Bygning af en Xor -port med Nor Gates

Diagrammet illustrerer et logisk kredsløb, der er bygget helt med Nor Gates til at implementere en XOR -operation.Inputene, mærket A og B, passerer først gennem separate eller porte, der inverterer dem.Disse inversioner (A 'og B') kombineres derefter hver med det modsatte originale input gennem to mere eller porte.Resultaterne af disse kombinationer føres ind i en endelig eller port, der producerer output Y. Denne struktur lægger omhyggeligt lag eller operationer for at gentage den nøjagtige opførsel af en XOR -port.

7486 QUAD 2-Input XOR GATE

7486 Quad 2-Input XOR Gate er et integreret kredsløb, der indeholder fire uafhængige XOR-porte inden for en enkelt 14-polet dobbelt in-line-pakke (DIP).Det er en del af de populære 74-serie af TTL (transistor-transistorlogik) enheder, hvilket gør det til en hæfteklamme inden for digital elektronik.Funktionen XOR (eksklusiv eller) er vigtig i logiske systemer, fordi den kun udsender et højt signal, når de to indgange er forskellige.Denne opførsel er nyttig i applikationer som logisk sammenligning, paritetsgenerering og kontrol, binær aritmetik og enkle beslutningskredsløb.Foruden standard TTL -versionen er en CMOS -variant af 7486 tilgængelig, der tilbyder lavere strømforbrug.Dette gør CHIP til et fremragende valg til projekter, der kræver energieffektivitet, såsom batteridrevne enheder.Takket være sin standardemballage- og pin -layout kan 7486 let integreres i en lang række elektroniske systemer.

Figur 6. 7486 Quad 2-Input XOR Gate

Den interne struktur i 7486 er organiseret i fire XOR -porte, hver med to inputstifter og en udgangsnål.Input A1 og B1 (stifter 1 og 2) Feed den første port, hvis output Q1 vises på pin 3. Tilsvarende modtager den anden port input A2 og B2 (stifter 4 og 5) og tilvejebringer output Q2 på pin 6. Den tredje port bruger A3 og B3 (PINS 9 og 10) som input, med udgangen Q3 på stift 8, og den fjerde PAST bruger A4 og B4 (PINS 12 og 13) med udsending11. Strøm til chippen leveres gennem pin 14 (VCC), og pin 7 er forbundet til jorden (GND).Figuren viser disse forhold tydeligt, hvilket hjælper dig med hurtigt at forstå, hvordan du opretter forbindelse og bruger enheden i deres kredsløb.

Anvendelser af Xor Gates

Kryptering og sikker datatransmission

Xor Gates spiller en rolle inden for kryptografi og sikker kommunikation.I enkle krypteringsordninger kombineres en PLAINTEXT -meddelelse med en hemmelig nøgle ved hjælp af XOR -operationen til at producere chiffertekst.Denne chiffertekst forekommer helt tilfældig uden viden om nøglen, hvilket gør det vanskeligt for uautoriserede parter at dechiffrere.Fordi XOR -operationen let er reversibel og anvender den samme nøgle til chifferteksten gendanner den originale meddelelse, er den ideel til både krypterings- og dekrypteringsprocesser.Denne egenskab gør Xor Gates til et grundlæggende, men alligevel kraftfuldt værktøj til at udvikle sikre kommunikationsprotokoller.

Digital aritmetiske operationer

I digital aritmetik er XOR -porte vigtige komponenter til udførelse af grundlæggende operationer såsom tilføjelse og subtraktion.Specifikt i binær tilføjelse bruges en XOR-port til at beregne summen af ​​to bit uden at overveje en indførelse.I mere komplekse kredsløb som fulde tilføjere arbejder Xor Gates sammen med og og eller porte for at styre både summen og udarbejdelsesværdierne.Tilsvarende bruger subtraktionsoperationer i digitale kredsløb ofte XOR -porte kombineret med to komplementrepræsentation.Deres forudsigelige opførsel med binære input gør dem vigtige for at designe effektive, hurtige aritmetiske enheder i processorer og regnemaskiner.

Flip-flop og tæller kredsløb

Xor Gates er store i oprettelsen af ​​sekventielle logiske kredsløb, herunder flip-flops og tællere.Flip-flops er byggestenene til hukommelseselementer, der er i stand til at gemme en enkelt bit data, og tællere bruges til at sekvensere gennem et specifikt antal tilstande i et digitalt system.XOR -porte giver mulighed for at skifte operationer, hvilket betyder, at de kan ændre staten for en output, når visse inputbetingelser er opfyldt.Denne opførsel er vigtig for at designe T-type flip-flops og asynkrone tællere, hvor der er behov for dynamiske statsændringer baseret på urindgange eller kontrolsignaler.Deres anvendelse sikrer, at kredsløb reagerer nøjagtigt og effektivt på at indtaste ændringer over tid.

Moderne elektronik og komplekse systemer

Ud over grundlæggende logiske funktioner bidrager XOR -porte til driften af ​​mere sofistikerede elektroniske systemer.De bruges i fejldetektion og korrektionsmekanismer, såsom paritetsgeneratorer og brikker, hvor de hjælper med at verificere dataets integritet under transmission.Hos digitale komparatorer identificerer Xor Gates forskelle mellem to binære tal ved at udsende et højt signal, hvis bit ikke stemmer overens.Derudover hjælper Xor Gates med signalbehandling og modulationsteknikker, hvor der er behov for præcis kontrol af signaler.Deres alsidige natur gør dem til en kerne af komplekse digitale systemer, fra kommunikationsenheder til mikroprocessorer og indlejrede systemer.

Fordele ved Xor Gates

Effektiv håndtering af ulige funktionsoperationer

Xor Gates er designet til at producere en høj output, når et ulige antal af deres input er højt (sandt) og et lavt output, når antallet af høje input er jævnt.Denne egenskab gør dem ekstremt værdifulde i digitale design, der kræver detektion af ulige funktion, såsom at skifte stater, identificere forskelle mellem bits og kontrollere tilstandsændringer i flip-flops og tællere.I stedet for at opbygge komplekse netværk med flere grundlæggende porte for at opnå det samme resultat, kan en simpel XOR -struktur effektivt styre sådanne operationer, hvilket i høj grad forenkler designkompleksiteten.

Forenkling af logiske udtryk

I digital logisk design er det et vigtigt skridt i retning af at opbygge effektive kredsløb.Xor Gates kombinerer iboende flere logiske operationer (og, eller, og ikke) til en enkelt kompakt funktion.Ved strategisk at bruge Xor Gates kan du omdanne komplicerede udtryk til meget enklere former, hvilket reducerer behovet for omfattende ledninger og sammenkoblinger.Forenkling fører ikke kun til lettere implementering på integrerede kredsløb, men minimerer også chancerne for designfejl, hvilket forbedrer både ydelsen og pålideligheden af ​​digitale systemer.

Reduktion i antallet af komponenter

Et af de direkte resultater af logisk forenkling ved hjælp af XOR -porte er reduktionen i antallet af krævede komponenter.I stedet for at bruge flere standardporte til at udføre en kompleks operation, kan en enkelt XOR -port ofte udføre den samme opgave.Denne konsolidering reducerer det samlede porttælling, sparer værdifuld plads på trykte kredsløbskort (PCB) eller integrerede chips og giver mulighed for oprettelse af mere kompakte, lette enheder.Færre komponenter betyder også færre loddeforbindelser, sammenkoblinger og potentielle fejlpunkter, hvilket fører til forbedret holdbarhed og lettere vedligeholdelse.

Øget kredsløbshastighed og lavere strømforbrug

Ved at minimere antallet af porte og sammenkoblinger kan kredsløb, der indeholder XOR -porte, opnå hurtigere behandlingshastigheder.Hver logikport introducerer en lille forsinkelse (kendt som forplantningsforsinkelse), så færre porte mellem et input og output betyder mindre samlet forsinkelse i signalbehandling.Fordi der er færre aktive komponenter, der skifter tilstande, falder det samlede strømforbrug af kredsløbet.Dette gør Xor Gates ideelle til strømfølsomme applikationer, såsom mobil elektronik, bærbare enheder og Internet of Things (IoT) sensorer.

Fejldetektion og korrektion

Xor Gates er byggesten i systemer designet til at sikre datanøjagtighed.I fejldetekteringsmetoder som paritetskontrol beregner XOR GATES, om antallet af i et datasæt er jævnt eller underligt.Hvis paritetsbiten ikke stemmer overens under databekræftelse, indikerer det, at der er opstået en fejl.Derudover spiller Xor Gates en rolle i mere sofistikerede fejlkorrektionskoder, såsom Hamming -koder, hvilket gør det muligt for systemer ikke kun at opdage, men også korrigere fejl.Dette er nødvendigt inden for felter som telekommunikation, datalagring og computing, hvor selv mindre datakorruption kan have konsekvenser.

Effektiv i datasammenligning

I mange digitale systemer, især i processorer og hukommelseskredsløb, er der et hyppigt behov for at sammenligne to datasæt hurtigt og nøjagtigt.Xor Gates gør denne proces meget effektiv.Når man sammenligner to bits, udsender en XOR -port et højt signal, hvis bitene er forskellige og et lavt signal, hvis de er de samme.Ved at forbinde output fra flere Xor-porte gennem en NOR- eller NAND-struktur kan hele ord (som 8-bit, 16-bit eller 32-bit data) sammenlignes samtidig.Denne hurtige sammenligningsevne er god til opgaver, såsom cachehukommelsesvalidering, afkodning af instruktion og sikre databekræftelsesprocesser.

Pålidelighed og sikkerhed

I industrier, hvor sikkerhed og pålidelighed er ikke-forhandlingsberettigede, såsom rumfart, bilindustri, medicinsk udstyr og infrastruktur, er XOR Gates vigtige.Deres anvendelse i fejlkontrol, verifikation af redundans og systemovervågning sikrer, at fejl eller uoverensstemmelser hurtigt og nøjagtigt opdages.For eksempel i avionics -systemer kan XOR -porte sammenligne overflødige sensorudgange til at detektere fejl.I medicinsk udstyr sikrer de dataintegritet under livskritisk overvågning.Deres pålidelighed og forudsigelige opførsel under forskellige forhold gør XOR -porte til en betroet komponent i systemer, hvor selv en kort fejl kan føre til katastrofale resultater.

Ulemper ved Xor Gates

Kompleks intern struktur

XOR (eksklusiv eller) porten har et mere kompliceret internt design end grundlæggende logiske porte som og, eller eller ej.Mens en og gate kan bygges med kun et par transistorer, kræver implementering af en XOR -port typisk en kombination af flere grundlæggende porte, såsom og, eller, og ikke arbejder sammen.Alternativt er der behov for et større antal transistorer, hvis XOR konstrueres direkte på transistorniveau.Denne kompleksitet øger ikke kun portens størrelse inden for et integreret kredsløb, men gør også design- og verifikationsprocesserne mere involverede.

Højere strømforbrug

På grund af det større antal interne komponenter og overgange, der kræves for at udføre en XOR -operation, forbruger disse porte generelt mere strøm end enklere porte.Hver overgang mellem logiske tilstande (fra 0 til 1 eller vice versa) forbruger energi, og da Xor Gates har flere faser internt, oplever de mere skifteaktivitet.Dette kan være problematisk i batteridrevne eller energisensitive applikationer, såsom mobile enheder, medicinske implantater eller fjernsensorer.Over tid kan den kumulative effekt af flere XOR -porte, der opererer sammen, påvirke den samlede energieffektivitet af en enhed eller et system.

Øget signalforsinkelse

I digitale kredsløb henviser signalforsinkelse, der er kendt teknisk som udbredelsesforsinkelse, til den mængde tid, det tager for en ændring ved input af en port, der skal afspejles ved dens output.Da XOR -porte består af flere lag af intern logik, tilføjer hvert lag en lille forsinkelse.Sammenlignet med enklere porte som og eller eller, tager Xor Gates derfor længere tid, før signalet passerer.I højhastighedskredsløb kan disse forsinkelser akkumulere og føre til problemer såsom timingfejl, opsætning og overtrædelse eller endda systemulykker.Du skal ofte designe yderligere timingkorrektioner eller optimeringer omkring Xor Gates for at sikre pålidelig ydelse i høje hastigheder.

Designkompleksitet med flere input

Mens to-input XOR-porte er relativt almindelige og håndterbare, introducerer design af XOR-funktioner med mere end to input kompleksitet.En ægte multi-input XOR-gate opfører sig anderledes end blot at forbinde flere to-input XOR-porte i rækkefølge;Den resulterende logik bliver sværere at forudsige og styre.For eksempel udsender en fire-input XOR A 1, hvis et ulige antal input er 1, en regel, der kan blive forvirrende i store systemer.Oprettelse af en sådan funktionalitet kræver ofte at bygge et træ af Xor Gates, hvilket øger antallet af komponenter og sammenkoblinger.Dette fører ikke kun til større fysiske kredsløbsområder, men komplicerer også timinganalyse, layout og routing under designprocessen, hvilket gør det mere udfordrende at sikre korrekt og effektiv drift.

Svær fejlfinding og vedligeholdelse

Fejlfindingskredsløb, der stærkt er afhængige af XOR -logik, kan være vanskeligere end at arbejde med kredsløb, der for det meste er sammensat af enklere porte.Da XOR -opførsel afhænger af den nøjagtige kombination af input, kan endda en mindre fejl, såsom et lidt forsinket signal eller en sporadisk fejl, få output til at ændre sig uforudsigeligt.Desuden har XOR -logik en tendens til at skjule forholdet mellem input og output;En lille ændring i et input kan vende output, som muligvis ikke umiddelbart er intuitiv under fejlsøgning.Som et resultat skal du bruge mere tid på at analysere og diagnosticere problemer, hvilket ofte kræver specialiserede værktøjer som logiske analysatorer eller simuleringssoftware for at finde ud af fejl.I vedligeholdelsesfaser kan denne ekstra kompleksitet øge de omkostninger og den tid, der kræves for at opdatere, reparere eller udvide digitale systemer, der afhænger stærkt af XOR -operationer.

Konklusion

Xor Gates er meget vigtige i dagens elektroniske enheder.De hjælper med job som sikker kommunikation, laver matematik i computere og kontrollerer for fejl i data.Selvom de er lidt mere komplicerede og bruger mere strøm end enkle porte, gør Xor Gates kredsløb hurtigere, mindre og mere pålidelige.At vide, hvordan Xor Gates fungerer, hvordan man bygger dem, og hvor du kan bruge dem, kan hjælpe dig med at skabe bedre og smartere elektroniske systemer.
