Opnå spidsydelse med den maksimale effektoverførselsteorem

Den maksimale effektoverførselssætning forklarer, hvordan energi fra en kilde, såsom et batteri eller generator, flyder til en tilsluttet belastning.Det viser den nøjagtige betingelse, hvor belastningen får mest strøm.Denne artikel dækker, hvad teoremet betyder, hvordan den fungerer i både DC- og AC-kredsløb, beviset bag det, dets virkelige applikationer og dets fordele og ulemper.I slutningen kan du se, hvordan dette princip hjælper med systemer som solcellepaneler, radioer, højttalere og endda trådløs opladning.

Katalog

Hvad den maksimale strømoverførselssætning betyder

Den maksimale effektoverførselssætning beskriver, hvordan en kilde leverer strøm til en tilsluttet belastning og tilstanden under hvilken belastningen modtager den største mængde strøm.Enhver praktisk Kilde, såsom et batteri eller generator, har en intern modstand, der reducerer mængden af ​​energi når belastningen.Sætningen siger, at belastningen vil Modtag den maksimale mulige effekt, når dens modstand 𝑅_𝐿 er nøjagtigt lig med kildens interne modstand 𝑅_𝑆(eller Thevenin -modstand 𝑅_𝑇ℎ).

Figur 1: Maksimal teorem for kraftoverførsel

Ved hjælp af Thevenins sætning kan ethvert DC -strømforsyningssystem modelleres som en Spændingskilde 𝑉_𝑇ℎ I serie med en modstand 𝑅_𝑇ℎ.Dette forenkler Analysen og tillader let beregning af kraftoverførsel.Ifølge Ohms Lov, strøm leveret til belastningen er:

$$S={\mathrm{jeg}}^2{R}_L$$

hvor 𝐼 er kredsløbets strøm. Udskiftning af Thevenins ækvivalente kredsløb, strømmen overføres til belastningen bliver:

$$S_L={\left(\frac{V_{Th}}{R_{Th}+R_L}\right)}^2\times R_L$$

Denne ligning når sin maksimale værdi, når 𝑅𝐿 = 𝑅𝑇ℎ.På dette tidspunkt er spændingen over belastningen halvdelen af ​​kilden Spænding, og den maksimale effekt leveres til belastningen.

Figur 2: Illustrerende eksempel på maksimal kraftoverførsel

Et grafisk overblik over dette princip viser det Strømkurven stiger, når belastningsmodstanden øges, når sit højdepunkt ved 𝑅𝐿 = 𝑅𝑇ℎ, og falder derefter, når modstanden bliver større.Dette tydeligt illustrerer, at der kun er et balancepunkt, hvor belastningen udtrækker maksimal effekt fra kilden.

Derfor opnå maksimal strømoverførsel kræver finjustering af belastningsmodstanden for at matche kildens interne modstand.Mens denne betingelse sikrer optimal strømforsyning, gør den det ikke nødvendigvis maksimere effektiviteten, hvilket er en vigtig kompromisende ingeniører skal Overvej i praktiske anvendelser.

Eksempel på maksimal strømoverførsel

For at forstå den praktiske anvendelse af den maksimale strømoverførselsteorem, lad os undersøge et Thevenin -ækvivalent kredsløb.Indstil Thevenin -modstanden ved 0,8 ohm.For optimal kraftoverførsel skal belastningsmodstanden også være 0,8 ohm.Under disse forhold opnår kredsløbet en effekt på cirka 39,2 watt.

Overvej nu, hvad der sker, når du ændrer belastningsmodstanden.Hvis du justerer det til 0,5 ohm eller 1,1 ohm, ændres strømafledningen markant.Ved 0,5 ohm ser kredsløbet en stigning i strøm, men lavere effektivitet på grund af et højere spændingsfald over den interne modstand.Ved 1,1 ohm falder den nuværende strømning, hvilket fører til lavere effektafledning.Dette viser, at effekten kun maksimeres, når belastningsmodstanden matcher kildemodstanden.

Sætningen er ikke kun teoretisk;Det er dynamisk i design af effektive kraftsystemer.For eksempel maksimerer transmitterens outputimpedans med antennens impedans i radiosenderdesign med radiospedansen signalstyrke og rækkevidde.I solenergisystemer skal gitterbundne invertere matche inverterens outputimpedans med gitterets impedans for at optimere strømoverførsel, hvilket forbedrer effektiviteten og pålideligheden af ​​solinstallationer.

Forståelse af afvekslingen: Maksimal effekt vs. maksimal effektivitet

Den maksimale effektoverførselsteorem skelner mellem maksimering af effektoverførsel og opnåelse af maksimal effektivitet, især i AC -kraftsystemer.I AC -strømfordeling er målet at forbedre effektiviteten, hvilket kræver en lavere generatorimpedans sammenlignet med belastningsimpedansen.Denne tilgang er forskellig fra teoremets retningslinje, der rådgiver matchende impedanser for optimal strømoverførsel.

Figur 3: Lydsystemer

I lydsystemer med høj tro er det vigtigt at opretholde en lav outputimpedans på forstærkere i forhold til en højere højttalerbelastningsimpedans.Denne opsætning minimerer strømtab og bevarer lydkvaliteten og viser en afvigelse fra teoremets anbefaling om maksimal strømoverførsel.

Figur 4: RF -forstærkere

For RF -forstærkere, hvor lav støj er risikabelt, bruger ingeniører ofte impedansovertrædelse.Denne strategi reducerer støjinterferensen i modsætning til teoremets forslag.Den maksimale effektoverførselsteorem fokuserer på at maksimere effekten, men overvejer ikke effektivitet eller støj, som er mere nødvendige i disse scenarier.

Afsløring af formlen for maksimal strømoverførsel

Grundlaget for den maksimale strømoverførselssætning er et simpelt matematisk udtryk, der forbinder udgangseffekten på tværs af en belastning (S_L） Til DC -kildeegenskaber og belastningens modstand (R_L） Formlen er:

$$S_L={\left(\frac{V_{Th}}{R_{Th}+R_L}\right)}^2\times R_L$$

Her, V_Th er thevenin ækvivalent spænding ogR_Th er den ækvivalente modstanden for kilden.Denne formel er påkrævet for at identificere de optimale betingelser for strømoverførsel.

For at finde betingelserne for maksimal strømoverførsel bruger vi beregning.Ved at indstille derivatet af strømligningen $\frac{d{S}_L}{d{R}_L}$For nul ser vi, at maksimal strømoverførsel sker, når belastningsmodstanden R_L er lig med thevenin -modstanden R_Th .Dette sikrer, at spændingen på tværs af belastningen er halvdelen af ​​kildespændingen, hvilket fører til den mest effektive strømafgivelse i den givne kredsløbskonfiguration.

Detaljeret bevis og analyse af den maksimale effektoverførselsteorem

Beviset for den maksimale effektoverførselsteorem betragtes som en af ​​de ultimative anvendelser af beregning i elektroteknik.Processen starter med at konvertere ethvert kredsløb til dets theveninækvivalent.Dette forenkler kredsløbet til en enkelt spændingskilde (V_Th) og en seriemodstand (R_Th).

Sætningen siger, at strømmen spredte sig over belastningsmodstanden (R_L） Maksimeres under specifikke betingelser.Vi begynder med at oprette strømafledningsformel:

For at bestemme betingelsen for maksimal effekt, tager vi derivatet af S_LvedrørendeR_L og indstil det til nul:

Ved at løse denne ligning gennem differentiering og algebraisk forenkling finder vi detR_L=R_Th er poenget med maksimal strømoverførsel.Dette betyder, at belastningsmodstanden, der maksimerer kraftoverførsel, er lig med kildens thevenin -modstand.Yderligere verifikation, såsom anden derivatforsøg eller planlægning af funktionen, bekræfter det vedR_L=R_Th Strømafledning når sit højdepunkt.

For bedre at illustrere denne konklusion kan vi anvende den maksimale effektoverførselsteorem i begge DC -kredsløb og AC -kredsløb.

DC -kredsløb

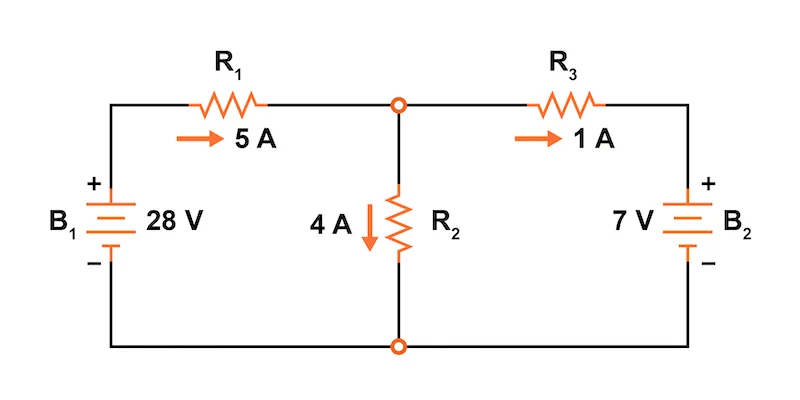

Figur 5. Maksimal strømoverførsel i DC -kredsløb

I DC -kredsløb er kilden typisk Repræsenteret af en konstant spændingskilde med en intern modstand.Når belastningsmodstand 𝑅_𝐿 matcher kildemodstanden 𝑅_𝑇ℎ, belastningen får maksimal effekt, mens den samlede effektivitet er omkring 50%.

AC -kredsløb

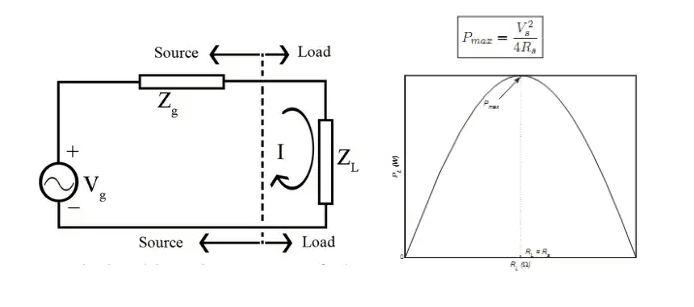

Figur 6. Maksimal strømoverførsel i AC -kredsløb

I vekselstrømskredsløb bliver impedans matchning vigtig.Betingelsen for maksimal strømoverførsel er:

hvor ${Z^{*}}_{Th}$ er det komplekse konjugat af Thevenin -ækvivalentimpedansen.Dette indebærer, at den reelle del af belastningsimpedansen er lig med den reelle del af kildenimpedansen, og den imaginære del er det modsatte i tegn.Gennem konjugat matchning opnår kredsløbet maksimal effektoverførsel, reducerer den reaktive effekt og sikrer systemstabilitet og effektivitet.

Evaluering af effektivitet i maksimale strømoverførselsscenarier

I maksimale strømoverførselsbetingelser, Effektivitet spiller en kritisk rolle.Den oprindelige diskussion bemærkede, at effektivitet er begrænset, men inkluderede ikke en matematisk forklaring.At lave Analyse komplet, vi kan udlede effektiviteten baseret på Thévenins ækvivalent kredsløb.

Effektiviteten 𝜂 er defineret som forholdet mellem strøm, der er leveret til belastningen (𝑃_𝐿) til den samlede effekt genereret af kilden:

$$\eta =\frac{R_L}{R_L+R_{Th}}$$

Når belastningsmodstanden er lig med Thévenin modstand af kilden (𝑅_𝐿 = 𝑅_𝑇ℎ), effektiviteten bliver:

$$\eta =\frac{R_{Th}}{R_{Th}+R_{Th}}=\frac{1}{2}=50Beholdende$$

Dette viser tydeligt, at på tidspunktet for Maksimal strømoverførsel, kun halvdelen af ​​den samlede tilgængelige strøm leveres til Belastningen, mens den anden halvdel spredes inden for kildemodstanden.

Fordele og ulemper

Fordele	Ulemper & Begrænsninger
Sikrer, at det maksimale tilgængelige Strøm leveres til belastningen, når belastningen matcher kildemodstanden	Effektiviteten er begrænset til 50 procent til Pointen med maksimal strømoverførsel
Forenkler især kredsløbsdesign I kommunikations- og signaloverførselssystemer, hvor maksimal strømforsyning er krævet	Sætningen gælder kun for lineær bilaterale netværk;Det er ikke gyldigt for ikke-lineære eller ensidige systemer
Gør det muligt at evaluere præstation på forskellige driftspunkter, som hjælper med at forstå kredsløbsadfærd	Kræver præcis og stabil viden af både kilde- og belastningsværdier, der kan ændre sig i den virkelige verden
Forbedrer signalintegriteten i følsom systemer, såsom RF og lydkredsløb, ved at forhindre refleksioner og Maksimering af signallevering	Ikke egnet til systemer, der er fokuseret på effektivitet eller storskala strømforsyning på grund af betydeligt energitab i intern modstand

Anvendelser af den maksimale effektoverførselsteorem

Den maksimale effektoverførselsteorem spiller en alvorlig rolle i forbedring af effektivitet og ydeevne på tværs af forskellige teknologier, især på elektroniske enheder, solcellepanelesystemer og lydsystemer, hvor der er behov for optimal impedansmatching.

Antenneimpedans matcher i trådløs kommunikation

Figur 7. Antenneimpedans Matching

I radiokommunikationssystemer, maksimalt Strømoverførsel opstår, når transmitterens udgangsimpedans matches til Antenneimpedans.Dette forhindrer refleksioner, der sender en del af signalet Tilbage til senderen.Korrekt matchning sikrer, at antennen udstråler det fulde signal, forbedring af transmissionsstyrken og reduktion af risikoen for Skader på senderen.

Strømoptimering i elektroniske enheder

Figur 8: Elektroniske enheder

I elektroniske enheder sikrer sætningen, at effektforstærkere leverer maksimal effekt til belastningen.I trådløse kommunikationssystemer matcher ingeniører for eksempel omhyggeligt impedansen af ​​senderen til antennens antenne for at minimere effekttab og maksimere signaleffektiviteten.Under praktiske operationer bruger ingeniører netværksanalysatorer til at måle og justere impedans, finjustering af komponenter som induktorer og kondensatorer for at opnå den ønskede kamp.Disse justeringer påvirker den samlede ydelse, der fremhæver teoremets betydning i applikationer i den virkelige verden.

Maksimal strømningsporing i solcellepanelesystemer

Figur 9: Solpanelsystemer

I solcellepanelesystemer optimerer den maksimale effektoverførselssætning energi -konvertering.Kraftproduktionen fra et solcellepanel afhænger af belastningsimpedansen, der er præsenteret af inverteren eller opladningskontrolleren.Ingeniører bruger maksimal Power Point Tracking (MPPT) algoritmer til dynamisk at justere belastningsimpedansen til at matche panelets interne impedans, hvilket sikrer maksimal effektekstraktion under forskellige sollysforhold.Dette involverer kontinuerlige overvågnings- og realtidsjusteringer, der kræver sofistikerede softwarealgoritmer og dataanalyse.Ved at redegøre for subtile variationer i sollys og temperatur er denne proces både kompleks og nøgle til at maksimere effektiviteten.

Impedans matcher i lydsystemer til lyd af høj kvalitet

Figur 10: Lydsystemer

I lydsystemer er korrekt impedansmatching dynamisk for lydudgang af høj kvalitet.Lydingeniører bruger sætningen til at matche impedansen hos højttalere med forstærkere, sikre maksimal kraftoverførsel og minimere forvrængning for klar lyd.Under opsætningen anvender ingeniører værktøjer som impedansbroer og lydanalysatorer til at finjustere systemet.Denne nøjagtige matching involverer ofte justering af crossover -netværk og valg af passende højttalerkabler, hvilket demonstrerer vigtigheden af ​​detaljer for at opnå overlegen lydkvalitet.

Effektiv trådløs strømoverførsel i opladningspuder

Figur 11. Strømoverførsel i opladningspuder

I trådløs opladning og lignende systemer, Effektivitet afhænger af forholdet mellem transmission og modtagelse spoler.Impedans, der matcher mellem de to sider, forbedrer energioverførslen, Tillader enheder såsom opladningspuder at levere stabil strøm på tværs af små afstande.Uden at matche forekommer der betydelige tab, hvilket reducerer opladningshastigheden og samlet præstation.

Løsning af netværksproblemer ved hjælp af den maksimale effektoverførselsteorem

Den maksimale effektoverførselsteorem kan anvendes i netværksanalyse for at optimere energiforsyning.Processen er ligetil:
2. beregne Thevenin -modstanden (RTH) ved at udskifte kilder og forenkle kredsløbet.
3. Match belastningsmodstanden (RLOAD ≈ RTH) for at opnå maksimal strømoverførsel.
4. Kontroller ydeevnen med grundlæggende målinger af spænding, strøm og strøm.

Figur 12: Transmissionslinieovervejelser

Konklusion

De maksimale strømoverførselssætninger viser Du er balancepunktet, hvor en belastning kan trække mest strøm fra en kilde.Det Arbejder for både DC- og AC -systemer og har klare betingelser for hver.I DC, The Load matcher kildemodstanden.I AC skal belastningsimpedansen være Kompleks konjugat af kildeimpedansen.Mens dette sikrer, at belastningen får Mest kraft, effektivitet er begrænset til 50 procent.Sætningen er vidt brugt i Antenner, solsystemer, lydenheder og trådløs opladning for at forbedre ydeevnen og reducere tab.Det forbliver en praktisk guide i både enkel og avanceret kredsløb.
