ADC0809 vs. ADC0832: Nøgleforskelle i 8-bit AD-konvertere

Katalog

ADC0809 Oversigt

ADC0809 er en 8-kanals 8-bit på hinanden følgende tilnærmelse A/D-analog-til-digital konverter ved hjælp af CMOS-teknologi.Det integrerer en 8-kanals multiplexer inde, som kan låse det afkodede signal i henhold til adressekoden og kun vælge et af de 8 analoge indgangssignaler til A/D-konvertering.ADC0809 er hovedsageligt velegnet til lejligheder, der ikke kræver høj nøjagtighed og prøveudtagningshastighed, såsom generelle industrielle kontrolfelter.Det kan være direkte forbundet til mikrokontrolleren for at opnå datakonvertering og transmission.

Karakteristika for ADC0809

Det har følgende egenskaber:

• Typisk konverteringshastighed 100us

• Unipolar, rækkevidde 0-5V

• På hinanden følgende tilnærmelse 8-bit A/D-konverteringschip

• Der er en tre-stats outputbuffer på-chip, som kan tilsluttes direkte til CPU-bussen.

• Der er 8 analoge switches på chippen, som kan forbinde 8 analoge mængder på samme tid.

• Det har et højt præstationsprisforhold og er velegnet til lejligheder med lave krav til nøjagtighed og prøveudtagningshastighed eller i generelle industrielle kontrolfelter.

PIN Beskrivelse af ADC0809

• D0 ～ D7: 8-bit digital output pin

• In0 ～ In7: 8 Analoge indgangsstifter

• VCC: +5V arbejdskraftforsyning

• GND: jord

• VREF (+): Positiv terminal af referencespænding

• VREF (-): Negativ terminal af referencespænding

• Start: A/D -konvertering Start signalindgangsterminal

• ALE: Adress Latch Aktiver signersignalindgangsterminal

• EOC: End of Conversion Output Pin

• OE: Output Aktivér kontrolterminal

• CLK: Konverteringsursignal, ca. 500 kHz

• ADDA, ADDB, ADDC: Adresseindgangslinjer

Sådan bruges ADC0809

Følgende er, hvordan man bruger ADC0809.

Indstil den analoge kanalindgang

Vi er nødt til at vælge gennem de tre pins Adda, ADDB og ADDC.Disse tre stifter danner sammen indgangsporten for det analoge kanaludvælgelsesadressesignal.Status for disse stifter bestemmer, hvilket analogt signal ADC0809 vælger til efterfølgende A/D -konvertering.

Start A/D -konvertering

Vi er nødt til at vælge gennem tre pins Adda, ADDB og ADDC.Disse tre stifter danner sammen indgangsporten for det analoge kanaludvælgelsesadressesignal.Status for disse stifter bestemmer, hvilket analogt signal ADC0809 vælger til efterfølgende A/D -konvertering.

Bestem, om A/D -konverteringen er afsluttet

Når konverteringen er startet, konverteres EOC (slutningen af ​​konverteringssignalet) automatisk fra højt niveau til lavt niveau.Under A/D -konvertering forbliver EOC lav.Når konverteringen er afsluttet, ændres EOC automatisk fra lav til høj.Derfor kan vi bedømme, om A/D -konverteringen er afsluttet ved at bedømme værdien af ​​EOC.

Udgang de konverterede data

Når OE er højt niveau, tillader ADC0809 output fra de data, der er konverteret med A/D.På dette tidspunkt overføres det konverterede digitale signal til outputporten på ADC0809 til læsning eller brug af eksterne enheder.

Funktion og brug af ADC0809

Hovedfunktionen af ​​ADC0809 er at konvertere analoge indgangssignaler til digitale output -signaler, som har egenskaberne ved høj nøjagtighed, hurtig konvertering og brugervenlighed.Det kan bruges i mange områder, såsom medicinsk udstyr, strømovervågning, militært udstyr, kommunikationselektronik, rumfart og industriel automatiseringskontrol.Følgende viser nogle typiske applikationsscenarier:

Medicinsk udstyr

ADC0809 kan bruges til at overvåge og behandle fysiologiske parametre (såsom blodtryk, hjerterytme osv.) I medicinsk udstyr for at imødekomme nøjagtigheds- og stabilitetskravene til medicinsk udstyr.F.eks. I digitale sphygmomanometre, elektrokardiografier og andet udstyr kan ADC0809 indsamle og behandle fysiologiske parametre og konvertere dem til digitale signaler til analyse og visning og derved opnå effektiv overvågning og diagnose af patienttilstande.

Kommunikationselektronik

ADC0809 kan bruges til at realisere digital konvertering og behandling af analoge signaler for at imødekomme kravene til kommunikationselektronisk udstyr til signalkvalitet og transmissionshastighed.F.eks. I lydprocessorer, modemer, stemmekodecs og andet udstyr kan ADC0809 indsamle og behandle analoge signaler og konvertere dem til digitale signaler til transmission og behandling og derved opnå effektiv behandling og transmission af kommunikationssignaler.

Effektovervågning

ADC0809 kan bruges til at overvåge parametre såsom strømkvalitet, gitterbelastning og spændingsstabilitet til at opnå realtidsovervågning og styring af kraftsystemets driftsstatus.For eksempel kan ADC0809 i strømovervågningsinstrumenter, smarte målere og andet udstyr indsamle og behandle kredsløbsparametre og konvertere dem til digitale signaler til transmission og opbevaring og derved opnå effektiv overvågning og styring af elsystemet.

Industriel automatiseringskontrol

ADC0809 kan bruges til at overvåge forskellige industrielle parametre, såsom spænding, tryk, temperatur, strømning osv. For at opnå overvågning og kontrol af produktionsprocessen.F.eks. Kan ADC0809 i frekvensomformere, målere af flydende niveau, gasdetektorer og andet udstyr indsamle og behandle analoge data og konvertere dem til digitale signaler til analyse og feedback og derved opnå effektiv kontrol af produktionsprocessen.

Intern struktur og arbejdsproces for ADC0809

ADC0809 er en CMOS -monolitisk successiv tilnærmelse A/D -konverter.Det består af 8 analoge switches, successive tilnærmelsesregistre, komparatorer, 8-bit switch-træ A/D-konvertere, adresselås og dekodere og logisk kontrol og timing kredsløb.

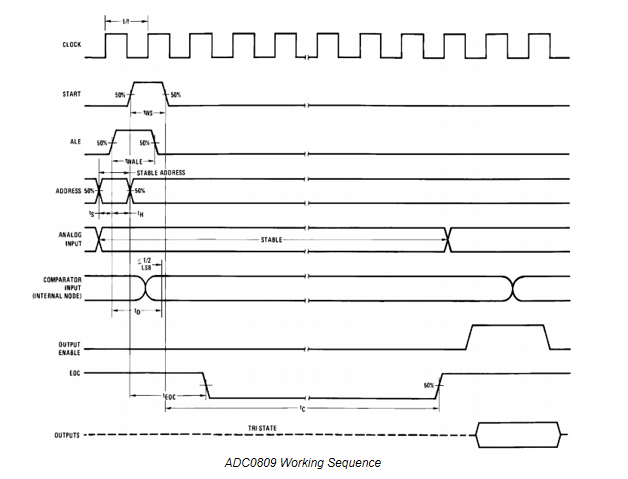

Først skal du indtaste en 3-bit-adresse og indstille ALE til 1 for at gemme denne adresse i adresselåsen.Denne adresse føres derefter gennem en dekoder, der vælger en af ​​de otte analoge input og feeder den til komparatoren.Når den stigende kant af startsignalet ankommer, nulstilles det successive tilnærmelsesregister.Efterfølgende starter startkanten af ​​startsignalet A/D -konverteringsprocessen.Når A/D -konverteringen starter, vil EOC -udgangssignalet gå lavt for at indikere, at konverteringen er i gang.Når A/D -konverteringen er afsluttet, ændres EOC -udgangssignalet til højt niveau, hvilket indikerer, at A/D -konverteringen er afsluttet, og resultatdataene er blevet gemt i låsen.EOC -signalet kan bruges som en afbrydelsesanmodning til at underrette eksterne enheder (såsom mikrokontrollere) om, at konverteringen er afsluttet.Når OE (Output Enable) -indgangen er høj, åbnes output-tri-state-porten, så den digitale mængde af konverteringsresultatet kan udsendes til databussen.De data, der blev opnået efter A/D-konvertering, skal overføres til mikrokontrolleren i tide til behandling for at sikre dataets realtid og nøjagtighed.Det centrale spørgsmål i datatransmission er, hvordan man bekræfter færdiggørelsen af ​​A/D -konvertering, fordi transmission kun kan udføres, når bekræftelsen er afsluttet.Der er tre måder at gøre dette på.

Timing transmissionsmetode

For A/D -konvertere er konverteringstid en kendt og fast specifikation.At tage ADC0809 som et eksempel er dens konverteringstid 128μs.I et 6MHz MCS-51 mikrokontrollersystem svarer dette til 64 maskincyklusser.Baseret på disse oplysninger kan vi designe en forsinkelse subroutine, der kaldes umiddelbart efter, at A/D -konverteringen er startet.Udførelsestiden for forsinkelsen subroutine skal sikre, at den ender, når konverteringen er afsluttet, og derefter kan dataoverførslen finde sted.

Forespørgselsmetode

A/D -konverteringschips har normalt et statussignal, der indikerer afslutning af konvertering.Ved at tage ADC0809 som eksempel er dette signal EOC -terminalen.Derfor kan vi bruge forespørgselsmetoden til at bekræfte, om A/D -konverteringen er afsluttet ved at detektere EOC's status og derefter fortsætte med datatransmission efter bekræftelse.

Afbrydelsestilstand

Vi bruger statussignalet (EOC), der angiver afslutningen af ​​konvertering som et interrupt -anmodningssignal til at transmittere data på en afbrydelse.

Hvordan påvirker strømforbruget i ADC0809 dets ydeevne?

Virkningen af ​​strømforbruget af ADC0809 på dens ydeevne kan ikke ignoreres, hvilket afspejles i følgende centrale aspekter:

Varmeproduktion: strømforbrug er direkte relateret til den varme, der genereres af enheden.Efterhånden som strømforbruget stiger, vil ADCO809 generere mere varme under drift.Hvis varmen ikke kan spredes effektivt, kan den medføre, at enhedens indre temperatur stiger, hvilket påvirker dens stabilitet og pålidelighed.Overdreven temperatur kan forårsage skade eller ydelsesnedbrydning af kredsløbskomponenter, hvilket påvirker konverteringsnøjagtigheden og hastigheden for ADC0809.

Strømstyring: Niveauet for strømforbrug vil også påvirke designet af strømstyringssystemet.ADCO809 med lav effekt tillader brug af mindre strømforsyninger og reducerer energitab under strømkonvertering.Dette er meget vigtigt for at forbedre effektiviteten og pålideligheden af ​​hele systemet.

Energiforbrugseffektivitet: Niveauet for strømforbrug påvirker enhedens energiforbrugseffektivitet.Enheder med lav effekt sparer energi og reducerer miljøpåvirkningen, når de kører i lange perioder.Dette er især vigtigt for bærbare enheder eller systemer, der skal køre i lange perioder.

Design af varmeafledning: For at sikre, at enheden kan fungere stabilt, kræver det et rimeligt varmeafledningsdesign for at sikre, at varmen kan spredes effektivt.Dette kan involvere brugen af ​​radiatorer, fans eller andre køleforanstaltninger.

Forskellen mellem ADC0809 og ADC0832

ADC0809 og ADC0832 er to almindelige 8-bit analoge-til-digitale konvertere (ADC'er).Forskellene mellem dem er som følger:

Prøveudtagningshastighed: Der er en vis forskel i den maksimale prøveudtagningshastighed for ADC0809 og ADC0832.ADC0809 har en maksimal prøveudtagningshastighed på 10 kHz, mens ADC0832 har en maksimal prøveudtagningshastighed på 100 kHz.

Ofte stillede spørgsmål [FAQ]

1. Hvad er ADC0809?

ADC0809-dataindsamlingskomponenten er en monolitisk CMOS-enhed med en 8-bit analog-til-digital konverter, 8-kanals multiplexer og mikroprocessor-kompatibel kontrollogik.8-bit A/D-konverteren bruger successiv tilnærmelse som konverteringsteknik.

2. Hvad er ADC0809's rolle i PCM?

ADC0809 inkluderer 8 analoge input på grund af 8-kanals multiplexer-kredsløb.Da opløsningen af ​​ADC0809 er 8 bit, er den analoge input opdelt i 28 eller 256 diskrete intervaller.Med 5VDC -referencespænding repræsenterer hvert interval 5V/256 = 0,01953 V.

3. Hvordan fungerer en ADC 0808/0809?

ADC 0808/0809 fungerer ved at anvende en proces kaldet successiv tilnærmelse.Det prøver først det indgangsanaloge signal og sammenligner det derefter med en referencespænding.Baseret på denne sammenligning genererer ADC en digital output, der repræsenterer størrelsen af ​​det analoge signal.

4. Hvad er forskellen mellem ADC 0808 og 0809?

Disse to konvertere, ADC0808 og ADC0809, er funktionelt identiske, bortset fra at ADC0808 har en total ujusteret fejl på ± 1⁄2 LSB, og ADC0809 har en ujusteret fejl på ± 1 lsb.De er også relateret til deres store brødre, ADC0816 og ADC0817 udvidelige 16 kanalkonvertere.
