Grundlæggende transistorforstærkerkredsløb forklaret

Hvis du nogensinde har ønsket at bygge din egen forstærker ved hjælp af enkle dele, er et almindeligt emittertransistorkredsløb et godt sted at starte.Det er let at forstå, fungerer godt med både logik- og lydsignaler og kræver ikke nogen komplicerede værktøjer eller avanceret matematik.Du lærer, hvordan du gør små signaler stærkere, hvordan man vælger de rigtige komponenter, og hvordan du tester dit kredsløb, når det er bygget.Denne guide leder dig gennem trinnene på en klar, venlig måde, så du kan følge med uden at gå tabt.Du kan også se, hvordan du forbedrer det grundlæggende design for at gøre din forstærker mere stabil og kraftfuld.Uanset om du lige er begyndt eller prøver at forbedre dine evner, er dette en solid introduktion til et praktisk og fleksibelt kredsløb.Med lidt øvelse bygger du og tilpasser dine egne forstærkere på kort tid.

Katalog

Figur 1. Emittertransistorkredsløb

Emittertransistorkredsløb

De fælles emitter Forstærker er et af de mest populære transistorkredsløb, du kommer på tværs af.Det bruges i mange elektroniske enheder, fordi det tilbyder god gevinst og er ret enkel at sammensætte.Den gode nyhed er - du behøver ikke at være en ekspert til at designe en.Med kun et par klare trin og lidt forståelse kan du designe et pålideligt og effektivt kredsløb, der fungerer godt til mange applikationer.

Hvad der gør denne forstærkerdesign tilgængelig er, hvor ligetil matematikken er.Du bliver ikke overvældet af komplekse formler.Et par enkle beregninger ved hjælp af Ohms lov og grundlæggende transistoregenskaber kan guide dig til de rigtige modstands- og kondensatorværdier.Når du først får fat i processen, bliver det meget lettere at vælge dele, især da du ofte kan vælge standardmodstandsværdier uden at smide kredsløbet af.

Der er også en masse fleksibilitet med denne type forstærker.Du kan starte med en meget enkel version - en grundlæggende Logikbuffer eller Output driver— Brug kun en transistor, en modstand ved input og en hos samleren.Selv i denne grundlæggende form kan kredsløbet være nyttigt, især når du har brug for at konvertere et signal fra høj til lav eller omvendt.Dette er fordi kredsløbet inverterer signalet: Når input går højt, falder output lavt.

Hvis du vil tage tingene et skridt videre, kan du tilføje et par ekstra dele.Disse inkluderer kondensatorer til at håndtere AC -signaler og modstande for at hjælpe med at indstille det rigtige driftspunkt for transistoren.En Emitter bypass -kondensator Kan også tilføjes for at forbedre gevinsten for AC -signaler.Disse tilføjelser gør ikke kredsløbet meget mere kompliceret, men de giver dig bedre kontrol over, hvordan forstærkeren fungerer.Med bare en smule øvelse og finjustering kan du designe en version, der fungerer godt til dine specifikke behov.

Enkel fælles emitterkredsløb til logiske signaler

Denne type fælles emitterkredsløb er sandsynligvis en af Nemmeste transistorkredsløb Du kan bygge.Det bruges ofte som en enkel Logikbuffer eller signal inverter, og det er et fantastisk udgangspunkt, hvis du lige kommer ind i transistorbaseret elektronik.Opsætningen er minimal - du har kun brug for en Transistor, en modstand forbundet til input (bunden af ​​transistoren) og en anden Modstand forbundet til samleren.Selv med bare disse få dele gør kredsløbet noget ganske nyttigt.

De inputmodstand Hjælper ved at kontrollere mængden af ​​strøm, der strømmer ind i bunden af ​​transistoren.Dette forhindrer for meget strøm i at beskadige transistoren eller påvirke andre dele af dit kredsløb.I mellemtiden Samlermodstand spiller en anden rolle.Det er her udgangsspænding er udviklet.Når transistoren tænder, strømmer strøm gennem den, og samlerspændingen falder, hvilket skaber en Lavt signal ved output.

Den måde, kredsløbet fungerer på, er enkel, men smart.Når Indgangssignalet er højt- Lad os sige fra en logisk port eller mikrokontroller - den skubber en lille strøm ind i bunden af ​​transistoren.Denne lille basestrøm tillader en Større strøm til at flyde fra samleren til emitteren, tænde transistoren "til."Når det sker, falder spændingen ved samleren tæt på nul, og du får en Lav output.Med andre ord, et højt input giver dig en Lav output, der kaldes inversion eller fase vending.Dette er en nøglefunktion af den almindelige emitterforstærker.

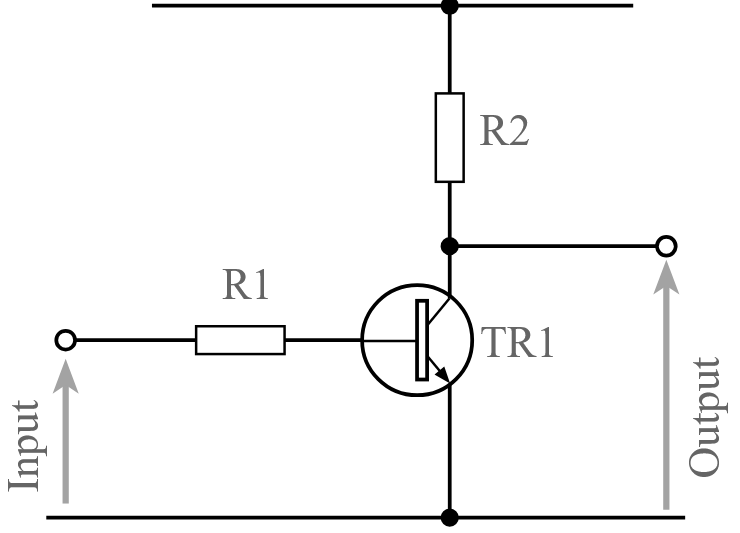

Figur 2. Grundlæggende almindelige emittertransistorforstærker til logisk brug

Denne form for kredsløb er meget praktisk, når du vil Kør en lav signalenhed eller har brug for skiftniveauer mellem forskellige dele af et digitalt system.For eksempel kan det bruges til Kontroller en LED eller fungere som en enkel interface mellem logik ICS.Det er Hurtig at bygge, Let at forståog Tager ikke meget plads eller magt.Så hvis du designer et logikniveau kredsløb og har brug for en Pålidelig switching -fase, denne almindelige emitteropsætning er en Smart og enkel mulighed.

Trin-for-trin-guide til grundlæggende logikforstærkerdesign

At opbygge en almindelig emitterlogikforstærker er let, når du bryder den ned i enkle trin.Denne del af guiden hjælper dig med at vælge de rigtige dele og finde ud af deres værdier, så dit kredsløb fungerer som det skal.Hvert trin fokuserer på en del af opsætningen, hvilket gør det nemt at følge med.

• Vælg den rigtige transistor

Start med at vælge en transistor, der passer til dit projekt.Tænk på, hvor meget strøm dit kredsløb vil bruge, og hvor hurtigt transistoren har brug for for at tænde og slukke.For logiske kredsløb er hurtig switching vigtig, så en switching -transistor er normalt det bedste valg.Sørg for, at det kan håndtere spændingen mellem samleren og emitteren.Kontroller også dens aktuelle gevinst (vist som β eller HFE).Dette fortæller dig, hvor meget basestrøm er nødvendig for at kontrollere transistoren.En højere gevinst betyder, at du har brug for mindre basestrøm, men det er altid mere sikkert at planlægge for en lavere gevinst i tilfælde af.

• Find samlermodstanden

Samlermodstanden indstiller udgangsspændingen, når transistoren er tændt eller slukket.For at finde ud af dens værdi skal du først vide, hvor meget strøm din belastning har brug for.Derefter ved hjælp af OHMs lov (r = v / i) kan du beregne modstandens værdi.For eksempel, hvis du har en 5V strømforsyning og ønsker 5 mA strøm, har du brug for en 1 kΩ modstand (5V ÷ 0,005A).Det er fint at runde det til den nærmeste standardmodstandsværdi.

• Find basismodstanden

For at tænde transistoren fuldt ud, har den brug for nok strøm ved basen.Del samlerstrømmen med forstærkningen (β) for at finde basisstrømmen.Brug derefter spændingsforskellen mellem dit input og basisemitterspændingen (normalt ca. 0,6 V til siliciumtransistorer) for at finde modstandsværdien.For eksempel, hvis dit input er 5V, og du vil have 0,25 mA ved basen, skal modstanden være (5V - 0,6V) ÷ 0,00025A = 17,6 kΩ.Du kan runde det til en nærliggende standardværdi som 18 kΩ.

• Dobbeltkontrol af alt

Før du er færdig, skal du gå tilbage og tjekke alle dine numre.Sørg for, at transistoren kan håndtere den aktuelle og spænding.Kontroller, at udgangsspændingen falder lavt nok, når den er tændt, og at din inputkilde kan give den nødvendige basestrøm.Bekræft også, at dine modstande er standardværdier og kan håndtere strømmen uden at opvarme for meget.Hvis noget ser ud, skal du justere det og genberegne igen.En hurtig kontrol nu kan spare meget tid senere.

Enkel AC-koblet fælles emitterforstærker

Denne version af den almindelige emitterforstærker inkluderer en Koblingskondensator, hvilket gør det mere velegnet til at arbejde med AC -signaler som lyd eller andre skiftende spændingsindgange.Kondensatoren placeres ved input til Bloker enhver DC -spænding der kommer måske fra den foregående fase, hvilket kun tillader AC del af signalet at passere.Denne opsætning hjælper, når du vil forstærker signaler, der varierer over tiduden at påvirke DC -forspænding af transistoren.

Imidlertid bruger dette design kun en enkelt modstand til bias basen af transistoren.Mens det holder tingene enkle, betyder det også transistorens driftspunkt, eller DC bias, er ikke meget stabil.Det skyldes, at forspændingen afhænger meget af transistorens Nuværende gevinst (β), som kan variere meget fra en transistor til en anden - selv inden for samme type.Som et resultat fungerer forstærkeren muligvis ikke altid på samme måde, hvis Transistor udskiftes eller hvis Temperaturændringer, da begge kan påvirke β.

Stadig kan dette kredsløb være nyttigt, når du ikke har brug for perfekt stabilitet og bare ønsker en Hurtig, enkel AC -forstærker.Det er Et godt udgangspunkt For at lære hvordan AC -kobling fungerer og hvordan transistorer opfører sig i en forstærker.Når du har forstået det grundlæggende her, vil du være bedre forberedt på at bygge Mere stabile og fleksible versioner Ved at tilføje flere modstande og andre komponenter senere.

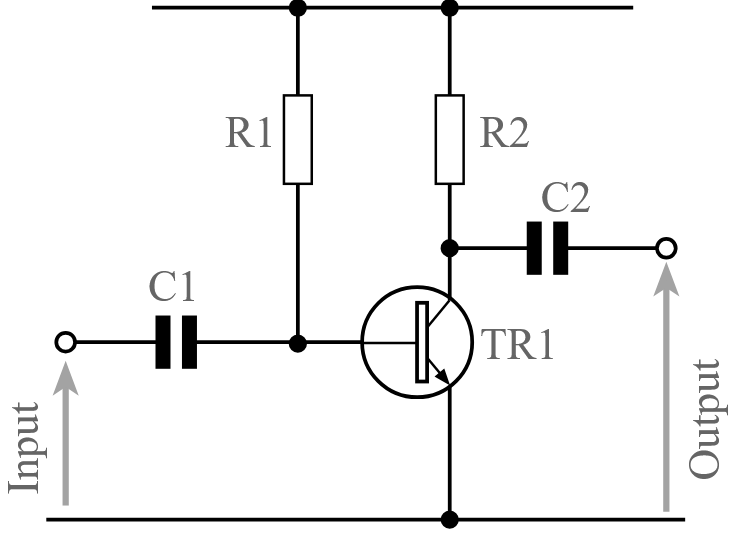

Figur 3. AC-koblet fælles emitterforstærker med en basismodstand

Trin til at opbygge en grundlæggende AC-koblet forstærker

At sammensætte en grundlæggende AC-koblet forstærker er en simpel proces, når du følger et par klare trin.Denne form for forstærker bruges ofte til signaler, der ændrer sig over tid, som lyd.Følgende trin hjælper dig med at vælge de rigtige dele og kontrollere, at alt fungerer som forventet.

• Vælg transistoren

Start med at vælge en transistor, der matcher dit kredsløbs behov.Tænk på, hvor meget spænding den vil håndtere mellem samleren og emitteren, hvor meget strøm den muligvis skal håndtere, og hvilket frekvensområde det skal fungere i. For generelle forstærkere fungerer en grundlæggende NPN-transistor som 2N3904 ofte godt, men du kan vælge andre baseret på dit specifikke projekt.

• Vælg samlermodstand

Samlermodstanden hjælper med at indstille udgangsspændingen.Et godt udgangspunkt er at indstille samleren på cirka halvdelen af ​​forsyningsspændingen.Dette giver dit signalrum til at svinge både op og ned.Brug Ohms lov (r = v / i) til at finde værdien.Bestem bare, hvor meget strøm du vil flyde gennem modstanden, og del spændingen over den med strømmen.

• Vælg basismodstand

For at få transistoren til at fungere korrekt, skal du fodre den rigtige mængde strøm i dens base.Opdel først samlerstrømmen med transistorens forstærkning (β) for at finde basestrømmen.Brug derefter forsyningsspændingen og det faktum, at basen normalt sidder ca. 0,6 V over jorden for at finde basismodstanden.Ohms lov er praktisk her igen.

• Beregn koblingskondensatorerne

Kondensatorer bruges til at blokere DC og videregive AC -signaler.For at vælge den rigtige størrelse skal du se på den laveste frekvens, som dit signal bruger, og den input- eller outputmodstand, det vil gå igennem.Brug formlen XC = 1 / (2πfc) for at sikre, at kondensatorens reaktans matcher impedansen ved denne frekvens.Dette holder dit signal stærkt uden at afskære den lave ende.

• Gennemse dine beregninger

Når du har valgt alle dele, skal du tage et øjeblik til at dobbeltkontrol alt.Se over dine modstandsværdier, aktuelle niveauer og kondensatorvalg.Sørg for, at transistoren fungerer i det rigtige interval, og at signalstien er klar.Små justeringer på dette tidspunkt kan få din forstærker til at fungere meget bedre, når den er bygget.

Bedre AC-koblet fælles emitterforstærker

Når du vil have en mere pålidelig og Bedrepresterende forstærker, denne version af det almindelige emitterkredsløb er vejen at gå.Ved at tilføje et par ekstra komponenter - som flere modstande og kondensatorer—Du Lav kredsløbet mere stabil og forbedre dens gevinst, især til AC -signaler.Disse tilføjede dele hjælper forstærkeren med at blive konsekvent, selvom transistorens egenskaber ændres lidt eller temperaturen skifter.

En af de vigtigste forbedringer i dette design er brugen af ​​en Spændingsdelere lavet med to modstande til bias basen.Dette gør basisspænding meget mere forudsigelig, hvilket betyder, at transistoren forbliver i sin korrekte driftsregion mere pålideligt.Kredsløbet inkluderer også en Emittermodstand der sætter emitterspændingen og hjælper med stabilitet.Denne modstand gør transistoren mindre følsomme over for ændringer i den aktuelle gevinst (β), Hvilket er vigtigt, hvis du sigter mod ensartet præstation.

Til Øg veforstærkningen, a Kondensatoren tilføjes på tværs af emittermodstanden.Denne bypass Kondensator tillader AC -signaler at "springe" mod modstand, Forøgelse af den samlede gevinst af kredsløbet for disse signaler, mens du stadig holder DC -forspændingen stabil.Resultatet er et kredsløb, der ikke kun er mere pålidelig Men giver dig også en stærkere, renere output signal.

Denne version er især nyttig, når du bygger noget Mere permanent eller når din forstærker skal Opret forbindelse til andre faser uden at miste signalkvaliteten.Det ser måske lidt mere kompliceret ud end den grundlæggende version, men Fordele det bringer ydeevne og pålidelighed Gør det til et godt skridt fremad, når du er komfortabel med de enklere design.

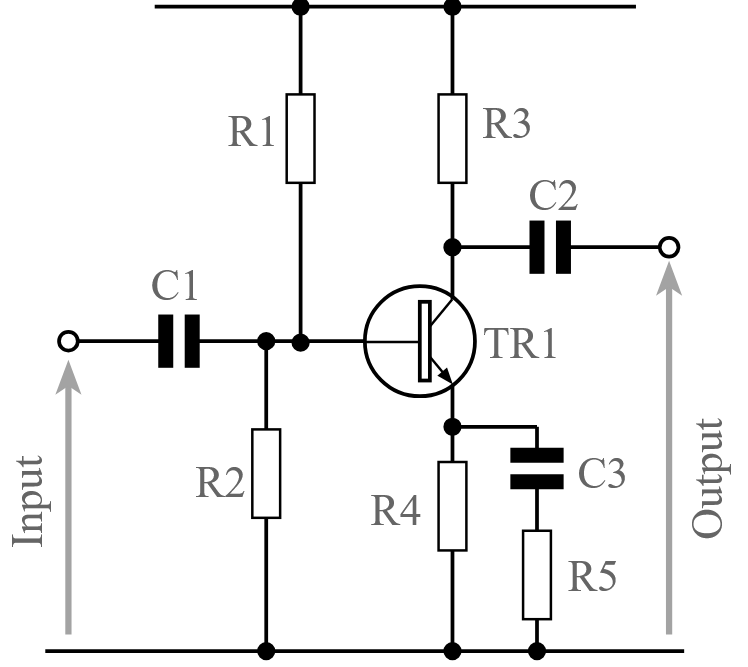

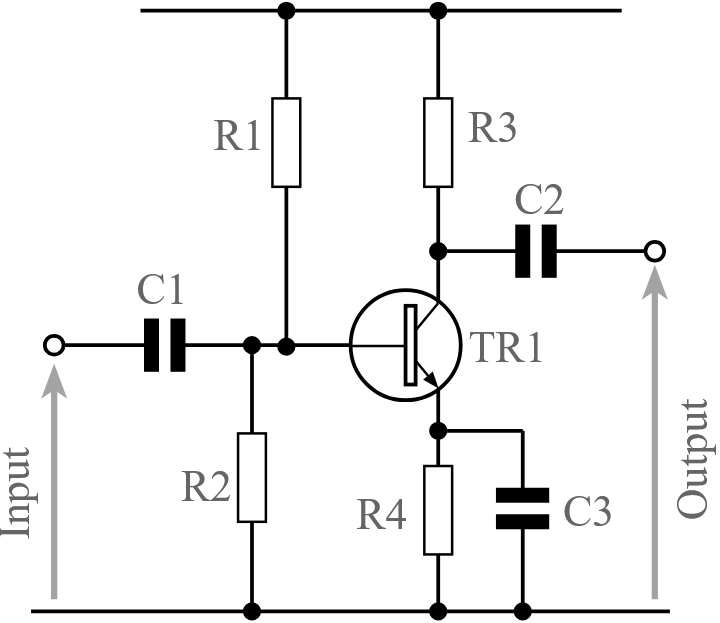

Figur 4. Forbedret fælles emitterforstærker med flere komponenter

Trin til at opbygge en grundlæggende AC-koblet forstærker

Denne version af forstærkeren inkluderer flere komponenter, som giver dig bedre ydelse, især når det kommer til gevinst og DC -stabilitet.Følgende trin nedbryder processen med at vælge værdier og designe dit kredsløb tydeligt og simpelthen.

• Vælg transistoren

Vælg en transistor baseret på, hvad dit kredsløb har brug for med hensyn til spænding, strøm og signaltype.En generel NPN-transistor fungerer godt i mange tilfælde, men sørg for, at den kan håndtere din forsyningsspænding og strøm uden problemer.

• Beregn samlermodstanden

Bestem, hvor meget strøm dit kredsløb har brug for at fodre ind i det næste trin.Vælg derefter en samlerspænding, der er omkring halvdelen af ​​forsyningsspændingen - dette giver dit signalrum til at bevæge sig op og ned.Brug OHMs lov (r = v / i) til at finde ud af den rigtige modstandsværdi.

• Beregn emittermodstanden

For bedre stabilitet skal du indstille emitterspændingen på ca. 1V eller ca. 10% af din forsyningsspænding.Da emitterstrøm er næsten det samme som Collector Current, kan du beregne emittermodstanden ved at dele emitterspændingen med strømmen.

• Bestem basisstrømmen

For at finde basestrømmen skal du opdele samlerstrømmen med transistorens forstærkning (β eller HFE).Hvis forstærkningen varierer, er det mere sikkert at bruge den nedre ende af området for at sikre, at transistoren stadig tændes korrekt.

• Bestem basisspændingen

Basisspændingen er emitterspændingen plus basisemitterens forbindelsesspænding.For siliciumtransistorer er dette ca. 0,6V.Så hvis emitteren er ved 1V, skal basen være på ca. 1,6V.

• Indstil basismodstandsværdier

Brug to modstande i en spændingsdelere (R1 og R2) for at få den rigtige spænding ved basen.En god regel er at få strømmen til at flyde gennem dem cirka ti gange basisstrømmen.Dette hjælper med at holde basisspændingen stabil.Vælg modstandsværdierne baseret på den nødvendige spænding og din forsyningsspænding.

• Tilføj emitterbypass -kondensatoren

For at forbedre AC -forstærkningen skal du tilføje en kondensator på tværs af emittermodstanden.Dette gør det muligt for AC -signaler at omgå modstanden og øge gevinsten.Vælg en kondensator med en reaktans, der er lig med emittermodstanden ved dit kredsløbs laveste frekvens.

• Vælg inputkondensatoren

Inputkondensatoren skal have en reaktans, der matcher inputmodstanden ved den laveste frekvens af dit signal.Dette forhindrer, at lavfrekvente signaler bliver blokeret.Du kan estimere inputmodstanden som transistorens forstærkningstider emittermodstandsværdien.

• Vælg outputkondensatoren

Denne kondensator overfører det amplificerede signal til næste trin, mens DC blokeres.Vælg en værdi, der matcher belastningen (den næste del af kredsløbet) på den laveste frekvens, du arbejder med.

• Evaluer dine antagelser

Når dit design er afsluttet, skal du tage et øjeblik på at gå tilbage og kontrollere alt.Sørg for, at transistoren stadig kan håndtere den aktuelle og spænding, dine modstandsværdier giver mening, og alle dine kondensatorvalg understøtter de rigtige frekvenser.En hurtig gennemgang hjælper med at undgå problemer senere.

Forståelse af frekvensrespons og signalbåndbredde

Når du bygger en fælles emitterforstærker, hjælper det med at vide, hvordan det håndterer Forskellige signal frekvenser.Nogle signaler passerer let igennem, mens andre kan blive svagere afhængigt af de dele, du bruger - især kondensatorer og modstande.

Udvalget af frekvenser, som din forstærker kan håndtere godt, kaldes dets Båndbredde.På meget lav frekvenser, kondensatorerne kan fungere som blokke, fordi deres Modstand (kaldet reaktans) går op.På høje frekvenser, de tillader signaler at passere lettere.Derfor er det vigtigt at vælge Kondensatorværdier baseret på laveste frekvens Dit kredsløb skal arbejde med.For eksempel, hvis dit signal går ned til 20 Hz, dine kondensatorer skal være store nok til at lade det igennem uden for meget tab.

Kondensatoren på tværs af emittermodstanden - kendt som bypass -kondensator—Oo gør også en stor forskel.Det hjælper Forøg forstærkerens gevinst for AC -signaler.Hvis denne kondensator er for lille, kan dit kredsløb muligvis mister gevinst ved lavere frekvenser.Men med den rigtige værdi øger det ydelsen uden at påvirke din DC -opsætning.

At forstå dette hjælper dig med at vælge dele, der gør din forstærker arbejde bedre For de signaler, du bruger, hvad enten det er til lyd, sensorer eller andre vekselstrømskilder.Når du har fået fat i det, bliver det meget lettere at justere dit design til forskellige frekvensområder.

Sådan måler du og tester dit forstærkerkredsløb

Efter at have sat dit forstærkerkredsløb sammen, er det en god ide at Kontroller, at alt er arbejder som forventet.Du behøver ikke komplicerede værktøjer - en enkel multimeter er ofte nok til at komme i gang og en oscilloskop er nyttigt, hvis du vil se på signalet mere detaljeret.

Begynd med at bruge multimeteret til at kontrollere forsyningsspænding og bekræft, at det når kredsløbet.Må du derefter måle spændingen ved samler, base, og emitter af transistoren.I de fleste tilfælde Samleren skal være et sted omkring halvdelen af ​​forsyningsspændingen, mens emitteren vil være lidt over jorden.De grundlag skal handle om 0,6 volt højere end emitteren Hvis du bruger en siliciumtransistor.Disse læsninger hjælper dig med at vide, om Transistor er partisk korrekt og klar til at forstærke.

Hvis du har en Signalgenerator og en oscilloskop, du kan teste, hvordan forstærkeren håndterer et lille vekselstrømssignal.Tilslut a Lavfrekvent sinusbølge til input og tjek output på omfanget.Du skal se en Større version af indgangssignalet, vendt på hovedet.Hvis output ser ud For svag eller forvrænget, dobbeltkontrol dine modstands- eller kondensatorværdier.

Selv uden et omfang kan du prøve at bruge en lydsignal—Lignende fra en telefon- eller musikafspiller - og tilslut en Lille højttaler til output gennem en Kondensator.Hvis du hører lyden, betyder det, at forstærkeren fungerer.

Testning Hjælper med at sikre, at dit kredsløb gør, hvad det skal, og det giver dig også en bedre fornemme for, hvordan det opfører sig.Det er et enkelt, men nyttigt trin, der gør dit projekt mere pålidelig.

Mere hjælp til at vælge transistorer

Når du bruger mere tid på at arbejde med Transistorkredsløbisær almindeligt Emitterforstærkere, vælger højre transistor bliver lettere og mere naturlig.Først kan det føles som om der er for mange muligheder, men med tiden får du en bedre fornemmelse af, hvad der fungerer bedst for forskellige typer kredsløb.Du begynder at genkende mønstre - som hvilke transistorer er gode til Generelle forstærkere og hvilke der er mere velegnede til skift.

For Forstærkerkredsløb, vil du normalt have en transistor, der tilbyder en anstændig gevinst, håndterer din forsyningsspænding komfortabelt og klarer sig godt på frekvens du arbejder med.Du har ikke altid brug for noget high-end-mange almindelige, overkommelige transistorer fungerer perfekt til Grundlæggende lyd- eller signalforstærkere.

På den anden side, hvis du bygger et kredsløb, hvor transistoren fungerer mere som en on-off switch- såsom kontrol med en LED, motor eller relæ—Det er bedre at vælge en Skift transistor.Disse er designet til Tænd og sluk hurtigt og håndtere skarpe ændringer i strøm uden forsinkelse.Selv hvis en transistor har en Højhastighedsvurdering eller en Hurtig responstid (som en høj FT) Det betyder ikke altid, at det fungerer godt i et skiftkredsløb. Skift transistorer er lavet til at håndtere Hurtige overgange og pludselige belastninger mere effektivt.

Så som en generel regel, prøv at matche transistoren til jobbet det skal gøre.Med praksis finder du nogle få GO-TO-indstillinger Det fungerer i de fleste af dine kredsløb.Uanset om det er til forstærkning af et signal eller optræder som en Digital switchved hjælp af Rigtig type transistor Vil hjælpe dine kredsløb med at køre mere pålideligt og udføre lige som du forventer.

Konklusion

Nu hvor du har udforsket, hvordan en almindelig emitterforstærker fungerer, og hvordan man bygger en trin for trin, skal du føle dig mere selvsikker med at sammensætte dit eget kredsløb.Uanset om du arbejder med enkle logiske signaler eller amplificerer vekselstrømsindgange som lyd, er denne type kredsløb et solidt valg.Husk bare at tage din tid med beregningerne og dobbeltkontrol dine komponentværdier.Med lidt øvelse finder du det lettere at skabe forstærkere, der fungerer godt til det projekt, du arbejder på.
