BC548 Transistor: Arbejde, fordele og kredsløbsanvendelse

BC548 -transistoren er en almindeligt anvendt komponent i elektroniske kredsløb til skift og amplificering af signaler.Det er alsidigt, pålideligt og egnet til applikationer med lav effekt.Denne artikel udforsker sine funktioner, arbejdsprincipper, pin -konfiguration og forskellige anvendelser, hvilket giver en klar forståelse af dens funktionalitet.

Katalog

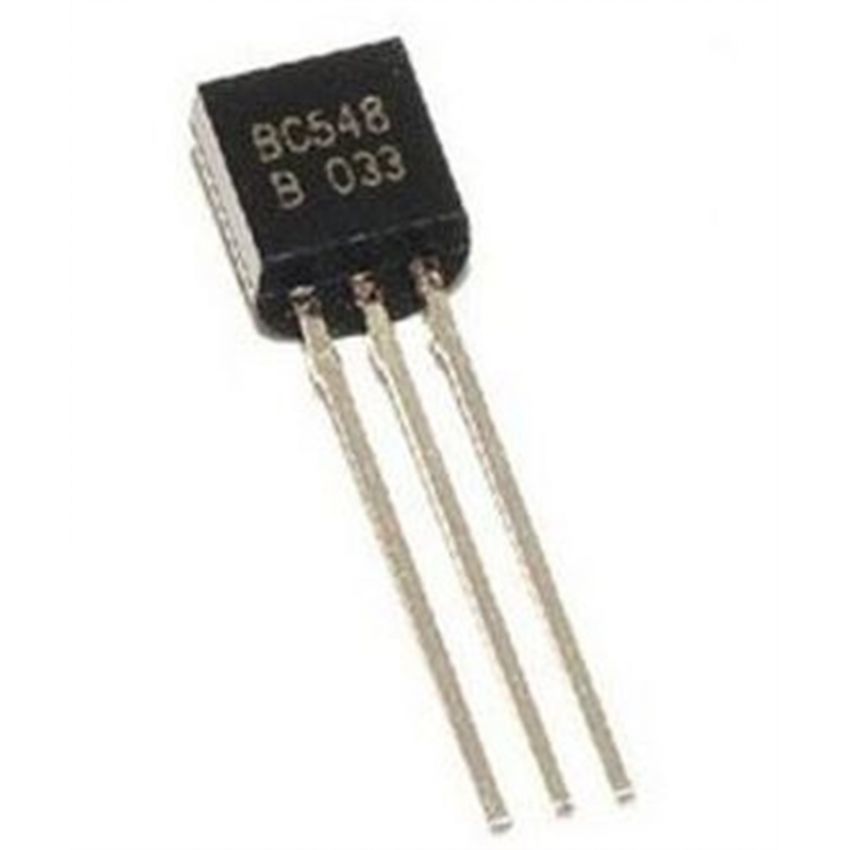

Oversigt over BC548 NPN -transistoren

De BC548 er en bredt anvendt NPN -bipolar krydstransistor designet til opgaver som at skifte og amplificere signaler i elektroniske kredsløb.Det kan håndtere en belastning på op til 500 mA, når den bruges som switch, hvilket gør den alsidig til forskellige applikationer med lav effekt.Denne transistor kommer i tre varianter: BC548A, BC548Bog BC548C.Den største forskel mellem disse modeller ligger i deres DC -aktuelle gevinstværdier.

Gevinsten for BC548A spænder mellem 110 og 220, mens BC548B har et gevinstområde fra 200 til 450, og BC548C tilbyder det højeste interval fra 420 til 800. Disse værdier bestemmer, hvor meget transistoren kan forstærke et signal, hvilket er grunden tilValg af den rigtige variant baseret på dit kredsløbs behov er afgørende.Uanset om du arbejder på forstærkning eller skifteopgaver, tilbyder BC548 en pålidelig og effektiv løsning.

Detaljeret funktion af BC548 -transistoren

BC548 -transistoren fungerer ved at bruge en lille strøm ved dens basisterminal til at kontrollere strømmen af ​​en større strøm mellem dens samler og emitterterminaler.For at arbejde korrekt skal den nuværende, der leveres til basen, være begrænset til højst 5MA.Når basisnålen er tilsluttet til jorden, forbliver forbindelsen mellem samleren og emitteren åben, hvilket forhindrer, at enhver strøm flyder igennem.

Når et signal påføres basisterminalen, lukker det denne forbindelse, hvilket giver strømmen mulighed for at strømme mellem samleren og emitteren.Denne tilstand omtales som mætningsområdet, hvor transistoren er fuldt ud "på", og den kan håndtere op til 500 mA strøm.På den anden side, når signalet til basen fjernes, går transistoren ind i afskæringsregionen, slukker fuldstændigt "fra" og stopper strømmen.

Hvis du øger spændingen lidt ved basisterminalen, kan den forårsage en betydelig ændring i den aktuelle, der strømmer gennem samleren og emitteren.Emitterterminalen er stærkt dopet sammenlignet med de andre terminaler, hvilket gør samlerspændingen højere end basisspændingen.Denne opførsel giver BC548 mulighed for effektivt at forstærke signaler, hvilket gør det til et pålideligt valg til mange skifte- og amplifikationsopgaver.

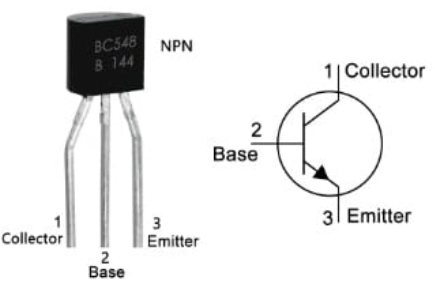

BC548 Transistor -pin -layout og konfiguration

BC548 -transistoren har tre terminaler, der hver spiller en tydelig rolle i sin drift.Disse terminaler adskiller sig med hensyn til deres dopingniveauer og specifikke opgaver inden for kredsløbet.At forstå pin -konfigurationen hjælper dig med at forbinde transistoren korrekt i dit kredsløb.

• PIN-1 (Collector): Det er her den nuværende går ind i transistoren.Det fungerer som inputterminalen for den vigtigste strømstrøm i kredsløbet.

• PIN-2 (base): Baseterminalen er kontrolpunktet for transistoren.En lille strøm, der påføres her, regulerer den større strøm, der flyder mellem samleren og emitteren.

• PIN-3 (emitter): Dette er den terminal, gennem hvilken den aktuelle forlader transistoren efter at have afsluttet sin sti gennem kredsløbet.

Nøglefunktioner og tekniske specifikationer for BC548 -transistor

Funktionerne og specifikationerne for BC548 -transistoren er beskrevet nedenfor for at give indsigt i dens funktionalitet og design.

Parameter	Værdi
Transistortype	Bi-Polar, NPN
Antal stifter	3
Pakningstype	TO-92
Maksimal samlerstrøm (IC)	500mA
Maksimal samleremitterspænding (VCE)	30V
Maksimal samlerbase-spænding (VCB)	30V
Maksimal emitter-base-spænding (VEB)	5v
Overgangsfrekvens (FT)	150 MHz
Maksimal opsamling af samler	625 MW
DC Aktuel gevinst (HFE)	110 til 800
Drifts- og opbevaringstemperaturområde	-55 ° C til +150 ° C.
Monteringstype	Gennem hul
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Maksimal effekt	500 MW

Ækvivalenter af BC548 -transistor

• BC547

• BC549

• BC550

• 2N2222

• 2N3904

• 2N3906

PNP komplementære transistorer:

• BC557

• BC558

• BC556

Retningslinjer for sikker brug af BC548 -transistor i kredsløb

For at sikre, at BC548 -transistoren fungerer godt og varer i lang tid, er det vigtigt at følge et par sikkerhedsforanstaltninger.Hold altid til de anbefalede specifikationer, da overskridelse af dem kan forårsage skade.Undgå for eksempel at forbinde enhver belastning, der kræver mere end 30V eller 500 mA, da dette går ud over transistorens kapacitet.

Vær opmærksom på pin -forbindelserne.Transistorens stifter skal tilsluttes korrekt;At vende eller forkert placere dem kan resultere i funktionsfejl eller permanent skade.Det er lige så vigtigt at bruge en passende modstand ved basisterminalen.Dette hjælper med at kontrollere strømmen, der flyder ind i basen, som ikke må overstige 5mA.

Endelig skal du sørge for, at driftstemperaturen forbliver inden for området -55 ° C til +150 ° C.Overdreven varme eller kulde kan reducere transistorens ydelse eller føre til fiasko.At følge disse enkle trin kan hjælpe dig med at få mest muligt ud af BC548 -transistoren i dine projekter.

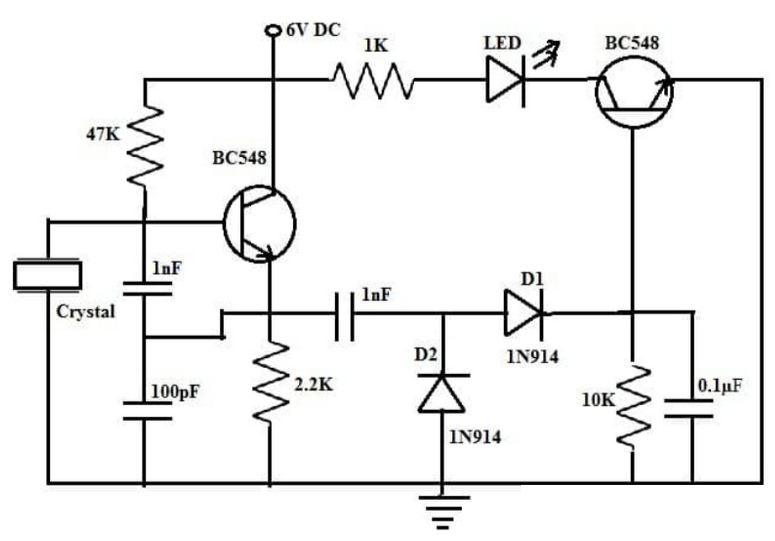

Crystal Tester Circuit ved hjælp af BC548 -transistoren

Crystal Tester Circuit, der er bygget ved hjælp af BC548 -transistoren, er en enkel og effektiv måde at kontrollere, om en krystalkomponent fungerer korrekt.Krystaller er en vigtig del af mange elektroniske projekter, da de hjælper med at generere specifikke frekvenser.Dette kredsløb danner en oscillator, og hvis krystallen er funktionel, vil LED i kredsløbet blinke for at indikere, at det fungerer korrekt.

For at oprette dette kredsløb har du brug for et par basale komponenter: en 6V DC -strømforsyning, to BC548 -transistorer, to 1N914 -dioder, en LED og modstande på 2,2 kΩ, 47 kΩ, 1 kΩ og 10 kΩ.Derudover kræves kondensatorer med værdier 0,1 uF, 1NF og 100PF.Når du samler kredsløbet efter diagrammet, giver opsætningen dig mulighed for let at teste krystaller.

Når krystallen er tilsluttet, genererer kredsløbet svingninger, der udløser den første BC548 -transistor.Signalet rettes derefter af dioderne og filtreres af kondensatorer, inden de når den anden BC548 -transistor, der aktiverer LED.En glødende LED indikerer en fungerende krystal, mens intet lys antyder, at krystallen er defekt.Denne enkle tester kan spare tid og sikre, at de krystaller, der bruges i dine projekter, fungerer, som de skal.

Driftsprincipper for krystaltesterkredsløbet med BC548

Dette kredsløb bruger to BC548 -transistorer, der arbejder sammen for at teste funktionaliteten af ​​en krystal.Drevet af en 6V -forsyning er kredsløbet designet til sikkert at kontrollere strømstrømmen ved at placere modstande før hver komponent.Krystallen under test er forbundet direkte til basisterminalen for den første transistor (T1).

Når krystallen genererer svingninger, udløser den T1 og producerer et output, der passerer gennem 1N914 -dioder.Disse dioder korrigerer signalet, som derefter filtreres af kondensatorer, før det når basen af ​​den anden transistor (T2).T2 forstærker signalet og lyser en LED, hvis krystallen fungerer korrekt.

Hvis LED'en ikke gløder, er krystallen enten defekt eller beskadiget.Denne opsætning er meget nyttig til hurtigt at verificere driften af ​​krystaller, især i højfrekvente projekter, hvor præcisionsoscillatorer er nødvendige.Enkelheden og pålideligheden af ​​dette kredsløb gør det til et værdifuldt værktøj til at sikre, at dine krystaller fungerer som forventet.

Fordele og præstationsfordele ved BC548 -transistoren

Avanceret processteknologi

Denne transistor er bygget ved hjælp af avanceret processteknologi, hvilket sikrer, at den fungerer effektivt og pålideligt i en lang række kredsløb.Den anvendte teknologi gør den velegnet til både skifte- og amplifikationsopgaver, hvilket giver den en kant i ydelsen.

Lav fejlspænding

BC548 -transistoren er designet til at producere meget lav fejlspænding.Dette betyder, at det fungerer med høj præcision og opretholder stabilitet i dit kredsløb.Denne funktion gør det til et pålideligt valg for kredsløb, der kræver nøjagtighed.

Høj skifthastighed

Dens evne til at skifte mellem ON og off-stater gør hurtigt BC548 ideel til hurtigskiftende applikationer.Uanset om du arbejder på et digitalt kredsløb eller en frekvensafhængig opsætning, sikrer den hurtige respons jævn ydelse.

Fuld spændingsdrift

Transistoren understøtter fuld spændingsdrift, hvilket tilføjer fleksibilitet til dens anvendelse.Det kan håndtere den maksimale samler-til-emitter-spænding effektivt, hvilket sikrer sikker og konsekvent drift inden for dens nominelle grænser.

Høj strøm og strømhåndtering

Med en maksimal strømvurdering på 500 mA er BC548 i stand til at køre flere komponenter samtidigt.Dens strømhåndteringskapacitet gør den også velegnet til en række anvendelser, fra at køre LED'er til relæer.

Fremragende DC -strømgevinst

BC548 har en høj DC -strømgevinst, der spænder fra 110 til 800, afhængigt af varianten.Dette gør det meget effektivt til at forstærke signaler, især i lav effekt lyd- og signalbehandlingskredsløb.

Lave støjniveauer

Sammenlignet med lignende transistorer som BC549 og BC550 producerer BC548 mindre støj.Dette gør det til en fantastisk mulighed for kredsløb, hvor støjreduktion er en prioritet, såsom i lydforstærkere eller følsomme signalforstærkninger.

Alsidig komponentkompatibilitet

Takket være sin evne til at håndtere op til 500 mA kan BC548 drive en række forskellige komponenter.Det bruges ofte med integrerede kredsløb, andre transistorer, LED'er og relæer, hvilket gør det til et alsidigt valg til mange elektroniske applikationer.

Anvendelser af BC548 -transistoren

Forstærkning af svage signaler

BC548 -transistoren bruges ofte i Darlington -par til at forstærke svage signaler.Ved at parre det med en anden transistor forbedrer det signalstyrken i høj grad, hvilket gør det ideelt til applikationer, der kræver høj forstærkning.

Sensorkredsløb

Denne transistor er en nøglekomponent i sensorkredsløb, der hjælper med at behandle og forstærke signaler fra sensorer til yderligere anvendelse i elektroniske systemer.

Kørsel med lav effektbelastning

Med sin evne til at håndtere belastninger op til 500 mA er BC548 perfekt til at køre små belastninger såsom LED'er, relæer og lignende enheder med lav effekt.

Lydforstærkning og drivermoduler

BC548 bruges ofte i lydkredsløb til forstærkning af lyd.Det anvendes også i forskellige drivermoduler, herunder LED -drivere, relædrivere og skifte moduler.

Forstærkermoduler

Det er vidt brugt i forskellige typer forstærkermoduler som signalforstærkere, push-pull-forstærkere og lydforstærkere.Dens høje gevinst og lave støj gør det til et fremragende valg til disse applikationer.

Generelle formålskredsløb

Du finder BC548 i adskillige generelle kredsløb, såsom lydforforstærkere, berøringsafbrydere, LED-flashkredsløb, RF-kredsløb, varmesensorer og PWM (pulsbredde modulering) systemer.

Hurtigskift og alarmenheder

Takket være sin hurtige skifthastighed bruges BC548 i hurtigskiftende enheder og alarmkredsløb.Disse applikationer drager fordel af dens evne til at tænde og slukke hurtigt uden forsinkelser.

Generelt udskiftning af formål

BC548 kan erstatte mange andre generelle transistorer, såsom BC547 og 2N3904, i forskellige elektroniske projekter, hvilket gør det til en alsidig erstatning for lignende komponenter.

Håndtering af bred rækkevidde

Med sin 500 mA Collector Current Rating kan BC548 drive en lang række belastninger, hvilket gør den egnet til kredsløb, der kræver, at flere komponenter drives samtidig.

Pre-amplification-applikationer

Dens fremragende opsamlingsafledning og høj DC-strømforøgelse gør BC548 ideel til brug i både amplifikation og præamplifikationsstadier i kredsløb.Dette sikrer klar signalbehandling og effektiv ydelse.
