BNC Connector: Design, typer og applikationer

BNC COAX -stikket er en hoveddel af radiofrekvens (RF) systemer, der er værdsat for dens enkelhed og pålidelighed.Det er populært, fordi det er let at bruge og fungerer godt, hvilket gør det til et almindeligt valg i enheder som oscilloskoper, lydgeneratorer, strømmetre og funktionsgeneratorer.En anden funktion er dens bajonetlåsemekanisme, der holder forbindelsen sikker og forhindrer den i at løsne på grund af små bevægelser, der kan påvirke signalkvaliteten.BNC -stikket opretholder også en konsekvent impedans, reducerer signaltab og refleksion.Artiklen kigger nærmere på forskellige typer BNC -stik, design, måder at samle og sammenligne dem med andre stik.

Katalog

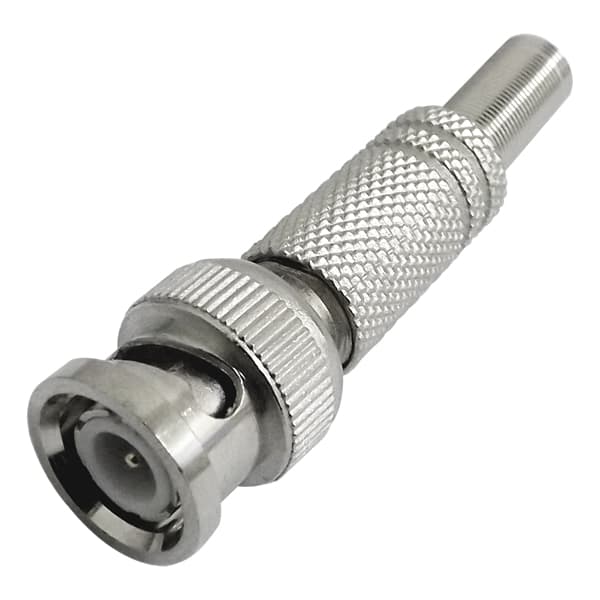

Figur 1: BNC -stik

BNC -udviklingen

BNC (Bayonet Neill-Concelman) -stik blev oprettet i slutningen af ​​1940'erne for at løse et problem inden for elektronik, efterhånden som enheder blev mindre.Før BNC var større stik som N-type og C-type almindelige, men de blev for store til moderne behov.

Navnet "BNC" kommer fra dets design og dets opfindere."B" står for "bajonet", der henviser til den twist-and-lock-mekanisme, der gør det nemt at oprette forbindelse og afbryde forbindelsen uden specielle værktøjer."N" og "C" står for Paul Neill og Carl Concelman, ingeniørerne, der hjalp med at udvikle det.

BNC -stikket blev foretaget for at følge med i de hurtige ændringer i teknologi efter 2. verdenskrig, især inden for kommunikation og tv -spredning.Dens holdbarhed og brugervenlighed gjorde det populært inden for mange områder, herunder telekommunikation og rumfart.

I årenes løb er BNC -stikket blevet opdateret for at matche fremskridt inden for teknologi.Selvom det først blev lavet til militæret, blev det senere også almindeligt inden for kommerciel og forbrugerelektronik.Selvom der er udviklet nyere stik, bruges BNC stadig til stærke, højfrekvente forbindelser, der viser dens varige værdi i både militær og forbrugerelektronik.

Typer af BNC -stik

Standard 50 ohm og 75 ohm BNC -stik

Du kan tænke på disse som forskellige typer veje, hver er bygget til forskellige hastigheder og trafikforhold.Det 50 ohm-stik er som en højhastigheds motorvej, der håndterer hurtigere datasignaler og højere frekvenser (op til 4 GHz eller endda 10 GHz).75 ohm -versionen ligner mere en almindelig byvej, der ofte bruges til ting som tv -kabler og langsommere datasignaler.

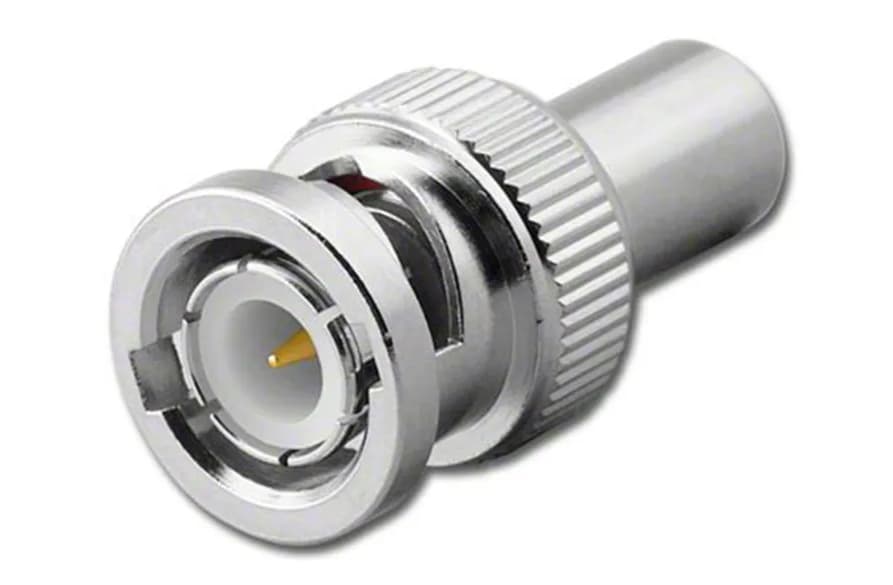

Figur 2: 50 ohm BNC -stik

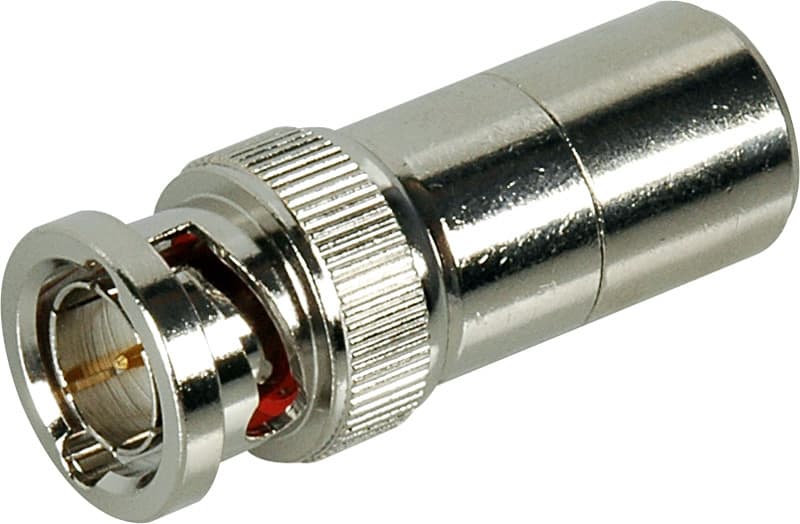

Figur 3: 75 ohm BNC -stik

Højspænding BNC -stik

Disse stik er skabt til at håndtere op til 500 volt.De bruges i industrier, hvor højspændingssignaler er almindelige, såsom videnskabelige laboratorier og industrielle omgivelser.

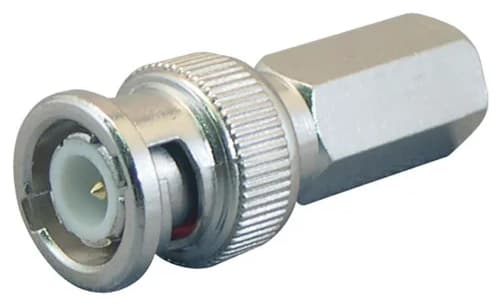

Figur 4: Højspænding BNC -stik

Korrosionsbestandige BNC-stik

Fremstillet med materialer, der kan modstå rust og skade fra fugt, er disse stik gode til brug i våde eller ætsende miljøer.De er ofte lavet af rustfrit stål eller nikkel til at vare længere.

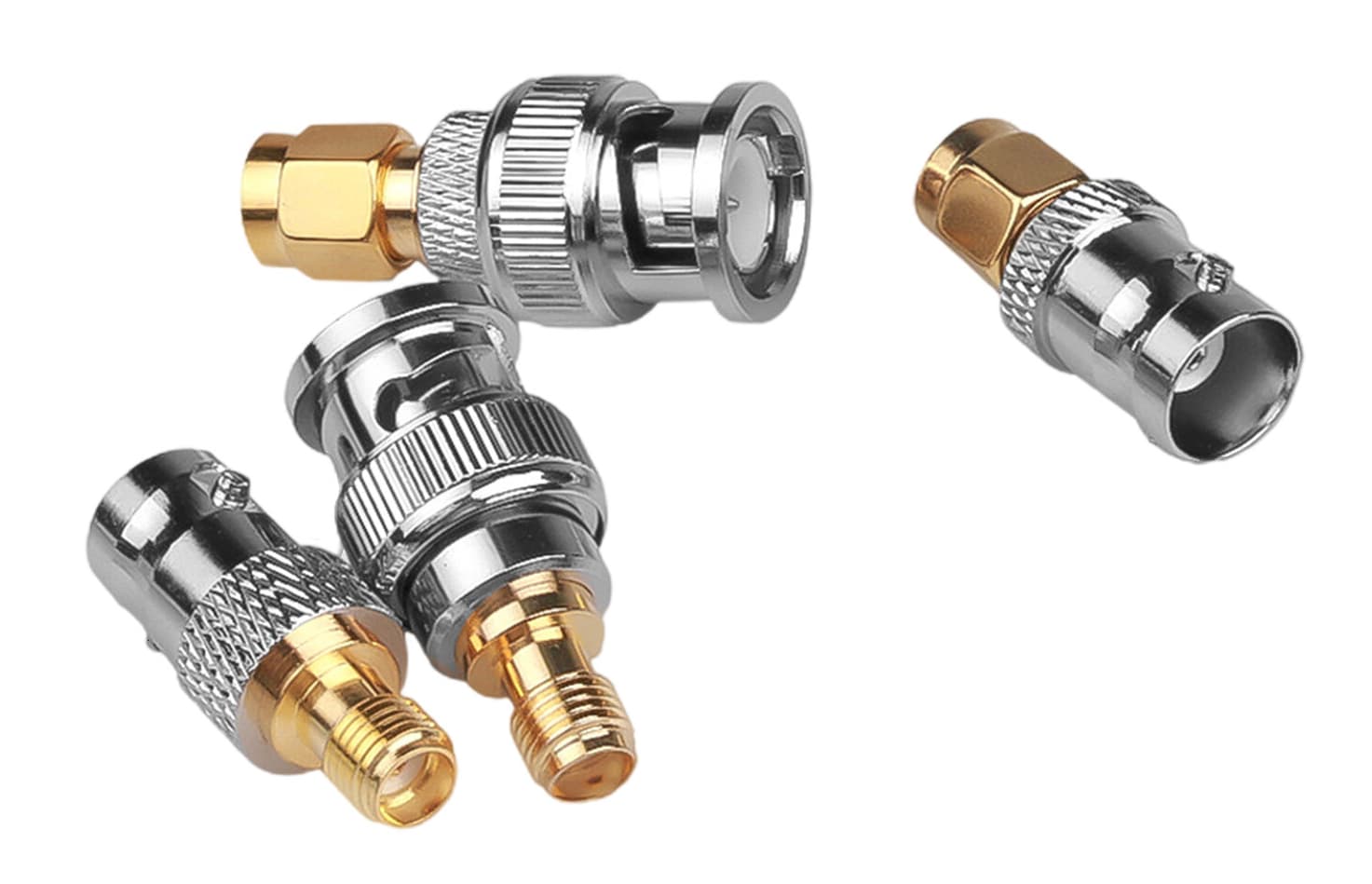

Figur 5: Korrosionsbestandigt BNC-stik

Miniature og Micro BNC -stik

Efterhånden som enheder bliver mindre, er der behov for mindre stik.Miniature (MBNC) og mikro (µBNC) stik fungerer som standard BNC'er, men er meget mindre.Disse bruges i små elektronik og mobile enheder, især inden for telekommunikation og rumfart.

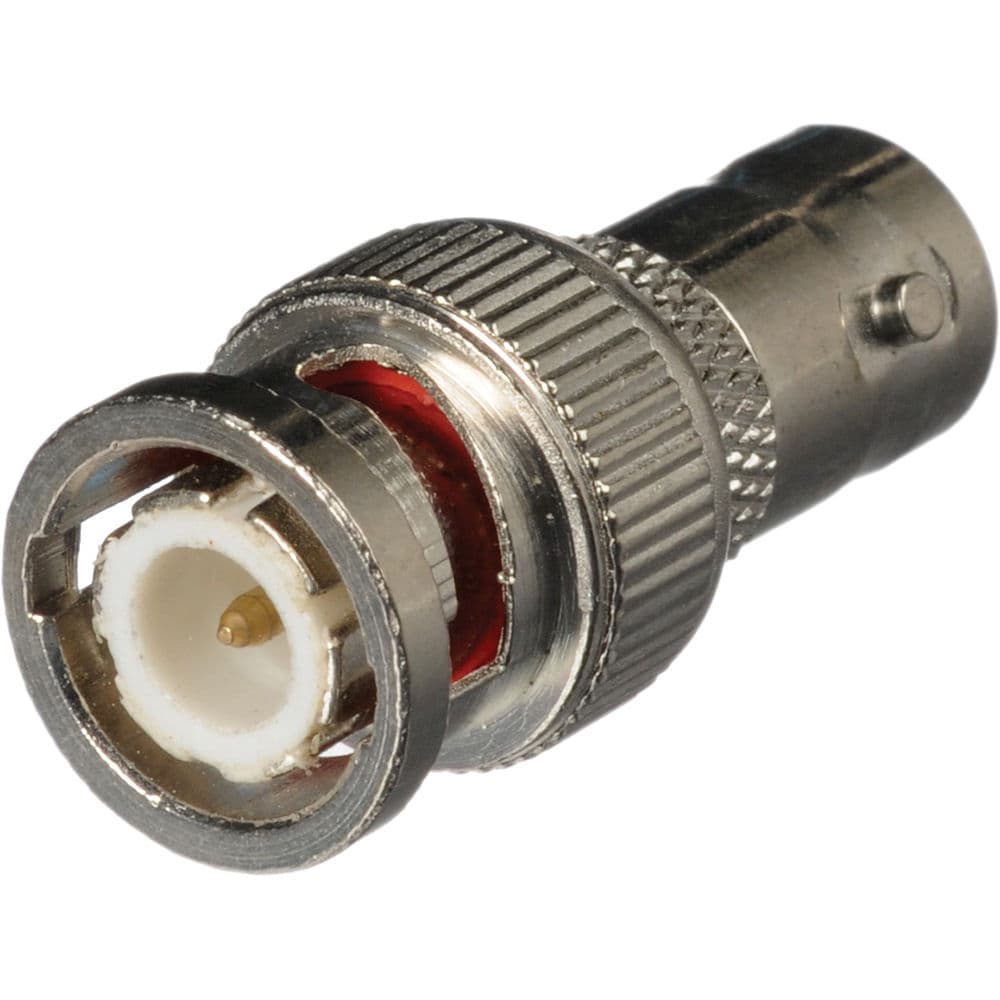

Figur 6: MBNC -stik

Twin BNC Connectors (Twinax)

Disse stik kombinerer to BNC'er i en enhed og er nyttige, når der kræves to separate signalkanaler.De bruges ofte i systemer, hvor signalerne skal holdes separate eller isolerede.

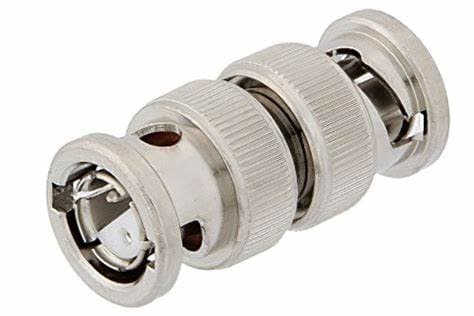

Figur 7: Twin BNC -stik

Triaksiale BNC -stik

Disse stik giver ekstra afskærmning for at beskytte mod interferens mod andre elektroniske signaler.De bruges i videnskabelige tests eller miljøer med høj elektromagnetisk interferens, hvilket sikrer et klart signal.

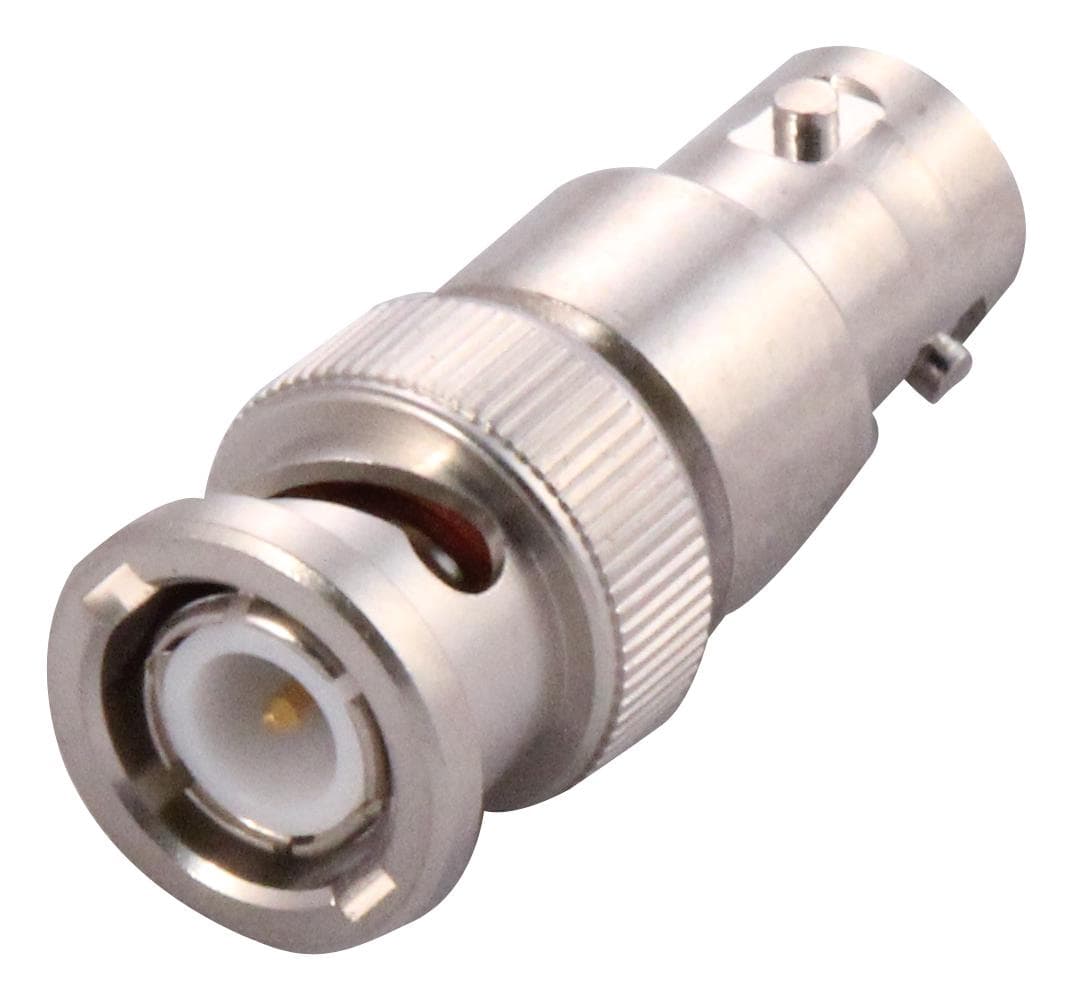

Figur 8: Triaksial BNC -stik

BNC -formater

Stik og stikkontakter: Det mest basale og almindelige format af BNC -stik består af stik og stikkontakter.Stikket, der ofte benævnes det mandlige stik, indsættes i stikkontakten eller det kvindelige stik.Disse stik er konstrueret til let, hurtig forbindelse og afbrydelse ved hjælp af bajonetlåsemekanismen, der giver en pålidelig forbindelse uden behov for værktøjer.Stik bruges ofte på kabler, mens stikkontakter findes på enheder og paneler.

Adaptere: BNC -adaptere giver mulighed for fleksibilitet i systemdesign ved at muliggøre forbindelsen mellem forskellige typer kabler eller enheder.Adaptere findes i forskellige former, herunder mand-til-mandlig, kvindelig-til-kvindelig og blandet kønskonfiguration.De kan konvertere mellem forskellige forbindelsestyper, såsom fra BNC til SMA (Subminiature Version A) eller andre RF -stik.

Dæmpere: I visse anvendelser skal signalstyrke kontrolleres, især i følsomme RF -systemer, hvor høje effektniveauer kan fordreje ydeevnen.BNC -dæmpere hjælper med at reducere signalstyrken til det ønskede niveau, tilvejebringe forbedret kontrol over signalstrømmen og forebygge udstyrsskader eller interferens.

BNC -designvariationer

Lige BNC -stik: Lige stik er det mest ligetil design, foretrukket for deres enkelhed og lette installation.De tillader kablet at strække sig direkte udad fra forbindelsespunktet, hvilket gør dem ideelle til opsætninger, hvor pladsbegrænsninger ikke er et problem.Deres direkte sti sikrer minimalt signaltab og bevarer integriteten af ​​RF -transmission.

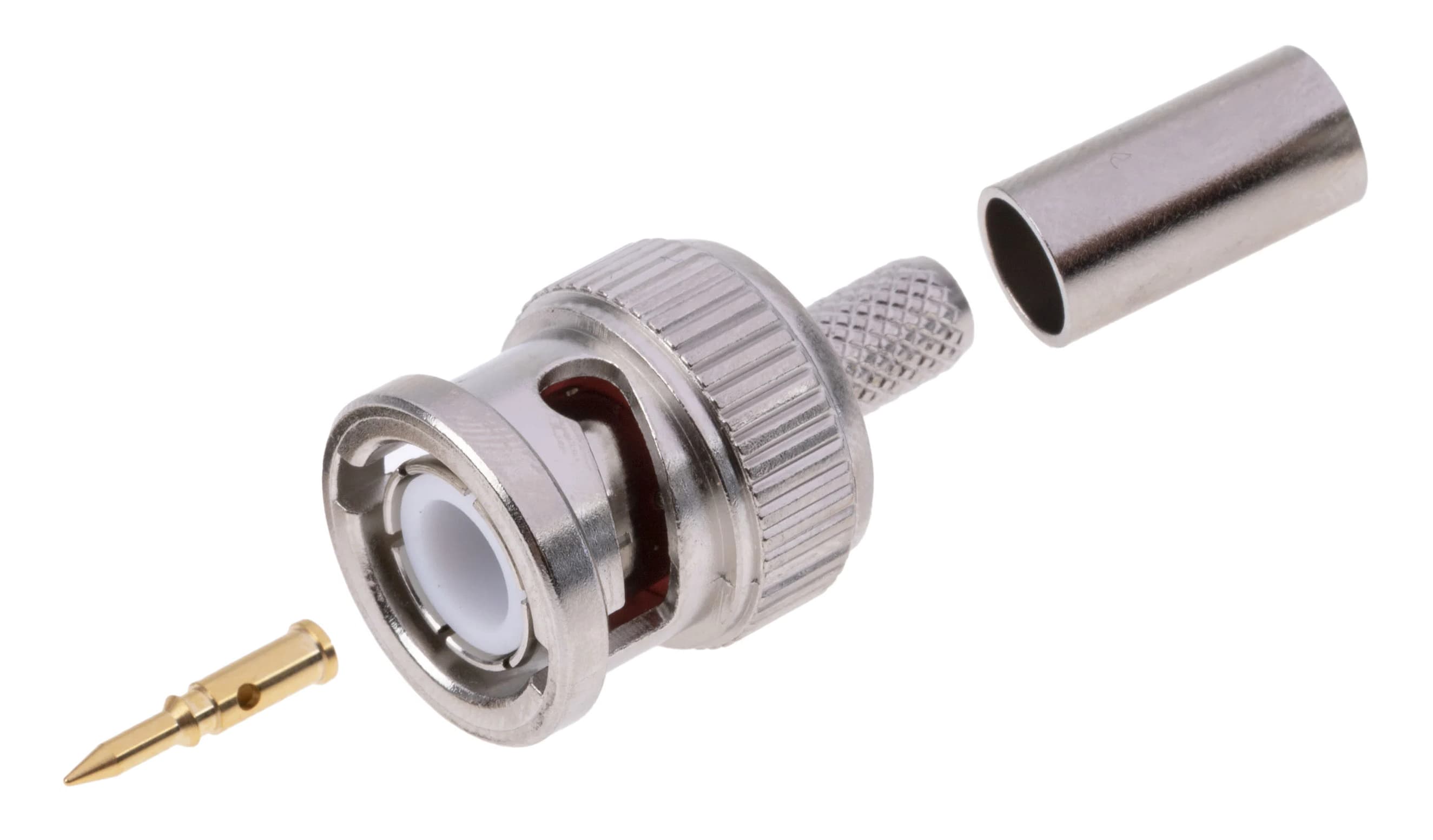

Figur 9: Lige BNC -stik

Højre vinkel BNC-stik: Højre vinkel BNC-stik er designet til applikationer, hvor pladsen er begrænset, såsom i tætpakkede elektroniske stativer eller bag udstyr, der er placeret mod vægge.Selvom disse stik er nyttige i trange rum, kan de indføre en lille mængde signalnedbrydning på grund af ændringen i signalvejsretning.Imidlertid er dette signaltab minimalt og kan kompenseres for i systemdesignet.

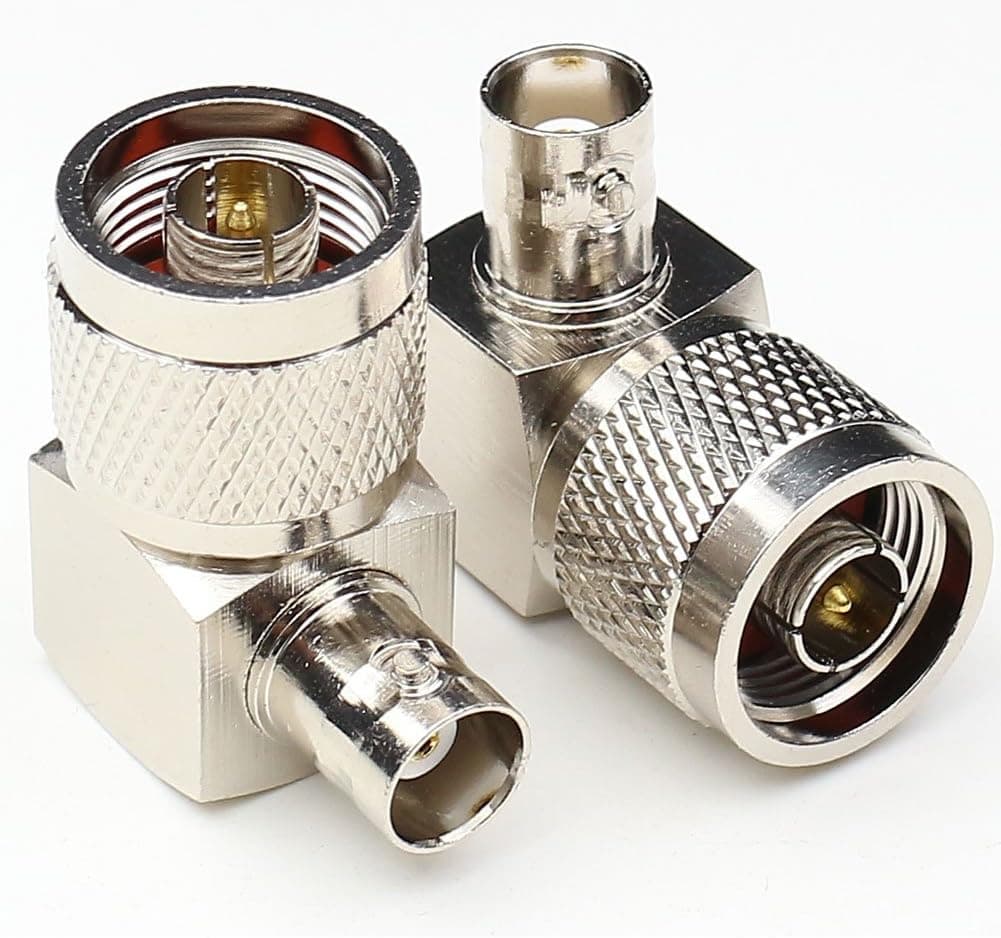

Figur 10: Højre-vinkel BNC-stik

Panelmonteringsstik: Nogle systemer kræver stik, der kan monteres på paneler eller indkapslinger.Disse panelmonterede BNC-stik er designet med flanger eller møtrikker for at sikre dem på plads, hvilket giver et stabilt og sikkert forbindelsespunkt på udstyr.Afhængigt af designet kan de tilbyde forbedret jordforbindelse eller afskærmningsevne for at forbedre signalintegriteten.

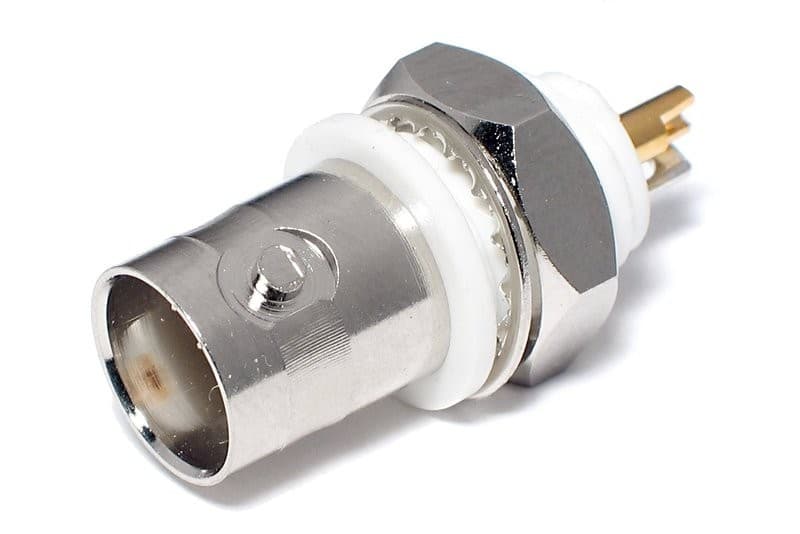

Figur 11: Panelmonteringstik

Forskellige typer af kvindelige BNC -stik

Kvindelige BNC -stik, også kaldet stikkontakter, kommer i forskellige typer for at imødekomme forskellige behov for jordforbindelse og afskærmning.Disse forskelle er vigtige for at holde signalet stærkt og sørge for, at systemet fungerer godt i Rady Frequency (RF) opsætninger.

Enkeltmøtrikstik: Denne stil bruges til lavere frekvenssystemer, hvor jording og matchning af signalets impedans (modstand) ikke er efter behov.Det er let at installere, hvilket gør det til et godt valg til enkle anvendelser, der ikke har brug for høj nøjagtighed.

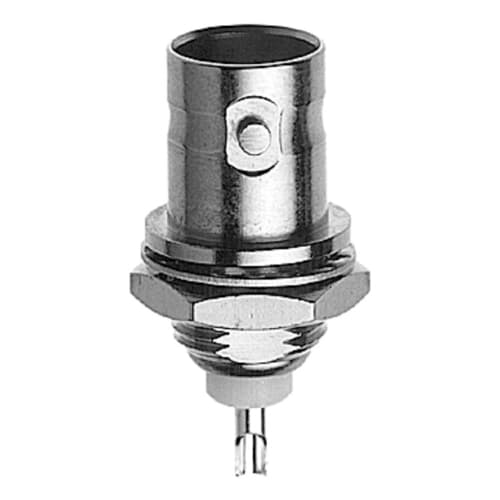

Figur 12: Enkelt-nødens stik

Højfrekvente stik: For mere komplekse anvendelser i systemer, der arbejder med højere frekvenser, er kvindelige BNC -stik med mere omhu for at matche impedansen og holde signalkvaliteten høj.Disse højfrekvente design kan omfatte ekstra jordforbindelsesdele eller bruge specielle materialer til at skære ned på interferens og holde signalet klart.I disse tilfælde kan selv små uoverensstemmelser i impedans få signalet til at reflektere eller svækkes, så disse stik er bygget for at sikre den bedst mulige ydelse.

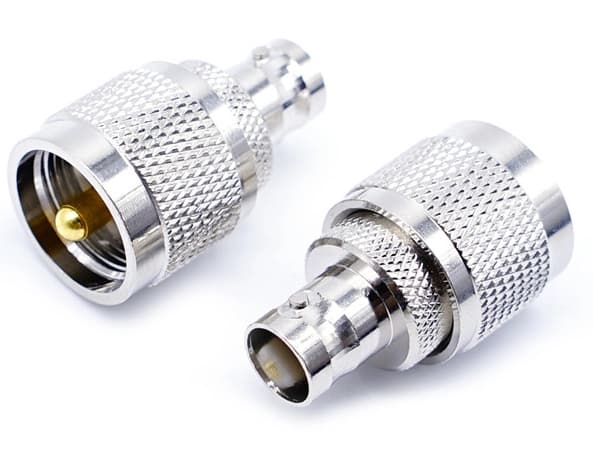

Figur 13: Højfrekvent stik

Hvordan samles BNC -stik?

• Vælg det rigtige stik og kabel

Start med at vælge det korrekte BNC -stik og koaksialkabel.Sørg for, at stikkets impedans (normalt 50 eller 75 ohm) matcher kablet.Beslut også om samlingsmetoden: Crimp, komprimering eller lodde.Hver metode har brug for forskellige værktøjer, så vælg den, der fungerer bedst for dig.

• Forbered kablet

Omhyggelig kabelforberedelse er påkrævet for en god forbindelse.Brug en koaksialkabelstripper til at fjerne det ydre dæksel, det isolerende lag og afskærmningen.Dette vil afsløre den indre ledning, hvilket gør den klar til stikket.Følg længde retningslinjer fra stikets instruktioner, og fold skjoldnet tilbage.

• Fastgør stikket

Crimp -metode: Skub en crimp -ferrule på kablet, indsæt kablet og indsæt derefter kablet i stikket.Den indre ledning skal stikke ud gennem stikket.Skub ferrulen op, og brug et krympningsværktøj til at fastgøre det over kablets ydre lag.

Komprimeringsmetode: Skub kablet ind i stikket, indtil isoleringen er selv med stikets indre stolpe.Brug et komprimeringsværktøj til at stramme stikket på kablet.

Lodningsmetode: Når du har forberedt kablet, skal du indsætte det i stikket.Lodde midtstiften til den indre ledning.I nogle tilfælde skal du muligvis også lodde forbindelseslegemet til kablets skjold.

• Test forbindelsen

Når stikket er vedhæftet, skal du teste forbindelsen for at sikre dig, at det fungerer.Brug en kabeltester eller multimeter til at kontrollere for shorts eller dårlige forbindelser, hvilket sikrer, at alt imødekommer systemets behov.

• Endelig berøring

For ekstra beskyttelse skal du bruge varmekrympende slange over det område, hvor forbindelsen møder kablet.Dette vil beskytte forbindelsen og give den et mere poleret look.

Komprimeringskirtel vs. crimp -metoder

Metode til komprimeringskirtel

Komprimeringskirtelmetoden til at sammensætte BNC -stik er meget fleksibel og fungerer godt til mindre eller brugerdefinerede projekter.Det vælges ofte, når præcision, fleksibilitet og let samling er påkrævet.

Denne metode bruger en loddet pin til at forbinde midten af ​​koaksialkablet.Derefter holder en kirtel kablets skjold (flettet) og den ydre dækning på plads.Komprimeringen fra kirtlen skaber en tæt pasform, hvilket giver god afskærmning og korrekt jordforbindelse for at holde signalet stærkt til højfrekvent brug.

Fordele Ulemper

Komprimeringskirtelmetoden passer til forskellige kabelstørrelser, hvilket gør den alsidig til projekter ved hjælp af forskellige typer kabler.Er måske ikke så hurtig eller konsekvent som andre metoder som i større produktionsjob.

I modsætning til CRIMP -metoden kræver denne tilgang ikke specialiserede værktøjer.Grundlæggende værktøjer som et loddejern og skruenøgler er tilstrækkelige.Til hurtig, højvolumen-stikproduktion kan crimp-metoden være et bedre valg.

Velegnet til laboratorier, brugerdefinerede bygninger eller små projekter, hvor specialiserede værktøjer ikke kræves, og produktionsvolumen er lav.Kompressionskirtelmetoden kan mangle konsistensen leveret af mere standardiserede metoder som krympning, der kan påvirke kvaliteten i gentagne opgaver.

Crimp -metode

Crimp -metoden er det bedste valg til store projekter, hvor du har brug for hurtige, pålidelige og ensartede forbindelser.Den bruger specielle værktøjer til tæt at sikre både midterstiften og kablet til en stærk og konsekvent forbindelse.

Hvordan fungerer det?Først striber du koaksialkablet for at afsløre midtlederen og skjoldet.Derefter krympes en pin på midtlederen, og en metalærme er krympet over fletningen og den ydre dækning.Krympningsværktøjer anvender det rigtige tryk for at sikre en sikker, langvarig forbindelse, der kan håndtere hårde forhold som vibrationer og stress.

Fordele	Ulemper
Crimp -metoden sparer tid, hvilket gør det Perfekt til masseproduktion eller store installationer som i telekom, Broadcasting eller store netværksopsætninger.	Kræver specifikke værktøjer og omhyggelig kabel forberedelse.Uden de rigtige værktøjer eller ordentlig forberedelse kan det resultere i Dårlige forbindelser, der skader signalkvaliteten eller forårsager fejl.
Krimpede forbindelser er holdbare og pålidelig, reducerer chancen for signaltab eller løse forbindelser.	Forkert krympning kan føre til dårligt Forbindelser, der kan resultere i signalnedbrydning eller operationelle fejl.
Crimping -værktøjer er hurtige og producerer Konsekvente resultater, hvilket gør dem ideelle til arbejde med højt volumen, hvor kvalitet og ensartethed betyder noget.	Potentielt højere indledende omkostninger på grund af behovet for specialiserede værktøjer.

Sammenligning af BNC-, SMA- og RCA -stik

Stikstype	Bedst til	Forbindelsestype	Fordele	Almindelige anvendelser
Bnc	Professionelle job med høj pålidelighed	Twist-and-lock	Stærk, stabil og sikker forbindelse	TV Studios, medicinsk udstyr, Broadcasting
RCA	Everyday Consumer Electronics	Push-in	Let at bruge, overkommelig	Hjem Audio/Video Systems, forbruger Elektronik
SMA	Højfrekvent, avancerede systemer	Skrue-on	Håndterer meget høje frekvenser, lille størrelse	Satellitsystemer, mikrobølgeovn Kommunikation

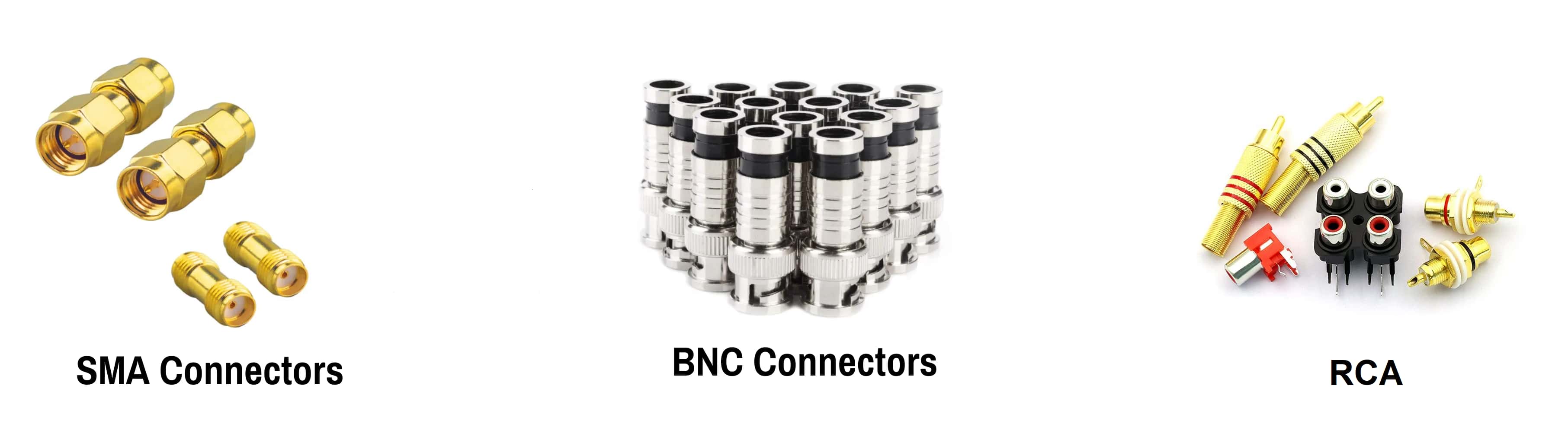

Figur 14: BNC, SMA og RCA -stik

Kabelkompatibilitet med BNC -stik

BNC -stik er alsidige og arbejder med mange typer koaksiale kabler.Nogle almindelige kabler, der bruges med BNC-stik, inkluderer RG-59, RG-6 og RG-11.

RG-59 er fantastisk til kortere afstande og bruges ofte i analoge videoapplikationer, såsom CCTV-systemer.Dens relativt tynde design gør det nemt at installere i trange rum, skønt det er bedst egnet til lavere frekvenssignaler og applikationer, der ikke kræver lange kabelsløb.

RG-6 er stærkere og har højere signalkvalitet end RG-59.Det bruges i digital videooverførsel og internetforbindelser.Dens tykkere isolering og evne til at håndtere højere frekvenser gør det til et valg til opsætninger, der kræver mere robust ydeevne.

RG-11 er kendt for sin evne til at opretholde signalintegritet over lange afstande.RG-11 er den foretrukne mulighed for tv-udsendelser med high-definition, satellitinstallationer og telekommunikationssystemer.Dets tykkere diameter reducerer signaltab, hvilket gør det ideelt til situationer, hvor der kræves lange kabelsløb uden at ofre kvalitet.Da BNC -stik kan arbejde med forskellige kabler, bruges de i både hjemme- og professionelle omgivelser.Denne fleksibilitet gør dem nyttige i mange situationer, fra hjemmelektronik til specialiserede tech -opsætninger.

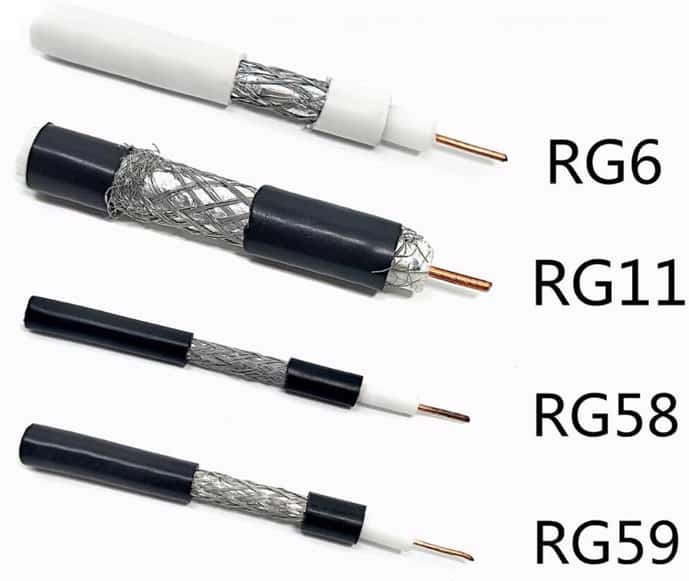

Figur 15: Kabelkompatibilitet med BNC -stik

Konklusion

Denne artikel fremhæver den vigtige rolle, som BNC -stik spiller i moderne elektronik- og telekommunikationssystemer.Det dækker alt fra de grundlæggende typer og design til mere komplekse samlingsteknikker, der viser, hvor fleksible og vigtige disse stik er til at skabe stærke, interferensfrie forbindelser i forskellige situationer.Sammenligningen med andre stik viser, hvorfor BNC -stik ofte vælges til pålidelig anvendelse som Broadcasting og medicinsk udstyr.Diskussionen af ​​kabelkompatibilitet viser også, hvor praktiske og tilpasningsdygtige BNC -stik er til forskellige kabeltyper, hvilket hjælper dem med at arbejde godt i mange indstillinger.Generelt giver denne artikel en bedre forståelse og fungerer som en nyttig guide til at vælge det rigtige BNC-stik til at forbedre systemets ydeevne og pålidelighed i den hurtigt skiftende verden af ​​RF-teknologi.

Ofte stillede spørgsmål [FAQ]

1. Kan BNC -stik genbruges?

BNC -stik kan genbruges, hvis de forbliver i god fysisk tilstand og opretholder elektrisk integritet.De vigtigste faktorer, der bestemmer genanvendelighed, er fraværet af fysisk skade på forbindelsesorganet og stifterne og evnen til at opretholde en sikker og stabil forbindelse, når den parres.Før du genbruger et BNC -stik, skal du inspicere det for bøjede stifter, slidte eller beskadigede tråde og eventuelle andre tegn på slid eller skade, der kan kompromittere forbindelsen.

2. Hvad er en BNC -adapter?

En BNC -adapter er en enhed, der bruges til at grænseflade mellem BNC -stik og andre typer stik eller mellem forskellige køn eller impedanser af BNC -stik.Det fungerer som en bro, der muliggør kompatibilitet og udvider funktionaliteten af ​​eksisterende kabelopsætninger.Almindelige typer inkluderer BNC til SMA, BNC til N-type eller kønsskiftende adaptere fra mandlige til kvindelige BNC-stik.

3. Hvad er en BNC -splitter?

En BNC -splitter bruges til at opdele et enkelt BNC -input i flere udgange, hvilket gør det muligt at distribueres et signal til flere enheder.Det bruges i videoapplikationer, hvor et enkelt kamerafoder skal sendes til flere skærme eller optagelsesudstyr.Splitteren skal være i stand til at håndtere båndbredden og hyppigheden af ​​signalet for at undgå nedbrydning.

4. Hvad er et BNC -han- og kvindeligt stik?

Et BNC -hanstik er kendetegnet ved en metalstift i midten og en roterende ring med bajonetlugs, der bruges til at fastgøre det til et kvindeligt stik.I modsætning hertil har den kvindelige BNC -stik en beholder til den mandlige pin og slots til at rumme bajonetlugs på det mandlige stik.Dette design giver mulighed for hurtig tilslutning og afbrydelse, samtidig med at den sikrer en stabil og pålidelig koaksial forbindelse.

5. Hvad er den maksimale frekvens, der kan overføres ved hjælp af BNC -stik?

Den maksimale frekvens, der effektivt kan overføres ved hjælp af BNC -stik, er typisk op til 4 GHz.Imidlertid kan det faktiske brugbare frekvensområde afhænge af den specifikke design og kvalitet af stikket.BNC-stik af høj kvalitet kan håndtere frekvenser i den øverste ende af dette interval, men standardtyper er mere brugt op til 2 GHz.For applikationer, der kræver højere frekvenser, anbefales stik som SMA eller N-type på grund af deres bedre ydelse ved høje frekvenser.
