CD4050 Ikke-inverterende buffer IC: En omfattende oversigt

CD4050 IC er en meget anvendt hex-pufferchip med seks ikke-inverterende buffere.Det er perfekt til applikationer som signalregenerering og konvertering på spændingsniveau.Denne artikel dækker dens funktioner, arbejdsprincipper, pin-konfiguration og applikationer på en enkel, læservenlig måde.

Katalog

CD4050 IC Oversigt

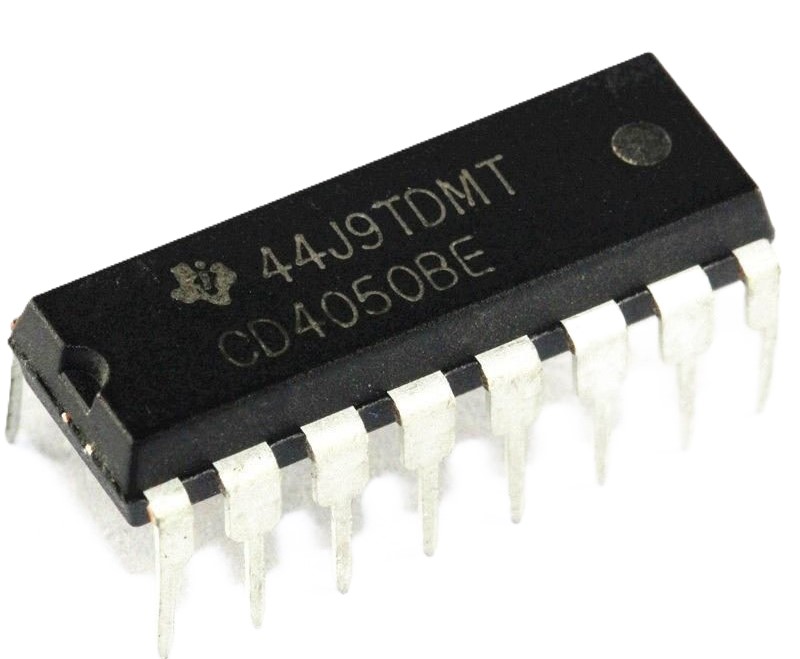

De CD4050 IC er en hexbufferchip med seks ikke-inverterende buffere, der passerer signaler uændret, ideel til spændingsniveau-konvertering og signalregenerering.Det kan køre op til to TTL- eller DTL -enheder på én gang og tilbyder pålidelig ydelse med lavt strømforbrug.Dens høje synke nuværende kapacitet sikrer, at den håndterer flere belastninger effektivt, hvilket gør det til et alsidigt valg for digitale kredsløb.

Nøglefunktioner og specifikationer

Dette afsnit indeholder de vigtigste højdepunkter og specifikationer for CD4050 IC, inklusive dets driftsspænding, strømforbrug og ydelsesmetrics.

Parameter	Specifikation
Driftsspænding	3V - 15V DC
Nuværende forbrug (MAX)	50mA
Sink strømkapacitet	Høj synksstrøm til kørsel af 2 TTL -belastninger
Maksimal udgangsspænding på lavt niveau	0,5V ved 5V VCC
Minimum outputspænding på højt niveau	4.95V ved 5V VCC

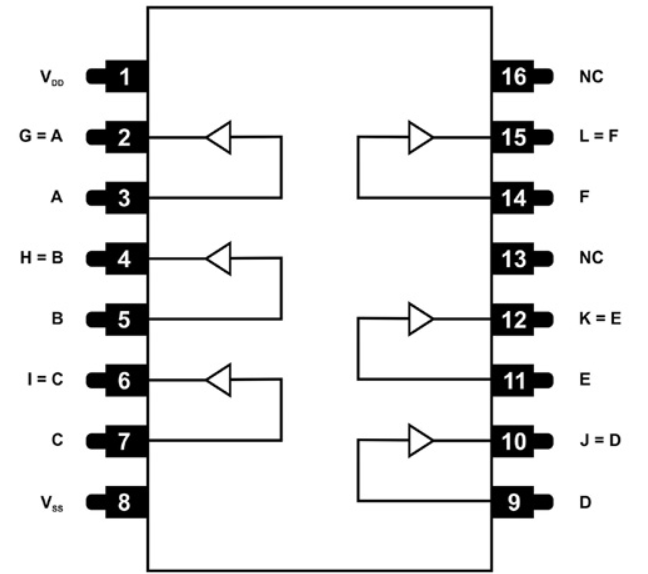

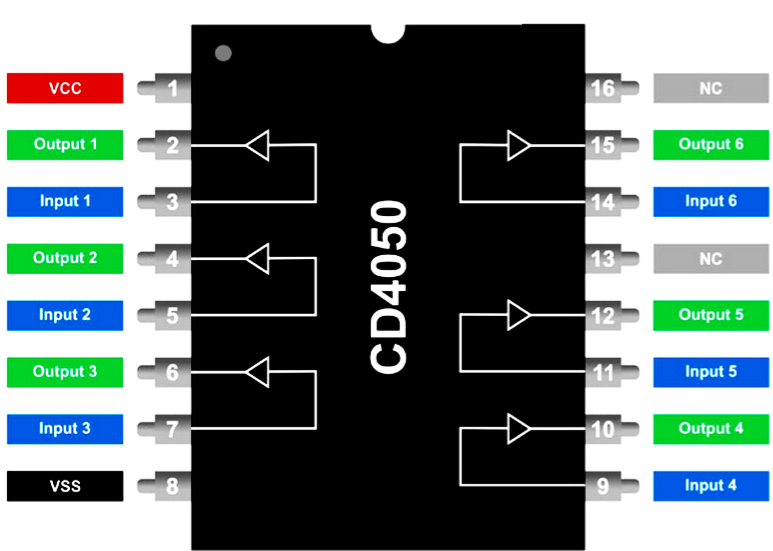

CD4050 IC PIN -beskrivelse

PIN -nummer	PIN -type	Beskrivelse/retning
1	VCC	Positiv inputforsyning
2	G	Ikke-inverteret output 1
3	EN	Input 1
4	H	Ikke-inverteret output 2
5	B	Input 2
6	jeg	Ikke-inverteret output 3
7	C	Input 3
8	Vsss	Negativ forsyning
9	D	Input 4
10	J	Ikke-inverteret output 4
11	E	Input 5
12	K	Ikke-inverteret output 5
13	NC	Ingen forbindelse
14	F	Input 6
15	L	Ikke-inverteret output 6
16	NC	Ingen forbindelse

Funktionel arbejde med CD4050-ikke-inverterende buffer IC

CD4050 IC er designet med ikke-inverterende buffere, der opretholder indgangssignalet som det er uden at ændre dens logiske tilstand.I modsætning til en inverter, der vipper signalet, sikrer en ikke-inverterende buffer, at output matcher input.Dets primære formål er at styrke signalet og levere en klar høj eller lav ved udgangen.

Hver buffer inden for IC har et enkelt input og en enkelt output.Outputet er altid lig med input, hvilket gør det velegnet til applikationer, hvor signalintegritet skal bevares.Disse buffere kan også indføre en let udbredelsesforsinkelse, som kan være nyttig i specifikke kredsløbsdesign.

Internt design og logikdiagram over CD4050 IC

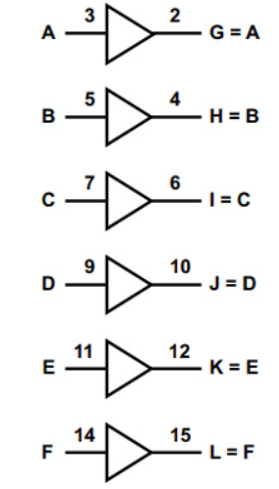

Den interne struktur af CD4050 IC indeholder seks ikke-inverterende buffere, der hver er knyttet til specifikke input- og udgangsstifter.Billedet herunder illustrerer, hvordan disse buffere er arrangeret inden for IC og viser deres forbindelser til de tilsvarende stifter.For eksempel, når et signal påføres til at indtaste en (pin 3), vil output være identisk ved G (pin 2).Tilsvarende svarer input B til output H, input C til output I, og så videre.

Denne konsistente opførsel sikrer, at IC pålideligt spejler indgangssignaler ved dens output uden ændringer i deres logiske tilstand.

Tabellen nedenfor fremhæver sandhedstabellen for IC, hvilket bekræfter, at output altid matcher input.Uanset om input er høj eller lav, afspejler output den samme tilstand, hvilket sikrer problemfri signalintegritet.

Indgangssignal (A, B, C, D, E, F)	Output Signal (G, H, I, J, K, L)
HØJ	HØJ
LAV	LAV

Pakningsvarianter og tilgængelighed

• SOIC

• PDIP

• CDIP

Anvendelser af CD4050 IC

Høj til lavt logisk niveau konverter

CD4050 IC bruges til sikkert at tilpasse signaler fra højere til lavere spændingsniveauer, hvilket muliggør kompatibilitet mellem kredsløb, der fungerer ved forskellige spændinger.

DTL- eller TTL -hex -konvertere

Denne IC fungerer som en hex -konverter, hvilket tillader glat grænseflade mellem DTL- og TTL -logikfamilier og håndterer flere signaler med lethed.

CMOS strømvask eller kilde driver

CD4050 kan fungere som en strømvask eller kilde, hvilket sikrer stabil strømstrøm for at drive flere belastninger i CMOS -systemer effektivt.

2D Model og PCB Design Reference

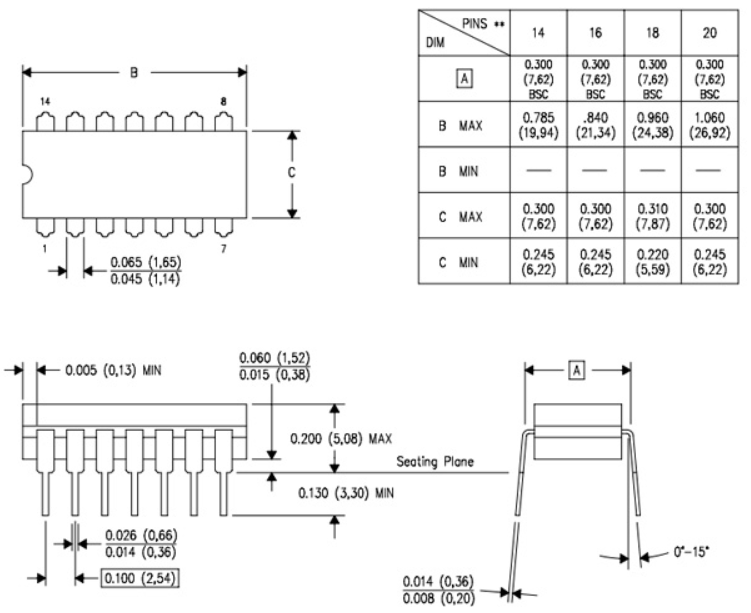

2D-modellen af ​​den ikke-inverterende IC, der er vist nedenfor, inkluderer dens dimensioner i både millimeter og inches.Disse oplysninger er nyttige til at oprette brugerdefinerede fodaftryk og er ideel til brug i PCB -design og CAD -modellering.
