Opladningsmetoder

Udviklingen af ​​batteriteknologi har fremskaffet ny elektronik, elbiler og vedvarende energi.At vide, hvordan forskellige batteriopladningsmetoder fungerer, er vigtige for at få den bedste ydelse og den længste levetid fra batterier.Denne artikel ser på forskellige opladningsmetoder, som konstant spænding (CV) og konstant strøm (CC), deres kombinationer og nye metoder som Constant Power (CP) opladning.Det dækker også avancerede teknikker som pulsopladning og den innovative IUI -opladningsmetode, der er designet til specifikke typer batterier.Hver metode har sine egne fordele og er bedst til visse anvendelser, der viser de detaljerede behov for moderne batteriteknologi.Denne artikel forklarer ikke kun, hvordan disse metoder fungerer, men viser også, hvordan de bruges i nutidens tech-drevne verden, og sætter scenen for et detaljeret kig på hver opladningsmetode, hvordan de fungerer og de teknologiske fremskridt, der fortsat ændrer området forBatteriopladning.

Katalog

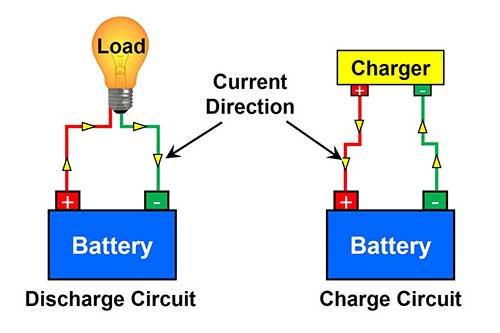

Figur 1: Batteriopladning fungerer

Konstant spænding opladning

Konstant spænding (CV) opladning er en metode, hvor spændingen, der påføres et batteri, forbliver fast i hele opladningsprocessen.Dette adskiller sig fra konstant strøm (CC) opladning, hvor strømmen holdes konstant, mens spændingen varierer.Ved CV -opladning oplades batteriet, indtil det når et forudbestemt spændingsniveau.På dette tidspunkt opretholdes spændingen, og strømmen falder, når batteriet nærmer sig fuld opladning.Denne metode sikrer, at spændingen forbliver inden for et sikkert interval og forhindrer overopkrævning og potentiel batteriskade.

Denne opladningsmetode krævede i den sidste fase af opladning af lithium-ion-batterier.Det giver præcis spændingskontrol, hvilket sikrer, at hver celle i batteripakken når det optimale ladningsniveau uden at overskride den maksimale spændingsgrænse, der kan skade batteriets kemi og levetid.

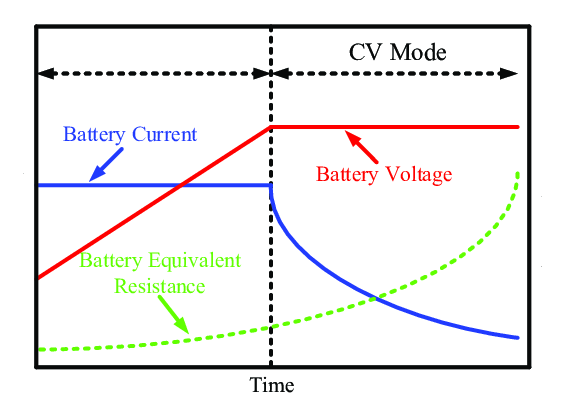

Figur 2: Graf over den konstante spænding (CV) opladning

Hvor konstant spænding (CV) opladning fungerer?

Her er en detaljeret sammenbrud af CV -opladningsfasen:

I den konstante strøm (CC) fase oplades batteriet, indtil det rammer en specifik spændingstærskel, tæt på sin maksimale kapacitet (ca. 4,2 volt pr. Celle for de fleste lithium-ion-batterier).

Når denne tærskel er opfyldt, overgår opladningskredsløbet fra CC til CV -tilstand.Opladeren påfører derefter en konstant spænding på batteriet.

I starten af ​​CV -fasen er ladestrømmen høj.Når cellespændingen nærmer sig opladerspændingen, falder strømmen gradvist.Dette sker, fordi den potentielle forskel mellem opladeren og batteriet reduceres, hvilket naturligvis begrænser den aktuelle strøm i henhold til Ohms lov.

Når batteriet fortsætter med at oplade, kræves mindre strøm for at opretholde spændingen.Denne faldende strøm indikerer, at batteriet nærmer sig sin fulde opladningskapacitet.

Opladningsprocessen slutter, når strømmen falder til en lille brøkdel af den indledende opladningshastighed, ofte ca. 10% af startstrømmen.Dette fald i de nuværende signaler om, at batteriet er fuldt opladet.

Konstant strømopladning

Konstant strøm (CC) opladning er en batteriopladningsmetode, hvor en fast strøm leveres til batteriet, indtil det når et specifikt spændingsniveau.I modsætning til konstant spænding (CV) opladning, hvor spændingen forbliver stabil og strømmen falder, når batteriet oplades, opretholder CC -opladning en stabil strøm gennem opladningsprocessen.Denne strøm er specificeret af batteriproducenten eller bestemt baseret på batteriets egenskaber.Når den konstante strøm strømmer ind i batteriet, øges dens spænding.Når batteriet når sin udpegede spændingstærskel, kan opladningsmetoden muligvis skifte til konstant spændingsopladning for at afslutte cyklussen, hvilket sikrer, at batteriet er fuldt opladet uden overopladning.

Det grundlæggende princip for CC -opladning involverer at holde strømmen flyder ind i batterikonstanten i hele opladningsfasen.Dette opnås ved hjælp af aktuelle reguleringskredsløb eller enheder, der overvåger og justerer den aktuelle output, der matcher det ønskede niveau.Denne metode sikrer effektiv energioverførsel og minimerer stress på battericellerne.Konstant strømopladning bruges i vid udstrækning i forskellige applikationer, herunder forbrugerelektronik, elektriske køretøjer og industrielt udstyr på grund af dets enkelhed og effektivitet i opladning af batterier sikkert og pålideligt.

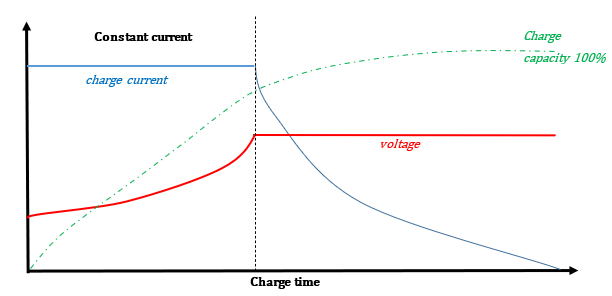

Figur 3: Graf over den konstante strømopladning

Emerging Technologies in Battery Constant Constive (CC) opladning

Fremskridt på dette felt er drevet af behovet for mere effektive, hurtigere og sikrere opladningsløsninger med fokus på innovative materialer, batteristyringssystemer og smarte algoritmer.Nedenfor er en engagerende oversigt over disse nye teknologier:

Kategori	Teknologi	Beskrivelse	Fordele
Elektrodematerialer	Siliciumanoder	Silicium kan opbevare ti gange mere lithium ioner end grafit, der fører til højere energitætheder og hurtigere opladning.	Højere energitæthed, hurtigere opladning
	Lithiummetalanoder	Lithiummetal tilbyder højere kapacitet, men udgør risici ved kortslutninger fra dendritter.Løsninger inkluderer avanceret Elektrolytter og solid-state design.	Højere kapacitet, forbedret sikkerhed
Batteriadministrationssystemer (BMS)	Adaptiv CC -opladning	Overvåger hver cellens ladning, temperatur, og sundhed, justering af strømmen i realtid ved hjælp af maskinlæring og Avancerede algoritmer.	Optimeret effektivitet, langvarigt batteri liv
Trådløs CC -opladning	Resonans induktiv kobling & Magnetisk resonans	Teknikker, der tillader effektiv energi Overfør over korte afstande uden fysiske stik, der nu skaleres til større applikationer som EVs.	Sømløs, hurtig energiopfyldning til Evs
Nanoteknologi	Carbon Nanotubes & Graphene	Nanostrukturerede materialer med usædvanlige Elektrisk ledningsevne og overfladeareal, inkorporeret i batteri Elektroder for at reducere opladningstiderne og forbedre holdbarheden.	Hurtigere opladning, forbedret batteri holdbarhed
	Hybrid superkapacitor-battery-systemer	Kombination af superkapacitorer til hurtig Opladning i CC -fasen med batterier til opbevaring af høj energi.	Høj effekt og energitæthed, hurtig Opladningskapaciteter
Software og kontrol	AI & forudsigelig modellering	Bruger enorme dataanalyse til at bestemme Optimale opladningsparametre, læring fra tidligere cyklusser for at forfine opladningen profiler og forhindrer overopkrævning og overophedning.	Hurtigere, sikrere og mere effektiv Opladning
IoT -integration	IoT-aktiverede opladere og batterier	Muliggør kommunikation mellem opladere, batterier og centraliserede systemer for at optimere opladningsplaner og overvåge Batterisundhed i realtid.	Omkostningsbesparelser, gitterbelastning afbalancering, Overvågning i realtid for batterilonge og pålidelighed
Lovgivningsmæssig og standardisering	Regulerings- og standardiseringsbestræbelser	Fastlægger retningslinjer for sikkert og Effektiv implementering af nye CC -opladningsteknologier, der sikrer Kompatibilitet og sikkerhed på tværs af forskellige applikationer og producenter.	Letter markedsintegrationen, sikrer Sikkerhed og kompatibilitet

Hybrid konstant spænding/konstant strøm (CVCC) opladning

Hybrid CVCC (konstant spænding, konstant strøm) opladning er en moderne måde at oplade batterier på.Den bruger både konstant spænding og konstante strømteknikker til at gøre opladningsprocessen bedre.Hovedmålet med hybrid CVCC -opladning er at få batterier til at vare længere, oplade sikkert og arbejde effektivt.Denne metode er nyttig til elbiler, forbrugergadgets og opbevaring af vedvarende energi.

Traditionel opladning bruger enten konstant spænding eller konstant strøm hele tiden.I konstant strøm (CC) opladning får batteriet en stabil strøm, indtil det rammer en bestemt spænding.I konstant spænding (CV) opladning får batteriet en stabil spænding, mens strømmen langsomt falder, når batteriet fyldes op.Hybrid CVCC -opladning kombinerer disse to måder at løse deres problemer og bruge deres styrker på.

Formålet med hybrid CVCC -opladning er tredobbelt.Først sigter det mod at forkorte opladningstiden, mens det sikkert fylder batteriet til dets maksimale kapacitet.Dette er meget vigtigt for ting som elbiler, der har brug for hurtig opladning for at reducere nedetid.For det andet hjælper det batteriet med at vare længere ved at undgå overopladning og overophedning, almindelige problemer med traditionel opladning.Ved omhyggeligt at kontrollere spændingen og den nuværende reducerer hybrid CVCC -opladning slid på battericellerne.Til sidst øger denne metode energieffektivitet ved at sikre, at strømmen, der leveres til batteriet, er optimeret, hvilket reducerer energitab og gør bedre brug af tilgængelig strøm.

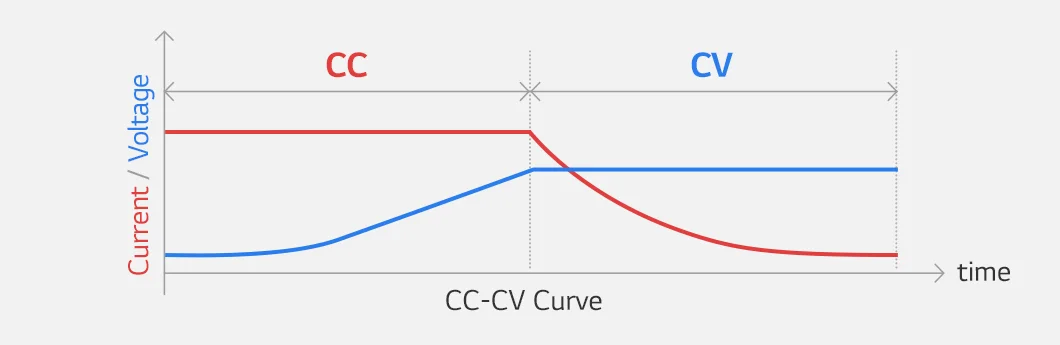

Figur 4: Graf over CVCC -opladningen

Hvordan hybrid konstant spænding/konstant strøm (CVCC) opladning fungerer?

Indledende fase: Høj strøm

Den hybrid konstante spænding/konstante strøm (CVCC) opladningsmetode starter med at oplade batteriet med en høj strøm.I denne fase leverer opladningssystemet en konsekvent, høj strøm til batteriet uanset dens spænding.Denne tilgang oplader hurtigt batteriet til et niveau af dets kapacitet inden for kort tid.Den høje nuværende fase kræver hurtigt at bringe batteriet til en anvendelig tilstand.

Når batteriet absorberer den indkommende strøm, stiger dens spænding.Opladningssystemet overvåger batteriets spænding og strøm for at sikre, at sikkerhedsgrænser ikke overskrides.Denne fase er effektiv til batterier, der er i stand til at håndtere høje strømindgange uden skader eller overdreven varme.Varigheden af ​​denne fase varierer afhængigt af batteritypen og kapaciteten, men sigter mod hurtigt at oplade batteriet til et forudbestemt spændingsniveau.

Overgangsfase: gradvis reduktion i strøm

Når batteriets spænding nærmer sig målet, overgår opladningssystemet til den anden fase, hvor det aktuelle reduceres.Når batteriet når en specifik spændingstærskel, reducerer systemet strømmen, mens den holder spænding konstant.Dette hjælper med at forhindre overopladning og reducerer stress på battericellerne.

Overgangsfasen kræver en balance mellem at opretholde konstant spænding og sikre, at de nuværende forbliver inden for sikre niveauer.Systemet bruger algoritmer og feedbackmekanismer til at overvåge batteriets tilstand og justere strømmen.Målet er at bringe batteriet tættere på fuld kapacitet, samtidig med at de minimerer overopladning af risici.Denne fase finjusterer energiindgangen for at sikre optimal opladningseffektivitet og sikkerhed.

Afsluttende fase: At nå spændingsmålet

I den sidste fase opretholder opladningssystemet en konstant spænding, mens strømmen tillader, at strømmen aftager til nul.Når batteriet nærmer sig fuld opladning, falder det nuværende behov for at opretholde den konstante spænding.Denne fase sikrer, at batteriet er fuldt opladet uden overopladning eller forårsager skade.

Vedligeholdelse af en konstant spænding i denne fase giver batteriet mulighed for at fuldføre sin ladningscyklus sikkert og effektivt.Opladningssystemet overvåger fortsat batteriets spænding og strøm, hvilket foretager justeringer i realtid for at holde spændingen stabil.Når strømmen når et minimalt niveau eller nul, er opladningsprocessen afsluttet, og batteriet er fuldt opladet.

Denne sidste fase maksimerer batteriets ladekapacitet og beredskab til brug.Ved at kontrollere spænding og strøm gennem hele processen giver Hybrid CVCC -metoden en pålidelig og effektiv måde at oplade batterier, forbedre ydelsen og udvide levetiden.

Konstant strømopladning

Konstant effektopladning bruger en dynamisk tilgang.Det starter med en høj strøm, når batterispændingen er lav og reducerer strømmen, når spændingen øges.Denne metode tilpasser strømforsyning baseret på batteriets tilstand, maksimerer opladningseffektiviteten og reducerer batteristress.

Konstant effektopladning er en teknik, der hovedsageligt bruges til opladning af batterier, hvor indgangseffekten holdes konstant i hele opladningscyklussen.Strøm, defineret som hastigheden for energioverførsel, beregnes ved at multiplicere spænding (V) og strøm (I) (P = V X I).I denne metode, når batteriets spænding øges, justeres strømmen for at sikre, at strømmen forbliver konstant.Denne tilgang optimerer de indledende faser, når batteriet sikkert kan acceptere højere energioverførselshastigheder uden overophedning eller stress.

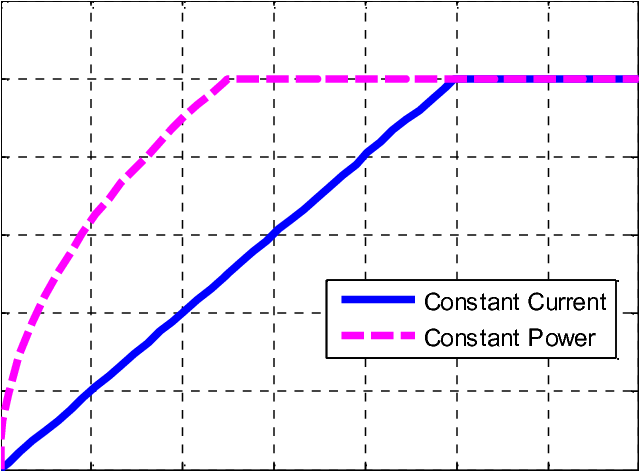

Figur 5: Graf over den konstante strøm kontra konstant strømopladning

Hvordan adskiller det sig fra andre opladningsmetoder?

Konstant effektopladning er forskellig fra de mere almindelige metoder som konstant strøm (CC) og konstant spænding (CV) opladning.Ved konstant strømopladning giver opladeren en stabil strøm til batteriet, selv når spændingen ændres.Dette fungerer godt til at begynde med, men bliver mindre effektiv, da batteriet bliver fyldigere, kan forårsage for meget spænding og understrege batteriet.

Konstant spænding opladning sætter opladeren til en fast spænding, og strømmen falder, når batteriet fylder op.Dette hjælper med at undgå overopladning og sikrer batteriafgiftene fuldt ud uden at gå over spændingsgrænsen.

Konstant effektopladning forsøger at kombinere de gode punkter i begge metoder.Det justerer både strøm og spænding for at holde effektniveauet stabilt.Dette kan opkræve batteriet hurtigt i starten, som konstant strøm, og derefter langsommere, når batterispændingen stiger, som konstant spænding.Denne metode hjælper med at styre stress på batteriet, hvilket gør det til et godt valg for ting, der har brug for hurtig opladning og lang batterilevetid, som elbiler og enheder med høj kapacitet.

Konstant effekt konstant spænding (CPCV) opladning

Konstant effekt konstant spænding (CPCV) kombinerer to metoder: konstant spænding (CV) og konstant effekt (CP).I CV -tilstand holder opladeren spændingen stabil for at undgå overopkrævning af batteriet, når det er næsten fuldt.I CP -tilstand, der bruges i starten, giver opladeren strøm til en konstant hastighed til hurtig opladning, der styrer batteriets varme og stress.

Denne metode begynder med konstant effekt til hurtigt at levere energi ved høje strømme, når batterispændingen er lav.Når batteriet nærmer sig fuld opladning, skifter det til konstant spændingsopladning for at forfine processen og forhindre overspænding.Denne strategi er effektiv til hurtigt opladning af batterier op til en betydelig kapacitet, inden de endelige opladningsstadier optimerer, hvilket sikrer effektivitet og sikkerhed.

CPCV arbejder med forskellige typer batterier, som lithium-ion, der har brug for omhyggelig opladning.Systemet skifter mellem CP og CV baseret på batteriets ladningsniveau og andre faktorer.

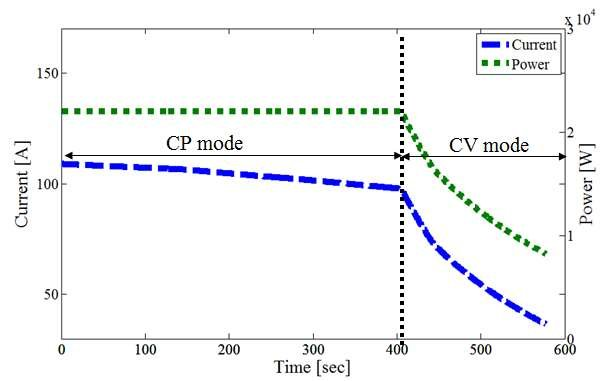

Figur 6: Graf over den konstante effektkonstant spænding (CPCV) opladning

Typer af batterier og enheder, der drager mest fordel af CPCV -opladning

Batterier bedst egnet til CPCV -opladning

CPCV (konstant effektkonstant spænding) opladning er fordelagtig for lithium-ion (Li-ion) og lithium-polymer (Lipo) batterier.Disse batterityper er almindelige i moderne højteknologiske enheder.CPCV -opladning begynder med en konstant effektfase, hvor batteriet hurtigt absorberer en masse energi uden at ramme højspændingsniveauer for tidligt.Når batteriet når en bestemt spænding, skifter opladningen til en konstant spændingsfase og holder spændingen stabil for at afslutte opladningsprocessen sikkert uden at stresse eller overophedes batteriet.

Enheder, der vinder ved CPCV -opladning

• Smartphones og tablets: Disse gadgets har brug for hurtig og effektiv opladning for at forbedre batteriets levetid og ydeevne.

• Laptops: I lighed med smartphones drager bærbare computere fordel af hurtig, men sikker opladning, hjælper med at opretholde batterisundhed til langvarig brug på batterikraft.

• Elektriske køretøjer (EVS): EV'er har store batteripakker, der drager fordel af CPCV -opladning.Metoden oplader hurtigt batteriet til et højt niveau, før den skifter til konstant spænding for sikkert at afslutte processen.

• Kraftværktøjer: Batterier med høj kapacitet i elværktøjer kan genoplades hurtigt og sikkert med CPCV, reducerer nedetid og sikrer, at værktøjerne er klar til brug.

Pulsopladning

Pulsopladning er en metode, der bruges til at oplade batterier ved at anvende bursts af høj strøm, efterfulgt af hvileperioder uden strøm eller en kort udledning.I modsætning til traditionelle metoder, der bruger en konstant strøm af strøm, involverer pulsopladning cykler med opladning og hvile.Denne teknik sigter mod at gentage naturlige opladningsprocesser, der findes i biologiske systemer, optimerer balancen mellem energiindgang og batteriets kemiske stabilitet.

Denne metode kan tilpasses til forskellige batteryper, såsom bly-syre, nikkel-cadmium (NICD), nikkel-metal hydrid (NIMH) og lithium-ion-batterier.Hver type kan kræve unikke pulskonfigurationer, herunder variationer i pulsstyrke, varighed og hvileperioder.

Pulsopladning af en stor fordel er, at det reducerer dannelsen af ​​dendritter i lithium-ion-batterier.Dendritter er nållignende strukturer, der kan dannes under opladning og forårsage kortslutninger, hvilket reducerer batteriets levetid og sikkerhed.Den stop-og-start-karakter af pulsopladning hjælper med at kontrollere, hvordan lithiumaflejringer på elektroderne, hvilket sænker risikoen for, at dendriter dannes.

Pulsopladning kan forbedre batteriets ydeevne og levetid ved at reducere varmeproduktionen under opladning.Dette hjælper med at holde batteriet ved den rigtige temperatur, bevarer dens kapacitet og udvider dets levetid.Dette er vigtigt for batterier med høj kapacitet i elektriske køretøjer og bærbar elektronisk enhed.

Pulsopladning kan også fremskynde opladningsprocessen uden at skade batteriet.Det giver mulighed for hurtigere energiregistrering sammenlignet med kontinuerlig strømopladning og nyttig til applikationer, der har brug for hurtige opladningstider, som nødsituationer eller under korte bilstop.

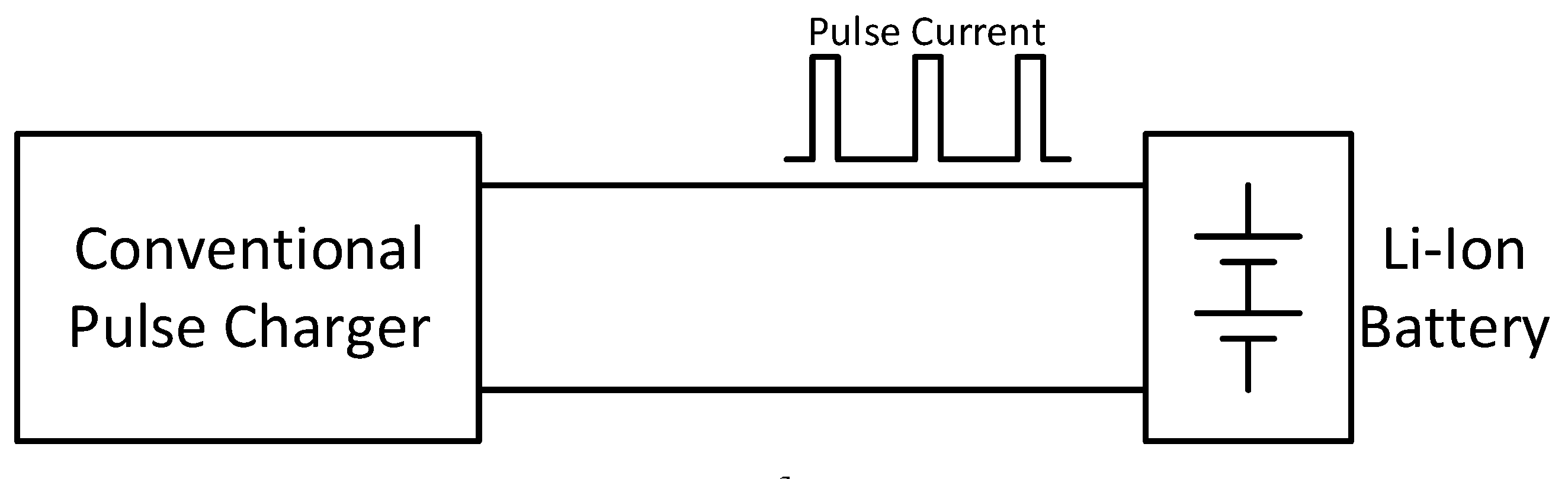

Figur 7: Pulsopladning af lithiumionbatteri

Hvordan pulsopladning fungerer？

Pulsopladning er en avanceret metode til opladning af batterier, der sigter mod at forbedre effektiviteten og levetiden for genopladelige batterier som nikkel-cadmium (NICD), nikkel-metalhydrid (NIMH) og lithium-ion (LI-ion) celler.I modsætning til traditionel kontinuerlig jævnstrøm (DC) opladning leverer pulsopladning opladning kort sagt, kontrollerede bursts eller pulser.Denne metode optimerer opladningsprocessen og adresserer almindelige batteriproblemer såsom overophedning og "hukommelseseffekten" i NICD -batterier.

Pulsopladning fungerer ved at med mellemrum anvende en højere strøm på batteriet i en kort periode efterfulgt af en hvileperiode uden strøm.Disse pulser reducerer den samlede termiske stress på batteriet ved at lade varme spredes i hvileperioderne, hvilket minimerer temperaturstigningen og potentiel skade.

Pulsopladere bruger to hovedtyper af pulser:

• Opladningspulser: Høje strømpulser, der hurtigt oplader batteriet.Amplituden, varigheden og hyppigheden af ​​disse pulser varierer afhængigt af batteritypen og tilstanden.

• Udladningsimpulser: Lejlighedsvis ispedd af ladningsimpulser, hjælper disse med at destratificere batteriets elektrolyt og reducere hukommelseseffekten i NICD -batterier.

Opladeren styrer varigheden af ​​opladningsimpulser og intervaller mellem dem ved hjælp af feedbackmekanismer, der overvåger batteriparametre såsom spænding og temperatur.Denne feedback giver opladeren mulighed for at justere opladningsprocessen, hvilket forbedrer batteriets opladningsaccept og generel sundhed.

Narre opladning

Trickle -opladning er en teknik, der bruges til at holde batterier fuldt opladet, samtidig med at man undgår overopladning.Det fungerer ved at levere en lille, konsekvent strøm af elektricitet til batteriet og matche dets naturlige selvudladningshastighed.Denne metode er nyttig til enheder, der ikke bruges ofte, hvilket sikrer, at de forbliver opladet og klar uden at skade batteriets helbred.

Denne proces anvender en minimal, kontinuerlig strøm, ideel til at opretholde et batteris opladning over lange perioder.Den langsomme opladningshastighed holder batteriet sundt og klar til brug, selv når den er fuldt opladet.Selvom det er gavnligt for standby-batterier, anbefales det ikke til NIMH- og lithium-ion-batterier, da de kan blive beskadiget af langvarig opladning på lavt niveau.

Hovedmålet med at narre opladning er at opbevare et batteri ved optimal ladning på ubestemt tid.Trickle -opladningsprocessen involverer omhyggeligt regulering af den elektriske strøm, der strømmer ind i batteriet.Opladeren kontrollerer først batteriets spænding for at beslutte, hvor meget strøm der skal leveres.Hvis spændingen er under målet, leverer opladeren en højere strøm for at genoplade den.Når målspændingen er nået, skifter opladeren til en lavere, stabil strøm, der matcher batteriets selvudladningshastighed.Denne tilgang holder batteriet fuldt opladet uden risiko for overopladning, der forlænger sit liv og ydeevne.

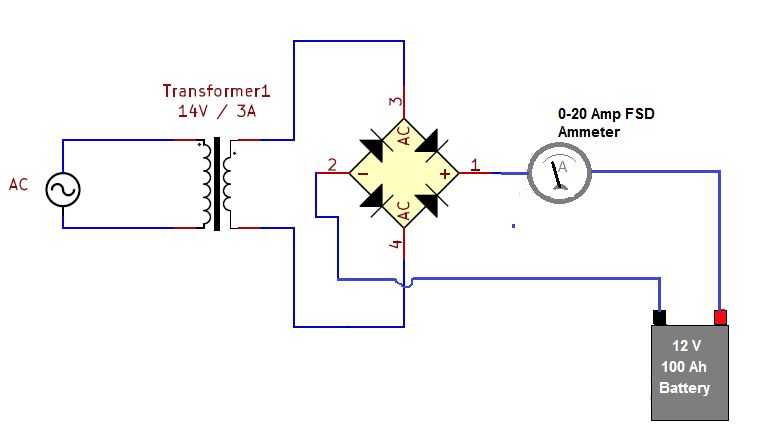

Figur 8: Stikbatteriopladning

Egnethed til forskellige typer batterier og applikationer

Ledesyrebatterier: Både float og pulsopladning er egnede.Float -opladning foretrækkes ofte til stationære anvendelser som nødsituationssystemer.

Nikkel-cadmium-batterier: Disse batterier kan bruge både puls- og floatopladning, fordelagtige, når overopladning er et problem.

Lithium-ion-batterier: Disse er ikke egnede til trick eller floatopladning på grund af deres følsomhed over for overopladning.Pulsopladning med kontrollerede bursts og passende kredsløb er bedre egnet til at beskytte og vedligeholde lithium-ion-batterier.

Konstant strøm i flere trin (MCC) opladning

Konstantstrøm med flere trin (MCC) er en avanceret teknik til opladning af battericeller, især lithium-ion og bly-syrebatterier.Denne metode involverer forskellige stadier af konstant strømopladning, hver skræddersyet til forskellige faser af batteriets ladningscyklus.Hovedmålet med MCC -opladning er at forbedre batteriets sundhed og levetid ved at justere strømmen leveret i forskellige faser af opladningsprocessen.

I den første fase påføres en højere konstant strøm for hurtigt at oplade batteriet til en del af dens kapacitet.Denne fase, kendt som bulkopladning, øger effektivt batteriets ladningsniveau.

Når batteriet når visse spændingstærskler, skifter opladningssystemet til trin med lavere strømme.Disse faser giver finere kontrol, hvilket forhindrer overopladning og reduktion af stress på battericellerne.Denne omhyggelige modulation hjælper med at bevare batteriets levetid og effektivitet.

Figur 9: Graf over den multi-trins konstante strøm (MCC) opladning

Fordele ved MCC -opladning

Aspekt	MCC opladning
Batteri Sundhed	Minimerer stress under opladning
Strøm Justering	Justerer baseret på batteriets opladningsniveau
Overophedning Forebyggelse	Reducerer strømmen, når afgiften stiger til forhindre overophedning
Batteri Levetid	Forbedrer den generelle sundhed og levetid
Temperatur Ledelse	Holder temperaturen inden for optimale intervaller
Spænding Ledelse	Forhindrer overdreven spændingsstress
Effektivitet	Gebyrer hurtigt uden at ofre sikkerhed
Kapacitet og stabilitet	Opretholder højere kapacitet og stabilitet over levetid
Anvendelse Egnethed	Velegnet til forskellige applikationer (elektronik, køretøjer)

Taper nuværende opladning

Taperstrømopladning, afledt af den konstante spændingsmetode, reducerer opladningsstrømmen, når batterispændingen stiger.Denne enklere metode kræver omhyggelig overvågning for at forhindre overopkrævning, især i forseglede bly-syrebatterier, for at undgå nedbrydning eller fiasko.

Efterhånden som batteriet oplades, stiger dens interne modstand og kan forårsage højere temperaturer og mulige skader, hvis den indledende høje opladningsstrøm holdes den samme.Reduktion af strømmen sikrer opladeren, at batteriet bliver mindre aktuelt, da det opkræver mere, hvilket sænker risikoen for overophedning og udvidelse af batteriets levetid.

Sammenlignet med andre batteriopladningsmetoder er den tilspidsede strømopladning enklere og ofte mere sikker.Det er forskelligt fra mere komplekse teknikker som pulsopladning eller konstant strøm/konstant spænding (CC/CV), der oplades, der bruges til lithium-ion-batterier.Disse metoder kan oplade batterier hurtigere og mere effektivt, men har brug for mere avancerede systemer for at kontrollere opladningsprocessen sikkert.

Burp opladning

Også kendt som refleks eller negativ pulsopladning involverer opladning af kort udladningspulser under opladning af hvile.BURP-opladning er en metode, der bruges til at forbedre levetiden og effektiviteten af ​​nikkelbaserede batterier, såsom nikkel-cadmium (NICD) og nikkel-metal hydrid (NIMH) batterier.Denne teknik involverer kort at afbryde opladningsprocessen med korte udladningsimpulser.Disse korte udledninger frigiver gasbobler, der akkumuleres i battericellerne under normal opladning.Denne udgivelse, ofte kaldet "Burping", forhindrer opbygning af tryk og reducerer hukommelseseffekten, en tilstand, der kan reducere et batteris kapacitet og levetid, hvis det gentagne gange genoplades uden at blive udledt fuldt ud.

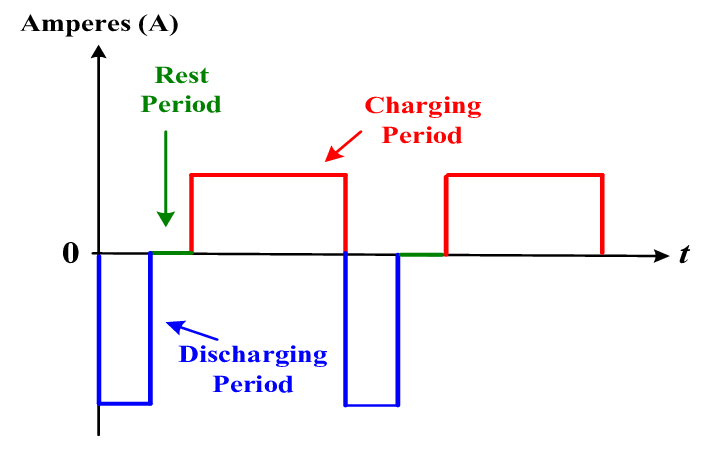

Figur 10: Burp -opladningsdiagram

Hvordan burp opladning fungerer？

Sådan fungerer det, og hvorfor det er fordelagtigt:

Når de oplades, kan disse batterier danne gasbobler på deres elektroder og blokere strømmen af ​​elektricitet.Burp -opladning involverer korte udledninger, eller "burps", der hjælper med at poppe disse bobler, hvilket holder elektriciteten flyder glat.

De korte udledninger hjælper med at holde det indre miljø i batteriets stald.Reduktion af gasopbygning og internt tryk sikrer BURP -opladning en mere jævn fordeling af ladning inden for batteriet.

Burp -opladning reducerer risikoen for overopladning og overophedning, almindelige problemer med traditionelle opladningsmetoder.Dette gør opladningsprocessen hurtigere og sikrer batteriafgifterne fuldt og jævnt.

Ved at forhindre opbygning af gas og overophedning hjælper BURP -opladning med at bevare batteriets interne komponenter.Dette fører til en længere levetid for batteriet.

IUI -opladning

IUI-opladning er en moderne metode til hurtig opladningsstandard oversvømmet bly-syrebatterier.Det involverer tre faser: en indledende konstant strømfase, indtil en fast spænding er nået, en konstant spændingsfase, hvor strømmen falder indtil et andet forudindstillet niveau, og en endelig tilbagevenden til konstant strøm.Denne tilgang sikrer selv opladning på tværs af alle celler og maksimerer ydeevne og levetid.

IUI-opladningsmetoden er gavnlig for standard oversvømmede bly-syrebatterier, fordi den sikrer selv opladning på tværs af alle celler, god til at opretholde optimal ydelse og udvide batteriets samlede levetid.IUI -opladning kontrollerer strøm og spænding for at forhindre overopladning eller underopkrævning, hvilket reducerer risikoen for batterisvigt.Det forkorter også opladningstiden, hvilket gør det effektivt og praktisk til mange anvendelser.

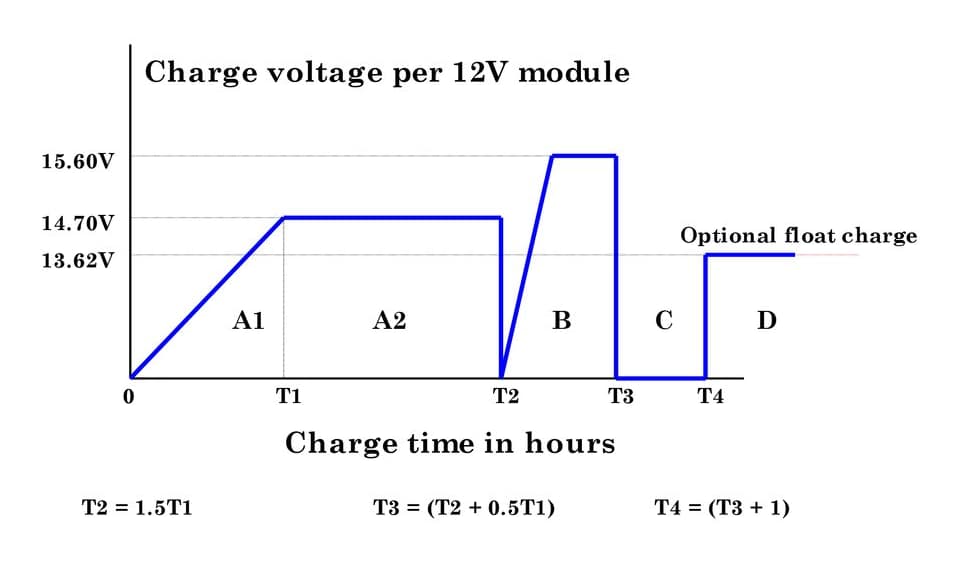

Figur 11: IUI -opladningsdiagram

Flyder opladning

Float-opladning er en teknik, der hovedsageligt bruges med bly-syrebatterier i nødsituationssystemer.Denne metode involverer tilslutning af batteriet og belastningen til en konstant spændingskilde.Spændingen holdes lige under batteriets maksimale kapacitet.Denne omhyggelige kontrol med spænding forhindrer overopladning og sikrer, at batteriet altid er klar til brug.

Praktisk set holder floatopladning batteriet fuldt ud klar uden risiko for overopkrævning.Den konstante spændingskilde udligner batteriets naturlige selvudladning og holder sin ladning på et optimalt niveau.Denne metode er meget nyttig til systemer, hvor batteriet skal være klar på ethvert tidspunkt, som uafbrudt strømforsyning (UPS), nødbelysning og standbygeneratorer.

Brug af floatopladning hjælper med at bevare batteriets pålidelighed og sørge for, at det kan give strøm, når det er nødvendigt.Det reducerer også behovet for hyppig vedligeholdelse og overvågning, hvilket gør det til en praktisk og effektiv måde at holde nødkraftsystemer klar.

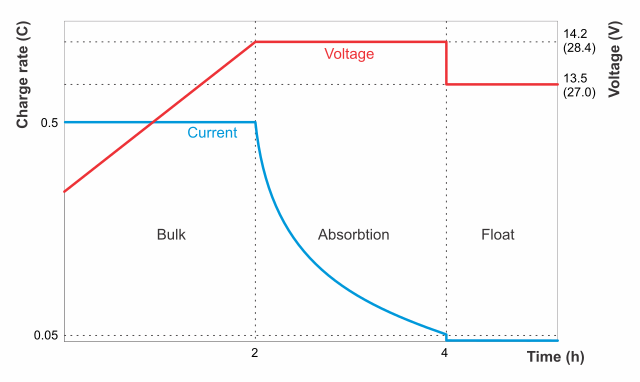

Figur 12: Float -opladningsdiagram

Tilfældig opladning

Tilfældig opladning er en metode, der bruges, når strømforsyningen er upålidelig eller ændrer sig meget.Dette sker ofte i situationer som køretøjer med skiftende motorhastigheder eller solcellepaneler, der er berørt af vejret.

I køretøjer kan motorhastigheder variere meget, hvilket forårsager uregelmæssige effektudgange, der gør det svært for et batteri at oplade korrekt.Tilsvarende producerer solcellepaneler elektricitet baseret på sollys og kan ændres hurtigt på grund af skyer eller tidspunkt på dagen.Disse ændringer kan lægge en masse stress på batterier, hvis de ikke håndteres rigtigt.

For at håndtere disse problemer bruger tilfældig opladning særlige teknikker til at styre variable opladningsbetingelser.Disse inkluderer avancerede algoritmer og smarte opladningssystemer, der justeres i realtid til strømforsyningsændringer.Med kontinuerlig overvågning af indgangseffekten og tilpasning af opladningsprocessen beskytter disse systemer batteriet mod skader forårsaget af svingende effekt.

Tilfældig opladning sikrer også, at batteriet fungerer godt og varer længere, selv med en inkonsekvent strømkilde.Det forhindrer overopladning under strømbølger og sørger for, at der er nok opladning under dråber i magten.

Figur 13: Graf for tilfældig opladning

Konklusion

At udforske forskellige måder at oplade batterier på viser, hvor vigtigt det er at forbedre batteriteknologien for at imødekomme de voksende behov på moderne enheder og systemer.Grundlæggende metoder som konstant spænding og konstant strøm såvel som mere avancerede teknikker som hybrid CVCC og konstant strømopladning, har hver deres egne fordele og er bedst til specifikke typer batterier og anvendelser.Fremskridt i materialer til elektroder, batteristyringssystemer og brugen af ​​smart teknologi er vigtige for at få batterier til at fungere bedre og mere sikre.Fremtiden for batteriopladning afhænger af at udvikle og bruge disse teknologier for at sikre, at de er bæredygtige, effektive og pålidelige.

Ofte stillede spørgsmål [FAQ]

1. Hvad er de tre hovedtyper af opladning?

Langsom opladning: Denne metode bruger standard AC (vekslende strøm) strøm, der findes i boligindstillinger.Opladere opererer ved lavere effektniveauer (op til 3 kW), hvilket gør det velegnet til opladning natten over.

Hurtig opladning: Hurtige opladere bruger højere niveauer af vekselstrøm (op til 22 kW) og findes i offentlige ladestationer.De kan opkræve et elektrisk køretøj (EV) batteri hurtigere end langsomme opladere, normalt inden for få timer.

Hurtig opladning: Dette er de hurtigste tilgængelige opladere ved hjælp af DC (jævnstrøm) strøm.De kan tænde det meste af en EV's batterikapacitet på under en time.Strømniveauer starter fra omkring 50 kW og kan gå op til 350 kW for de mest avancerede systemer.

2. Hvad er de forskellige typer afgifter?

Per minut opladning: Denne prisstruktur opkræver brugere baseret på den mængde tid, der er forbundet til opladeren, uanset mængden af ​​forbrugte elektricitet.

Per kWh opladning: Dette er en brugsbaseret prismodel, hvor brugere faktureres baseret på den elektricitet, der forbruges af deres køretøj i kilowatt-timer.Denne metode betragtes som mere retfærdig, da den direkte korrelerer med den anvendte energi.

Opladning af fast sats: Nogle opladningsstationer tilbyder en fast sats for et specificeret opladningsvindue, såsom en time eller en dag, og kan være gavnlige for længere stop.

3. Hvad er tilstand 1 og tilstand 2 -opladning?

Mode 1 Opladning: Dette er den enkleste form for EV -opladning, hvor køretøjet er tilsluttet direkte til en standard husholdningsudstyr uden noget specielt udstyr.Det er langsomt og brugt til mindre køretøjer eller opladning natten over.

Mode 2-opladning: Denne tilstand involverer også opladning fra en standard elektrisk stikkontakt, men inkluderer et kabel med en indbygget beskyttelsesenhed.Denne enhed beskytter mod elektriske stød og andre potentielle elektriske farer, hvilket gør den mere sikker end tilstand 1 og mere alsidig.

4. Hvordan holder man batterisundhed på 100%?

Undgå ekstrem opladning: oplad ikke rutinemæssigt batteriet til 100%, eller lad det dræne til 0%.Hold gebyret mellem 20% og 80%.

Kontroltemperatur: Batterier fungerer bedst i moderate temperaturer.Undgå at udsætte batteriet for ekstrem kulde eller varme.

Brug producent-anbefalede opladere: Brug altid opladningsudstyret, der er anbefalet af køretøjsproducenten, for at undgå at beskadige batteriet.

Regelmæssig brug og vedligeholdelse: Regelmæssig brug og rettidig vedligeholdelseskontrol hjælper med at opretholde batterisundhed.Lange perioder med inaktivitet kan forringe batteriets ydelse.

5. Hvad er den bedste indstilling til at oplade et batteri?

Opladningshastighed: Hurtig opladning er praktisk, men kan understrege batteriet.Langsomme eller moderate opladningshastigheder foretrækkes til daglig brug for at forlænge batteriets levetid.

Temperaturkontrol: Opladning i et kontrolleret miljø, hvor temperaturen er moderat, hjælper med at bevare batteriets sundhed og effektivitet.

Opladningsområde: At holde batteriets ladningstilstand mellem 20% og 80% under regelmæssig brug kan påvirke dens levetid og ydeevne.
