Kom godt i gang med dit multimeter: Vejledning til dit elektronikværksted

Uanset om du har erfaring med elektronik eller lige begyndt at udforske kredsløb, er et multimeter et værktøj, du finder meget nyttigt i dit værksted.Denne praktiske enhed hjælper dig med at måle ting som spænding, strøm og modstand, og sørge for, at dine projekter fungerer sikkert og korrekt.I denne vejledning fører vi dig gennem det grundlæggende ved at bruge et multimeter, fra at forstå, hvordan det fungerer til at foretage dine første målinger.I slutningen vil du føle dig selvsikker på din evne til at fejlfinde og løse elektroniske problemer.

Katalog

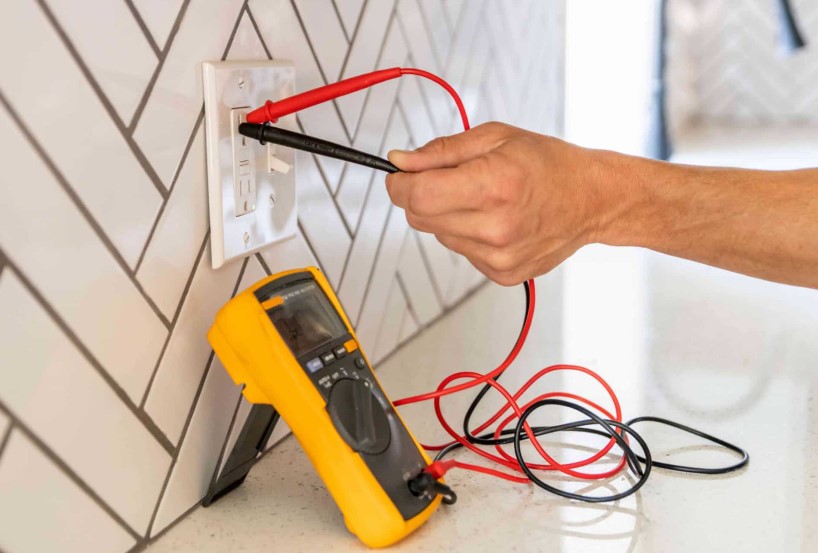

Figur 1: Testning af en stikkontakt med et multimeter

Forståelse af multimeteret

En multimeter måler elektriske egenskaber som spænding, strøm og modstand i et kredsløb.Det har en roterende urskive til valg af indstillinger, herunder AC/DC -spænding, strøm (ampere) og modstand (ohm).

Enheden inkluderer to sonder - rødt for den positive side og sort for den negative eller jord.For spænding skal du placere sonderne på de punkter, hvor du vil måle potentialforskellen.For strøm skal du muligvis åbne kredsløbet, så strømmen strømmer gennem multimeteret.For at måle resistens sender multimeteret en lille strøm gennem komponenten og viser dens modstand.

Typer af multimetre

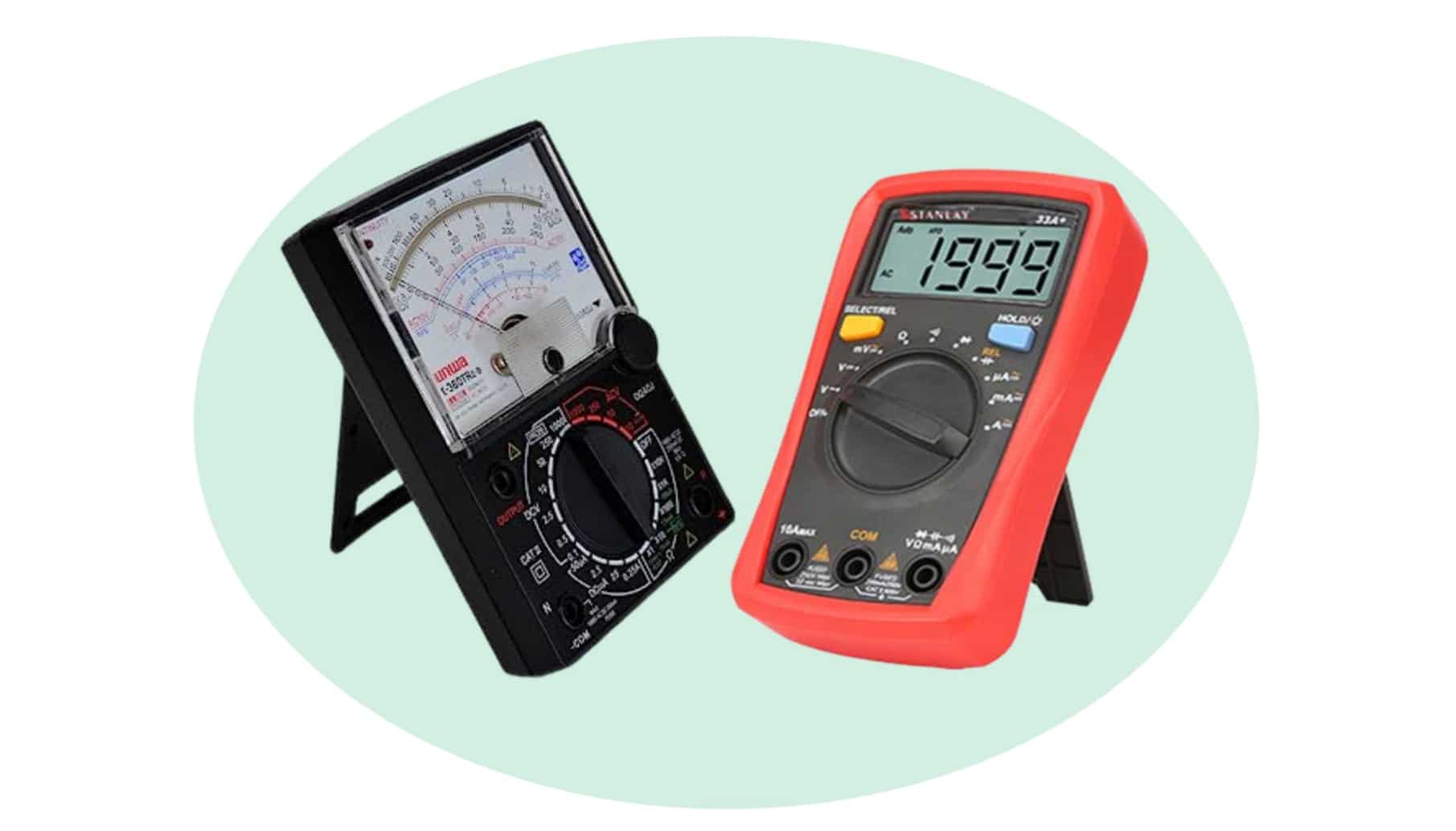

Figur 2: Analoge og digitale multimetre

Multimeter måler spænding, strøm og modstand i elektriske kredsløb. De to primære typer er analoge og digitale, hver egnet til forskellige opgaver.

Analoge multimetre vise Målinger med en nål, der bevæger sig over en skala.De udmærker sig ved at vise ændringer i signaler over tid, hvilket gør dem nyttige til overvågning af tendenser eller udsving.De er imidlertid generelt mindre præcise end digitale modeller, og nøjagtigheden af ​​læsninger kan påvirkes af, hvordan skalaen ses.

Digitale multimetre, eller DMMS, skal du bruge en digital skærm til at vise målinger som klare tal, hvilket reducerer chancerne for forkert læsning.De er mere nøjagtige og brugervenlige end analoge modeller, der ofte indeholder auto-strang, datahold og computerforbindelse.Disse funktioner gør digitale multimetre til det foretrukne valg for både fagfolk og hobbyister.

Nøglefunktioner i et multimeter

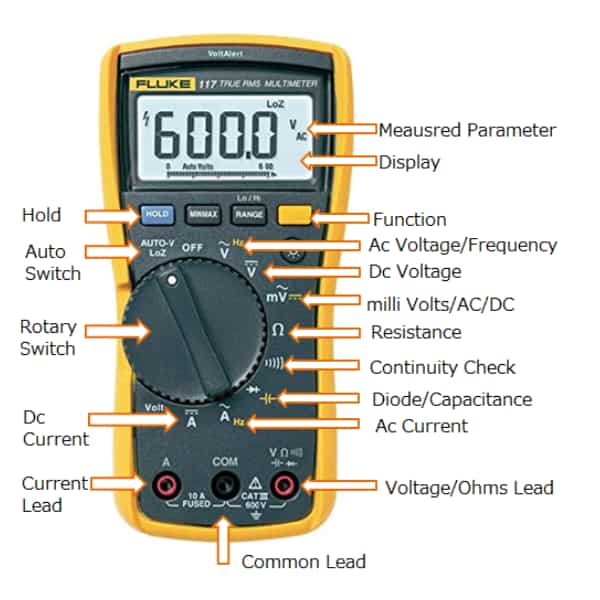

Figur 3: Komponenter i et digitalt multimeter

En digital multimeter måler spænding, strøm og modstand.Det har tre primære porte: com (Common), Vω (volt/ohm) og A (AMPS).Nogle modeller inkluderer en ekstra MA (milliamp) port til mindre strømme.

Tilslut altid den sorte sonde til Com (almindelig) port der fungerer som referencepunkt for alle målinger.

Volt/ohm (vω) port For den røde sonde, når man måler spænding eller modstand.Opret forbindelse parallelt til spænding, og sørg for, at kredsløbet er slukket for modstandsmålinger.

Tilslut den røde sonde til Ampere (a) port til aktuelle målinger.Placer multimeteret i serie med kredsløbet.Brug MA -porten til at måle mindre strømme.Brug altid den rigtige port for at undgå skader.

Brug af roterende vælger

Den roterende vælger på et digitalt multimeter (DMM) giver dig mulighed for at vælge den type måling, du har brug for.Her er hvad hver indstilling gør:

• vekselstrømsspænding (v ~): Foranstaltninger vekslende strøm (AC) spænding, der typisk findes i husholdningssteder.

• DC -spænding (V–): Foranstaltninger Direkte strøm (DC) spænding, der ofte findes i batterier og solcellepaneler.

• DC Millivolts (MV–): Foranstaltninger meget små DC -spændinger, der er nyttige til følsom elektronik.

• Modstand (ω): Måler modstanden for en komponent i ohms, hvilket indikerer, hvor meget den modstår strømmen af ​​strøm.

• Diode -test: Kontrollerer, om en diode fungerer korrekt ved at måle fremadspændingsfaldet.

• Milliamps/ampere (MA/A): Foranstaltninger aktuelle i milliamps (MA) eller ampere (A), afhængigt af kredsløbets nuværende niveau.

• Mikroamps (µA): Foranstaltninger Meget små strømme i mikroamps, nyttige til lav effekt kredsløb.

Foretage grundlæggende målinger med et multimeter

For at blive komfortabel med at bruge et multimeter hjælper det med at starte med enkle opgaver som målingsspænding, modstand og strøm.Disse grundlæggende opgaver hjælper dig med at forstå, hvordan enheden fungerer, og hvordan den kan bruges med forskellige elektriske dele.Her er en klar og ligetil guide til at udføre disse målinger korrekt.

Måling af DC -spænding

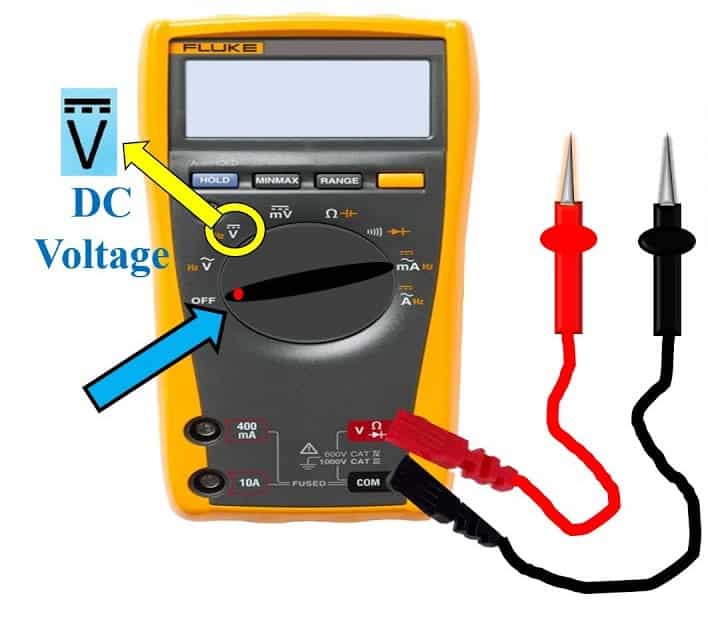

Figur 4: Multimeteropsætning til måling af DC -spænding

Lad os starte med måling af jævnstrøm (DC) spænding, som du måske finder i batterier og mange elektroniske enheder.Tilslut først den sorte sonde til COM -porten på dit multimeter og den røde sonde til Vω -porten.Denne opsætning bruges normalt til de fleste målinger.Drej urskiven til DC -spændingsindstillingen, som normalt er markeret med en "V" og en lige linje.For at tage en måling skal du placere den røde sonde på den positive side af den enhed, du tester, og den sorte sonde på den negative side.Spændingen vises derefter på multimeterskærmen.

Måling af vekselstrømsspænding

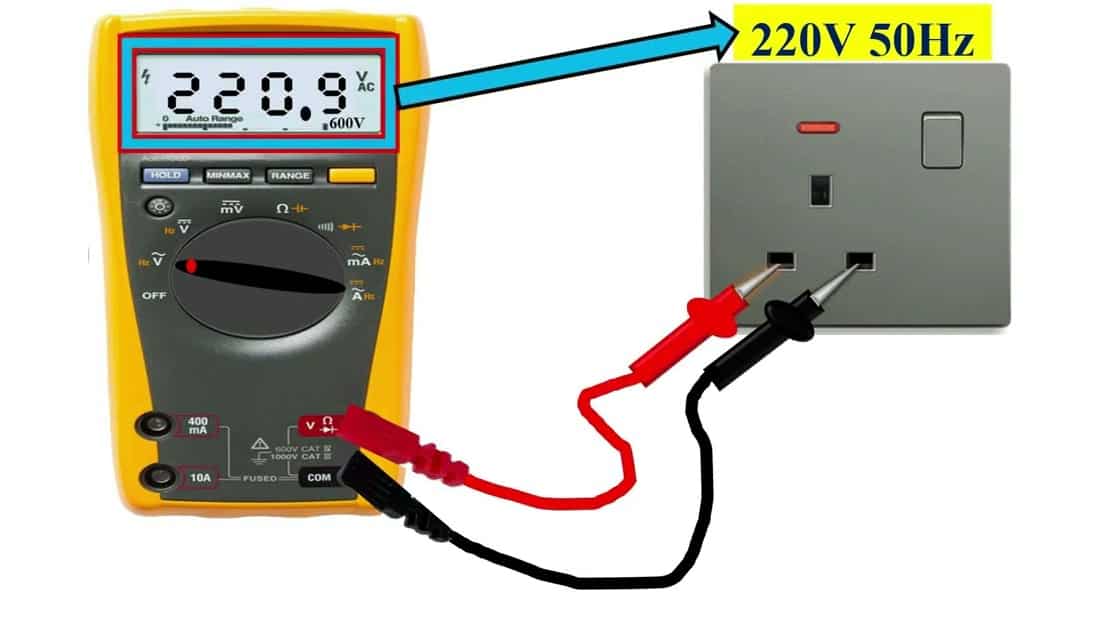

Figur 5: Måling af vekselstrømsspænding med et multimeter forbundet til et 220V -stikkontakt

For skiftevis strøm (AC) spænding, som er almindelig i husholdningssteder, er opsætningsprocessen ens.Tilslut igen den sorte sonde til COM -porten og den røde sonde til Vω -porten.Drej urskiven til vekselstrømsindstillingen, som er markeret med en "V" med en bølget linje (~).For at måle spændingen skal du berøre sonderne til de to terminaler i vekselstrømskilden.Spændingslæsningen vises på skærmen og fortæller dig kildens vekselstrømsspænding.

Måling af modstand

Figur 6: Måling af modstand med et multimeter indstillet til mega -ohm

Når du måler modstand, skal du sørge for, at den komponent, du tester, ikke er tilsluttet nogen strømkilde.Dette forhindrer skade på dit multimeter og hjælper dig med at få en nøjagtig læsning.Tilslut den sorte sonde til COM -porten og den røde sonde til Vω -porten.Drej urskiven til indstillingen med ω -symbolet, der står for modstandsmåling.Placer sonderne på hver side af den komponent, du vil måle.Modstandsværdien, der er vist i ohm (ω), vises på skærmen.Husk, at måling af modstand, mens komponenten stadig er i kredsløbet, kan give dig en forkert læsning, fordi andre dele i nærheden kan påvirke målingen.Det er normalt bedre at tage komponenten ud af kredsløbet, før det måler det.

Måling af strøm

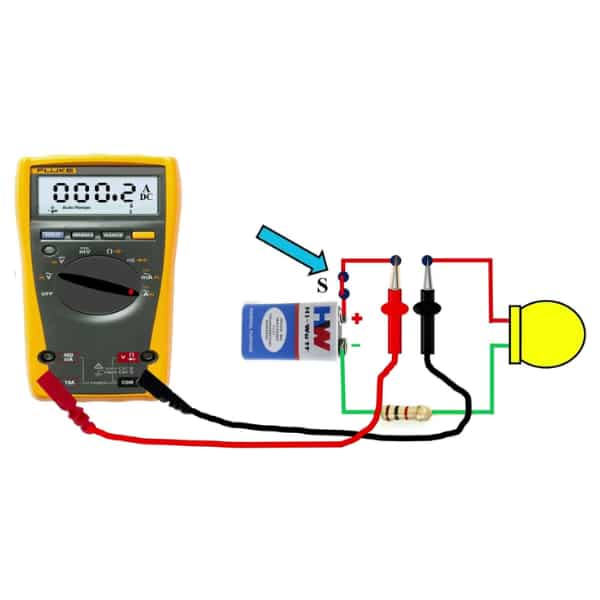

Figur 7: Måling af strøm med et multimeter i et kredsløb

Måling af strøm adskiller sig fra målingsspænding eller modstand, fordi multimeteret skal placeres direkte i kredsløbet.Start med at forbinde den sorte sonde til COM -porten.Den røde sonde skal gå ind i porten mærket "A" for højere strømme eller "MA" for mindre strømme, afhængigt af hvor meget strøm du forventer.

For at måle strøm skal du åbne kredsløbet på det punkt, hvor du vil måle og indsætte multimeteret, så strømmen strømmer gennem det.Dette giver enheden mulighed for direkte at måle strømmen.En anden måde at måle strømmen på er ved at kontrollere spændingen på tværs af en kendt modstand i kredsløbet og derefter bruge Ohms lov (V = IR) til at beregne strømmen, hvor V er spændingen, jeg er den nuværende, og R er modstanden.

Avancerede multimeterfunktioner

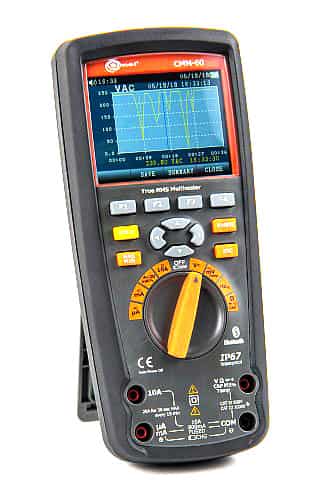

Figur 8: Avanceret digitalt multimeter

Nogle avancerede digitale multimetre (DMMS) inkluderer en indbygget Oscilloskop med lav båndbredde.Denne funktion giver brugerne mulighed for at se elektriske signaler, når de ændrer sig over tid.Selvom det ikke er så kraftigt som et dedikeret oscilloskop, er det nyttigt til at opdage problemer som signalstøj eller pludselige ændringer i signalet, især når pladsen eller penge er stramme.

Nogle DMM'er er lavet specifikt til at arbejde med biler.De har specielle indstillinger til at måle den lave spænding, der findes i bilkredsløbene mere nøjagtigt.De kommer muligvis også med specielle sonder eller stik til at tilslutte sig bildele.Disse funktioner hjælper bilteknikere med at finde og løse elektriske problemer i køretøjer lettere.

Nogle multimetre inkluderer en LCR -meter, som måler induktans (L), kapacitans (C) og resistens (R).Denne funktion giver brugerne mulighed for at kontrollere komponenter som spoler, kondensatorer og modstande for at sikre, at de fungerer korrekt.Det er nyttigt til at designe og fikse elektroniske enheder, hvilket giver mulighed for nøjagtige målinger uden at have brug for et separat værktøj.

Valg af et grundlæggende multimeter

Når du vælger et multimeter, skal du fokusere på funktioner, der gør det nemt at bruge og give nøjagtige aflæsninger.

Kontinuitetstest med summer kigger efter et multimeter med en sund alarm til kontinuitetstest.Denne funktion hjælper dig med at kontrollere hurtigt, om et kredsløb er afsluttet.Når kredsløbet er tilsluttet korrekt, vil summeren give en lyd, hvilket giver dig øjeblikkelig bekræftelse.

- Modstandsområdet Vælg et multimeter, der kan måle modstand fra 10 ohm til 1 megaohm (1 MΩ).Dette interval er velegnet til de mest almindelige opgaver.

- Spændingsområde Sørg for, at multimeteret kan måle begge DC -spændinger (fra 100 mV til 50 V) og vekselstrømsspændinger (fra 1 V til 400 V).Disse intervaller dækker de fleste af dine testbehov.

- Aktuel rækkevidde For aktuelle målinger skal du vælge et multimeter med en rækkevidde fra 10 Ma til 10 A, hvilket skal være nok til en række forskellige opgaver, der involverer både AC- og DC -strømme.

Yderligere funktioner til bekvemmelighed overvejer at få et multimeter med nyttige ekstramateriale som en auto-off-funktion, en indbygget stand, en holdeknap og batterier, som du nemt kan udskifte.Disse funktioner kan gøre dit arbejde lettere.

For dem, der er interesseret i dybere elektronikarbejde, er yderligere funktioner som Auto-Off (for at gemme batteri), en kickstand, en holdeknap og brugen af ​​standardbatterier (som 9V eller AA) gavnlige.

Undgå almindelige fejl

Når du bruger et multimeter, skal du fokusere på at forblive sikkert for at undgå farlige situationer.

Altid Skift testen fører korrekt Når du måler forskellige ting som strøm, spænding eller modstand.En almindelig fejltagelse er at placere testproberne på det forkerte sted, som kan give forkerte aflæsninger eller skade enheden.

Kontroller enhedens grænser Og sørg for, at det kredsløb, du tester, er inden for sikre niveauer.Gå aldrig ud over multimeterens maksimale inputgrænse;Dette kan skade enheden eller endda forårsage skade.

Indstil skiven Til den rigtige funktion, før du foretager en måling.Forkerte indstillinger kan resultere i forkerte aflæsninger og kan endda skade multimeteret.

Regelmæssigt Kontroller sonderne og fører for enhver skade.Slidte eller udsatte ledninger kan forårsage kortslutninger eller elektriske stød.Udskift eventuelle beskadigede dele, før du bruger enheden.

Konklusion

At lære at bruge et multimeter kan gøre det lettere og mere effektivt at arbejde med elektronik.Med evnen til at måle spænding, strøm og modstand kan du se problemer, sikre sikkerhed og finjustere dine projekter.Denne guide har vist dig det grundlæggende, fra hvordan du bruger multimeterens hovedfunktioner til nogle af de mere avancerede funktioner.Når du fortsætter med at øve, skal du huske, at de rigtige værktøjer, der bruges på den rigtige måde, kan få endda komplicerede opgaver til at føle sig håndterbare, hvilket hjælper dig med at få succes i dine elektronikprojekter.

Ofte stillede spørgsmål [FAQ]

1. Hvad er rækkevidden af ​​et multimeter?

Områdefunktionen på et multimeter giver dig mulighed for at vælge det rigtige niveau for det, du vil måle, som spænding.Hvis du måler spænding, vælger du et interval, der dækker det beløb, du forventer at se.Dette hjælper dig med at undgå fejl eller en "overbelastning" -meddelelse, hvis beløbet er for højt til det valgte interval.

2. Hvordan bruger man et multimeter til begyndere?

For at bruge et multimeter skal du starte med at dreje skiven til den rigtige indstilling (som spænding, strøm eller modstand).Sæt sonderne i de rigtige slots.Rør derefter ved sonderne til den del af det kredsløb eller komponent, du vil måle.Multimeteret viser en læsning på skærmen.Det er bedst at starte med den højeste rækkevidde og derefter gå lavere for at få en nøjagtig læsning.

3. Hvad er studiet af et multimeter?

At lære at bruge et multimeter involverer at forstå, hvordan man måler ting som spænding, strøm og modstand, og hvordan man læser resultaterne.Dette inkluderer også at blive fortrolig med de forskellige indstillinger, intervaller og sikkerhedstrin, der skal følges.

4. Hvad er egenskaberne ved et multimeter?

Et multimeter kan måle forskellige elektriske egenskaber som spænding, strøm og modstand.Det har normalt enten en digital eller analog skærm, en urskive til at vælge rækkevidde og sonder, der opretter forbindelse til det, du måler.

5. Hvad er princippet om et multimeter?

En multimeter fungerer ved at sammenligne, hvad den måler, som spænding eller strøm, med en kendt reference inde i enheden.Det ændrer derefter dette til et nummer, som du kan se på skærmen.
