Overstrømsbeskyttelsesenheder (OCPD'er): typer, arbejdsprincipper og sammenligning

Overstrømsbeskyttelsesenheder (OCPD'er) holder dit elektriske system sikkert ved at stoppe overskydende strøm, før det kan forårsage skade.I denne artikel lærer du, hvad der fører til overstrøm, såsom kortslutninger, overbelastninger og jordfejl, samt de enheder, der bruges til at forhindre disse problemer.Du får også et klart overblik over, hvordan sikringer, afbrydere, nulstillelige sikringer, eFuses og overbelastningsrelæer fungerer.

Katalog

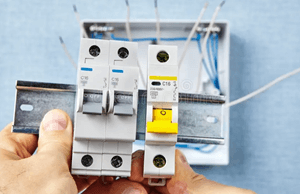

Figur 1. OCPD-strømafbrydere

Hvad er overstrømsbeskyttelsesenheder?

Overstrømsbeskyttelsesanordninger (OCPD'er) er komponenter, der træder ind, når den elektriske strøm stiger over en sikker grænse.Når strømmen stiger for højt, afbryder disse enheder flowet, før ledningerne eller udstyret kan overophedes eller svigte.De hjælper med at forhindre farer forbundet med overbelastninger, kortslutninger, jordfejl og andre unormale elektriske forhold.Som vist i figur 1 bruger miniatureafbrydere (MCB'er) både termiske og magnetiske mekanismer til at udløse, når det er nødvendigt.På grund af denne hurtige og pålidelige handling er OCPD'er vigtige for at forhindre elektriske farer og sikre systemsikkerhed.

Årsager til overstrøm i elektriske kredsløb

Overstrøm kan komme fra flere kilder.De mest almindelige årsager omfatter:

Kortslutning

En kortslutning sker, når to strømførende ledere får direkte kontakt.Dette forårsager en øjeblikkelig strømstigning langt over kredsløbets normale niveau.Piggen stiger så hurtigt, at ledningerne ikke kan tåle det.Beskyttelsesanordningen skal afbryde kredsløbet med det samme for at forhindre skade.

Overbelastning

En overbelastning opstår, når den tilsluttede belastning kræver mere strøm, end kredsløbet sikkert kan levere.Denne ekstra efterspørgsel opbygges gradvist, efterhånden som flere enheder trækker strøm.Et almindeligt eksempel er at tilslutte for mange apparater til en stikkontakt.Ledningerne overophedes, hvis overbelastningen fortsætter uden afbrydelse.

Jordfejl

En jordfejl opstår, når strøm utilsigtet strømmer mod jorden gennem en vildfaren vej.Dette sker normalt, når isolering går i stykker og blotlægger lederen.Lækstrømmen kan bevæge sig gennem nærliggende ledende overflader eller strukturer.Beskyttelsesanordninger skal handle hurtigt for at forhindre stød og beskadigelse af udstyr.

Bue fejl

En lysbuefejl opstår, når løse eller beskadigede ledninger skaber højenergiske lysbuer.Disse buer springer hen over huller og genererer intens varme.Varmen kan antænde omgivende materialer, hvis fejlen fortsætter.På grund af denne risiko er lysbuefejl en væsentlig årsag til elektriske brande.

Typer af overstrømsbeskyttelsesenheder

Nedenfor er de hovedtyper af overstrømsbeskyttelsesanordninger (OCPD'er), der almindeligvis anvendes i elektriske og elektroniske systemer for at forhindre skader forårsaget af overdreven strøm.

Sikringer

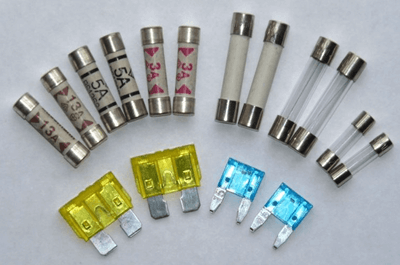

Figur 2. Forskellige typer sikringer, der bruges i elektriske systemer

En sikring er en af de enkleste og mest udbredte overstrømsbeskyttelsesanordninger.Den indeholder en tynd metalstrimmel designet til at smelte, når strømmen overstiger dens nominelle kapacitet.Når denne strimmel smelter, åbner kredsløbet øjeblikkeligt, hvilket stopper strømmen af ​​elektricitet og beskytter følsomme komponenter mod overophedning eller fejl.Fordi en sikring fungerer ved irreversibel smeltning, skal den udskiftes efter hver fejlhændelse.Sikringer kommer i forskellige former, såsom patronsikringer, keramiske sikringer og sikringer til bilblade, hvilket gør dem velegnede til en bred vifte af elektriske systemer.

Strømafbrydere

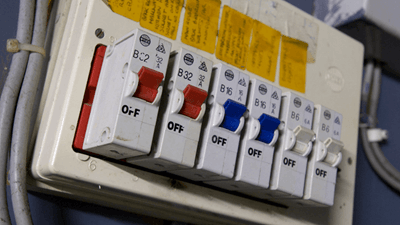

Figur 3. Strømafbryder

Afbrydere er vigtige overstrømsbeskyttelsesanordninger designet til at afbryde det elektriske kredsløb automatisk, når der registreres for høj strøm.I modsætning til sikringer, som skal udskiftes, efter de er sprunget, kan en strømafbryder nulstilles, når fejlen er blevet identificeret og rettet, hvilket gør den til en bekvem og genanvendelig form for beskyttelse.Afbrydere er meget udbredt i bolig-, kommercielle og industrielle elektriske systemer, fordi de giver pålideligt forsvar mod overbelastninger og kortslutninger, samtidig med at de tillader hurtig genoprettelse af strømmen.De tilbyder også forskellige turkarakteristika såsom Type B, Type C og Type D for at matche specifikke belastningskrav og sikre sikker elektrisk systemydelse.

Polymere PTC-nulstillelige sikringer

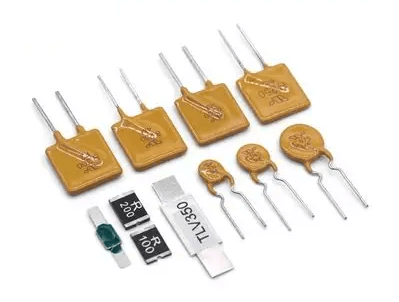

Figur 4. Forskellige typer polymeriske PTC-nulstillelige sikringer

Polymere PTC-nulstillelige sikringer, ofte kaldet nulstillelige sikringer eller PPTC-enheder, giver automatisk og genanvendelig overstrømsbeskyttelse til moderne elektroniske kredsløb.Når overdreven strøm strømmer gennem enheden, opvarmes polymermaterialet, og dets modstand øges kraftigt, hvilket begrænser strømmen og beskytter nedstrøms komponenter.Når fejltilstanden er fjernet, og enheden køler ned, vender den tilbage til sin lav-modstandstilstand, så normal drift kan genoptages uden udskiftning.Dette gør PTC-nulstillelige sikringer ideelle til applikationer som forbrugerelektronik, batteripakker, USB-porte og strømforsyninger, hvor hyppige overstrømshændelser kan forekomme, og vedligeholdelsesfri beskyttelse foretrækkes.

Elektronisk overstrømsbeskyttelse (eFuses)

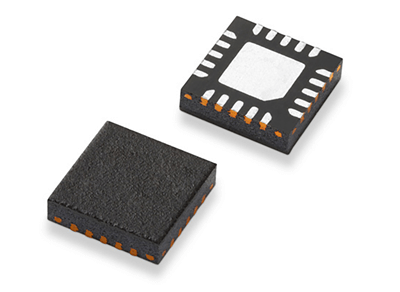

Figur 5. En overflademonteret elektronisk sikring (eFuse) IC

Elektroniske overstrømsbeskyttelsesenheder, almindeligvis kendt som eFuses, bruger integrerede kredsløb til at overvåge og kontrollere strømflowet med enestående nøjagtighed.I modsætning til traditionelle sikringer tilbyder eFuses programmerbare tærskler, hurtige responstider og flere beskyttelsesfunktioner såsom overstrøm, overspænding, kortslutning og termisk nedlukning.Fordi disse halvlederbaserede beskyttelses-IC'er kan tilpasses gennem eksterne modstande eller digitale grænseflader, giver de præcis kontrol over systemets adfærd under fejltilstande.eFuses er meget brugt i moderne elektronik, herunder bærbare computere, telekommunikationsudstyr, batteridrevne enheder og følsomme digitale belastninger for at levere præcis og pålidelig beskyttelse.

Termiske overbelastningsrelæer

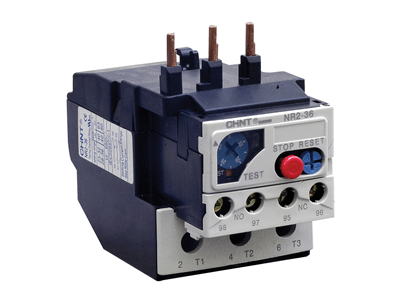

Figur 6. Et termisk overbelastningsrelæ

Termiske overbelastningsrelæer er overstrømsbeskyttelsesanordninger, der primært anvendes i motorstyringssystemer.Disse relæer beskytter elektriske motorer ved at detektere overdreven varme, der genereres under længerevarende overbelastningsforhold.Inde i relæet bøjes en bimetallisk strimmel, når den varmes op, og når temperaturen når et kritisk punkt, tripper relæet og afbryder motoren fra strømforsyningen.Dette forhindrer overophedning, isolationsnedbrud og dyre motorskader.Fordi termiske overbelastningsrelæer reagerer på både strøm og temperatur, giver de pålidelig, belastningsafhængig beskyttelse i motorstartere, industrimaskiner, HVAC-systemer og transportørdrev.

Hvordan fungerer overstrømsbeskyttelsesenheder?

Overstrømsbeskyttelsesanordninger fungerer alle med det samme grundlæggende formål: de overvåger den elektriske strøm, der flyder gennem et kredsløb og reagerer, når denne strøm stiger ud over et sikkert niveau.Uanset om enheden er en sikring, afbryder, PTC-nulstillingssikring eller elektronisk eFuse, holder den konstant øje med tegn på overbelastning, kortslutninger eller unormale strømspidser.

Når strømmen bliver for høj, bruger enheden sin interne mekanisme såsom et smelteelement, en termisk sensor, en magnetisk trigger eller en IC-baseret detektor til at genkende fejlen.Den afbryder eller begrænser derefter strømstrømmen for at forhindre beskadigelse af ledninger, apparater og følsomme elektroniske komponenter.

Når fejlen er udbedret, nulstilles nogle enheder automatisk, andre kræver manuel nulstilling, og traditionelle sikringer skal udskiftes.I alle tilfælde giver OCPD'er en hurtig, pålidelig måde at beskytte elektriske systemer mod overophedning, udstyrsfejl og brandfare.

Fordele og begrænsninger ved OCPD'er

Fordele

• Hjælper med at beskytte mennesker mod elektriske farer

• Forebygger skader på udstyr og reducerer brandrisikoen

• Forbedrer systemets pålidelighed og den samlede oppetid

• Sikrer overholdelse af elektriske sikkerhedsforskrifter

• Reducerer nedetid, når beskyttelsen er korrekt koordineret

Begrænsninger

• Sikringer skal udskiftes, når de er aktiveret

• Strømafbrydere kan genere, hvis de ikke er dimensioneret korrekt

• Enheder, der kan nulstilles, er langsommere, når de reagerer på kortslutningshændelser

• Forkert valg af enhed svækker den overordnede beskyttelse

Overstrømsbeskyttelse vs. Overbelastningsbeskyttelse

Aspekt	Overstrøm Beskyttelse	Overbelastning Beskyttelse
Definition	Beskytter mod enhver strøm over udstyr eller lederklassificering, inklusive fejl.	Beskytter mod moderat overstrøm forårsaget af for stor belastning.
Årsag	Kort kredsløb, jordfejl, kraftig indstrømning.	Langvarig mekanisk eller elektrisk overbelastning.
Nuværende Niveau	Meget høj, mange gange den nominelle strøm.	Let til moderat stigning (ca. 110-150%).
Varighed	Øjeblikkelig og skal ryddes hurtigt.	Bygger langsomt over sekunder eller minutter.
Formål	Forebyg større skader, brand og overophedning af ledere.	Forebyg overophedning af motor og udstyr på grund af vedvarende belastning.
Enheder	Sikringer, magnetiske afbrydere, øjeblikkelige relæer.	Termisk overbelastningsrelæer, bimetalmoduler.
Tur Handling	Hurtigt, øjeblikkelig magnetisk tur.	Langsomt, termisk tidsforsinkelsestur.
Fokus	Beskytter ledninger og udstyr fra fejlstrømme.	Beskytter motorer/udstyr fra belastningsrelateret opvarmning.
Nulstil	Normalt manual.	Manual eller automatisk, afhængig af design.
Forhold	Overbelastning er én type overstrøm.	A delmængde af overstrøm fokuseret på belastningsproblemer.

Konklusion

Overstrømsbeskyttelsesenheder virker ved at afbryde usikre strømniveauer, der kan føre til overophedning, udstyrsfejl eller elektriske brande.Hver enhed reagerer forskelligt på overbelastninger og fejl, så valget af den rigtige sikrer, at dit system forbliver sikkert og pålideligt.Du har også set, at hver mulighed kommer med sine egne styrker og begrænsninger.Med denne viden er du nu bedre rustet til at vælge og anvende den rigtige beskyttelse til enhver elektrisk opsætning.
