Hvordan fungerer et digitalt multimeter?

Et digitalt multimeter er et praktisk værktøj, du bruger til at måle spænding, strøm, modstand og andre elektriske værdier.I denne vejledning lærer du, hvad en DMM er, hvad dens dele gør, og hvordan den fungerer.Du vil også se enkle trin til sikker måling af spænding og strøm.For at hjælpe dig med at undgå almindelige fejl finder du de hyppigste fejl og en klar sammenligning mellem digitale og analoge målere.

Katalog

Dele af et digitalt multimeter

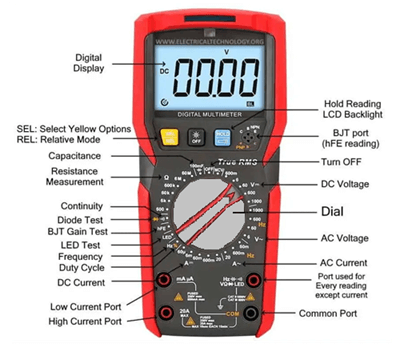

Figur 1. Dele af et digitalt multimeter

En DMM består af flere nøglekomponenter, der arbejder sammen for at give nøjagtige målinger

• Digitalt display - Viser måleværdier, enheder og indikatorer såsom DC, AC og batteriniveau

• SEL (Vælg gule indstillinger) - Skifter til sekundære funktioner udskrevet med gult

• REL (Relativ tilstand) - Indstiller den aktuelle aflæsning som reference til sammenligning af ændringer

• Hold læsning / LCD-baggrundslys - Fryser den viste værdi og tænder skærmens baggrundslys for bedre synlighed

• BJT-port (hFE-aflæsning) - Bruges til at kontrollere transistorforstærkning på bipolære junction-transistorer

• Sluk - Indstiller måleren til at slukke og spare batterilevetid

• DC-spænding (V—) - Måler jævnspænding fra batterier, strømforsyninger eller kredsløb

• AC-spænding (V~) - Måler vekselspænding fra stikkontakter eller AC-systemer

• AC Current (A~) - Måler vekselstrøm i et kredsløb

• Kontinuitet - Kontrollerer, om et kredsløb er komplet;giver et bip, når stien er lukket

• Diode Test - Tester om en diode fungerer korrekt og kun tillader strøm i én retning

• BJT Gain Test - Måler transistorforstærkning (hFE)

• LED-test - Kontrollerer LED-funktionalitet og polaritet

• Frekvens (Hz) - Måler signalfrekvens i hertz

• Duty Cycle (%) - Viser tænd/sluk-forholdet for et pulserende signal

• Kapacitans (F) - Måler kondensatorværdier

• Modstandsmåling (Ω) - Måler, hvor meget en komponent modstår elektrisk strømning

• DC-strøm (A—) - Måler jævnstrøm i lav- eller højstrømskredsløb

• Drejeknap (drejevælger) - Hovedkontrol, der bruges til at vælge målefunktionen

• Lavstrømsport (mA/µA) - Indgangsstik til måling af små strømme

• Højstrømsport (10A/20A) - Indgangsstik til sikker måling af store strømme

• Common Port (COM) - Tilslutningspunkt for den sorte sonde;delt på tværs af alle tests

• Port til hver læsning undtagen strøm (VΩmA) - Jack bruges til spændings-, modstands-, kontinuitets-, diode- og frekvensmålinger

Hvordan fungerer et digitalt multimeter?

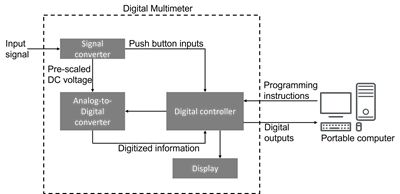

Figur 2. Arbejdsprincip for et digitalt multimeter

Et digitalt multimeter fungerer ved at konvertere et elektrisk signal til en aflæselig digital værdi, og figuren viser denne proces trin for trin.Målingen går først igennem signalomformeren, som betinger og forbereder inputtet, så det kan behandles sikkert og præcist.

Dernæst kommer det betingede signal ind i analog-til-digital-konverteren (ADC), hvor det transformeres fra en analog værdi til digitale data.Denne digitale information håndteres derefter af den digitale controller, som udfører beregninger, rækker målingen og sikrer, at aflæsningen er stabil og præcis.

Efter behandling sendes den endelige værdi til displayet, hvor målingen kan ses i klar numerisk form.Nogle avancerede digitale multimetre kan også sende de behandlede data til en computer til logning og analyse.Hele dette flow (fra signalkonverter til ADC, til digital controller og til sidst til displayet) er præcis, hvad figuren repræsenterer.

Hvordan måler man spænding med et digitalt multimeter?

Spændingsmåling er enkel, men det kræver korrekte indstillinger og sikker sondeplacering:

1. Vælg tilstand: Vælg DC-spænding (V⎓) for batterier og DC-systemer eller AC-spænding (V∿) for stikkontakter og AC-enheder.Brug en rækkevidde, der er højere end den forventede spænding, hvis dit måler ikke automatisk rækker.

2. Tilslut ledningerne: Sæt den sorte ledning i COM og den røde ledning i V/Ω-stikket.Mål aldrig spændingen med ledningen i et strømstik.

3. Placer proberne: Berør den sorte sonde til jord eller referencepunktet og den røde sonde til det punkt, hvor spændingen måles.

4. Læs displayet: Observer spændingsværdien, polariteten og enheder.Hvis "OL" vises, skal du skifte til et højere område.

5. Afbryd sikker forbindelse: Fjern først den røde sonde, efterfulgt af den sorte sonde.

Hvordan måler man strøm med et digitalt multimeter?

Måling af strøm udgør mere risiko, fordi måleren skal placeres i serie med kredsløbet:

1. Kend målergrænserne: Brug det korrekte strømstik (mA/µA eller 10A).Undgå at overskride disse vurderinger.Nogle højstrømsstik er muligvis ikke smeltet sammen.

2. Sluk for strømmen: Sluk altid kredsløbet, før du foretager ændringer.Overvej at bruge en klemmemåler til sikrere, berøringsfri strømmåling.

3. Sæt måleren i serie: Bryd kredsløbet ved målepunktet.Tilslut måleren, så der løber strøm gennem den, rød ledning til det passende strømstik, sort til COM.

4. Vælg området: Vælg AC eller DC strømtilstand.Start med det højeste område for at undgå overbelastning.

5. Gendan strømmen og mål: Genaktiver kredsløbet og aflæs den aktuelle værdi.Stop øjeblikkeligt, hvis du ser usædvanlige målinger eller overdreven opvarmning.

6.  Sæt kredsløbet tilbage til det normale: Sluk, fjern måleren, og tilslut ledningerne igen.

Almindelige fejl ved brug af et digitalt multimeter

• Brug af det forkerte stik: Måling af spænding med sonden i et strømstik er en af de hurtigste måder at beskadige en DMM på

• Behandling af strøm som spænding: Anbringelse af sonder på tværs af en strømkilde, mens den er i strømtilstand, skaber en kortslutning

• Ignorerer CAT-sikkerhedsklassificeringer: Brug af en lavt vurderet måler på højenergisystemer øger risikoen for lysbuefejl og fejl

• Spring relativ tilstand: Hvis du glemmer at nulstille måleren, kan det forårsage vildledende resultater under præcisionsmålinger

• Måling af modstand på et strømførende kredsløb: Modstand skal kun måles på strømløse kredsløb

• Dårlig sondekontakt: Løse eller snavsede forbindelser fører til ustabile eller forkerte aflæsninger

• Forudsat at alle målere er ens: Ikke alle DMM'er tilbyder ægte RMS eller høj nøjagtighed ved lave strømniveauer

• Overser sprungne sikringer: En sprunget sikring kan få måleren til at vise nulstrøm, udskift altid med den nøjagtige specificerede sikring

Digitalt multimeter vs. analogt multimeter

Feature	Digital Multimeter (DMM)	Analog Multimeter (AMM)
Display Type	Digital numerisk display	Flytning nål på skala
Læsning Nøjagtighed	Højst nøjagtige	Mindre nøjagtige
Lethed af læsning	Meget let for begyndere	Modtagelig til parallakse fejl
Input Impedans	Høj; minimal kredsløbspåvirkning	Lavere; kan påvirke aflæsninger
Måling Hastighed	Hurtigt, stabile aflæsninger	Langsommere men viser tendenser glat
Måling Rækkevidde	Automatisk rækkevidde i de fleste modeller	Normalt manuel rækkevidde
Ekstra Funktioner	Kontinuitet, kapacitans, frekvens, diodetest mv.	Begrænset funktioner
Holdbarhed	Følsom til dråber	Mere robust
Batteri Brug	Kræver batteri	Ofte fungerer uden batterier (undtagen modstand)
AC Nøjagtighed	Sandt RMS-modeller udmærker sig	Mindre nøjagtig til komplekse bølgeformer
Data Hold	Tilgængelig	Ikke tilgængelig
Sikkerhed Bedømmelse	CAT-bedømt for moderne sikkerhed	Ældre enheder kan mangle vurderinger
Udsving Display	Digital trin opdateringer	Glat nålebevægelse

Konklusion

Et digitalt multimeter giver nøjagtige aflæsninger og er nyttigt til mange elektriske tests.At kende dens dele, og hvordan den virker, gør den nemmere og sikrere at bruge.At undgå almindelige fejl hjælper med at forhindre skader og forkerte resultater.At forstå forskellene mellem digitale og analoge multimetre hjælper også med at vælge det rigtige værktøj til jobbet.
