Hvordan kommunikerer IO -enheder med CPU'en?

Du kan undre dig over, hvordan din computer deler data med enheder som printere, tastaturer og opbevaring.Denne korte guide viser dig det grundlæggende i input/output, og hvordan det bevæger data mellem dit system og omverdenen.Du lærer også om forskellige måder, enheder forbinder og hvordan man undgår afmatning.

Katalog

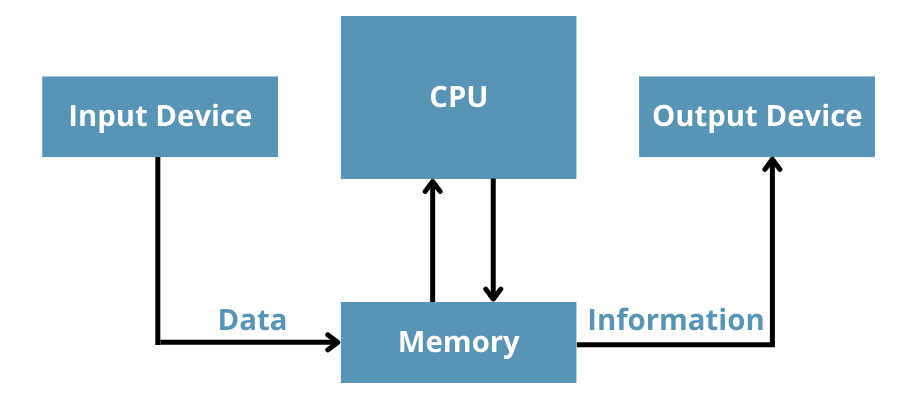

Introduktion til I/O -systemer

I/O henviser til den måde, data udveksles mellem den interne hukommelse på en computer og eksterne enheder som harddiske, printere eller andre systemer.Det er forbindelsen mellem systemet og omverdenen, håndtering af signaler eller data i begge retninger.For eksempel, når du skriver på et tastatur eller klikker på en mus, er dette input.Tilsvarende er skærmen på din skærm eller lyden fra dine højttalere udgange.

Enheder som tastaturer, mus, skærme og printere er almindelige eksempler på I/O -hardware.De hjælper brugerne med at interagere med computeren.Selv netværksenheder som modemer og netværkskort udfører I/O -operationer, hvilket gør kommunikation mellem computere mulig.

Typer af I/O -grænseflader

I/O -interface sikrer en jævn forbindelse mellem CPU, I/O -kredsløb og perifere enheder gennem systembussen.Disse grænseflader er kategoriseret baseret på deres designkompleksitet og de enheder, de forbinder.

I/O -interfacechip

I/O -interfacechips er små, integrerede kredsløb, der styrer kommunikation mellem CPU og perifere enheder.Disse chips giver CPU'en mulighed for at sende kommandoer og parametre, hvilket gør det muligt for enheder at udføre deres specifikke funktioner.F.eks. Administrerer timertællere tidsfølsomme operationer, interrupt controllere håndterer anmodninger fra enheder til CPU, og DMA-controllere muliggør direkte hukommelsesadgang uden stærkt at involvere CPU'en.Parallelle grænseflader letter på den anden side hurtigere dataoverførsel ved at sende flere bits på samme tid, hvilket gør dem nyttige til enheder som printere.

I/O -interfacekontrolkort

I/O -interfacekontrolkort er modulære komponenter bygget af flere integrerede kredsløb arrangeret logisk.Disse kort kan enten komme forudinstalleret på bundkortet eller tilføjes senere som plug-ins via systembussen.Typen af ​​forbindelse afhænger af den enhed, der er tilsluttet.Serielle grænseflader overfører data en smule ad gangen og bruges ofte med modemer.Parallelle grænseflader, der sender flere bits samtidig, fungerer godt med printere og scannere.Tastaturgrænseflader er specialiserede til at håndtere indgangssignaler fra tastaturer, mens diskgrænseflader sikrer pålidelig kommunikation med lagerenheder som harddiske og SSD'er.Hver forbindelsestype er optimeret til den specifikke enhed, den understøtter, hvilket sikrer effektiv og pålidelig drift.

Nøglefunktioner af I/O -grænseflader

Interaktionen mellem CPU og perifere enheder involverer at overvinde flere udfordringer.Disse udfordringer opstår som følge af forskelle i hastighed, timing, dataformater og signaltyper.Her er et nærmere kig på disse spørgsmål:

Speed ​​uoverensstemmelse

Den hastighed, hvormed I/O -enheder fungerer, er normalt meget langsommere end CPU's behandlingshastighed.For eksempel kan en printer tage sekunder at udskrive en side, mens CPU'en kan behandle tusinder af instruktioner på samme tid.Derudover varierer hastigheder meget blandt I/O -enheder;En harddisk overfører data hurtigere end en printer.Systemet skal administrere denne uoverensstemmelse effektivt for at undgå forsinkelser eller ineffektivitet.

Timing uoverensstemmelse

Hver I/O -enhed fungerer med sin egen timingkontrol, hvilket betyder, at den behandler data i sit eget tempo.Denne timing er ofte ikke på linje med CPU's behandlingsrytme.For eksempel kan et tastatur sende data med uregelmæssige intervaller baseret på brugerinput, mens CPU'en forventer en konsekvent informationsstrøm.Grænsefladen synkroniserer disse forskelle for at sikre jævn kommunikation.

Informationsformat Mismatch

Forskellige enheder bruger forskellige formater til at gemme og behandle information.For eksempel håndterer nogle enheder data i binært format, andre i ASCII-kodning og andre i BCD (binær-kodet decimal).Derudover transmitterer nogle enheder data serielt, en smule ad gangen, mens andre bruger parallel transmission til at sende flere bits samtidig.Grænsefladen hjælper med at oversætte og justere disse formater, så CPU'en korrekt kan fortolke dataene.

Informationstype uoverensstemmelse

Enheder fungerer muligvis med forskellige typer signaler.Nogle bruger digitale signaler, som er diskrete, mens andre er afhængige af analoge signaler, som er kontinuerlige.For eksempel kan en mikrofon muligvis producere analoge signaler, mens CPU'en kun behandler digital information.Grænsefladen konverterer disse signaler efter behov, hvilket gør det muligt for CPU'en at kommunikere med en række enheder effektivt.

Baseret på de nævnte grunde er dataudveksling mellem CPU og perifere enheder afhængig af en grænseflade, der udfører flere funktioner:

• Dataregistrering og buffering til at håndtere hastighedsforskelle og aktivere batchoverførsel med større chips.

• Konvertering af dataformat, såsom serielle til parallelle transformationer.

• Niveau og type koordinering ved hjælp af konvertere til signalkompatibilitet.

• Timing -synkronisering for at justere enheder og CPU -operationer.

• Adresseafkodning og enhedsvalg for nøjagtig perifer kommunikation.

• Afbryd og DMA -kontrol for at administrere anmodninger og sikre effektiv dataoverførsel.

Metoder til kontrol af I/O -enheder

Programforespørgselsmetode

Denne metode involverer CPU'en gentagne gange kontrollerer status for en perifer for at afgøre, om den er klar til dataoverførsel.Hvis enheden er klar, udfører CPU'en udvekslingen;Ellers venter det og fortsætter med at forespørge.Fordelen ved denne metode ligger i dens enkelhed, da den kræver minimal hardware.Det er dog ineffektivt, fordi CPU'en tilbringer det meste af sin tid i en ventetilstand, hvilket reducerer dens produktivitet, når man håndterer andre opgaver.

Interrupt -behandlingsmetode

I denne tilgang sender den perifere et afbrydelsessignal til CPU'en, når det er klar til dataoverførsel.CPU'en pauser midlertidigt sin nuværende opgave, behandler afbrydelsen og udfører dataudvekslingen.Når CPU er afsluttet, genoptager CPU sit tidligere arbejde.Denne metode forbedrer den samlede effektivitet ved at frigøre CPU'en fra konstant afstemning.Det kræver dog tildeling af interrupt -anmodningsnumre til hver enhed og oprettelse af specifikke serviceprogrammer.Hyppige afbrydelser, især under høje dataoverførsler, kan sænke systemydelsen på grund af den tid, der er nødvendig til styring af hver afbrydelse.

DMA -overførselsmetode

Direkte hukommelsesadgang (DMA) muliggør dataoverførsel mellem perifere enheder og hukommelse uden at involvere CPU'en.En DMA -controller anmoder om kontrol over bussen fra CPU'en, inden overførslen startes.Når den er tildelt, afslutter controlleren dataoverførslen uafhængigt og returnerer kontrol til CPU'en bagefter.Denne tilgang forbedrer CPU's effektivitet markant ved at aflaste overførselsarbejdsbelastningen.Det er især effektivt til højhastighedsdataudveksling.

Kanaltilstand

Kanaltilstand introducerer en dedikeret processor eller kanal til styring af I/O -operationer.Denne processor håndterer kommunikation mellem perifere enheder og systemet, hvilket reducerer arbejdsbyrden på CPU'en.Ved at aflaste dette ansvar kan CPU'en fokusere på mere komplekse opgaver, mens kanalprocessoren sikrer glat og pålidelig perifer kommunikation.Denne metode er ideel til systemer, der kræver hyppige eller omfattende I/O -operationer.

Almindelige I/O -enhedsproblemer og løsninger

Enheder fungerer ikke normalt

Nogle gange holder I/O -enheder op med at arbejde, såsom når eksterne grænseflader mislykkes, tastaturer på bærbare computere reagerer ikke, eller berøringsskærme holder op med at registrere input.Disse problemer kan stamme fra softwarefejl, driverproblemer eller hardwarefejl.At sikre, at enhedsdrivere opdateres og udfører regelmæssig vedligeholdelse, kan hjælpe med at løse disse problemer.

Diagnostiske værktøjsfejlkoder

Når du bruger computervedligeholdelsesværktøjer som Diagnostic Cards til bundkort, kan der vises fejlkoder såsom FF, 00 eller DD, eller systemet kan gentagne gange vise koder som C1 til C5.Disse koder angiver underliggende hardware- eller konfigurationsproblemer.Henvisning til diagnostisk værktøjs manual kan hjælpe med at identificere problemet og vejlede de nødvendige rettelser.

Kortslutninger og statisk elektricitet

Kortslutninger i I/O -enheder kan beskadige komponenter som kondensatorer og dioder, ofte forårsaget af statisk elektricitet, når man tilslutter eksterne enheder.Dette kan føre til alvorlige resultater, såsom systemet, der ikke tænder.Brug af antistatiske forholdsregler og sikre korrekt forankring kan reducere risikoen for skader.

Forebyggende foranstaltninger til I/O -enheder

I/O -enheder er delikate og kræver pleje under brug.Undgå at bruge dem i høj temperatur eller fugtige miljøer, da disse forhold kan skade deres komponenter.Regelmæssig rengøring, sikker håndtering og korrekt opbevaring kan udvide deres levetid og minimere risikoen for fiasko.Korrekt miljøforhold og regelmæssige kontroller er de bedste måder at bevare deres funktionalitet på.

Virkningen af ​​CPU -flaskehalse på I/O -operationer

I en mainframe -opsætning, hvor CPU'en ikke er særlig kraftfuld, kan I/O -opgaver bremse tingene.Når CPU'er strækkes tynde, er batchjob - normalt den laveste prioritet - struggle med I/O -ydeevne.De får næppe til at køre I/O, fordi de er nødt til at dele ressourcer med online processer.Hver gang et batchjob prøver at udføre en I/O-operation, skal det opgive CPU-tid til opgaver med højere prioriteret.Selv hvis I/O slutter hurtigt, skal batchjobbet stadig vente på, at CPU'en planlægger sine næste trin.

Online processer modtager typisk den CPU -tid, de har brug for, uden at forårsage forsinkelser i systemer som CICS eller IMS, da deres I/O -operationer ikke er bundet til hinanden.Nogle specifikke opgaver står dog stadig over for problemer, når CPU'en er optaget.For eksempel, i CICS, efter en I/O -transaktion er færdig, går det gennem CICS Chain Scheduler, som kan skabe lange ventelinjer under tunge arbejdsbelastninger.

Tilsvarende informerer den i IMS, når en database I/O er færdig, den informerer meddelelsesbehandlingsområdet (MPR), som derefter skal konkurrere om CPU -ressourcer, før den kan fortsætte behandlingen.Dette betyder, at selv de hurtigste I/O -operationer ikke kan nå deres fulde hastighed under disse forhold.

For at forhindre disse afmattelser er det nyttigt at bruge dataindgangshukommelse så meget som muligt.Dette inkluderer ved hjælp af bufferpuljer, referencetabeller og datacache -rum for at forhindre, at CPU'en bliver en flaskehals.
