Hvordan læses modstand Farvekode?

Denne artikel udforsker den omhyggelige proces med læsemodstandskoder, en færdighed, der øger nøjagtigheden af ​​kredsløbsdesign, letter reparationer og vedligeholdelse og sikrer standarder af høj kvalitet.Modstandsfarvekodning, et system, der bruger farvebånd til at vise modstandsværdier, er et værdifuldt værktøj til elektronikprofæer og hobbyister.Ved at finde ud af disse farver, der står for tal, multiplikatorer, tolerancer og temperaturændringer, kan folk sørge for, at elektroniske enheder fungerer korrekt, fra enkle gadgets til komplekse maskiner.

Katalog

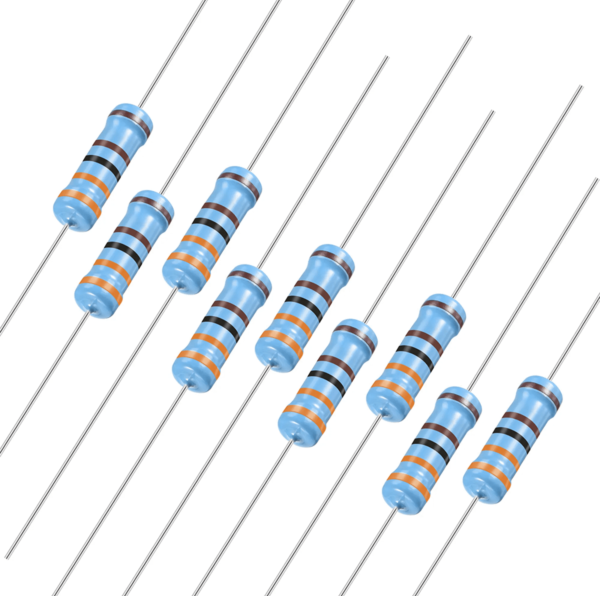

Figur 1: Modstande

Betydningen af ​​læsemodstandskoder

Brug af de forkerte modstande kan få kredsløbet til at fungere dårligt eller endda forårsage skade.At vide, hvordan man læser disse koder, sikrer, at de korrekte modstande bruges, hvilket holder kredsløbet funktionelt og sikkert.

For studerende og begyndere er det en grundlæggende færdighed at lære at læse modstandskoder.Det lærer det grundlæggende i kredsløbsbygning, og hvordan forskellige komponentværdier påvirker kredsløbsadfærd, hvilket giver et stærkt fundament inden for elektronik.

Identificering af farvebåndene

Figur 2: Modstande farvebånd

Modstande har normalt fire eller fem farvede bånd.Her er hvad de forskellige farvebånd på en modstand betyder.

De første to bands: Disse bånd viser hovednumrene for modstandens værdi.Hver farve står for et nummer fra 0 til 9.

Tredje band: Dette band fortæller dig, hvor mange nuller du skal føje til hovednumrene.

Fjerde band: Dette band viser, hvor meget den faktiske modstand kan variere fra den angivne værdi.

Femte bånd (hvis til stede): Dette bånd kan betyde to ting, raffineret tolerance og temperaturkoefficient.

Værdierne for de farvede bånd

Hovednumre (betydelige cifre)

De to første eller tre bånd er hovednumrene for modstandens værdi.Hver farve står for et tal:

Farve	Værdi
Sort	0
Brun	1
Rød	2
Orange	3
Gul	4
Grøn	5
Blå	6
Violet	7
Grå	8
Hvid	9

Tabel 1: Modstandsfarver og værdier

Multiplikator

Farve	Værdi
Sort	× 1
Brun	× 10
Rød	× 100
Orange	× 1.000
Gul	× 10.000
Grøn	× 100.000
Blå	× 1.000.000
Guld	× 0,1
Sølv	× 0,01

Tabel 2: Modstandsfarver og værdi multiplikator

Tolerance

Farve	Værdi
Brun	± 1%
Rød	± 2%
Grøn	± 0,5%
Blå	± 0,25%
Violet	± 0,1%
Grå	± 0,05%
Guld	± 5%
Sølv	± 10%
Intet band	± 20%

Tabel 3: Modstandsfarver og toleranceværdier

Hurtig referencetabel

Farve	Ciffer	Multiplikator	Tolerance
Sort	0	1	N/a
Brun	1	10	± 1%
Rød	2	100	± 2%
Orange	3	1.000	N/a
Gul	4	10.000	N/a
Grøn	5	100.000	± 0,5%
Blå	6	1.000.000	± 0,25%
Violet	7	N/a	± 0,1%
Grå	8	N/a	± 0,05%
Hvid	9	N/a	N/a
Guld	N/a	0,1	± 5%
Sølv	N/a	0,01	± 10%

Tabel 4: Værdier for de farvede bånd

Modstand farvekodekort

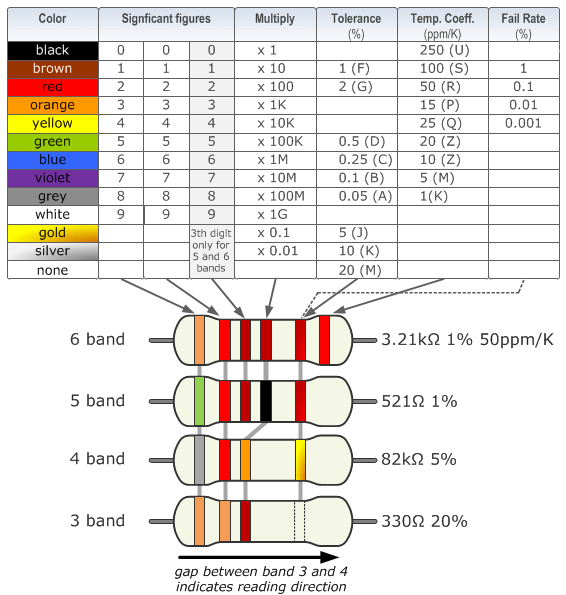

Figur 3: Modstandsfarvekodekort

6-bånd modstand farvekode

6-bånd modstandsfarvekode er mere præcis end de enklere 3-bånd og 4-båndsystemer.Den bruger de første tre bånd til betydelige cifre og de resterende bånd til multiplikator, tolerance og temperaturkoefficient.Her er en let guide til at læse disse koder og beregne modstand:

Se på farverne på de første tre bånd, og brug et modstandens farvekodediagram for at finde deres numeriske værdier;

Kontroller farven på det fjerde bånd for at finde multiplikatoren, der fortæller dig, hvor mange nuller du skal tilføje til cifrene;

Du kan beregne modstand ved hjælp af denne formel:

Modstand (ω) = (1. ciffer × 100 + 2. ciffer × 10 + 3rd ciffer) × Multiplikator

Femte bånd (tolerance): viser nøjagtigheden af ​​modstandens værdi, hvilket indikerer, hvor meget det kan variere fra den angivne værdi;

Sjette bånd (temperaturkoefficient): viser, hvor meget modstanden ændres med temperaturen.

Eksempel

Lad os bruge en 6-bånd modstand med følgende farvesekvens: grøn, blå, sort, orange, violet, rød.

Figur 4: En 6-båndmodstand

Farve	1st Band	2nd Band	3Rd Band	4Th Bandmultiplikator	5Th Båndtolerance	6Th Band temp.Koeff.
Sort	0	0	0	× 1	-	-
Brun	1	1	1	× 10	± 1%	100 ppm/k
Rød	2	2	2	× 100	± 2%	50 ppm/k
Orange	3	3	3	× 1.000	-	15 ppm/k
Gul	4	4	4	× 10.000	-	25 ppm/k
Grøn	5	5	5	× 100.000	± 0,5%	-
Blå	6	6	6	× 1.000.000	± 0,25%	10 ppm/k
Violet	7	7	7	× 10.000.000	± 0,10%	5 ppm/k
Grå	8	8	8	× 100.000.000	± 0,05%	-
Hvid	9	9	9	× 1g	-	-
Guld				× 0,1	± 5%	-
Sølv				× 0,01	± 10%	-

Hver farve på en modstand svarer til et specifikt tal.Lad os for vores eksempel overveje følgende farvebånd:

Grøn: 5

Blå: 6

Sort: 0

Orange (multiplikator): x1.000

Violet (tolerance): ± 0,1%

Rød (temperaturkoefficient): 50 ppm/° C

De første tre farver repræsenterer betydelige cifre.Kombiner disse cifre for at danne et tal:

Grøn (5)

Blå (6)

Sort (0)

Ved at kombinere disse får vi nummer 560.

Påfør derefter multiplikatoren fra det fjerde farvebånd.I dette tilfælde angiver Orange en multiplikator på 1.000.Multiplicer de kombinerede markante cifre (560) med denne multiplikator:

560 × 1.000 = 560.000

Så modstandsværdien er 560.000 ohm eller 560 kΩ.

Tolerance angiver, hvor meget den faktiske modstand kan variere fra den nominelle værdi.Det femte farvebånd, Violet, betegner en tolerance på ± 0,1%.Dette betyder, at modstandens faktiske modstand kan variere med ± 0,1% fra 560.000 ohm.

560.000 × 0,001 = 560

560.000 ± 560

Så modstanden kan variere fra 559.440 Ω til 560.560 Ω.

Det sjette farvebånd, rød, repræsenterer temperaturkoefficienten, som er 50 ppm/° C.Dette betyder, at modstanden ændrer sig med 50 dele pr. Million pr. Grad Celsius.

Her er den komplette specifikation for vores modstand:

• Modstand: 560.000 Ω (eller 560 kΩ)

• Tolerance: ± 0,1%

• Temperaturkoefficient: 50 ppm/° C

5-band modstand farvekode

Du kan nemt afkode enhver 5-båndmodstand og nøjagtigt bestemme dens modstandsværdi ved at følge disse trin:

Start med at se på de første tre farvebånd på modstanden.Disse bånd repræsenterer de betydelige cifre af modstandsværdien.Brug et modstandsfarvekodediagram til at matche hver farve til dets tilsvarende nummer;

Find farven på det fjerde band.Dette bånd angiver multiplikatoren, der fortæller dig, hvor mange nuller du skal føje til det nummer, der er dannet af de første tre bånd.Med andre ord, det viser kraften på ti, du har brug for at formere sig med;

Brug derefter denne formel til at finde den samlede modstand:

Modstand (ω) = (1. cifferværdi × 100 + 2. cifferværdi × 10 + 3rd cifferværdi) × Multiplikator

Dette kombinerer værdierne fra de første tre bånd og multiplicerer dem med det fjerde bånds værdi for at få modstanden i ohm (ω);

Til sidst skal du se på farven på det femte band.Dette bånd angiver tolerancen, eller hvor nøjagtig modstandens modstandsværdi er.Den fortæller dig den procentdel, hvormed den faktiske modstand kan variere fra den beregnede værdi.

Eksempel

Lad os bruge en 5-båndmodstand med følgende farvesekvens: gul, hvid, hvid, sort og brun.

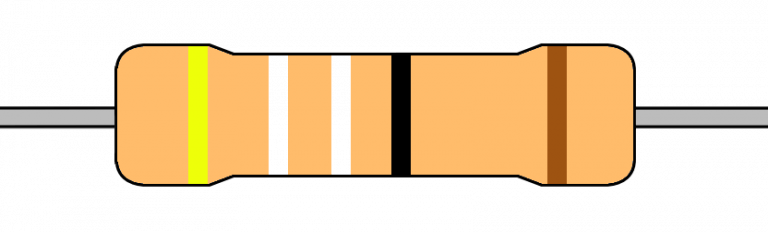

Figur 5: 5-båndmodstand

Farve	1st Band	2nd Band	3Rd Band	4Th Bandmultiplikator	5Th Båndtolerance
Sort	0	0	0	× 1
Brun	1	1	1	× 10	± 1%
Rød	2	2	2	× 100	± 2%
Orange	3	3	3	× 1.000
Gul	4	4	4	× 10.000
Grøn	5	5	5	× 100.000	± 0,5%
Blå	6	6	6	× 1.000.000	± 0,25%
Violet	7	7	7	× 10.000.000	± 0,10%
Grå	8	8	8	× 100.000.000	± 0,05%
Hvid	9	9	9	× 1g
Guld				× 0,1	± 5%
Sølv				× 0,01	± 10%

Tabel 6: 5-bånd modstand Farvekode

Identificer først farvekodeværdierne for hvert bånd.

Første bånd (gul): 4

Andet bånd (hvid): 9

Tredje bånd (hvid): 9

Fjerde bånd (sort): Multiplikator på 1 (da sort svarer til en multiplikator på 100)

Femte bånd (brun): Tolerance på 1%.

Derefter skal du tage cifrene fra de første tre bånd og kombinere dem for at danne et nummer.I dette tilfælde:

Gul: 4

Hvid: 9

Hvid: 9

Dette giver os nummeret 499.

Multiplicer nu dette nummer med den værdi, der er angivet af det fjerde bånd.Her er det fjerde band sort, hvilket betyder en multiplikator på 1. Så beregningen er:

Modstand = 499 × 1 = 499Ω

Det femte band giver os tolerancen, som i dette tilfælde er 1% (brun).For at finde dette interval skal du beregne 1% af 499 Ω:

1% af 499ω = 1/100 × 499 = 4,99Ω

Bestem nu det mulige interval ved at tilføje og trække denne værdi ud af den originale modstand:

Minimumsmodstand: 499 Ω - 4,99 Ω = 494,01 Ω

Maksimal modstand: 499 Ω + 4,99 Ω = 503,99 Ω

Så modstanden kan have en værdi mellem 494,01 Ω og 503,99 Ω.

Bandmodstand farvekode

At finde ud af den samlede modstand for en 4-båndmodstand er ligetil, hvis du følger disse enkle trin.

Start med at se på de to første farvede bånd på modstanden.Hver farve står for et nummer, som du kan finde på et modstandskodekort;

Når du har haft disse numre, skal du kontrollere det tredje band for at finde multiplikatoren.Dette fortæller dig, hvor mange nuller du skal føje til de to første cifre;

Brug denne formel:

Modstand (ω) = (1. cifferværdi x 10 + 2. cifferværdi) x Multiplikator

Endelig viser farven på det fjerde bånd toleranceniveauet, der fortæller dig, hvor meget den faktiske modstand kan variere fra den angivne værdi.Denne metode hjælper dig med at beregne en modstands samlede modstand nøjagtigt.

Eksempel

Lad os bruge en 4-bånd modstand med følgende farvesekvens: gul, violet, brun og sølv

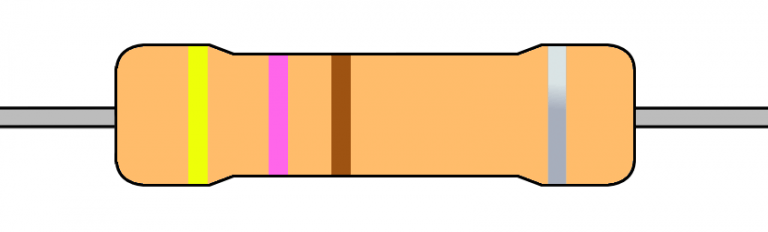

Figur 6: 4-båndmodstand

Farve	1st Band	2nd Band	3Rd Bandmultiplikator	4Th Båndtolerance
Sort	0	0	× 1
Brun	1	1	× 10	± 1%
Rød	2	2	× 100	± 2%
Orange	3	3	× 1.000
Gul	4	4	× 10.000
Grøn	5	5	× 100.000	± 0,5%
Blå	6	6	× 1.000.000	± 0,25%
Violet	7	7	× 10.000.000	± 0,10%
Grå	8	8	× 100.000.000	± 0,05%
Hvid	9	9	× 1g
Guld	-	-	× 0,1	± 5%
Sølv	-	-	× 0,01	± 10%

Tabel 7: 4-bånd modstand Farvekode

De to første farvebånd på en modstand angiver dens basisværdi.

Første bånd er gult, hvilket svarer til 4. Andet band er violet, hvilket svarer til 7.

Når vi sætter disse to numre sammen, får vi 47. Så vores basisværdi er 47.

Nu går vi videre til det tredje band, multiplikatoren, der fortæller os, hvad vi skal multiplicere vores basisværdi med.I vores tilfælde:

Brown repræsenterer en multiplikator på 10.

Nu multiplicerer vi vores basisværdi på 47 med 10:

47 × 10 = 470

Så modstandsværdien af ​​vores modstand er 470 ohm.

Endelig har vi det fjerde band, der fortæller os om tolerancen - hvor meget den faktiske modstand kan variere fra den specificerede værdi.

Det fjerde bånd er sølv, der repræsenterer en 10% tolerance.

Dette betyder, at den faktiske modstand kan variere med ± 10% fra den nominelle værdi.For at finde toleranceområdet beregner vi 10% af 470 ohm:

470 × 0,10 = 47

Så den faktiske modstand kan være så lav som:

470 - 47 = 423 ohm

Eller så høj som:

470 + 47 = 517 ohm

Vi har afkodet vores modstands værdi og tolerance:

• Basisværdi: 47

• Multiplikator: 10

• Modstand: 470 ohm

• Tolerance: ± 10% (423 til 517 ohm)

Læsningsfejl og tip til at undgå dem

Forkert identifikation af farver

Dårlig belysning eller subtile farvevariationer kan forårsage forkert læsning af modstandsfarvebånd.Sørg for, at dit arbejdsområde har LED-belysning eller dagslyspærer for at forbedre farvesynligheden.Brug et forstørrelsesglas til små eller tæt placerede bånd for at se farver mere tydeligt og nøjagtigt.

Forkert ordre om læsning

Det kan være forvirrende at bestemme den rigtige ende for at begynde at læse modstanden fra.Start fra slutningen af ​​modstanden tættest på kanten eller siden overfor tolerancebåndet (normalt guld eller sølv).Hvis der ikke er noget tolerancebånd, skal du begynde, hvor bandene er tættere pakket.Denne tilgang forhindrer at læse sekvensen i omvendt, hvilket kan drastisk ændre modstandsværdien.

Forvirring mellem lignende farver

Lignende farver som rød, orange og brun eller grøn og blå kan let forveksles, især i dårlig belysning.Øv regelmæssigt modstandens farvekodesekvens eller hold et farvekodekort praktisk som reference.Digitale værktøjer, såsom mobile apps designet til modstand, kan tilvejebringe en dobbeltkontrolmekanisme for at sikre nøjagtighed og kompensere for almindelige farver forkert identifikation.

Virkningen af ​​farveblindhed

Personer med farvesyn mangler kæmper for nøjagtigt at læse farvekodede modstande.Brug apps designet til at hjælpe dem med farveblindhed ved at justere farveudgang for bedre differentiering.Brug alternativt elektroniske værktøjer som multimetre til direkte at måle modstandsværdier, omgå behovet for farveidentifikation og sikre nøjagtighed uanset synshandicap.

Konklusion

At lære modstandens farvekodesystem er mere end bare at finde ud af, hvad de farvede bånd betyder.Det handler om at sikre, at elektroniske systemer fungerer godt og pålideligt i mange forskellige anvendelser.Den detaljerede forklaring hjælper folk med at vide, hvordan man nøjagtigt kan finde modstandsværdier i forskellige opsætninger, som tre-bånd, fire-bånd eller seks-båndsystemer.Det fremhæver også vigtigheden af ​​at være forsigtig med elektronisk design og reparation.Efterhånden som teknologien forbedres, og behovet for nøjagtighed vokser, bliver det vigtigere at være i stand til hurtigt og korrekt at læse disse koder.Tip til at undgå almindelige fejl, som forkert læsning af farver eller håndtering af farveblindhed ved hjælp af digitale værktøjer og bedre belysning, viser en grundig måde at håndtere virkelige udfordringer inden for elektronikarbejde.Kort sagt viser modstandens farvekodesystem, at det at få det grundlæggende rigtige fører til at udføre godt arbejde, selv i komplekse opgaver, og sørge for, at enheder ikke kun opfylder men overstiger ydeevne og pålidelighedsstandarder.

Ofte stillede spørgsmål [FAQ]

1. Hvordan kan man huske modstandens farvekode?

For effektivt at huske modstandens farvekode kan du bruge den mnemoniske sætning "BB Roy fra Storbritannien havde en meget god kone."Hvert bogstav står for en farve, der svarer til et ciffer fra 0 til 9:

Sort = 0

Brun = 1

Rød = 2

Orange = 3

Gul = 4

Grøn = 5

Blå = 6

Violet = 7

Grå = 8

Hvid = 9

Denne mnemonic hjælper dig med at huske rækkefølgen af ​​farverne og deres tilknyttede numeriske værdier, der hjælper med hurtig modstandsidentifikation.

2. Hvordan løser du en modstandsfarve?

For at bestemme modstandsværdien fra en modstands farvebånd skal du følge disse trin:

Identificer farven på hvert bånd (fire bånd på almindelige modstande).

Brug de to første farver til at finde deres tilsvarende tal ved hjælp af farvekoden.

Det tredje bånd er multiplikatoren, der angiver antallet af nuller, der skal tilføjes.

Det fjerde bånd (hvis til stede) angiver modstandens tolerance eller nøjagtighed.

For eksempel, hvis båndene er røde, violette og orange, ville du beregne 2 (rød), 7 (violet), efterfulgt af tre nuller (orange multiplikator), hvilket resulterede i 27000 ohm.

3. Hvad er farvekoden til modstanden på 220 ohm?

Farvekoden til en 220-OHM-modstand er:

Rød (2)

Rød (2)

Brun (multiplikator på 10)

Derfor er det rødrødbrunt, der repræsenterer 22 efterfulgt af en nul, der svarer til 220 ohm.

4. Hvad er en nul-ohm-modstand?

En nul-OHM-modstand er en jumper, der bruges til at forbinde spor på et kredsløbskort.Det ser ud som enhver anden modstand, men har et enkelt sort bånd, der betegner nul modstand.Dens primære funktion er at fungere som en pladsholder eller bro inden for kredsløbsdesign, hvilket giver mulighed for mere fleksible PCB -layouts og lettere automatiseret samling.

5. Hvordan ved jeg, hvilken ende af modstanden til at begynde at læse fra?

For korrekt at læse en modstand:

Se efter et guld- eller sølvbånd;Dette er tolerancebåndet og skal være i den højre ende, når du læser farverne fra venstre mod højre.

Hvis alle bånd er farvet (uden metallisk bånd), skal du begynde at læse fra slutningen, hvor båndene er tættest sammen.
