Mosfet vs. Igbt

I en verden af ​​kraftelektronik er det meget vigtigt at vælge den rigtige halvlederenhed for at forbedre ydelsen, effektiviteten og pålideligheden af ​​elektroniske systemer.To populære indstillinger er siliciumisolerede portbipolære transistorer (SI IGBT'er) og siliciumcarbidmetaloxid-halvlederfelt-effekttransistorer (SIC MOSFETs).Hver af disse enheder har unikke funktioner og fordele, hvilket gør dem velegnede til forskellige anvendelser.Denne artikel vil forklare de største forskelle mellem SI IGBTS og SIC MOSFETs, der diskuterer deres egenskaber, fordele, ulemper og hvordan de påvirker inverterteknologi, især i Motor Drive Systems.Ved at forstå disse forskelle kan ingeniører og designere tage bedre beslutninger om at forbedre deres magtelektronikprojekter.

Katalog

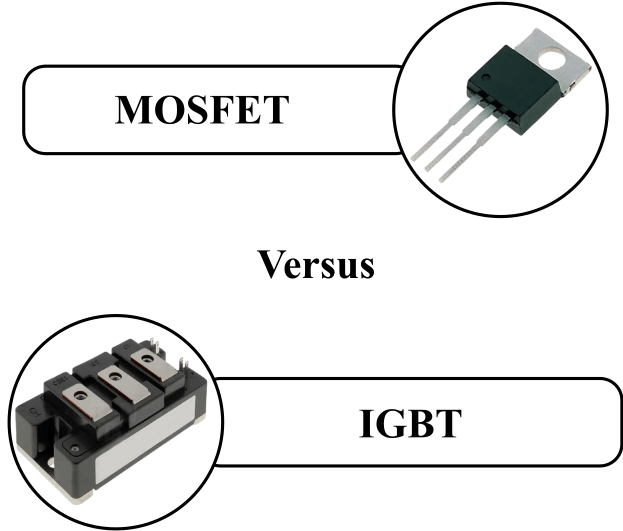

Figur 1: Mosfet vs. IGBT

Forståelse af si igbts og sic mosfets

Sic mosfets

Siliciumcarbidmetaloxid-halvlederfelt-effekttransistorer (SIC MOSFETs) fungerer ved at kontrollere den spænding, der påføres deres portterminal.En af de største fordele ved SIC MOSFETs er deres stærke modstand mod termisk løb, en tilstand, hvor en stigning i temperaturen fører til yderligere temperaturstigninger, hvilket potentielt forårsager enhedssvigt.Denne modstand skyldes i vid udstrækning den bedre varmeledningsevne af siliciumcarbid (SIC) sammenlignet med almindelig silicium.SIC's høje varme ledningsevne sikrer effektiv varmeafledning på enhedsniveau, hvilket holder stabile driftstemperaturer selv under høje effektforhold.

Denne evne til at håndtere varme er meget vigtig i miljøer med høje temperaturer, såsom dem, der findes i biler og industrielle omgivelser.I disse situationer er pålideligheden og effektiviteten af ​​elektroniske dele meget vigtige, og SIC MOSFETs giver en stærk løsning.Deres evne til at opretholde ydeevne og forhindre overophedning under hårde forhold gør dem meget ønskelige for kraftelektronik, hvor styring af varme er en stor bekymring.

Si igbts

Siliciumisolerede gate bipolære transistorer (SI IGBTS) er halvlederenheder styret af strøm, hvilket fungerer ved at anvende en strøm på portterminalen.Disse transistorer bruges ofte i applikationer, der konverterer jævnstrøm (DC) til skiftevis strøm (AC), især i motordrev.Tiltrækningen af ​​SI IGBTS er deres evne til at håndtere høje strømme effektivt.De tilbyder også hurtige skifthastigheder, hvilket er meget vigtigt for applikationer, der har brug for hurtig og præcis strømstyring.

Med hensyn til elektriske egenskaber har SI IGBT'er en højspændingsklassificering, hvilket giver dem mulighed for at fungere sikkert under højspændingsbetingelser.De har også et lavspændingsfald over enheden, når de ledes strøm, hvilket fører til lavere effekttab og bedre effektivitet.Derudover har SI IGBT'er lavt ledningstab, hvilket betyder, at de bruger mindre strøm, når transistoren er i 'på' tilstand, hvilket forbedrer systemets samlede ydelse.

Disse kvaliteter gør SI IGBT'er specielt velegnet til højeffekt motordrevne applikationer, såsom dem i fremstillingssystemer.Deres stærke præstation i disse hårde miljøer skyldes deres evne til at skifte store strømme og spændinger effektivt, hvilket gør dem til et overkommeligt og pålideligt valg til kontrol af højeffektmotorer.

Invertere og deres indflydelse på Motor Drive Systems

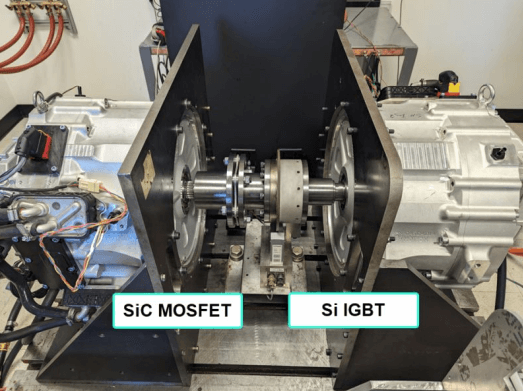

Figur 2: Invertere og deres indflydelse på Motor Drive Systems

I Motor Drive -applikationer spiller invertere en vigtig rolle i at ændre jævnstrøm (DC) fra batterisystemer til skiftevis strøm (AC), som elektriske motorer har brug for at køre.Denne ændring er meget nødvendig for elektriske køretøjer, hvor store batteripakker giver den nødvendige DC -strøm.Invertere håndterer mange vigtige dele af motorisk ydeevne, herunder hastighed, drejningsmoment, effekt og effektivitet.De hjælper også med regenerativ bremsning, som er en funktion, der fanger energi under bremsning og sender den tilbage i batteriet, hvilket gør hele systemet mere energieffektivt.

Den type inverter, der bruges, påvirker meget, hvor godt Motor Drive -systemet fungerer.Historisk set er to typer invertere blevet vidt brugt: siliciumisolerede gate bipolære transistorer (SI IGBTS) og siliciumcarbidmetal-oxid-halvlederfelt-effekttransistorer (SIC MOSFETs).

Si igbts har været standardvalget, fordi de er pålidelige, og fremstillingsprocesserne for dem er veletablerede.Imidlertid bliver Sic Mosfets mere populære, fordi de klarer sig bedre.SIC MOSFETs har lavere switching -tab, bedre varmeledningsevne og kan arbejde ved højere frekvenser og temperaturer sammenlignet med SI IGBT'er.Disse fordele fører til bedre effektivitet, mindre behov for afkøling og evnen til at designe mindre og lettere motordrevningssystemer.

Til at begynde med begrænsede de høje omkostninger ved SIC MOSFETs brugen til high-end eller specielle applikationer.Imidlertid har forbedringer i fremstillingsteknologi og masseproduktion i høj grad reduceret omkostningerne ved SIC -enheder, hvilket gør dem til en praktisk og attraktiv mulighed for en bredere vifte af motordrevne applikationer.Denne omkostningsreduktion sammen med deres præstationsfordele har ført til mere brug af SIC MOSFETs i forskellige brancher, herunder bilindustri, industriel automatisering og vedvarende energisektorer.

Fordele og ulemper ved SI IGBTS og SIC MOSFETS

Si igbts (siliciumisolerede gate bipolære transistorer)

Siliciumisolerede gate bipolære transistorer (SI IGBTS) er vidt brugt i applikationer med høj effekt på grund af deres stærke præstationstræk.Her er et detaljeret kig på deres fordele og ulemper:

• Fordele ved SI IGBTS

Håndterer store strømme godt: Si igbts er meget gode til at styre store strømme effektivt.Dette gør dem til et godt valg til applikationer, der skal håndtere store strømbelastninger, såsom industrielle maskiner og elektriske køretøjer.

Hurtig skifthastighed: SI IGBTS kan hurtigt tænde og slukke for, hvilket forbedrer deres ydeevne i systemer, der har brug for hurtige ændringer i strømstrømmen.Denne hurtige skiftevne er nyttig til applikationer, der kræver hurtige ændringer, hvilket fører til bedre lydhørhed og ydeevne.

Lave omkostninger: Produktionsprocessen for SI IGBT'er er moden og veletableret, hvilket resulterer i lavere produktionsomkostninger.Denne omkostningsfordel gør SI IGBTS til et budgetvenligt valg til mange højeffektapplikationer, hvilket holder de samlede systemudgifter nede.

Kan håndtere høje spændinger: SI IGBTS kan modstå høje spændinger, hvilket gør dem velegnede til applikationer, der fungerer ved højspændingsniveauer.Denne evne er især nyttig i kraftoverførsels- og distributionssystemer, hvor der er behov for høj spænding udholdenhed.

Lavt energitab: SI IGBTS har minimal spændingsfald og ledningstab, når de ledes aktuelle.Denne effektivitet oversættes til reduceret energitab og forbedret den samlede systemydelse, hvilket er godt til at opretholde høj effektivitet i strømfølsomme applikationer.

• Ulemper ved Si Igbts

Tilbøjelig til overophedning: I applikationer med høj effekt, såsom dem i elektriske køretøjer eller industrisystemer, kan SI IGBT'er overophedes.Denne overophedning kan føre til termisk løb, en tilstand, hvor stigende temperatur forårsager yderligere stigninger i temperaturen, hvilket potentielt fører til enhedsfejl.Denne risiko for termiske problemer udgør et pålidelighedsspørgsmål i situationer med høj effekt.

Langsomere slukningstider: Sammenlignet med nogle nyere halvlederenheder tager SI IGBTS længere tid at slukke.Denne langsommere slukning kan begrænse deres effektivitet i applikationer, der har brug for meget hurtig skift, såsom højfrekvente invertere eller avancerede motorstyringssystemer.Den langsommere slukningstid kan føre til øgede switching-tab og reduceret den samlede effektivitet i sådanne applikationer.

SIC MOSFETS (Silicium Carbide Metaloxid-Semiconductor Field-Effect Transistors)

I Motor Drive-applikationer, vælger du mellem siliciumisolerede gate-bipolære transistorer (SI IGBT'er) og siliciumcarbidmetaloxid-halvlederfelt-effekttransistorer (SIC MOSFETs) i høj grad systemets ydeevne og effektivitet.At forstå fordele og ulemper ved SIC MOSFETs hjælper med at forklare, hvorfor de bliver et populært valg i mange højtydende applikationer på trods af nogle udfordringer.

• Fordele ved SIC MOSFETs

Højere effektivitet: SIC MOSFETs har lavere ledning og skiftende tab sammenlignet med SI IGBT'er.Dette forbedrede effektivitet reducerer energiforbruget og øger den samlede ydelse af Motor Drive -systemet.Lavere tab betyder mindre energi spildes som varme, hvilket fører til mere effektiv strømforbrug.

Bedre varmehåndtering: Siliciumcarbid udfører varme bedre end silicium.Dette gør det muligt for SIC MOSFETs at håndtere varme mere effektivt og holde deres præstation og pålidelighed op, selv under højeffektforhold.Bedre varmehåndtering reducerer behovet for omfattende kølesystemer, hvilket gør design enklere og nedskærende omkostninger.

Hurtigere skifte: SIC MOSFETs kan fungere ved meget højere skiftefrekvenser end SI IGBTS.Hurtigere switching giver mulighed for mere præcis kontrol af motoren og kan forbedre ydelsen i applikationer, der har brug for hurtig switching.Dette er især nyttigt i elektriske køretøjsdrev og industriel motorisk kontrol, hvor effektivitet og hurtige responstider er meget vigtige.

Højere spændingshåndtering: SIC MOSFETs kan håndtere højere spændinger end SI IGBTS, hvilket gør dem velegnede til højspændingsapplikationer.Denne højere spændingstolerance er nyttig i strømnettets grænseflader og industrielle drev med høj effekt, hvor der er behov for stærk spændingshåndtering.

Mindre størrelse: På grund af deres bedre effektivitet og varmeegenskaber kan SIC MOSFETs gøres mindre end deres silicium -kolleger.Denne størrelsesreduktion er god til at skabe mere kompakte og lette systemer, hvilket er særlig værdifuldt i applikationer som elektriske køretøjer, hvor det er meget vigtigt at spare plads og vægt.

• Ulemper ved Sic Mosfets

Højere omkostninger: At fremstille SIC MOSFETs er mere kompliceret og dyrt end at gøre si igbts.Denne højere produktionsomkostning fører til en højere købspris, som kan være en barriere, især i omkostningsfølsomme applikationer.Efterhånden som fremstillingen forbedres, og der produceres større mængder, falder disse omkostninger gradvist.

Begrænset markedsbrug: Som en nyere teknologi er SIC MOSFETs endnu ikke blevet anvendt så vidt som SI IGBTS.Denne begrænsede anvendelse kan resultere i færre tilgængelige komponenter og mindre support, hvilket gør det sværere for ingeniører at finde dele og få teknisk hjælp.Efterhånden som SIC -teknologi bliver mere almindelig, forventes denne begrænsning at mindske.

Komplekse drivkraft behov: SIC MOSFETs har ofte brug for mere avanceret drevkredsløb sammenlignet med SI IGBTS.Kompleksiteten af ​​dette drivkredsløb kan komplicere det samlede systemdesign og muligvis øge udviklingsomkostningerne.Ingeniører skal omhyggeligt designe og implementere disse kredsløb for fuldt ud at drage fordel af SIC -teknologi.

Forbedret inverterteknologi med SIC MOSFETS

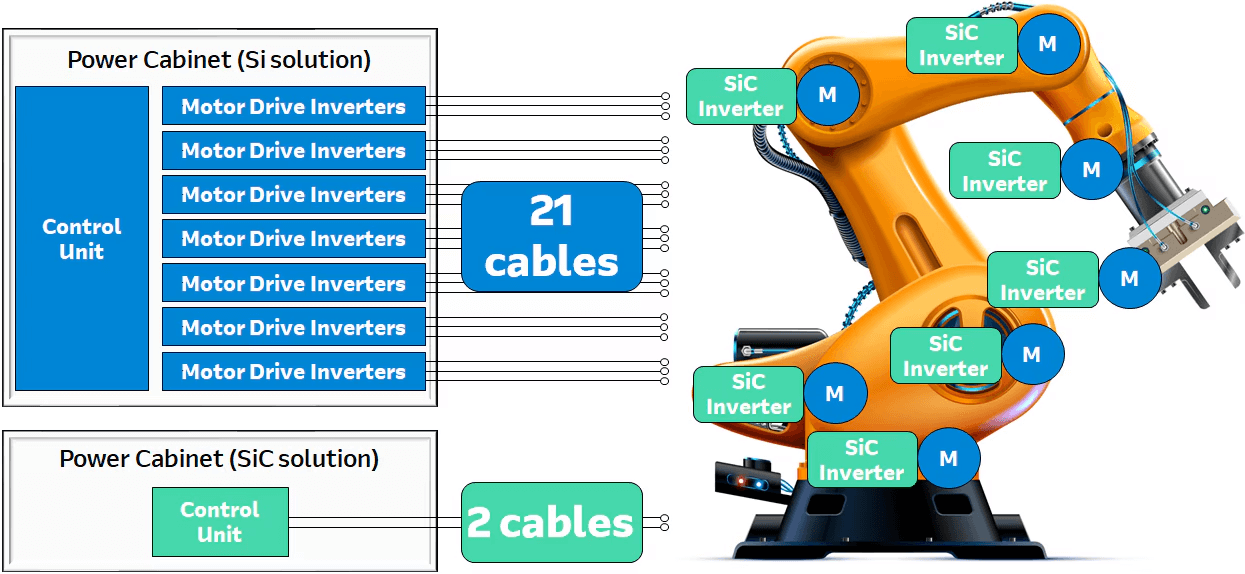

Figur 3: Sammenligning af Power Cabinet SI Solution vs. SIC -løsning til motordrevet invertere

Siliciumcarbid MOSFETS (SIC MOSFETs) er i høj grad forbedret inverterteknologi i Motor Drive Systems, hvilket giver mange fordele i forhold til siliciumisolerede portbipolære transistorer (SI IGBTS).SIC MOSFETs kan arbejde med meget højere skifthastigheder på grund af deres lavere switching -tab, hvilket muliggør mere nøjagtig kontrol af motorhastighed og drejningsmoment.De håndterer også varme bedre, hvilket betyder, at de slipper af med varme mere effektivt og reducerer behovet for store kølesystemer.Dette fører til mindre og lettere inverterdesign, hvilket er især godt til elektriske køretøjer.

SIC MOSFETs kan også arbejde ved højere temperaturer, hvilket øger pålideligheden og levetiden for motordrevningssystemer under hårde forhold.Mens SI IGBT'er stadig kan bruges i billigere applikationer, eller hvor høje skifthastigheder og varmehåndtering er mindre af en bekymring, gør effektiviteten, bedre varmehåndtering og højere ydelse af SIC MOSFETs dem perfekte til højprestation og pålidelige motoriske drev applikationer,inklusive elektriske køretøjer og industriel automatisering.

Hovedforskelle mellem IGBTS og MOSFETS

Parameter	IGBT	Mosfet
Spændingsområde	600V til 6500V (almindelige højspændingsapplikationer)	20V til 1000V (almindelige lav til mellemspændingsapplikationer)
Typiske applikationer	Højspænding, høje aktuelle applikationer, f.eks. Strømgitter, industrielle motorer og invertere	Lav til medium spændingsapplikationer, fx strømforsyninger, lyd forstærkere og motoriske controllere
On-state spændingsfald (VCe eller VDs)	Højere spændingsfald, typisk 2V til 4V	Lavere spændingsfald, typisk 0,1V til 1V
Skifthastighed	Langsommere skiftehastighed (mere velegnet til lavere frekvens applikationer)	Hurtigere skiftehastighed (mere velegnet til højfrekvente applikationer)
Ledningstab	Højere på grund af bipolar natur og højere spændingsfald	Lavere på grund af unipolar karakter og lavere spændingsfald
Skiftende tab	Højere på grund af langsommere skiftehastighed	Lavere på grund af hurtigere skiftehastighed
Termisk stabilitet	Bedre termisk ydeevne ved højere effektniveauer	Begrænset termisk præstation sammenlignet med IGBTS
Kontroller kompleksitet	Lettere krav til gate drev, typisk spændingsstyret	Kræver mere komplekse portdrevskredsløb, typisk Nuværende kontrolleret
Robusthed	Generelt bedre kortslutning modstå kapacitet	Typisk lavere kortslutning modstå kapacitet
Koste	Generelt højere for ækvivalente spændingsvurderinger	Generelt lavere for ækvivalente spændingsvurderinger

Enhedstype

Figur 4: Type enhed - MOSFET og IGBT -symbol -sammenligning

IGBTS (isolerede gate bipolære transistorer) er en blanding af MOSFET'er (metaloxid-halvlederfelt-effekttransistorer) og bipolære transistorer.De har en spændingsstyret port som MOSFETS, hvilket gør skiftet let.De har også bipolarlignende strømforsyningsevne, hvilket giver dem mulighed for at håndtere høje effektniveauer.MOSFET'er er derimod kun spændingsstyrede transistorer.Strømmen af ​​strøm mellem deres kilde og dræningsterminaler styres af den spænding, der påføres porten.

Spændingsklassificering

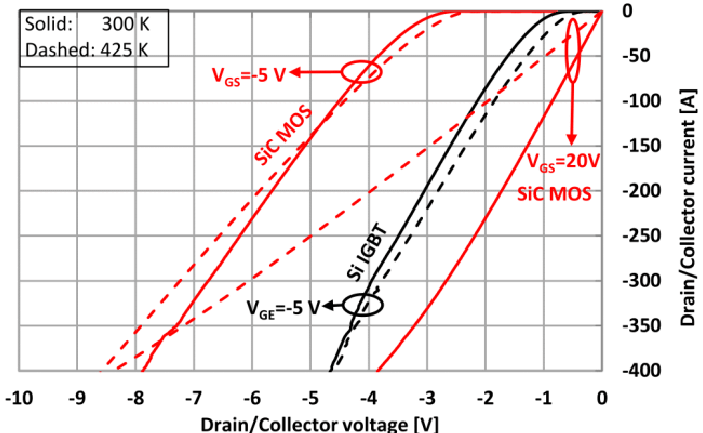

Figur 5: Dræn/opsamlingsspænding Vs.Nuværende for MOSFET og IGBT

For spændingsvurdering er IGBT'er bedre til højspændingsanvendelser, der spænder fra hundreder til tusinder af volt.Dette gør dem velegnede til applikationer med høj effekt som motordrev og strøminvertere.MOSFET'er bruges normalt i lavere til mellemspændingsapplikationer, der spænder fra titusinder til hundreder af volt, som er almindelige i elektroniske switching kredsløb og spændingsregulatorer.

Aktuel håndtering

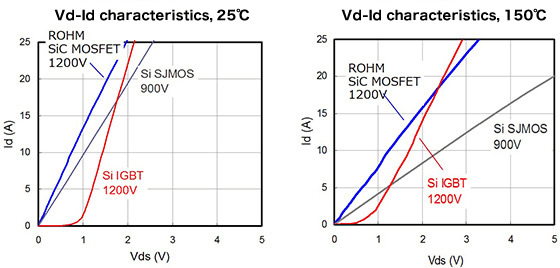

Figur 6: VD-ID-egenskaber ved 25 ° C og 150 ° C for MOSFET og IGBT

Med hensyn til den aktuelle håndtering er IGBT'er gode til høje aktuelle applikationer på grund af deres bipolære strømforsyningsevne.Dette gør dem nyttige i indstillinger med høj effekt.MOSFET'er bruges imidlertid typisk til lavere til moderate aktuelle applikationer, hvor der er behov for høj effektivitet og hurtig skift.

Skifthastighed

Skifthastighed er en anden stor forskel.IGBTS skifter langsommere end MOSFETS, hvilket er fint til applikationer, hvor der ikke er behov for hurtig switching.På den anden side er MOSFET'er lavet til højfrekvent brug og tilbyder hurtigere skifthastigheder.Dette gør dem velegnede til applikationer som strømforsyninger og konvertere, der har brug for hurtig og effektiv skifte.

Effektivitet

Effektiviteten varierer mellem IGBT'er og MOSFET'er baseret på spænding og strømniveauer.IGBT'er har tab af lavere ledning ved høje spændinger og strømme, hvilket gør dem mere effektive i applikationer med høj effekt.MOSFET'er er imidlertid mere effektive ved lave spændinger og strømme på grund af deres lave modstand og hurtige skiftekapaciteter.

Applikationer

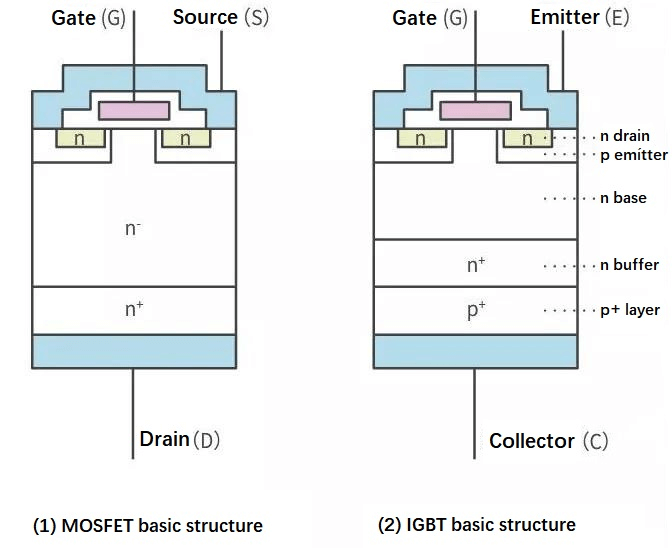

Figur 7: MOSFET -grundlæggende struktur Vs.IGBT -grundlæggende struktur

Brugen af ​​disse enheder afspejler deres styrker.IGBT'er bruges ofte i situationer med høj effekt såsom motordrev, strøminvertere og induktionsvarmesystemer på grund af deres evne til at håndtere højspænding og strøm.MOSFET'er er bedre til applikationer, der prioriterer hurtig skift og effektivitet ved lavere effektniveauer, såsom elektroniske switching kredsløb og spændingsregulatorer.

Krav til gate -drev

Endelig er kravene til portdrev forskellige mellem IGBT'er og MOSFET'er.IGBT'er har brug for en positiv spænding på porten i forhold til emitteren for at tænde og slukke ved at reducere portspændingen.MOSFETS har imidlertid brug for en positiv spænding på porten i forhold til kilden til både at tænde og slukke, hvilket gør deres portdrev enklere og mere ligetil.

Konklusion

Både SI IGBTS og SIC MOSFETS har unikke styrker, der passer til forskellige højeffektapplikationer.Si igbts er gode til at håndtere store strømme og høje spændinger og er billigere at producere, hvilket gør dem pålidelige til traditionelle anvendelser som industrielle motorer og strømnet.De kan dog overophedes og skifte langsommere, hvilket kan være et problem i højhastighed eller meget varme miljøer.

På den anden side håndterer SIC MOSFETs varme bedre, skifter hurtigere og er mere effektive, hvilket gør dem til en favorit til moderne anvendelser som elbiler og højtydende industrielle systemer.Selvom de koster mere i starten og har brug for mere komplekse drivkredsløb, reducerer løbende forbedringer i SIC -teknologi disse problemer, hvilket fører til bredere brug.

Valget mellem SI IGBTS og SIC MOSFETs afhænger af de specifikke behov i applikationen, såsom spænding og aktuelle niveauer, skifthastighed og varmehåndtering.Ved at bruge styrkerne på hver enhed kan ingeniører designe og opbygge bedre elektroniske systemer, køre forbedringer og effektivitet inden for forskellige teknologifelter.

Ofte stillede spørgsmål [FAQ]

1. Hvilken er bedre IGBT eller MOSFET?

Valget mellem IGBT og MOSFET afhænger af, hvad du har brug for det til.MOSFET'er er generelt bedre til lave til mellemstore effektopgaver, der har brug for hurtige skifthastigheder og god varmehåndtering.De er gode til ting som strømforsyninger og motoriske controllere.IGBTS er på den anden side bedre til opgaver med høj effekt, fordi de kan håndtere større strømme og højere spændinger, hvilket gør dem ideelle til industrielle motorer og strøminvertere.

2. Kan IGBT erstatte MOSFET?

Nogle gange kan IGBT'er erstatte MOSFET'er, især i opgaver med høj effekt, hvor håndtering af store strømme og spændinger er meget nødvendige.Fordi IGBTS skifter langsommere og håndterer varmen forskelligt, er de måske ikke gode til opgaver, der har brug for meget hurtigt skift og lavt effekttab, hvor MOSFET'er er bedre.

3. Hvordan ved jeg, om jeg har IGBT eller MOSFET?

For at finde ud af, om du har en IGBT eller MOSFET, skal du kontrollere varenummeret og detaljer fra producenten.Datablad fortæller dig, om enheden er en IGBT eller en MOSFET.De kan se ens ud, så du er nødt til at kontrollere dokumentationen eller markeringerne på komponenten.

4. Hvilken er den hurtigste switching -enhed IGBT eller MOSFET?

MOSFET'er er generelt de hurtigste skiftende enheder sammenlignet med IGBT'er.De kan skifte med meget højere hastigheder, hvilket gør dem velegnede til opgaver, der har brug for hurtig skift, som i strømforsyninger og højfrekvente invertere.

5. Hvordan ved jeg, om jeg har IGBT eller MOSFET?

Du kan finde ud af, om du har en IGBT eller MOSFET ved at se på komponentens markeringer og sammenligne dem med datablad eller producentoplysninger.Disse dokumenter giver detaljerede oplysninger om typen af ​​halvlederenhed, herunder om det er en IGBT eller en MOSFET.
