SINAD: Definition, formel og målevejledning

I denne artikel vil du lære, hvad SINAD måler, og hvordan det evaluerer den overordnede signalkvalitet ved at tage højde for både støj og forvrængning.Du vil se, hvordan måleprocessen fungerer, fra at anvende en ren testtone til at adskille uønskede komponenter og konvertere resultaterne til decibel.Du vil også forstå, hvordan SINAD adskiller sig fra SNR, THD og ENOB.Derudover skitserer artiklen, hvor SINAD er almindeligt anvendt i kommunikations-, lyd- og elektroniske systemer.

Katalog

Figur 1. SINAD-signalsammenligningsdiagram

Hvad er SINAD?

SINAD (Signal-to-Noise and Distortion ratio) måler renheden af ​​et signal ved at sammenligne det ønskede output med den kombinerede støj og forvrængning, der indføres af en enhed eller modtager.Som vist på figuren indeholder et rent transmitteret signal kun hovedtonen, mens det modtagne output ofte indeholder harmoniske og baggrundsstøj, der reducerer den samlede signalklarhed.Udtrykt i decibel (dB) giver SINAD en præcis måde at evaluere signalkvaliteten, modtagerens følsomhed og ydeevnen af ​​kommunikations- og lydsystemer.

SINAD målesystem diagram

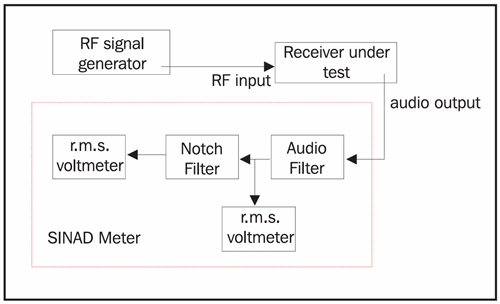

Figur 2. SINAD målesystemdiagram

Diagrammet ovenfor illustrerer en standard SINAD måleopsætning, der viser, hvordan hvert trin behandler signalet under test.En typisk SINAD måleopsætning inkluderer:

• Signalgenerator – Producerer en ren referencetone

• Enhed under test (DUT) – Normalt en radiomodtager, forstærker eller ADC

• Båndpas eller notch-filter – Isolerer eller fjerner frekvensen

• Lydanalysator / SINAD-måler – Måler total støj og forvrængning

• Outputovervågning – Verificerer signalstyrken under test

SINAD-formlen

Standardligningen for SINAD er:

Hvor:

• Signal – Ønsket tone

• Støj – Baggrundsstøj eller termisk støj

• Forvrængning – harmoniske og ikke-lineariteter

Nogle analysatorer bruger en strømbaseret form:

En høj SINAD betyder, at støj og forvrængning kun repræsenterer en lille del af det samlede output, hvilket afspejler bedre systemydelse.

Hvordan virker SINAD?

SINAD fungerer ved at måle, hvor meget uønsket støj og forvrængning, der vises sammen med et rent signal, efter at det passerer gennem en enhed eller modtager.Til at starte med injiceres en ren testtone i enheden under test (DUT), hvilket sikrer, at eventuelle ændringer i outputtet kommer fra selve systemet.Analysatoren undersøger derefter udgangsspektret og identificerer signalet, enhver harmonisk forvrængning og bredbåndsstøj, der indføres af elektronikken.

Dernæst fjerner et notch-filter eller en digital algoritme tonen og efterlader kun støj- og forvrængningskomponenter.Dette filtrerede resultat viser, hvor meget det originale signal er blevet forringet, da det bevægede sig gennem systemet.Til sidst sammenligner analysatoren den resterende støj + forvrængning med det samlede udgangssignal for at beregne SINAD-værdien i decibel (dB).

Fordi SINAD står for både støj og alle former for forvrængning, giver det et realistisk og omfattende billede af ægte signalkvalitet.Dette gør det værdifuldt til evaluering af modtagerens følsomhed, lydgengivelse og den dynamiske ydeevne af ADC'er og andet kommunikations- eller signalbehandlingsudstyr.

Hvordan måles SINAD?

Efter at have forstået, hvordan SINAD fungerer, er næste skridt at undersøge, hvordan SINAD måles i praksis.Nedenstående figur illustrerer en typisk SINAD måleopsætning og viser, hvordan signalet bevæger sig gennem hvert trin i udstyret.

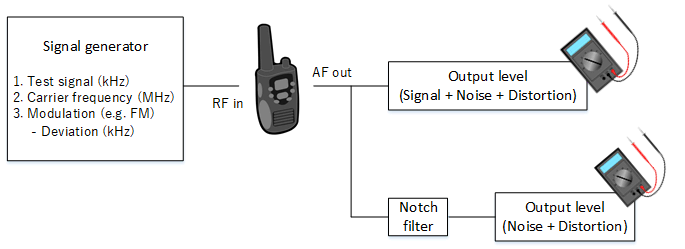

Figur 3. SINAD måleblokdiagram

Trin 1: Anvend en kendt testtone

Du begynder SINAD-målingen ved at føre et rent, kendt testsignal fra din signalgenerator ind i modtageren.Dette er normalt en 1 kHz tone til lydtest eller en moduleret RF-bærer til kommunikationssystemer.Ved at bruge et kontrolleret input sikrer du, at eventuel støj eller forvrængning, du måler senere, kommer fra enheden under test (DUT) og ikke fra kilden.

Trin 2: Fang udgangssignalet

Når testsignalet passerer gennem modtageren, måler du det fulde output, som inkluderer hovedsignalet, harmonisk forvrængning og eventuel termisk eller elektrisk støj tilføjet af kredsløbet.Dette giver dig et klart overblik over, hvordan modtageren ændrer den originale tone og gør det muligt for SINAD-måleren at detektere intermodulation og andre uønskede komponenter.I diagrammet svarer dette til målestien "Signal + Støj + Forvrængning".

Trin 3: Fjern tonen

For at isolere støj og forvrængning dirigerer du outputtet gennem et notch-filter, der fjerner hovedtesttonen.Filteret undertrykker skarpt frekvensen og efterlader uønskede komponenter uberørte.Dette giver dig en ren måling af kun støj + forvrængning, som vist i den anden vej i diagrammet.

Trin 4: Beregn SINAD-forholdet

Med begge målinger registreret, kan du nu sammenligne støj + forvrængning niveauet med det fulde output, der indeholder Signal + støj + forvrængning.Denne sammenligning viser, hvor meget af modtagerens output, der er rent, brugbart signal kontra uønskede artefakter.Hvis støj og forvrængning er høj, falder SINAD-værdien, hvilket indikerer lavere signalkvalitet.

Trin 5: Konverter resultatet til decibel

Til sidst konverterer du SINAD-forholdet til decibel (dB) for at gøre det nemmere at sammenligne ydeevne på tværs af forskellige systemer.Brug af dB hjælper dig med hurtigt at vurdere modtagerens følsomhed, lydens klarhed og enhedens overordnede ydeevne.En højere SINAD-værdi betyder, at dit system leverer bedre signalrenhed med lavere forvrængning.

Problemer, der påvirker SINAD

Flere faktorer kan reducere SINADs ydeevne:

• Elektrisk støj (termisk støj, EMI, interferens)

• Harmonisk forvrængning fra forstærkere eller ADC-ulinearitet

• Fasestøj i RF-oscillatorer

• Utilstrækkelig filtrering i modtagere

• Jordings- og afskærmningsproblemer

• Båndbreddebegrænsninger

• Impedans uoverensstemmelse

SINAD vs SNR vs THD vs ENOB

SINAD, SNR, THD og ENOB er relaterede målinger, men hver beskriver signalkvaliteten på en anden måde.Forståelse af deres forskelle gør det lettere at vide, hvilken metrik der skal bruges til test eller analyse.Tabellen nedenfor opsummerer, hvordan de sammenlignes.

Aspekt	SINAD	SNR	THD	ENOB
Definition	Forhold af signal til kombineret støj og forvrængning	Forhold kun af signal til støj	Forhold af harmoniske til fundamentale	Effektiv resolution afledt af SINAD
Primær Fokus	I alt dynamisk ydeevne	Støj renhed	Linearitet og harmonisk forvrængning	Realistisk bit ydeevne
Output Enhed	dB	dB	dB eller %	Bits
Analyse Båndbredde	Hele spektralt indhold undtagen DC	Støj kun band	Harmonisk frekvenser	Baseret på SINAD båndbredde
Støj Inklusion	Ja	Ja	Nej	Indirekte
Forvrængning Inklusion	Alle typer	Ingen	Harmoniske	Indirekte
Måling Metode	FFT med støj + forvrængning ekstraktion	FFT eksklusive harmoniske	FFT måling af harmoniske amplituder	Beregnet ved hjælp af formel
Påkrævet Test signal	Ren tone næsten fuld skala	Samme tone som SINAD	Ren sinus	Følger SINAD test
Påkrævet Instrumentering	Høj opløsning FFT analysator	Spektrum analysator eller ADC FFT	Harmonisk måleopsætning	Lommeregner kun
Ansøgninger	ADC/DAC validering, RF-modtagere, lyd	Støjsvag forstærkertest, ADC støjgulv	Forstærker linearitet, lydrenhed	Konverter udvælgelse og designbudgettering

Anvendelser af SINAD

RF og trådløs kommunikation

SINAD er meget brugt i RF og trådløse systemer til at evaluere, hvor godt en modtager kan detektere svage signaler.Det hjælper med at bestemme modtagerens følsomhed ved at vise, hvor meget støj og forvrængning, der er til stede efter demodulation.Dette gør SINAD til et nøglemål for vurdering af den samlede RF-ydeevne i miljøer.

ADC- og DAC-karakterisering

Mange bruger SINAD til at kontrollere lineariteten og nøjagtigheden af ​​ADC'er og DAC'er under test.Det viser, hvor meget støj og forvrængning, der påvirker konverterens output.Ved at analysere SINAD kan du bestemme enhedens sande brugbare opløsning.

Test af lydudstyr

SINAD måler klarheden og renheden af lydsignaler i udstyr såsom forstærkere, mixere og optageenheder.Den fremhæver uønsket forvrængning og baggrundsstøj, der påvirker lydkvaliteten.Med denne metrik kan du verificere, at lydsystemer leverer rent og præcist output.

Elektronisk systemdesign

SINAD hjælper med at identificere problemer med filtrering, jording og afskærmning i elektroniske kredsløb.Ved at analysere signalkvaliteten kan den optimere layoutet og reducere uønsket interferens.Dette sikrer en mere stabil og pålidelig systemydelse under drift.

Kalibrering af måleudstyr

SINAD bruges til at bekræfte, at analysatorer, radioer og testinstrumenter fungerer inden for deres specificerede nøjagtighed.Den verificerer, at støj- og forvrængningsniveauer forbliver inden for acceptable grænser.Regelmæssig kalibrering ved hjælp af SINAD sikrer ensartede og pålidelige måleresultater.

Konklusion

SINAD fungerer som en omfattende indikator for signalkvalitet, fordi den tager højde for både støj og forvrængning i en enkelt måling.De detaljerede trin i processen viser, hvordan et system ændrer et rent input, og hvordan disse ændringer påvirker ydeevnen.Dens sammenligning med andre målinger tydeliggør den specifikke værdi, SINAD giver ved evaluering af dynamisk adfærd.De forskellige applikationer viser dens betydning i test, kalibrering og design af pålidelige elektroniske systemer.
