74LS93 binær tæller forklarede

74LS93 er en kompakt og effektiv 4-bit binær tæller, der understøtter en række digitale applikationer.Denne artikel udforsker sin funktionalitet, funktioner og anvendelser, der styrer dig gennem dens drift og praktiske fordele.Fra tælling af binære værdier til opdelingsfrekvenser tilbyder 74LS93 enkelhed og fleksibilitet til projekter, der kræver nøjagtige tællings- og timingløsninger.

Katalog

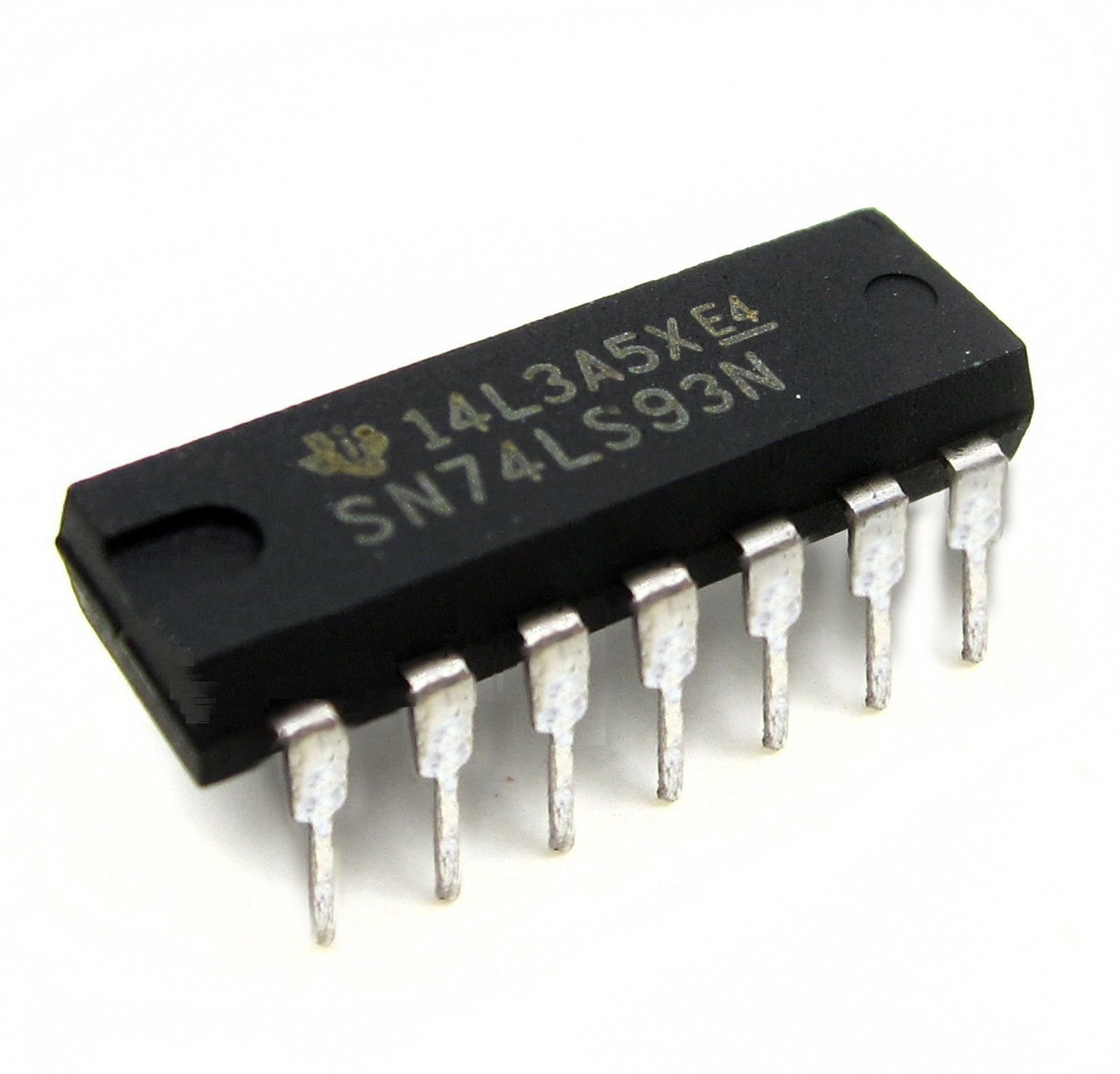

Forståelse af 74LS93 binær tæller IC

De 74LS93 er en 4-bit binær tæller designet med to indbyggede op-tællere.Det kombinerer en MODE-2-op-recounter med en MOD-8-up-counter, hvilket gør den alsidig til applikationer som MOD-8-tælling eller delende signaler med 2 eller 8. Denne IC inkluderer fire JK-flip-flops, der reagerer på inputpulser,som kan leveres af en mikrokontroller eller en timer IC.

Designet af 74LS93 har to nulstillingsstifter, to urstifter og fire outputterminaler, hvilket gør det muligt for det at tælle fra 0 til 15 i binære.Med sin kompatibilitet med forskellige mikrokontrollere og TTL-baserede systemer er denne tæller et fleksibelt valg til forskellige digitale projekter.Det er ofte tilgængeligt i formater som DIP og SMD, der altid indeholder 14 stifter.Derudover er IC bygget til at håndtere højhastighedsindgange, hvilket sikrer pålidelig drift i dynamiske miljøer.

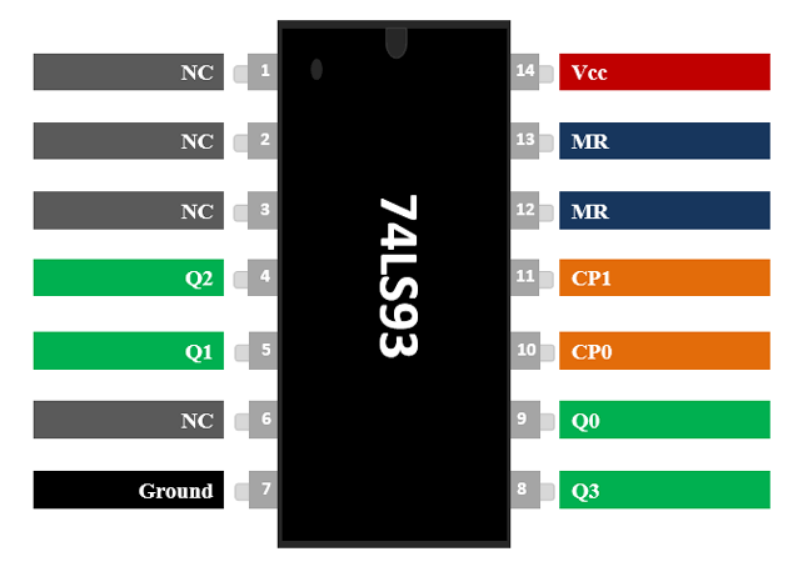

74LS93 pinout

PIN -nummer	Pin -navn	Beskrivelse
1, 2, 3, 6	NC	Ingen forbindelse
4, 5, 8, 9	Q0, Q1, Q2, Q3	Outputstifter
7	Jord	Forbundet til systemet for systemet
10	CP0	Ur input - divid med 2
11	CP1	Ur input - Divid med 8
12, 13	MR	Master Reset - Ryd input
14	VCC	Forsyningsspænding - 4,5V til 5,5V

74LS93 Counter IC -funktioner

Et 4-bit tæller integreret kredsløb

74LS93 er en 4-bit binær tæller designet til en lang række applikationer.Det tilbyder pålidelig ydelse i systemer, der kræver tælling eller frekvensafdeling takket være dens effektive 4-bit arkitektur.

Standard driftsspænding

Denne IC fungerer problemfrit med en standardspænding på 5V, hvilket gør den kompatibel med mange digitale systemer.Dens evne til at udføre konsekvent ved denne spænding sikrer dens pålidelighed i forskellige projekter.

Spændingsområde

IC understøtter et spændingsspektrum mellem 4,5V og 5,5V.Denne fleksibilitet giver dig mulighed for at bruge den i systemer med små variationer i strømforsyning, mens du opretholder stabilitet.

Høje og lave udgangsspændinger

Når IC udsender en høj tilstand, leverer den 3,5V, og når den er i en lav tilstand, udsender den 0,25V.Disse niveauer gør det kompatibelt med andre TTL -enheder, hvilket sikrer glat integration i dine kredsløb.

Outputstrøm

IC -håndtagene -0,4mA under høj output og 8mA under lav output.Disse nuværende niveauer gør det muligt for IC at interagere med andre komponenter effektivt uden at forårsage overbelastning.

Urfrekvenser til inputstifter

Uretfrekvensen for input -pin CP0 kan nå op til 32MHz, mens CP1 understøtter op til 16MHz.Denne højhastighedsydelse gør IC velegnet til opgaver, der kræver hurtig tælling eller frekvensafdeling.

Minimum pulsbredde

CP0 kræver en pulsbredde på mindst 15N'er, mens CP1 har brug for mindst 30N'er.Disse specifikationer sikrer nøjagtig drift, hvilket forhindrer eventuelle ubesvarede signaler under hurtig skift.

PIN -formater

IC fås i formater som 14-polet PDIP, GDIP og PDSO, hvilket gør det alsidigt og let at integrere i forskellige designs.Disse formater giver dig mulighed for at vælge den, der bedst passer til din specifikke applikation.

Urimpulskilder

Du kan køre IC's urindgange ved hjælp af enheder som 555 timere eller mikrokontrollere.Denne fleksibilitet gør det nemt at bruge i forskellige applikationer, fra enkle timere til mere komplekse digitale systemer.

TTL-kompatibel output

IC's output er i TTL -format, hvilket sikrer kompatibilitet med en lang række ICS og mikrokontrollersystemer.Denne funktion forenkler integration i dine digitale kredsløbsdesign.

Temperaturområde

IC fungerer godt i temperaturer, der spænder fra 0 til 70 grader Celsius, hvilket gør den velegnet til standardmiljøer.Det giver ensartede resultater uden at blive påvirket af ændringer i moderat temperatur.

Ækvivalenter på 74LS93

• 74HC19

• 74LS192

• 4516

Andre tæller ics

• 74LS90

• CD4017

• 74LS02

• CD4020

• CD4060

• CD4022

• CD4026

• CD40102

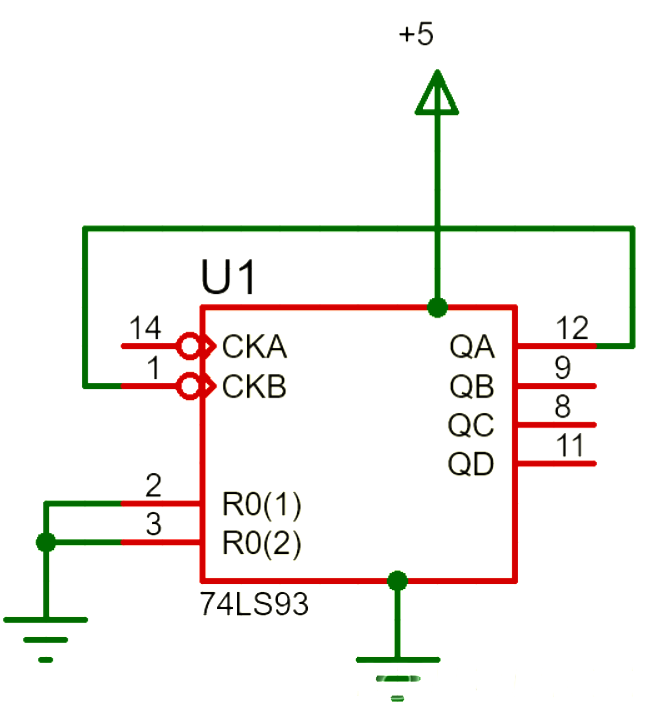

Hvordan fungerer 74LS93 digital tæller?

For at få 74LS93 binær tællerarbejde skal du starte med at forbinde strømforsyningen.Fastgør VCC -stiften til den positive terminal og GND -stiften til jorden i dit system.Når dette er gjort, skal du tilslutte det første urindgang (pin 1) til den sidste bit output (pin 12).Denne forbindelse er nøglen til at muliggøre tællingsmekanismen.

Indstil derefter nulstillingsstifterne (stifter 2 og 3).Jord disse stifter for at sikre, at tælleren starter fra nul.Hvis du har brug for nulstillingen for at fungere forskelligt, kan du forbinde disse stifter til ekstern logik baseret på dine applikationsbehov.Denne fleksibilitet giver dig mulighed for at konfigurere tælleren i henhold til dine kredsløbskrav.

For urindgangen skal du tilslutte den anden urstift (pin 2) til en ekstern pulsgenerator, som en timer IC eller enhver enhed, der er i stand til at generere ursignaler.Denne urpuls styrer den binære tællingsudgang af IC, der vises på stifter 8, 9, 11 og 12.

Det interne kredsløb for 74LS93 er opdelt i to hoveddele: Mod 2 -tælleren og mod 8 -tælleren.Mod 2 -tælleren styrer den første bit, der skifter mellem 0 og 1 med hver urpuls, når signalet overgår fra høj til lav.Denne output fungerer som urindgangen til Mod 8-tælleren, der bruger tre sammenkoblede JK-flip-flops til at generere de resterende tre bit.

Hver JK-flip-flop i Mod 8-tælleren får sit ursignal fra output fra den forrige flip-flop.Sammen producerer Mod 2 og Mod 8-tællere et 4-bit binært antal, der spænder fra 0000 til 1111. Denne binære output vises på tværs af de fire udgangsstifter, hvilket giver en klar repræsentation af tællingen.

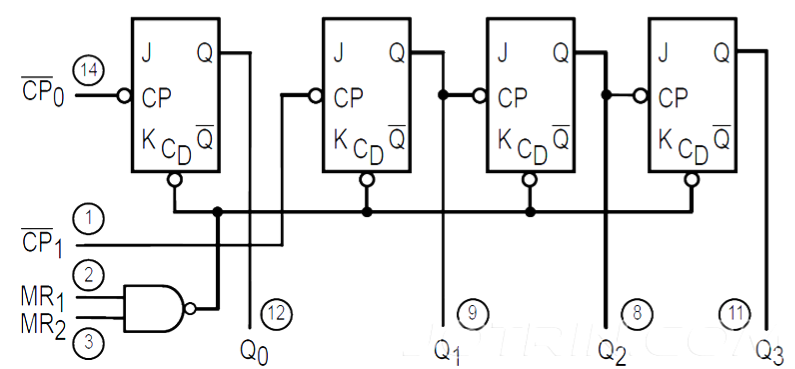

74LS93 Counter Circuit

For at forstå 74LS93 -tællerkredsløbet hjælper det med at undersøge dets interne design og funktionalitet.Kredsløbet er baseret på JK-flip-flops, der hver er i stand til at skifte mellem to tilstande: 1 og 0. Disse tilstande repræsenterer binære værdier, og tælleren skrider frem ved at ændre disse tilstande som svar på urimpulser.

I 74LS93 ændres hver flip-flops tilstand, når output fra de foregående flip-flop overgange fra høj til lav.Imidlertid er den første flip-flop ikke direkte forbundet til den anden.For at oprette en funktionel sekvens forbinder du den første urstift (CP1) til output fra Mod 8-tællerens første flip-flop.Dette sikrer, at sekvensen flyder korrekt.

Med fire flip-flops tilsluttet i rækkefølge, der hver modtager en urpuls fra output fra den forrige flip-flop, begynder tælleren klbestille.

Nedenstående tabel viser, hvordan den binære output ændres med hver tælling:

Tælling	PRODUKTION	Q3	Q2	Q1	Q0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

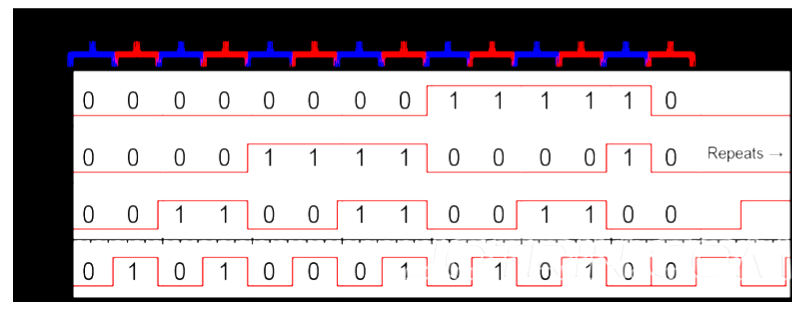

Derudover viser et tidsdiagram, hvordan output fra Q0 til Q3 opfører sig som svar på inputursignalet.Denne visualisering gør det lettere at se, hvordan den binære tæller skrider frem trin for trin:

Anvendelser af 74LS93

74LS93 er en alsidig up-counter bygget ved hjælp af fire JK-flip-flops.Ved at kombinere dens MOD-2- og MOD-8-tællere bruges det ofte til at oprette en mod-16-tæller.Det bruges ofte i kredsløb, der kræver at tælle fra 0 til 15 i binære eller skabe sekvenser til timingformål, hvilket gør det til et ligetil og pålideligt valg til sådanne applikationer.

Denne IC er også vidt brugt i frekvensafdelingskredsløb, hvor den kan opdele frekvenser med 2, 8 eller 16 med præcision.Dets design giver det mulighed for at håndtere kontrollerede timingopgaver effektivt, hvilket gør det velegnet til brug i digitale timing -systemer såsom digitale ure eller sekventielle opsætninger af begivenhedsstyring.

Derudover anvendes 74LS93 i applikationer med pulsoptælling, hvor det taler indkommende signaler i binære.Dens evne til at kombinere MOD-2- og MOD-8-funktionalitet gør det til en effektiv og pålidelig komponent i projekter, der kræver nøjagtig binær tælling.

Trin til at betjene 74LS93 binær tæller

Brug af den 74LS93 binære tæller er ligetil og effektiv.Begynd med at tænde IC gennem VCC- og jordstifterne ved hjælp af en +5V strømforsyning.Dette fastlægger de nødvendige driftsbetingelser for IC.74LS93 inkluderer to MR (Master Reset) -stifter, der giver dig mulighed for at konfigurere den ønskede driftsform.For standardtællingsfunktionalitet skal du forbinde begge nulstillingsstifter til jorden (lav), som vist i tabellen mod tilstand.

Dernæst skal du levere urimpulser til CP0- og CP1 -indgangsstifterne for at starte tællingsprocessen.Hver pulsinput til disse stifter øger det binære antal med en.CP1 -stiften styrer Q0 -output, mens CP0 styrer output fra Q1, Q2 og Q3.For at aktivere alle fire outputbits skal du tilslutte urpulsen ved CP1 til Q0 -output.

IC understøtter en maksimal urfrekvens på 32MHz for CP0 og 16MHz for CP1.Sørg for, at pulsbredden er mindst 15N'er for CP0 og 30NS for CP1 for at opretholde nøjagtig drift.Typisk kan du generere ursignalet ved hjælp af en 555 timer eller et lignende pulsproducerende kredsløb.

TÆLLE	PRODUKTION
	Q0	Q1	Q2	Q3
0	L	L	L	L
1	H	L	L	L
2	L	H	L	L
3	H	H	L	L
4	L	L	H	L
5	H	L	H	L
6	L	H	H	L
7	H	H	H	L
8	L	L	L	H
9	H	L	L	H
10	L	H	L	H
11	H	H	L	H
12	L	L	H	H
13	H	L	H	H
14	L	H	H	H
15	H	H	H	H

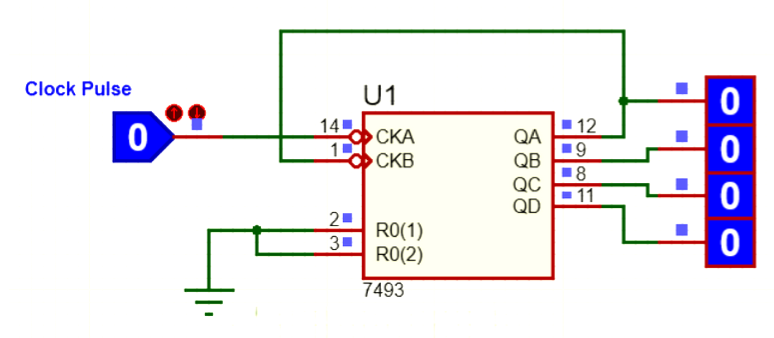

For bedre at forstå dens funktionalitet skal du overveje at simulere IC's operation.F.eks. Genererer det i MODE-0 (standardtællingstilstand), der jordforbundne hr. Pins og manuelt at skifte den logiske tilstand, urimpulser.Med hver overgang fra højt til lavt øges IC -tællingen.Nedenfor er et eksempel på simulering, der illustrerer denne opførsel.

For yderligere klarhed kan du henvise til videotutorials eller yderligere ressourcer.De praktiske anvendelser af 74LS93 i forskellige kredsløb, herunder timing og tællerapplikationer, demonstrerer dens tilpasningsevne og brugervenlighed i digitale design.

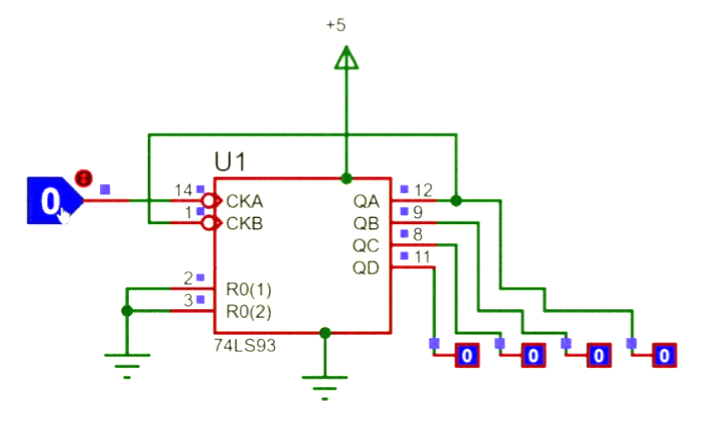

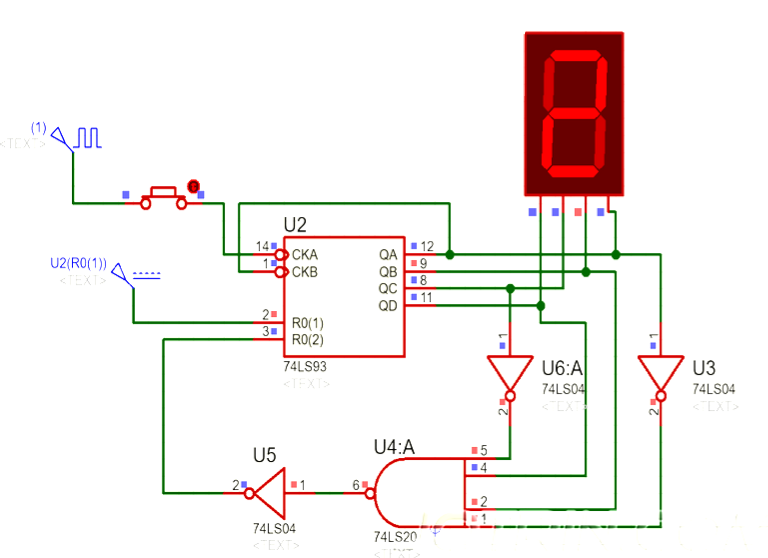

Brug af 74LS93 i en enkeltcifret tæller

For at oprette en enkeltcifret tæller ved hjælp af 74LS93 har du brug for komponenter såsom en 74LS20 (fire-input nand gate) og en 74LS04 (tre ikke porte).Disse komponenter arbejder sammen med IC for at drive en BCD-syv-segment-skærm, hvilket gør det muligt for tælleren at cykle gennem tal fra 0 til 9.

Selvom 74LS93 er en 4-bit tæller, der er i stand til at håndtere op til 16 binære tællinger, skal den nulstille efter at have nået 9 for at sikre, at displayet forbliver inden for decimalområdet.Hvis tælleren ikke nulstilles på dette tidspunkt, kan output vise forkerte eller uventede værdier.For at styre dette bruges et feedback -nulstillingskredsløb, der kombinerer signaler fra NAND og ikke porte til at nulstille tælleren automatisk.

I dette kredsløb er to ikke -porte forbundet til QA- og QC -udgange, mens QB og QD er direkte knyttet til NAND -portindgange.NAND -porten producerer kun en høj output, når alle dens input er nul.Ved den binære værdi af 1010 vender ikke -porte signalerne fra QA og QC og udløser et højt output fra NAND -porten.Denne output omvendes med 74LS04, der nulstiller tælleren til nul.Dette design sikrer tælleren opdateret konsekvent og viser de korrekte decimalværdier.

Brug af 74LS93 til en 2-cifret tæller

Den 2-cifrede tællerkonfiguration udvider konceptet med den enkeltcifrede tæller, hvilket giver det mulighed for at vise numre fra 00 til 99. Den samme grundlæggende logik gælder, men i dette tilfælde skrider den første syv-segment display, når den anden skærm sender enUr nulstillingssignal.Dette design sikrer problemfrit tælling på tværs af to cifre ved hjælp af nulstillingssignalet på det ene display til at drive urets input fra den anden.

Logikken bag den 2-cifrede tæller forbliver i overensstemmelse med den enkeltcifrede opsætning, hvilket giver en effektiv måde at vise større numeriske værdier ved hjælp af to syv-segmentskærme.Ved at knytte de to tællere gennem deres nulstillings- og ursignaler fungerer skærmene i takt med at repræsentere tal fra 00 til 99.

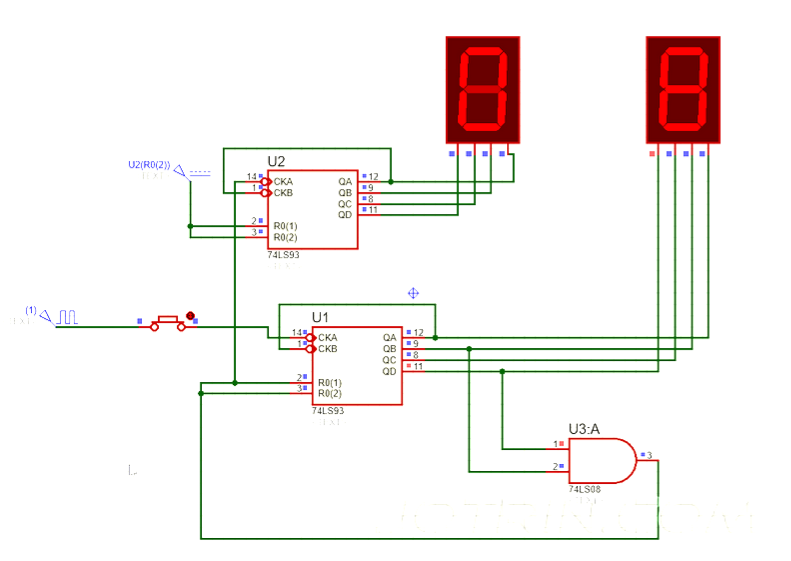

74LS93 Baseret 2-cifret decimal tællereksempel

74LS93 baseret 2-cifret decimal tæller

For en 2-cifret tæller kan 74LS93 konfigureres til at tælle og vise numre fra 00 til 99. Logikken for de to-cifrede tæller bygger på de samme principper som den enkeltcifrede tæller, men udvider sin funktionalitet ved at kaskade to BCD-tællere.

I denne opsætning fremmer den første BCD-syv-segment-skærm, at det antallet er baseret på nulstillingssignalet fra det andet display.I det væsentlige er uret signalet til det første display afledt af nulstillingen af ​​det andet display.Dette kaskaderende arrangement sikrer, at tælleren skrider frem logisk gennem to cifre, med det første display, der kun øges, når det andet display afslutter sin cyklus fra 0 til 9.

Dette tocifrede tællerkredsløb giver mulighed for at tælle op til 99 og giver en klar og læsbar skærm ved hjælp af to syv-segmentskærme.De underliggende logik- og feedbackmekanismer sikrer glat drift, hvilket gør den ideel til applikationer, der kræver et større antal tællinger.

74LS93 Binære tællerapplikationer

Generering af udvidet timing varighed

74LS93 er velegnet til generering af udvidet timingvarighed i digitale kredsløb.Ved at konfigurere dens tællere korrekt, kan du opnå lange og konsistente forsinkelser, der er nyttige til tidsrelaterede applikationer.

Stabil frekvensafdeling

Denne IC fungerer som en pålidelig frekvensdelere.Det kan reducere inputurfrekvenser med faktorer på 2, 8 eller 16, hvilket gør det til et pålideligt valg for systemer, hvor stabil frekvensafdeling er nødvendig for synkroniserede operationer.

Præcise timingopgaver

Når nøjagtig timing er nødvendig, giver 74LS93 en simpel løsning.Dens forudsigelige tællingsadfærd sikrer præcision i opgaver såsom sekventering og tidsbaseret kontrol i digitale projekter.

Mikrokontroller-fri projekter

74LS93 er ideel til projekter, hvor brug af en mikrokontroller muligvis ikke er praktisk.Det håndterer tælling og timing fungerer effektivt, hvilket reducerer behovet for mere komplekse og dyre komponenter.

Pulsoptælling og frekvensopdeling

Denne IC er effektiv i applikationer, der involverer pulsoptælling eller frekvensopdeling.Dens binære tællingsmekanisme gør det nemt at spore impulser eller opdele frekvenser uden yderligere kredsløb.

Kører syv-segmentskærme

74LS93 fungerer problemfrit med syv-segmentskærme for at vise numeriske output.Dens kompatibilitet med binære-til-decimal konvertere forenkler processen med at skabe digitale tællere og aflæsninger.

Oprettelse af intervaller med lang varighed

Ved at bruge sine tællingsfunktioner hjælper 74LS93 med at opsætte kredsløb, der kræver intervaller med lang varighed.Dette gør det især nyttigt til applikationer som digitale ure og timere.

Bygning af stabile tællerkredsløb

IC bruges ofte til at designe pålidelige tællerkredsløb.Dens robuste ydeevne og lette konfiguration gør det til et almindeligt valg til at opbygge både fristående tællere og frekvensdelere kredsløb.

Specialiserede timingapplikationer

Når timingbehovet er specifikke, kan 74LS93 tilpasses til at imødekomme disse krav.Uanset om det er for industrielle timingløsninger eller DIY-projekter, sikrer dens fleksibilitet, at det passer til en række timing-relaterede opgaver.

Konklusion

74LS93 er en alsidig og pålidelig binær tæller, der forenkler digital tælling og timingopgaver.Med sin evne til at opdele frekvenser, tælle impulser og køre skærme, passer det problemfrit ind i forskellige projekter.Uanset om du bygger tællere, styrer timing eller skaber frekvensdelere, tilbyder 74LS93 en effektiv og ligetil løsning.Dens fleksibilitet og brugervenlighed gør det til et praktisk valg til mange applikationer.
