Forståelse ISPPAC-CLK5320S-01TN64C En programmerbar urgenerator

ISPPAC-CLK5320S-01TN64C er en programmerbar urgenerator designet til at hjælpe med at styre og distribuere ursignaler med præcision.Det tilbyder flere output, justerbare frekvenser og lavt skæv, hvilket gør det til et godt valg til applikationer, der kræver nøjagtig timing.Med indbygget faselåst Loop (PLL) -teknologi sikrer det pålidelig synkronisering på tværs af forskellige komponenter.Enheden understøtter forskellige urstandarder og giver mulighed for let tilpasning, hvilket gør den velegnet til en lang række systemer.Uanset om du har brug for nul-forsinkelsesbuffering, frekvensafdeling eller fleksibel signalruting, giver denne urgenerator den ydelse, du har brug for.Det indeholder også JTAG-support til programmering i systemet, forenkling af opsætning og konfiguration.Denne artikel udforsker sine funktioner, funktioner, applikationer og tekniske detaljer.

Katalog

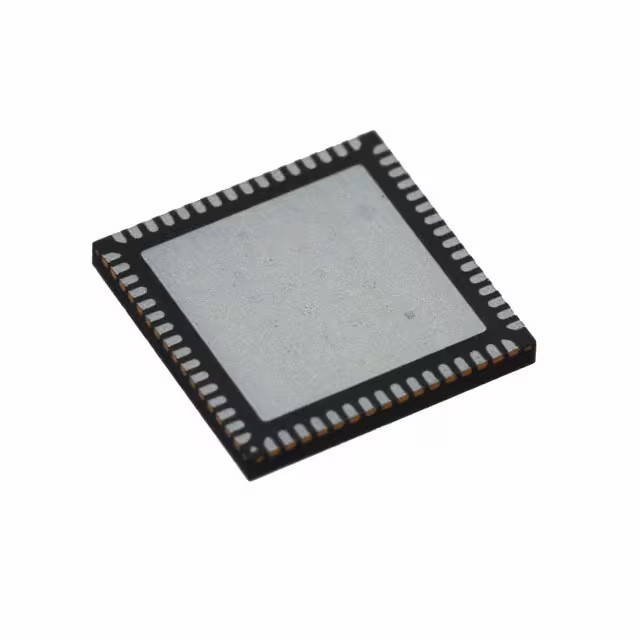

Oversigt over ISPPAC-CLK5320S-01TN64C

De ISPPAC-CLK5320S-01TN64C er en alsidig, in-system programmerbar nul-forsinkelse fan-out buffer designet til urfordeling applikationer.Det tilbyder op til 12 ultra-low-skæve output, med hvert par output, der kan tilpasses til understøttelse af forskellige I/O-standarder som LVTTL, LVCMOS, SSTL og HSTL.Brugere kan justere outputfrekvenser, afslutning, dræbehastighed og timingskæv uafhængigt af hver output.

Takket være den højtydende PLL sikrer denne enhed minimal udbredelsesforsinkelse.Det inkluderer tre programmerbare 5-bit-tællere til at generere flere frekvenser, som kan dirigeres til enhver outputstift.Enheden tilbyder fire driftstilstande, herunder nul-forsinkelse og ikke-nul forsinkelsesbufferindstillinger.

Uanset om du har brug for en enkelt enhed eller bulkmængder, giver ISPCLOCK5300S-01TN64C pålidelige, fleksible urstyringsløsninger.Kontakt os for muligheder for køb af bulk og drage fordel af vores konkurrencedygtige priser!

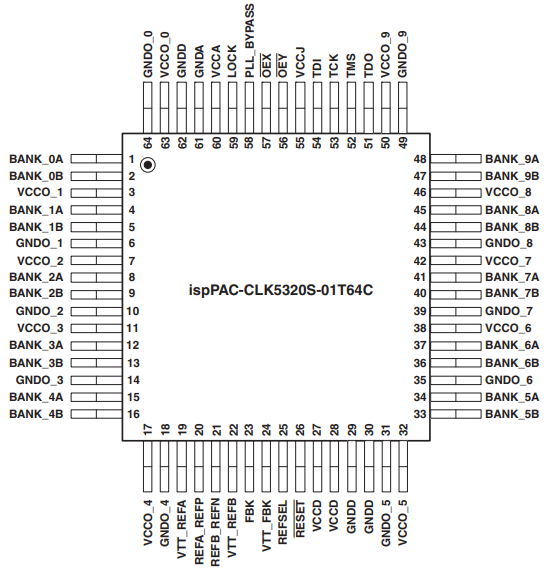

Pinout detaljer om ISPPAC-CLK5320S-01TN64C

Nøglefunktioner i ISPPAC-CLK5320S-01TN64C

Fire driftskonfigurationer

ISPPAC-CLK5320S-01TN64C tilbyder fire fleksible driftstilstande, så du kan vælge den bedste opsætning til dine urfordelingsbehov.Nulforsinkelsesbuffertilstand synkroniserer input- og outputure med minimal forsinkelse, mens nulforsinkelsen og ikke-nulforsinkelsesbuffertilstand kombinerer begge funktioner for ekstra fleksibilitet.Den dobbelte ikke-nulforsinkelsesbuffertilstand giver to uafhængige forsinkelsesstier, og den ikke-nulforsinkelsesbuffer med outputdelertilstand giver mulighed for opdelte urudgange med tilpassede timingjusteringer.

Bred input og output frekvensområde

Med understøttelse af frekvenser, der spænder fra 8MHz til 267MHz, giver denne enhed en bred vifte af urindstillinger, hvilket gør den velegnet til forskellige timingapplikationer.Uanset om dit system kræver lave eller højfrekvente signaler, sikrer denne fleksibilitet problemfri drift på tværs af forskellige enheder.

Lavt skæv og jitter til præcis timing

Denne enhed leverer præcis signaltiming med mindre end 100ps output-to-output-skævhed og under 70Ps peak-to-peak jitter.Disse lave værdier hjælper med at opretholde signalintegritet og minimere timingfejl i højhastighedsapplikationer, hvilket sikrer glat drift i komplekse kredsløb.

Op til 20 programmerbare fan-out buffere

ISPPAC-CLK5320S-01TN64C giver op til 20 uafhængigt programmerbare fan-out-buffere, hvilket giver dig fuld kontrol over outputkonfigurationer.Det understøtter flere enkelt-endte outputstandarder, herunder LVTTL, LVCMOS, HSTL, EHSTL og SSTL.Du kan justere outputimpedansen mellem 40Ω til 70Ω i trin på 5Ω og ændre dræbehastigheden for bedre signalovergange.Derudover har enheden op til 10 outputbanker, hver med sin egen strømforsyning (1,5V, 1,8V, 2,5V eller 3,3V), hvilket tillader separate spændingsniveauer for forskellige output.

Højtydende PLL

De integrerede PLL sikrer stabile og pålidelige ursignaler med programmerbar låsdetektion til overvågning af nøjagtighed.Det inkluderer tre programmerbare outputdelere, der fungerer i kræfter på 2 (1, 2, 4, 8, 16, 32), hvilket gør frekvensjusteringer enkle.On-chip loop-filteret hjælper med at reducere støj, mens Spredte Spectrum Clock-kompatibilitet minimerer elektromagnetisk interferens.Enheden understøtter både interne og eksterne feedback og tilbyder fleksible ursynkroniseringsmuligheder.

Justering af præcisionsfaser

Du kan finjustere hver output med op til ± 5ns fasejustering for at justere signaler nøjagtigt.Enheden leverer otte programmerbare faseindstillinger med en minimumstrinstørrelse på 156PS, hvilket sikrer præcis timingkontrol.Det understøtter grove og fine justeringstilstande, så du kan opfylde forskellige systemkrav.

Flere urfrekvensdomæner

ISPPAC-CLK5320S-01TN64C understøtter op til tre separate urfrekvensdomæner, hvilket gør det muligt at styre flere timingsignaler effektivt inden for en enkelt enhed.Denne funktion er ideel til systemer, der kræver uafhængige urkilder til forskellige komponenter.

Fleksible urindgange og feedback

Denne enhed tilvejebringer en række programmerbare input- og feedbackstandarder, herunder LVTTL, LVCMOS, SSTL, HSTL, LVDS, LVPECL, Differential HSTL og Differential SSTL.Uret A/B -valgmultiplexer giver mulighed for at skifte mellem inputkilder, mens den programmerbare feedbacksti understøtter LVTTL, LVCMOS, SSTL og HSTL.Derudover forenkler indbygget programmerbar terminering signalstyring og forbedrer den samlede ydelse.

Hot Socket Compliance

ISPPAC-CLK5320S-01TN64C er varm socket-kompatibel, hvilket betyder, at alle input og output forbliver fuldt funktionelle, selv under varm udskiftning.Dette sikrer kontinuerlig drift uden risiko for datatab eller afbrydelser.

JTAG og programmering i systemet

Enheden understøtter JTAG-grænsescanning og programmering i systemet, hvilket gør konfiguration og test let uden at skulle fjerne den fra kredsløbet.Dette forenkler fejlfinding og fremskynder udviklingstiden.

Stærk støjimmunitet

Denne enhed er designet til at modstå strømforsyningsstøj og sikrer en stabil og pålidelig drift, selv i elektrisk støjende miljøer.Dette gør det til et ideelt valg til applikationer med højtydende, der kræver præcisionsurstyring.

Temperatur- og emballagemuligheder

ISPPAC-CLK5320S-01TN64C fås i både kommercielle (0 ° C til 70 ° C) og industrielle (-40 ° C til 85 ° C) temperaturområder, hvilket sikrer pålidelige ydelse på tværs af forskellige miljøforhold.Det kommer i 48-polet og 64-polet TQFP-pakker, hvilket gør det nemt at integrere i forskellige systemer.

Tekniske specifikationer

Tekniske specifikationer af Gitter Semiconductor, ISPPAC-CLK5320S-01TN64C.

Attribut	Værdi
Fabrikant	Gitter Semiconductor
Serie	ispclock ™
Type	Urgenerator, fanout distribution, nul forsinkelsesbuffer
Antal kredsløb	1
Spænding - Forsyning	3V ~ 3.6V
Driftstemp.	0 ° C ~ 70 ° C.
Frekvens - Maks	267MHz
Forhold - Input: Output	2:20
PLL	Ja med bypass
Divider/multiplikator	Ja/Nej
Differential - Input: Output	Ja/Nej
Input	HSTL, LVCMOS, LVDS, LVPECL, LVTTL, SSTL
Produktion	EHSTL, HSTL, LVCMOS, LVTTL, SSTL
Pakke / sag	64-LQFP
Leverandørpakke	64-tqfp (10x10)
Monteringstype	Overflademontering
Pakke	Bakke
Basisproduktnummer	ISPPAC-CLK53

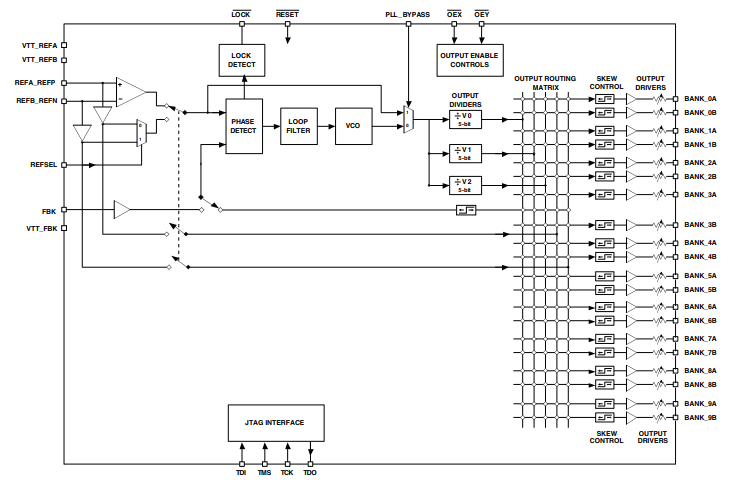

Funktionelt blokdiagram over ISPPAC-CLK5320S-01TN64C

Diagrammet viser, hvordan ISPPAC-CLK5320S-01TN64C fungerer som en programmerbar urgenerator.Det tager flere referencekloksignaler (REFA, REFB) og et feedback -signal (FBK) for at holde alt synkroniseret.Et valginput (Refsel) vælger, hvilken henvisning der skal bruges.Fasedetektoren sammenligner den valgte reference med feedback-signalet, og loopfilteret udjævner eventuelle variationer, før signalet overføres til den spændingsstyrede oscillator (VCO).VCO genererer et højfrekvent ur, der derefter er opdelt i forskellige urudgange.Disse output gennemgår en routingmatrix, hvor de kan justeres til timing (skæv kontrol), før de sendes ud gennem outputdrivere.Systemet inkluderer også output -aktivering af kontroller, en PLL -bypass -indstilling og en låsdetekteringsfunktion, der vises, når alt er stabilt.Derudover er en JTAG -grænseflade inkluderet til programmering og test.Denne opsætning sikrer nøjagtig urfordeling på tværs af forskellige dele af et system, hvilket gør det nyttigt til processorer, kommunikationsenheder og andre digitale kredsløb.

Anvendelser og anvendelser af ISPPAC-CLK5320S-01TN64C

Circuit Board Common Clock Distribution

ISPPAC-CLK5320S-01TN64C er vidt brugt til at distribuere et almindeligt ursignal på tværs af kredsløbskort.Det sikrer, at alle tilsluttede komponenter modtager synkroniserede timingsignaler, hvilket forbedrer kommunikationen mellem forskellige dele af systemet.Med sin lave skævhed og jitter hjælper det med at opretholde signalnøjagtighed, hvilket reducerer fejl i dataoverførsel.

PLL-baseret frekvensgenerering

Denne enhed har en højtydende PLL, der giver dig mulighed for at generere stabile og programmerbare urfrekvenser.Uanset om du har brug for at multiplicere, opdele eller synkronisere frekvenser, giver ISPPAC-CLK5320S-01TN64C fleksibel urstyring til en række applikationer, herunder databehandling, kommunikationssystemer og indlejrede enheder.

Høj fan-out urbuffer

Når et enkelt ursignal skal drive flere komponenter, fungerer ISPPAC-CLK5320S-01TN64C som en pålidelig høj ventilatorbuffer.Med op til 20 programmerbare output kan det distribuere ursignaler effektivt, mens det opretholder lavt skævt mellem output.Dette er nyttigt i store systemer, hvor flere delsystemer kræver et synkroniseret ur.

Nul-forsinkelsesurbuffer

Den nul-forsinkelsesbufferfunktion af ISPPAC-CLK5320S-01TN64C sikrer, at outputuret forbliver på linje med referenceskuret, hvilket forhindrer timing-uoverensstemmelser.Dette er især nyttigt i applikationer, hvor præcis synkronisering er påkrævet, såsom hukommelsesgrænseflader, netværksenheder og højhastighedsdatabehandlingssystemer.

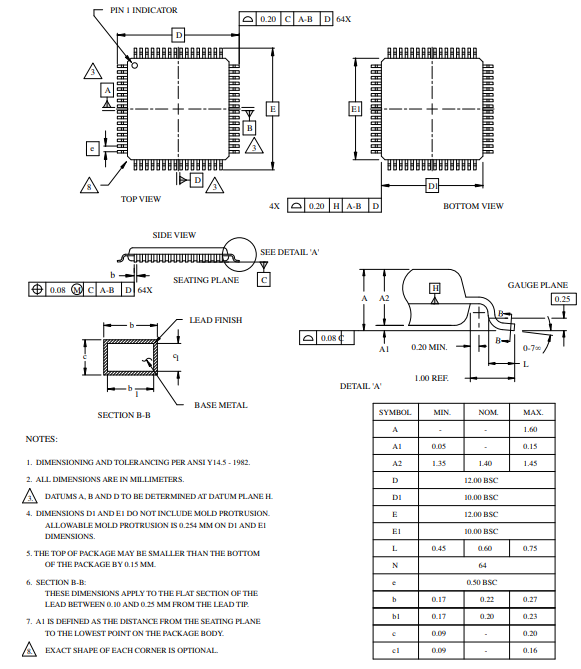

Oversigt Dimensioner af ISPPAC-CLK5320S-01TN64C

Diagrammet giver de fysiske dimensioner og layoutoplysninger for ISPPAC-CLK5320S-01TN64C-pakken.Det inkluderer forskellige visninger-top, bund, side og et tværsnit-at give en klar idé om dens form og størrelse.Pakken har 64 stifter arrangeret omkring dens kanter.Den øverste visning viser stiftarrangementet med en lille markør, der angiver pin 1 for korrekt orientering.Den nederste visning giver et lignende perspektiv, men nedenunder.

Sidevisningen fremhæver højden på pakken, formen på lederne og hvordan de strækker sig fra kroppen.En detaljeret zoom-in (detalje 'a') viser, hvordan ledningerne bøjes og berører kredsløbskortet.Siddeplanet er den del, der kommer i kontakt med brættet, når den er monteret.

En tabel viser forskellige målinger, herunder pakkehøjde, blybredde og afstand mellem stifter.Alle dimensioner er i millimeter.Noterne forklarer tolerancer, hvordan pakken måles, og yderligere detaljer som skimmelfremspring og blyfinish.Den nøjagtige form af hjørnerne er ikke fast, hvilket betyder, at der kan være små variationer.Denne tegning sikrer korrekt montering og placering af komponenten på et kredsløbskort.

ISPPAC-CLK5320S-01TN64C alternativer

Delnummer	Fabrikant	Nøglefunktioner	Brug sag/noter
ISPPAC-CLK5316S-01T64C	Gitter Semiconductor	Ligner ISPPAC-CLK5320S men med en 2:16 input-til-output-forhold.Understøtter det samme spændingsområde, frekvens og Flere outputformater.Leveres i en 64-TQFP-pakke.	Velegnet til urfordeling i mellemstore digitale Systemer, hvor 16 output er tilstrækkelige.
ISPPAC-CLK5312S-01TN48I	Gitter Semiconductor	En version med lavere output med et 2:12 input-til-output-forhold. Understøtter de samme urfunktioner, men fungerer i et bredere temperaturområde (-40 ° C til 85 ° C).Leveres i en mindre 48-TQFP-pakke.	Bedst til industrielle applikationer, der kræver robust Temperaturtolerance og moderat urfordeling.
ISPPAC-CLK5308S-01TN48I	Gitter Semiconductor	Tilbyder en 8-output urfordeling med en lignende Funktionssæt, inklusive en PLL, flere input/output formater og et maksimalt frekvens på 267MHz.Det fungerer også i området -40 ° C til 85 ° C.	Designet til kompakt urstyring med høj pålidelighed i barske miljøer eller rumbegrænsede applikationer.

Om Gitter Semiconductor

Gitter Semiconductor udvikler programmerbare løsninger med lav effekt, højtydende programmerbare løsninger til urstyring, forbindelse og behandling.Som producent af ISPPAC-CLK5320S-01TN64C giver Lattice pålidelig og fleksibel urfordelingsteknologi designet til nøjagtig timing og synkronisering.Med fokus på innovation og effektivitet understøtter Gitter fortsat moderne elektronik med pålidelige løsninger af høj kvalitet.

Konklusion

ISPPAC-CLK5320S-01TN64C er en fleksibel og pålidelig urstyringsløsning designet til at holde dit system kørende.Med sine programmerbare funktioner, lavt skæv og flere outputindstillinger sikrer det nøjagtig timing til forskellige applikationer.Uanset om du har brug for en nul-forsinkelsesbuffer, frekvensgenerering eller høj fan-out distribution, giver denne enhed den ydelse og fleksibilitet, du har brug for.Hvis du leder efter en pålidelig måde at styre ursignaler på, er dette et godt valg.

Datablad PDF

ISPPAC-CLK5320S-01TN64C Datablad:

ISPPAC-CLK5320S-01TN64C.PDF
