Spændingsregulatorer: deres funktion og betydning forklaret

En spændingsregulator er en enhed, der holder spændingen stabil på egen hånd.Den justerer spændingen for at sikre, at enhederne, der er forbundet til den, får et stabilt og konsekvent beløb, selvom indgangsspændingen ændres eller belastningsbetingelserne varierer.Dette hjælper med at beskytte delikate elektroniske dele mod at blive beskadiget af spændingsændringer.Denne artikel kigger nærmere på de vigtigste dele og typer af spændingsregulatorer, der viser, hvorfor de er så vigtige for at holde elektronik kørende.At nedbryde de to hovedtyper af spændingsregulatorer, beskrive, hvordan de fungerer, deres fordele og hvilke situationer de er bedst egnede til.Der er også en praktisk tutorial om at bygge en spændingsregulator på en brødbræt, der giver en praktisk måde at lære om deres design og funktion.Endelig tilbyder det tip til, hvordan man vælger den rigtige spændingsregulator, der fokuserer på balancen mellem effektivitet, varmekontrol og spændingsstabilitet for specifikke projekter.

Katalog

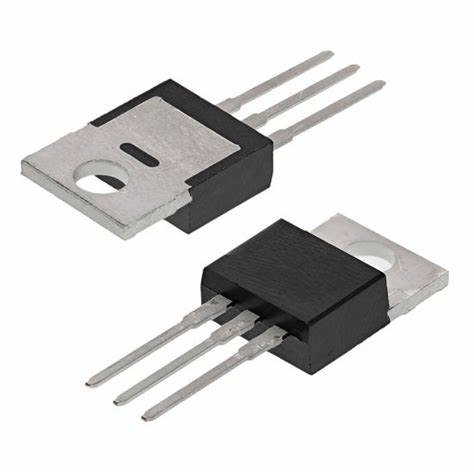

Figur 1: Spændingsregulator

Komponenter i en spændingsregulator

• komparator

Sammenligneren sammenligner udgangsspændingen med en indstillet referencespænding.Dets job er at sikre, at output forbliver inden for et ønsket interval ved at sende kontrolsignaler, der justerer spændingen i overensstemmelse hermed.Når output trækker fra referenceværdien, udløser komparatoren justeringer for at bringe output tilbage i køen.

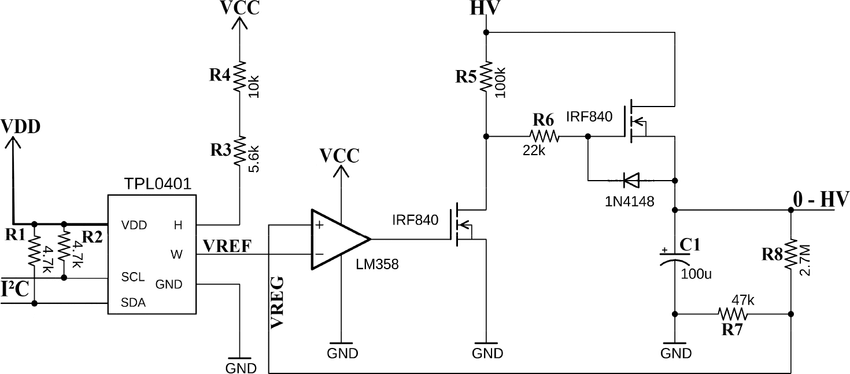

Figur 2: Spændingsregulatorkredsløb med spændingskomparator

• Referencespændingskilde

Dette er en meget stabil spænding, der fungerer som benchmark til sammenligning.Referencespændingen forbliver konstant, selvom der er ændringer i indgangsspænding, temperatur eller belastning.Dette leveres af en bandgapreference og tilbyder pålidelig stabilitet på tværs af forskellige driftsbetingelser.

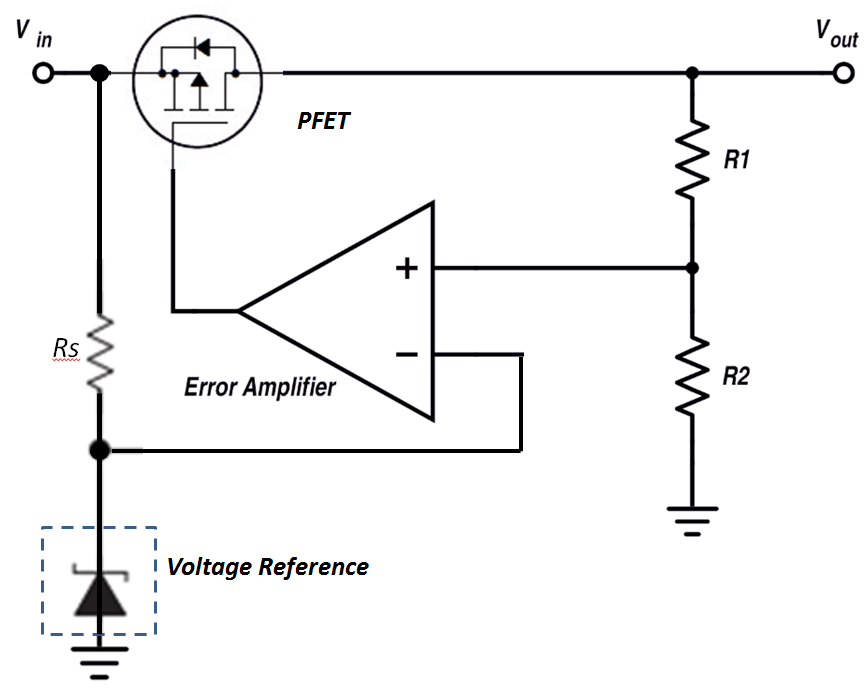

Figur 3: Referencespændingskilde

• Fejlforstærker

Fejlforstærkeren forstørrer forskellen mellem referencespændingen og udgangsspændingen.Dette amplificerede signal bruges derefter til at finjustere kontrolmekanismen, hvilket reducerer kløften mellem den faktiske output og målspændingen.Det sikrer, at output matcher den tilsigtede spænding så tæt som muligt.

Figur 4: Spændingsregulator med fejlforstærker

• Feedback -netværk

Feedbacknetværket består af modstande og undertiden kondensatorer, der sender en del af udgangsspændingen tilbage i systemet til overvågning.Denne feedback -loop er vigtig for at indstille den korrekte udgangsspænding og stabilisere regulatoren.Feedbackforholdet, bestemt af netværkskomponenterne, kontrollerer, hvor meget af output der føres tilbage til fejlforstærkeren eller komparatoren.

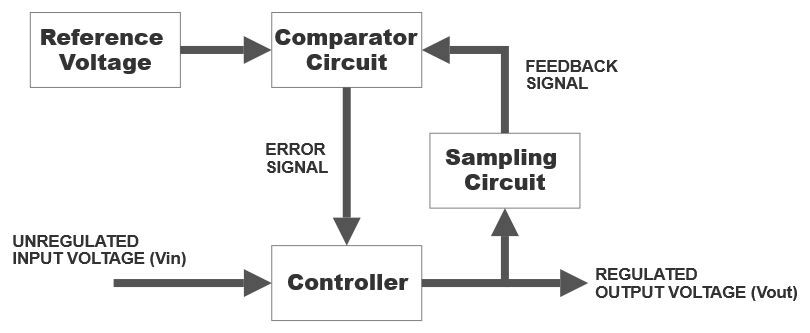

Figur 5: Feedbacksignal i spændingsregulator

• Kontrolelement

Kontrolelementet justerer aktivt udgangsspændingen.I lineære regulatorer er dette en transistor, der arbejder i sin aktive tilstand for at regulere spænding.Ved switching -regulatorer fungerer kontrolelementet som en switch og tænder for indgangsspændingen for at overføre energi gennem komponenter som induktorer eller kondensatorer, glatte udgangen.

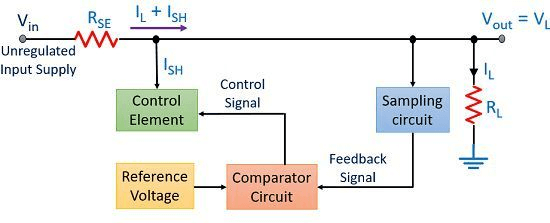

Figur 6: Kontrolelement i spændingsregulator

• belastningsregulering

Belastningsregulering er regulatorens evne til at holde udgangsspændingen stabil, når belastningen ændrer sig.Stærk belastningsregulering betyder, at output forbliver konstant, selvom mængden af ​​strøm, belastningen trækker svingende.

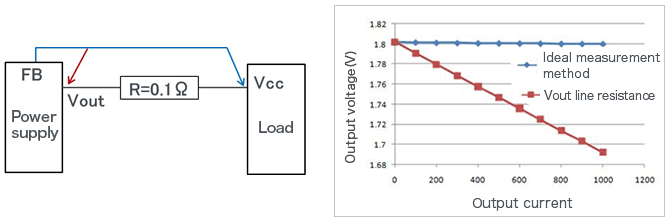

Figur 7: Belastningsregulering

• Linjeforordning

Linjelegulering måler, hvor godt regulatoren opretholder en stabil output, når indgangsspændingen varierer.En god spændingsregulator viser minimale outputændringer, selv når der er forskydninger i indgangsspænding.

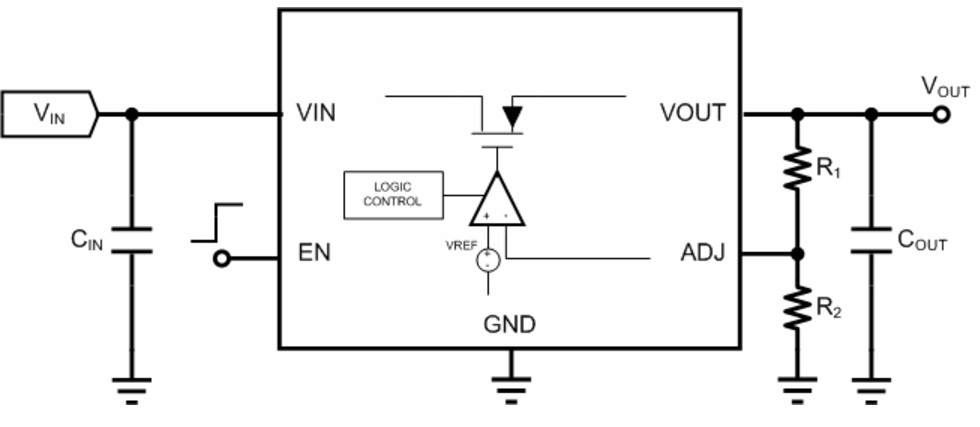

Figur 8: Linjebestemmelse

• Varmeplade

For lineære regulatorer, der kan generere varme ved at sprede overskydende spænding, kræves ofte en køleplade.Det hjælper med at sprede den varme, der produceres af kontrolelementet, såsom en transistor, der holder enheden inden for sikre driftstemperaturer.

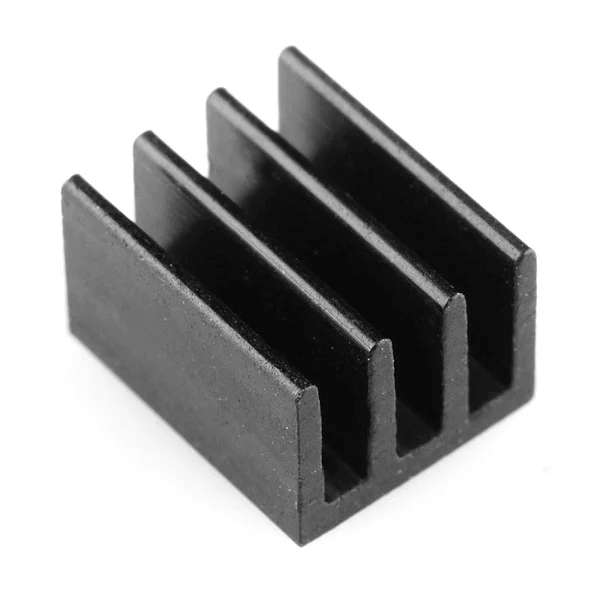

Figur 9: Varmeplade

• Beskyttelseskredsløb

Mange spændingsregulatorer leveres med indbyggede beskyttelsesfunktioner som overstrøm, termisk nedlukning og kortslutningsbeskyttelse.Disse beskyttelsesforanstaltninger forhindrer regulatoren og tilsluttede enheder i at blive beskadiget, hvilket forbedrer den samlede sikkerhed og pålidelighed.

Typer af spændingsregulatorer

Lineære spændingsregulatorer

Lineære spændingsregulatorer bruger en hoveddel kaldet et paselement, normalt en type transistor som en bipolar krydstransistor (BJT) eller en MOSFET.Denne del styres af en operationel forstærker.For at holde spændingen stabil sammenligner regulatoren konstant udgangsspændingen med en fast intern referencespænding.Hvis de to ikke er de samme, ændrer den operationelle forstærker paselementet for at fastsætte output.Denne proces arbejder fortsat for at gøre forskellen mellem de to spændinger så små som muligt.

Da lineære regulatorer kun kan sænke spændingen, vil output altid være mindre end indgangsspændingen.Selvom dette begrænser, hvordan de kan bruges, er lineære regulatorer stadig populære, fordi de er enkle og klarer sig godt.De er lette at designe, pålidelige, omkostningseffektive og producere meget lidt elektromagnetisk interferens (EMI), betyder, at der er mindre støj og krusning i output.

For eksempel har en simpel lineær regulator som MP2018 kun brug for en inputkondensator og en outputkondensator til at fungere korrekt.Dette lille antal dele gør designet let, pålideligt og overkommeligt.

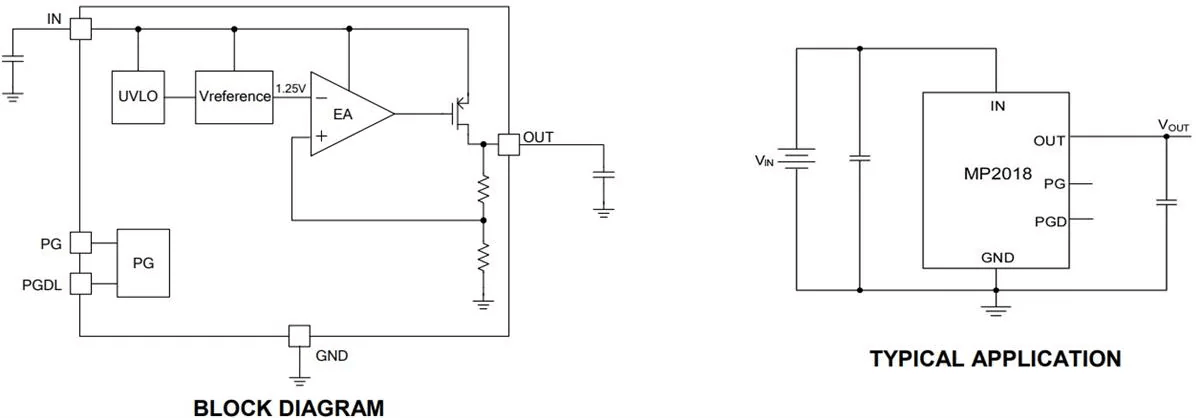

Figur 10: Lineær spændingsregulator

Skift af spændingsregulatorer

Skift af regulatorer er en mere avanceret mulighed sammenlignet med lineære regulatorer, men deres design kræver mere præcision og opmærksomhed for detaljer.I modsætning til lineære regulatorer afhænger skiftende regulatorer af eksterne komponenter, omhyggelig kontrol af kontrol af loop og tankevækkende layoutplanlægning.Disse regulatorer findes i tre hovedtyper: step-down (buck) konvertere, step-up (boost) konvertere og en kombination af de to.Denne række muligheder gør dem langt mere fleksible end lineære regulatorer.

En af fordelene ved at skifte regulatorer er deres høje effektivitet og overgår ofte 95%.De udmærker sig også ved håndtering af varme og er i stand til at håndtere større strømme, mens de understøtter en lang række input- og udgangsspændinger.Afvejningen for denne ydelse er imidlertid øget kompleksitet.For at arbejde ordentligt har skiftning af regulatorer brug for ekstra komponenter som induktorer, kondensatorer, felteffekttransistorer (FET'er) og feedback-modstande.

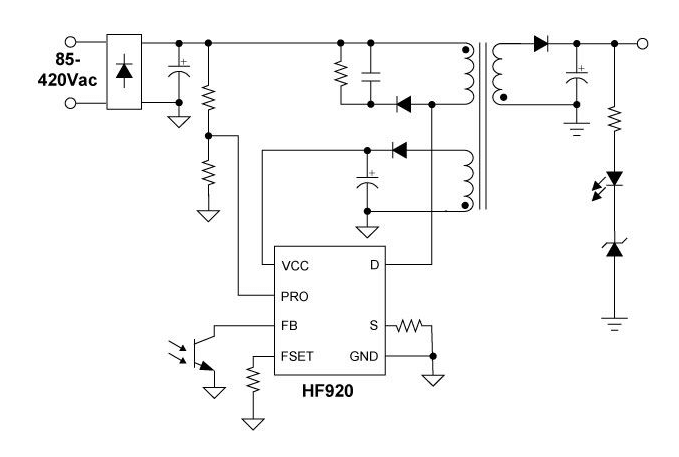

Et godt eksempel på en skifteregulator er HF920 -modellen, der demonstrerer den stærke ydelse og pålidelige strømstyring, disse enheder tilbyder.

Figur 11: Skift af spændingsregulator

Typer af skiftespændingsregulatorer

Buck -regulatorer, også kaldet step-down-konvertere, bruges til at reducere en højere spænding til en lavere, mere brugbar udgangsspænding.Processen begynder med en transistor, der tænder og slukker ved høj hastighed, hvilket hugger indgangsspændingen til korte bursts.Disse hurtige udbrud af spænding føres derefter gennem en induktor, der gemmer energi midlertidigt.Når spændingen fortsætter, udjævnes den yderligere af en kondensator, hvilket resulterer i en stabil lavere udgangsspænding.Denne metode er effektiv, hvilket reducerer energi, der er spildt som varme.Buck -regulatorer er gode i enheder som bærbare computere, smartphones og anden bærbar elektronik.

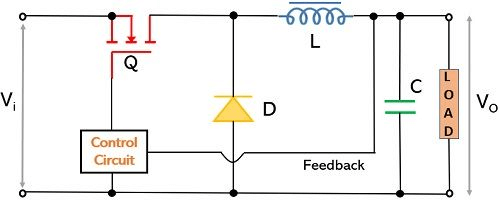

Figur 12: Circuit of Buck Regulator

Boost regulatorer , ofte benævnt step-up-konvertere, arbejde for at øge en lav indgangsspænding til en højere udgangsspænding.Her opkræver en transistor en induktor, når den er aktiv og frigiver den lagrede energi, når den slukker.Denne kontrollerede frigivelse hæver spændingsniveauet.Disse regulatorer er nyttige i situationer, hvor indgangseffekten som det fra et batteri er for lavt til enhedens behov.Når batterier udtømmes, sikrer Boost -regulatoren, at spændingen forbliver konsistent, hvilket holder enhederne operationelle, selvom effektniveauerne falder.Dette gør dem ideelle til mange batteridrevne elektronik, der kræver en stabil spænding på trods af svingende energiforsyning.

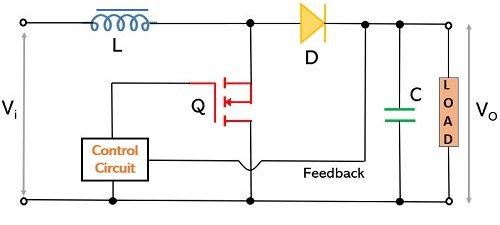

Figur 13: Circuit of Boost Regulator

Buck-boost-regulatorer Kombiner funktionerne i både Buck og Boost Converters, så de enten kan øge eller reducere indgangsspændingen efter behov.Disse regulatorer inverterer først indgangsspændingen og justerer den derefter, enten trækker den op eller ned afhængigt af den krævede output.Denne evne til at tilpasse sig skiftende forhold gør buck-boost-regulatorer store i systemer med uforudsigelige eller ustabile indgangsspændinger, såsom i biler eller applikationer til vedvarende energi som solenergisystemer.Ved at tilvejebringe en stabil output uanset input -svingninger sikrer de, at tilsluttede enheder udfører pålideligt på tværs af en lang række betingelser.

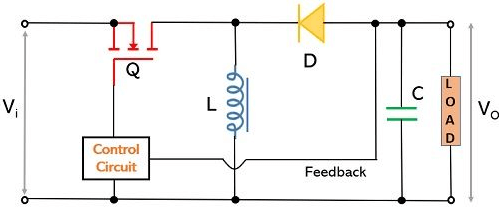

Figur 14: Circuit of Buck-Boost Regulator

Byg din egen brødbrætspændingsregulator

Brødbrætspændingsregulatorsættet er det perfekte indgangspunkt for begyndere, der ønsker at få praktisk erfaring med lodning og grundlæggende kredsløbsdesign.Ikke kun vil du lære kernekoncepterne elektronik, men i slutningen af ​​dette projekt har du bygget en fuldt funktionel enhed, der er i stand til at tilvejebringe en stabil 5VDC -output til små elektronikprojekter.

Dette sæt inkluderer alt hvad du har brug for for at samle en pålidelig spændingsregulator:

- Trykt kredsløbskort (PCB)

- DC Power Jack

- Kondensatorer og modstand

- Power Status LED

- Pin overskrifter

- Omfattende instruktionsmanual

De værktøjer, der kræves til dette projekt, er:

- Lodning af jern og lodde

- Trådskærere

- Strømforsyning (f.eks. En 6-18V vægadapter)

Monteringsprocessen nedbrydes trin for trin for at hjælpe dig med at forstå driften af ​​en spændingsregulator, mens du går.

Trin 1: Installation af modstanden og kondensatoren

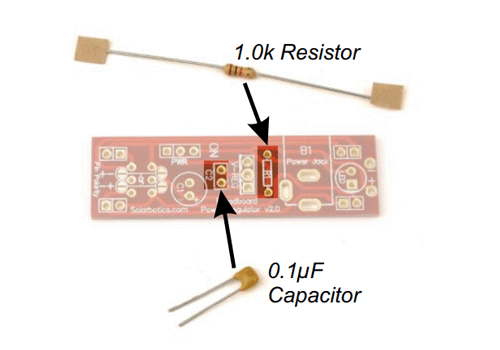

Start med at hente modstanden og bøje dets føringer til at passe ind i R1 -spalten.Indsæt det på det udpegede sted på brættet, og lod ledningerne sikkert bagfra.Når den er loddet, skal du snip af enhver ekstra tråd, der stikker ud.Tag derefter den 0,1 uF kondensator og følg den samme proces for slot C2.Der er ingen grund til at bekymre sig om, hvilken vej de står overfor, disse komponenter kan placeres i begge retninger, fordi de ikke er polariserede.

Figur 15: Installation af modstanden og kondensatoren

Trin 2: Opsætning af spændingsregulatoren og tønde jack

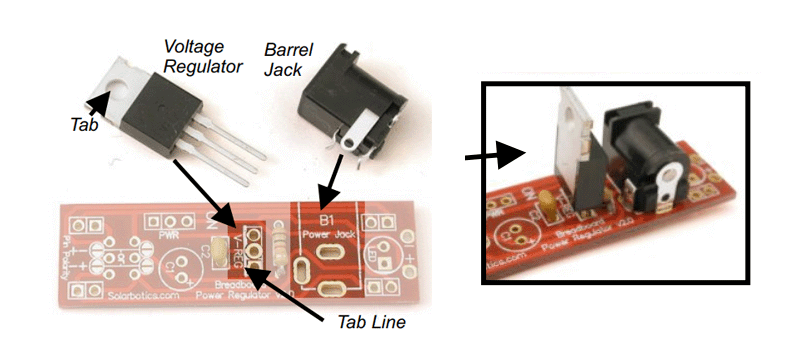

Placer spændingsregulatoren i V-REG-spalten, og sørg for at justere fanen med linjen, der er angivet på brættet.At få denne orientering korrekt er vigtig, hvis installeret bagud, regulatoren fungerer ikke og kan skade kredsløbet.Regulatorens rolle er at holde spændingen stabil, selvom input svinges, hvilket sikrer, at strømmen, der leveres til dit kredsløb, forbliver stabil.Efter lodning af ledningerne skal du trimme den ekstra ledning.Gå nu videre til tønde -stikket, indsæt den i slot B1 og lod den på plads.Dette vil tjene som hovedkraftforbindelse til dit projekt.

Figur 16: Opsætning af spændingsregulatoren og tønde -jack

Trin 3: Placering af kondensatoren og strømledningen

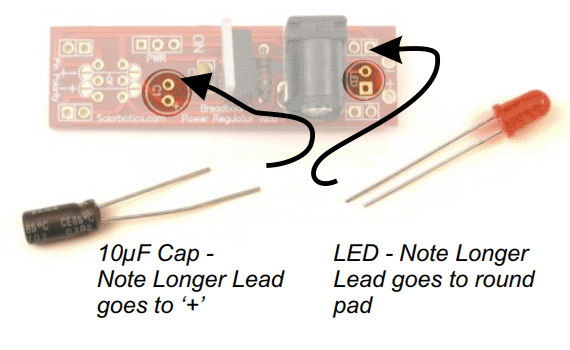

Indsæt kondensatoren på 10 uF i slot C1, og sørg for, at den længere bly går ind i (+) puden.Dobbeltkontrol, at striben på kondensatoren ligger ved siden af ​​PWR-mærket for korrekt orientering.Installer derefter LED i sin slot, og juster hakket med den tilsvarende linje på bestyrelsens symbol for at sikre, at det er placeret korrekt.

Figur 17: Placering af kondensatoren og strømledningen

Trin 4: Installation af strømafbryderen og brødbrættets stifter

Placer strømafbryderen i PWR -spalten og lodde den sikkert.Når det kommer til brødbrætstifterne, kan de være vanskelige at klare, fordi de skal loddes nedenunder.For at holde dem på linje kan du enten holde dem stabile med hånden, når du lodde eller bruge et brødbræt til at støtte dem under processen.

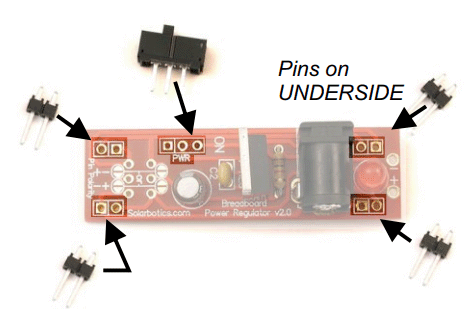

Figur 18: Installation af strømafbryderen og brødbrættets stifter

Trin 5: Konfiguration af strømskinner

For at sikre, at spændingsregulatoren fungerer korrekt, skal du indstille strømskinnerne.Vælg den side af det brødbræt, du vil bruge.Lad os gå med venstre til denne opsætning.Match puderne på brættet til '+' og '-' skinnerne på brødbrættet.Når alt er på linje, lodde halvmånepuderne for at låse forbindelsen på plads.Hvis du nogensinde har brug for at vende magtpolariteten, kan du bruge delnummer SWT7 på specifikke puder, selvom dette normalt ikke er tilrådeligt.

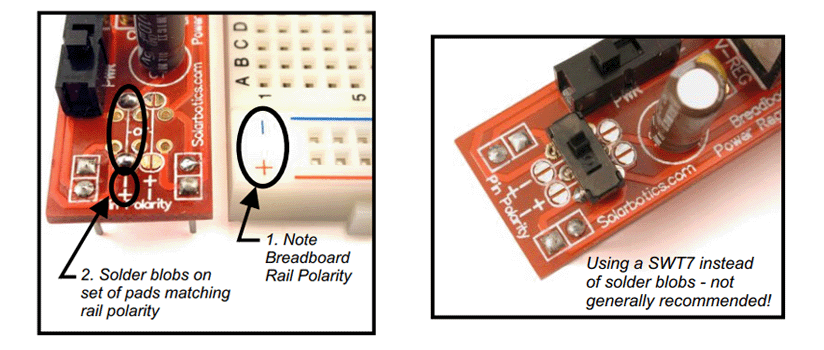

Figur 19: Konfiguration af strømskinner

Trin 6: Tynet af bestyrelsen

Brug en 2,1 mm DC strømkilde, der giver mellem 6 til 18 volt til at drive brættet.Hvis indgangsspændingen går over 12 volt, bliver regulatoren muligvis varm, men det er normalt og ikke en grund til bekymring.Hvis du ikke bruger et brødbræt, kan du bruge "+ -" loddemoderne placeret nær tønde -stikket til at tegne 5V reguleret effekt.

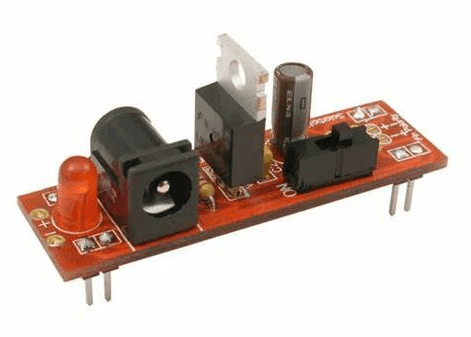

Figur 20: Brødbrætspændingsregulatorsæt

Hvordan vælger jeg den rigtige spændingsregulator til dit design?

En spændingsregulator er som et kontrolsystem til dit projekts energi.Det sørger for, at dit projekt får den rigtige mængde strøm.

Forestil dig, at din strømkilde giver mere spænding end dit projektbehov.EN Lineær regulator er en simpel enhed, der sænker spændingen til et sikkert niveau for dit projekt.Det er let at bruge og fungerer godt, hvis forskellen mellem den spænding, du har, og den spænding, du har brug for, er ikke for stor.

Men lineære regulatorer kan spilde energi, når der er en stor forskel mellem input og udgangsspænding.Dette spildte energi bliver til varme og bliver et problem for dit projekt.

Hvis din lineære regulator bliver for varmt, betyder det, at det spilder en masse magt.I dette tilfælde kan du bruge en switching regulator.Denne type regulator er mere effektiv og spilder ikke så meget energi.Det sænker spændingen ved at tænde og slukke for strømmen virkelig hurtigt for at skabe en gennemsnitlig lavere spænding.

Hvis dit projekt har brug for mere spænding, end din strømkilde kan give, en Boost Switching Regulator kan hjælpe.Det øger spændingen fra din strømkilde for at give dit projekt den ekstra strøm, den har brug for.

Nogle gange er din strømkilde muligvis ikke stabil, hvilket giver for meget eller for lidt spænding. En buck-boost skiftende regulator Kan både øge og reducere spændingen efter behov, og sørg for, at dit projekt altid får den rigtige mængde strøm.

For projekter, der har brug for meget stabil magt, kan du kombinere en Skiftende regulator med en lineær regulator.Skiftetregulatoren håndterer store ændringer i spænding, mens den lineære regulator sikrer, at strømmen er glat og stabil.

Så den rigtige spændingsregulator afhænger af, hvor meget spændingen fra din strømkilde adskiller sig fra, hvad dit projekt har brug for, og hvor stabil og rengør strømmen skal være.Hver type har sine egne styrker, så vælg den, der passer bedst til dit projekt.

Konklusion

Undersøgelsen af ​​spændingsregulatorer dækker en vigtig del af elektroteknik, der kombinerer praktisk brug og teori.Artiklen forklarer komponenter som fejlforstærkere og kølepladser samt forskellene mellem lineære og skiftende regulatorer, hvilket giver en solid forståelse af, hvordan disse enheder kontrollerer strøm.Det inkluderer også en trin-for-trin-guide til opbygning af en spændingsregulator på en brødbræt, hvilket hjælper med at gøre processen klarere og giver læserne praktisk erfaring til at støtte koncepterne.Efterhånden som elektroniske design bliver mere komplicerede og effektbehov ændres, ved at vide, hvordan spændingsregulering fungerer, bliver meget vigtig.Denne artikel fungerer både som et undervisningsværktøj og en praktisk guide, der hjælper både designere og hobbyister med at vælge og bruge de bedste spændingsregulatorer til deres projekter, hvilket sikrer, at deres elektronik varer længere og fungerer godt.

Ofte stillede spørgsmål [FAQ]

1. Hvornår skal man bruge en spændingsregulator?

En spændingsregulator er vigtig, når der er behov for stabil spænding for elektroniske enheder til at fungere korrekt.Det beskytter mod skader fra pludselige spændingsændringer, hvilket kan ske på grund af forskydninger i strømbehov eller udbudsproblemer.Det bruges i ting som computerkraftartikler, telekomudstyr og andre enheder, der er følsomme over for spændingsændringer.

2. Er AVR en spændingsregulator?

Ja, AVR (automatisk spændingsregulator) er en type spændingsregulator.Det justerer automatisk spændingsniveauet for at sikre, at der leveres en konstant og passende spænding til udstyret, uanset ændringer i belastningen eller indgangsspændingen.Dette hjælper med at forhindre skade og forbedre effektiviteten i elektriske enheder.

3. Hvad er en vekselstrømsspændingsregulator?

En vekselstrømsspændingsregulator styrer spændingen i vekselstrøm (AC) effekt for at tilvejebringe en stabil udgangsspænding til tilsluttede enheder.Det kompenserer for variationer i indgangsspændingen og belastningsforholdene, hvilket sikrer levering af en konstant AC-udgang, god til den pålidelige drift af AC-drevne enheder.

4. Er en inverter en spændingsregulator?

Nej, en inverter er ikke en spændingsregulator.En inverter er designet til at konvertere jævnstrøm (DC) til skiftevis strøm (AC).Mens nogle invertere har indbyggede muligheder for at stabilisere udgangsspændingen, er deres hovedfunktion konvertering af den aktuelle type, ikke regulerende spænding.

5. Hvordan tester du en spændingsregulator?

Sådan tester man en spændingsregulator:

Indstil multimeteret: Indstil dit multimeter til at måle spænding.

Tilslut multimeteret: Fastgør sonderne til regulatorens outputterminaler.

Kontroller spændingen: Tænd for systemet, og kontroller læsningen.Det skal matche regulatorens forventede output.

Valgfrit: Test med belastning: Skift belastningen og se, om output forbliver stabil, hvilket viser, at regulatoren fungerer korrekt.

6. Hvad er forskellen mellem en spændingscontroller og en spændingsregulator?

En spændingskontroller justerer udgangsspændingen baseret på brugerinput, som at ændre lys lysstyrke eller motorhastighed.En spændingsregulator holder spændingen stabil, selvom belastningen eller input ændres.Controllere skifter spænding efter behov, mens regulatorer sikrer, at den forbliver konstant.
