Trådindpakning: En omfattende guide

Trådindpakning er en teknik til at oprette elektriske forbindelser uden behov for lodning.Denne metode er kendt for sin pålidelighed og effektivitet som et alternativ.I elektronikindustrien bruges trådindpakning hovedsageligt til fremstilling af prototyper og små produktionsbatcher.Denne teknik værdsættes, fordi den er reversibel og tillader ændringer uden lodning, der kan skade dele.Det er nyttigt i telekommunikation og databehandlingshardware, hvor mange kortvarige kredsløbskort skal montere.

Denne artikel ser på fordelene ved trådindpakning sammenlignet med traditionel lodning med fokus på, hvor let det er at lære, hvor hurtigt det er at bruge og dens fleksibilitet.Det forklarer også de værktøjer og materialer, der kræves til trådindpakning, skitserer de grundlæggende trin, påpeger almindelige fejl og deres årsager og viser, hvordan man sikkert fjerner trådindpakninger.

Katalog

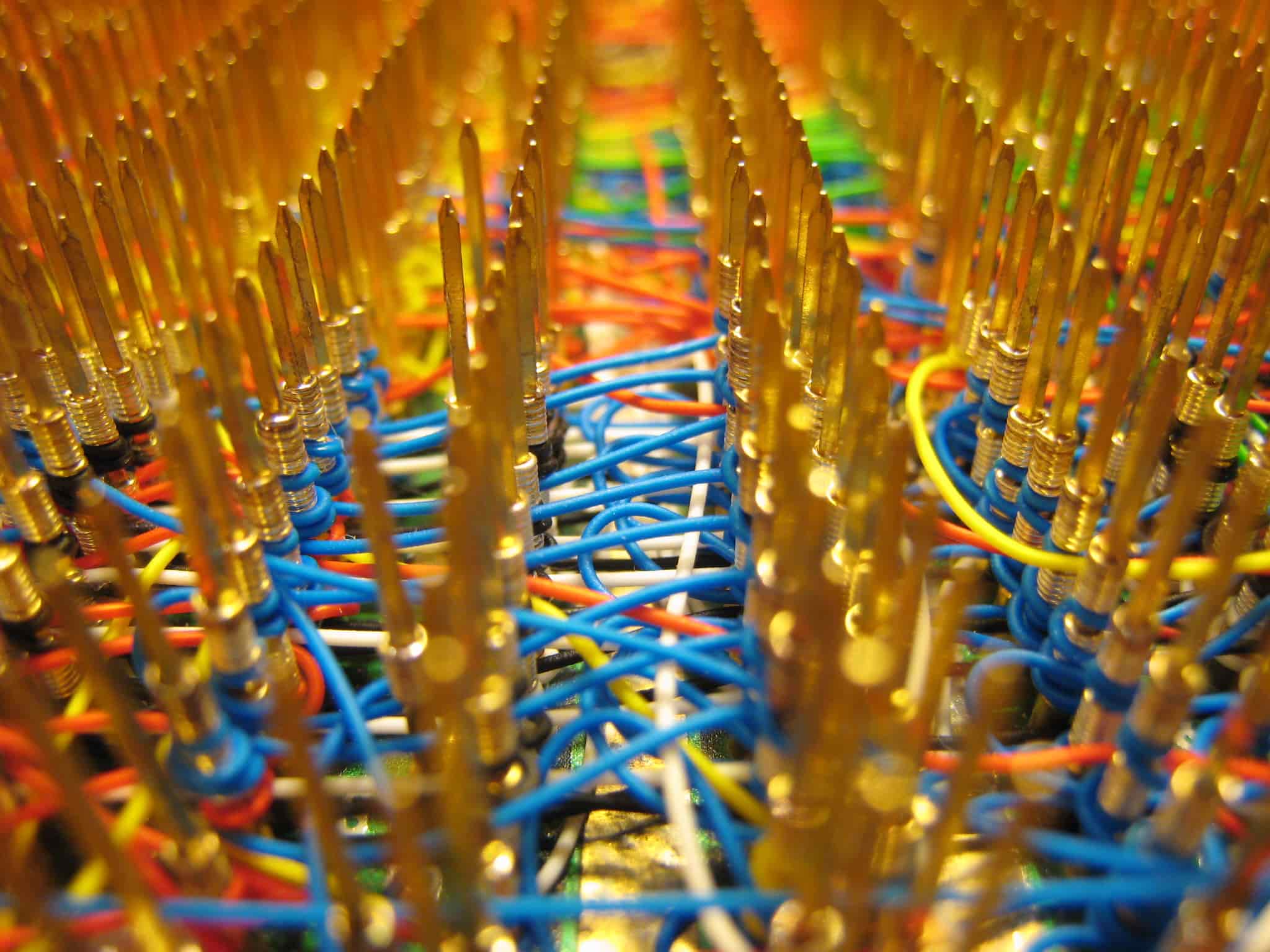

Figur 1: Trådindpakning

Fordele ved trådindpakning

Minimal læringskurve

Trådindpakning er let at lære og bruge, hvilket gør det til en attraktiv mulighed for begyndere.I modsætning til lodning kræver den præcis temperaturstyring, en stabil hånd og viden om loddekemi, trådindpakning kræver kun et par enkle værktøjer: et manuelt eller elektrisk trådindpakningsværktøj, ledning og en trådstripper.Selve teknikken er ligetil.Fjern først isoleringen fra enden af ​​ledningen.Indsæt derefter ledningen i indpakningsværktøjet.Placer derefter værktøjet over stolpen og drej det for at vikle ledningen sikkert rundt om stolpen.Denne enkle proces kan mestres inden for få timer, hvilket giver nykommere mulighed for at begynde at bygge kredsløb næsten øjeblikkeligt.

Figur 2: Trådindpakning

Alsidighed i prototype

Trådindpakning er gavnlig for prototyper og småskala elektronikprojekter, hvor hyppige ændringer og korrektioner er almindelige.At være i stand til hurtigt at ændre forbindelser uden at slappe af hastighedsudviklingen og øge produktiviteten.Denne fleksibilitet gør trådindpakning perfekt til hurtig prototype og iterativt design.

Nedsat risiko for kolde eller tørre led

Trådindpakning minimerer risikoen for kolde eller tørre led, der er almindelige problemer i lodning.Kolde samlinger forekommer, når lodde ikke smelter fuldstændigt, hvilket fører til svage, upålidelige forbindelser.Tørre led er resultatet af forkert loddestrømning, ofte forårsaget af urenheder eller forkert opvarmning og kan forårsage kredsløbsfejl.Trådindpakning sikrer ledningen til stolper med stramme spoler, undgår disse loddeforbindelsesfejl og reducerer chancen for forbindelsesproblemer.

Fravær af varme og giftige dampe under processen

Trådindpakning eliminerer behovet for varme eller giftige dampe, i modsætning til lodning.Lodning involverer et varmt jern og producerer dampe fra flux og lodde, der potentielt indeholder skadelige stoffer som bly.Disse forhold udgør sundhedsrisici og kræver strenge sikkerhedsforanstaltninger og korrekt ventilation.I modsætning hertil er trådindpakning en mekanisk proces udført ved stuetemperatur uden farlige emissioner, hvilket gør det mere sikkert for både miljøet og teknikeren.

Opretter flere sikre kontakter

Trådindpakning forbinder ved tæt snoet en ledning omkring en stolpe, en del af en komponent eller en stik, hvor ledninger indsættes.Denne vikling skaber flere kontaktpunkter mellem ledningen og stolpen.Hver spole trykker fast mod stolpen på grund af ledningsspændingen og forbedrer elektrisk kontakt.De flere kontaktpunkter gør forbindelsen stærk og pålidelig, mindre tilbøjelig til at blive påvirket af vibrationer, temperaturændringer eller andre miljøfaktorer, der kan svække loddede led.

Værktøjer og materialer til trådindpakning

• Wire Wrap Wire

Kernematerialet i trådindpakning er selve ledningen.Denne ledning er isoleret med et tyndt lag polyvinylchlorid (PVC) eller Teflon, forhindrer kortslutninger mellem tilstødende ledninger.Kernen er lavet af fast kobber på grund af dets fremragende ledningsevne og fleksibilitet.Trådenes måler varierer, men 30 AWG (amerikansk trådmåler) er almindelig, fordi den afbalancerer fleksibilitet og styrke effektivt.Den 30 AWG -ledning er tynd nok til at vikle rundt om stolper eller stifter i elektroniske dele, men den er stadig tyk nok til at forblive stærk og ledende uden let at bryde.

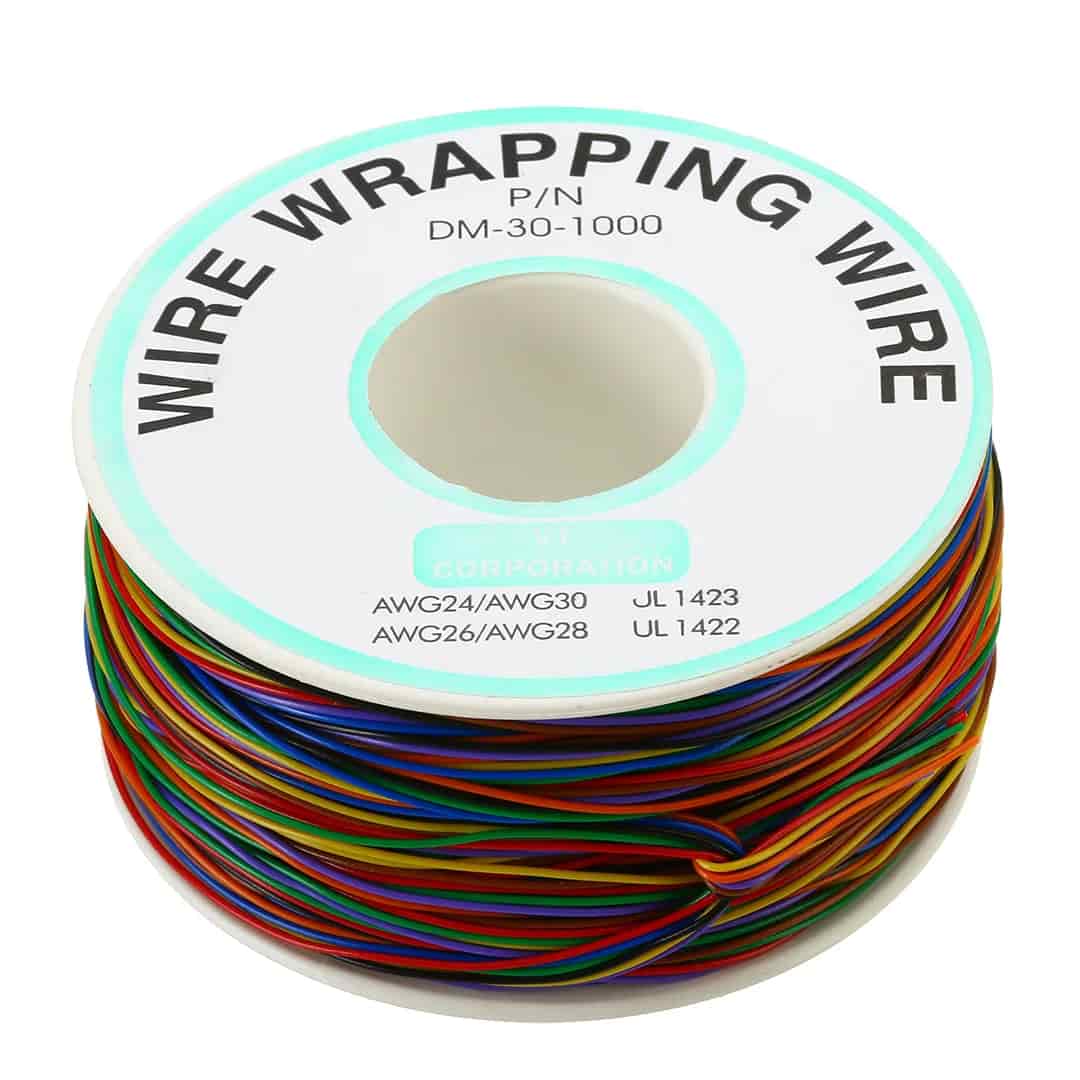

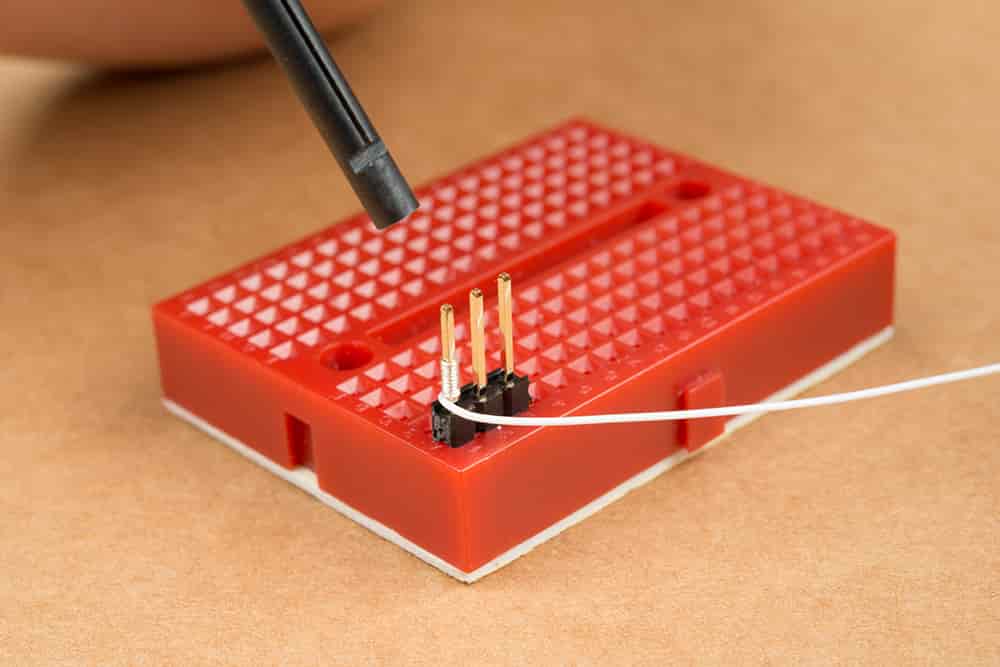

Figur 3: Wire Wrap Wire

• Wire Wrap Tool

Et trådindpakningsværktøj er et must for indpakning af ledninger omkring stolper.Der er to hovedtyper: manuel og elektrisk.

Manual Wire Wrap Tool: Dette håndholdte værktøj ligner en lille skruetrækker.Det har en stikkontakt eller et hul i slutningen for ledningen.Brugeren placerer værktøjet over indlægget og vrider det manuelt for at vikle ledningen rundt om stolpen.Manuelle værktøjer er mere overkommelige og bærbare, hvilket gør dem ideelle til små projekter eller feltreparationer.

Figur 4: Manual Wire Wrap Tool

Electric Wire Wrap Tool: Dette værktøj automatiserer indpakningsprocessen, hvilket sikrer ensartede og stramme indpakninger med mindre fysisk indsats.Det er nyttigt til større projekter, eller når der kræves mange forbindelser.Elektrisk trådindpakningsværktøjer øger produktiviteten og reducerer træthed under lange trådindpakningsjob.

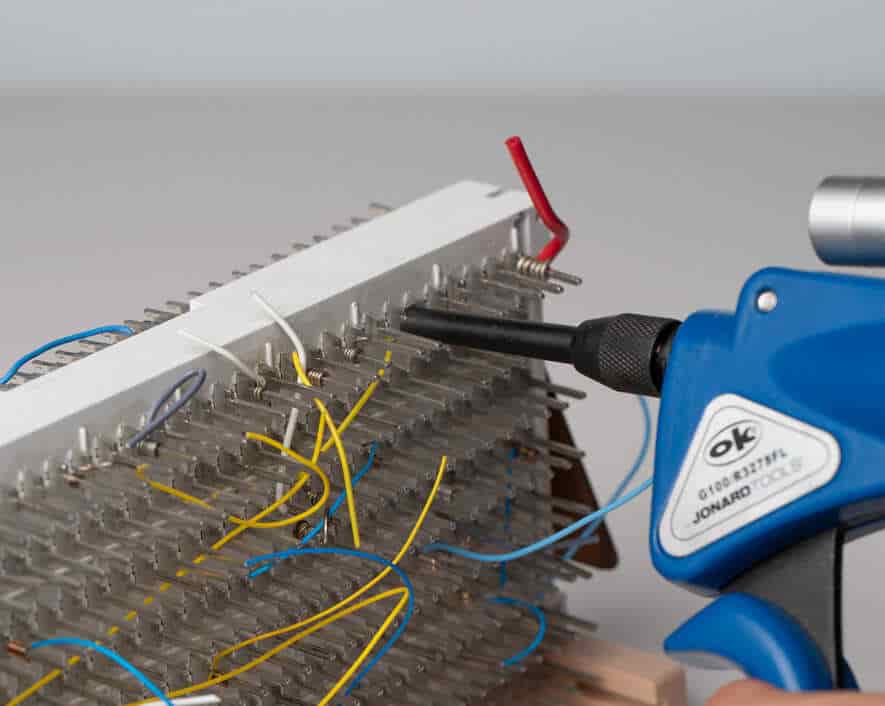

Figur 5: Elektrisk trådindpakningsværktøj

• Trådpakningsværktøj

For at korrigere fejl eller rekonfigurere kredsløb bruges der et trådoppakningsværktøj.Dette værktøj ligner Wire Wrap -værktøjet, men er designet til sikkert at fjerne ledningen fra et indlæg uden at forårsage skade.Det er godt til fejlfinding og ændring af trådindpakkede forbindelser under prototype.

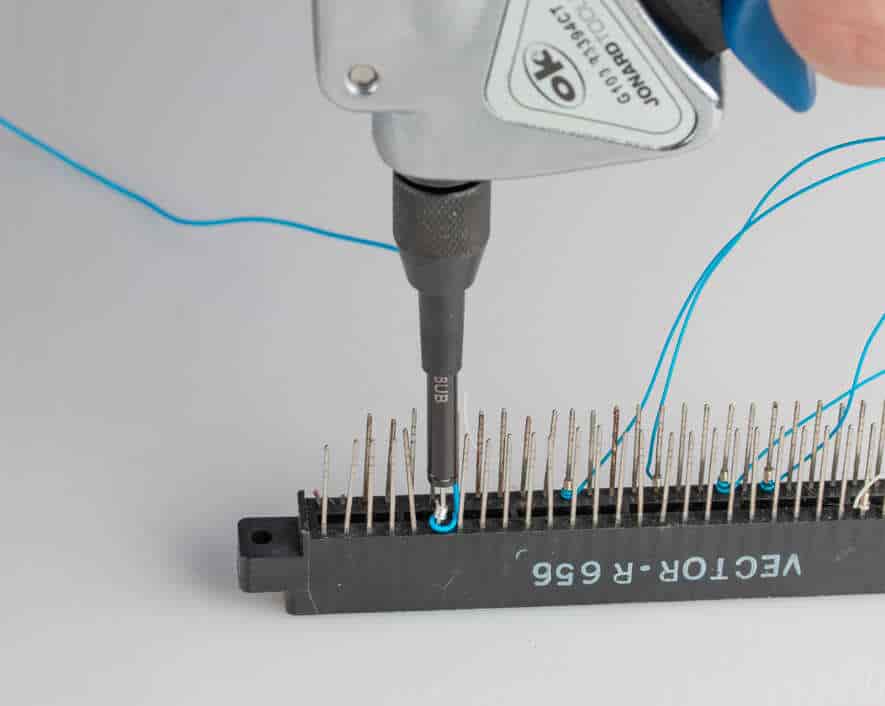

Figur 6: Trådpakningsværktøj

• Trådstrippere

Før indpakningen skal ledningsisoleringen fjernes i enderne for at sikre en god elektrisk forbindelse.Trådstrippere fjerner isoleringen uden at klikke eller skære kobbertråden.Præcisionstrådstrippere giver mulighed for justeringer i striplængde og gauge størrelse, hvilket sikrer en ren og konsekvent strimmel hver gang.

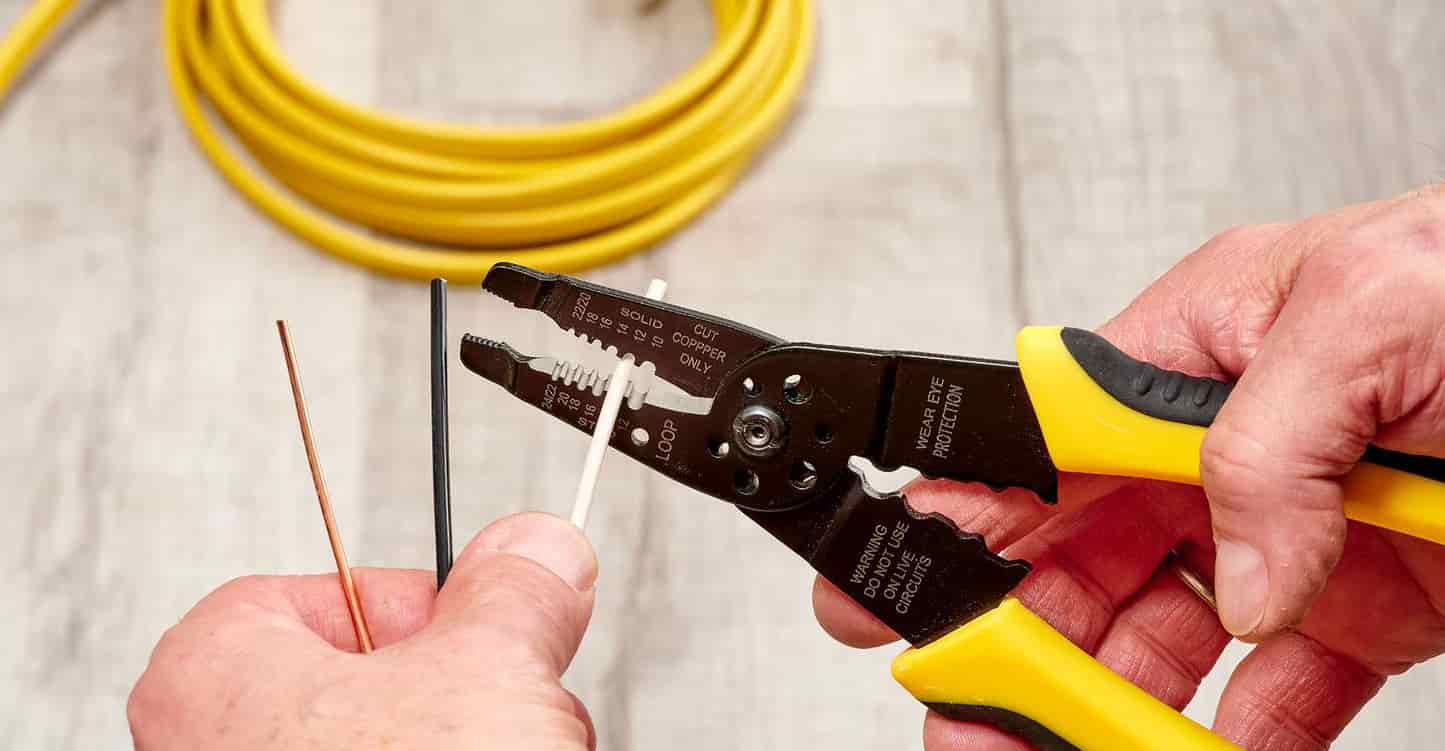

Figur 7: Wire Stripper

• Indlæg og terminalstrimler

Indlæg eller stifter er de punkter, som ledningen er indpakket.Dette er en del af komponenterne, der er tilsluttet, såsom integrerede kredsløb eller terminalstrimler.Terminalstrimler giver en bekvem måde at forbinde ledninger til forskellige komponenter.De er lavet af ledende materialer som kobber eller messing, belagt med tin eller guld for at forbedre ledningsevnen og modstå oxidation.

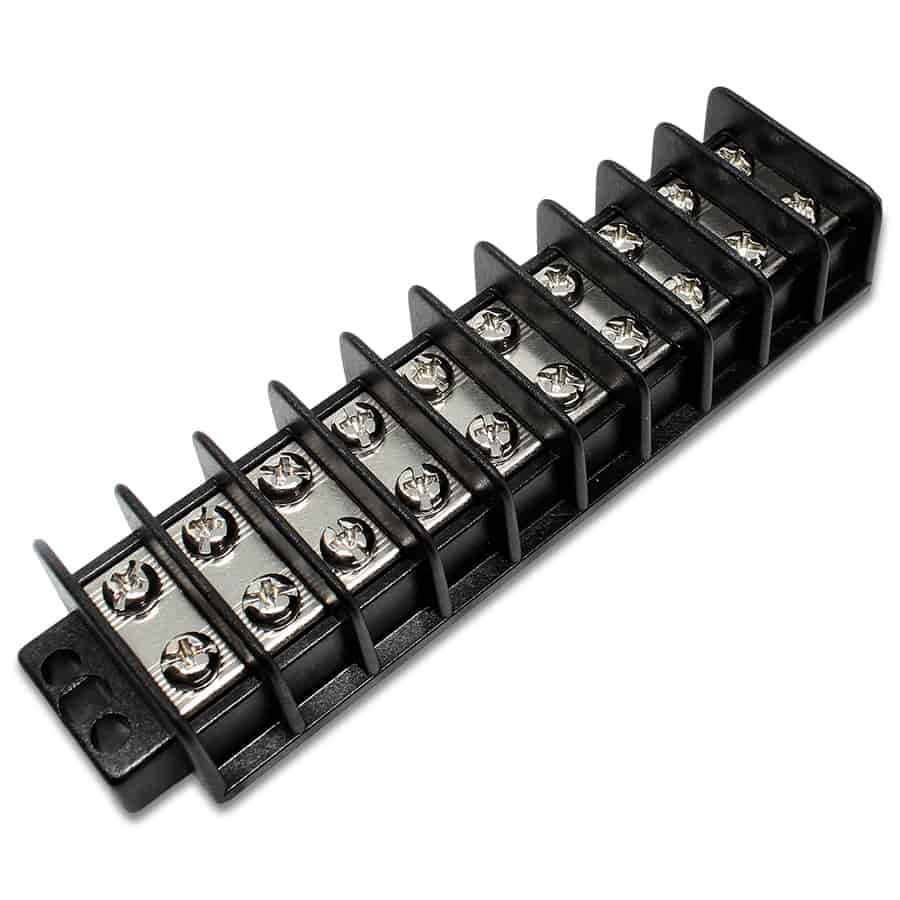

Figur 8: Terminalstrimler

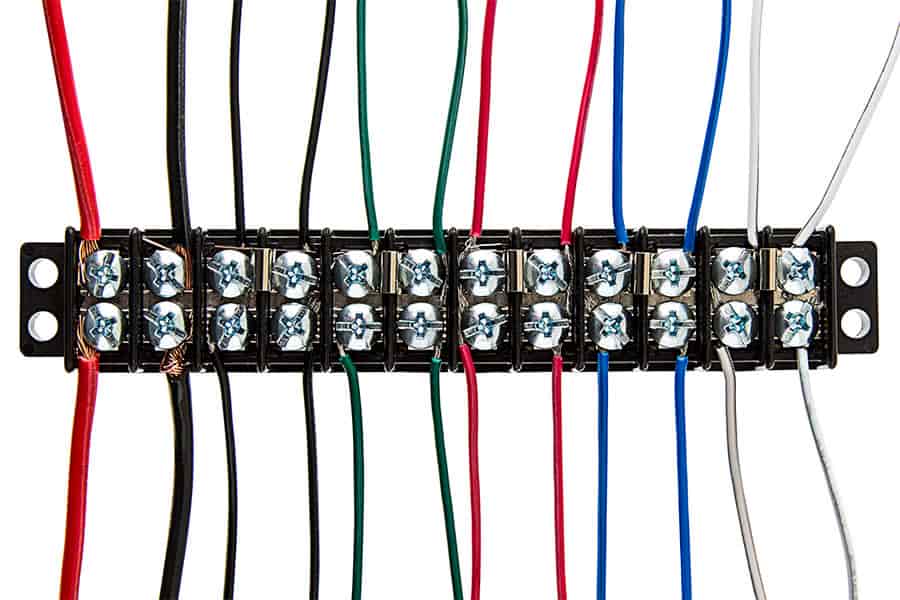

Figur 9: Terminal Strip Block

• Inspektionsstørrende

I betragtning af den lille størrelse og præcision, der kræves i trådindpakning, er en inspektionsstørrelse et nyttigt værktøj.Det hjælper med at inspicere kvaliteten af ​​indpakningen, hvilket sikrer, at der ikke er løse forbindelser eller overlapninger, der kan føre til kortslutninger eller åbne kredsløb.

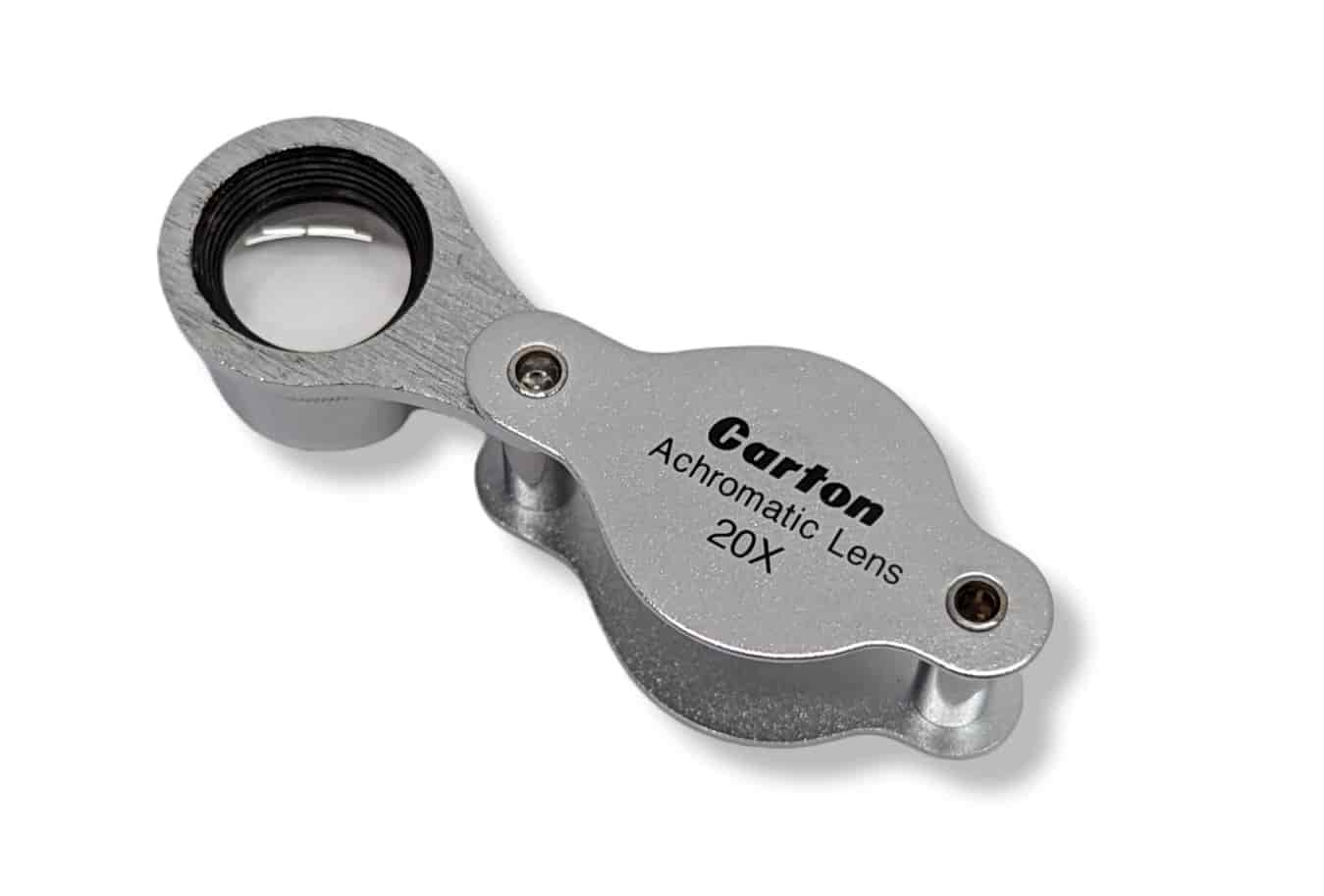

Figur 10: Inspektionsstørrende

Grundlæggende trin til trådindpakning

Indsaml først værktøjer og materialer.Wire Wrap -værktøjet, et manuelt værktøj eller en elektrisk trådindpakningspistol.Trådindpakningstråden, du kan bruge 30-gauge.Trådindpakningen eller stifterne.Og stripperen og skæret, værktøjer til at skære ledninger i længde og fjerne isolering.

Klip en ledningslængde, der når alle dine tilsigtede forbindelsespunkter, plus lidt ekstra.Strip ca. 1 tomme isolering fra hver ende ved hjælp af trådstripperen.Sørg for, at den udsatte ledning er ren og lige for en pålidelig forbindelse.

Vælg dit udgangspunkt, typisk en pin eller et indlæg på dit kredsløb.Indsæt den strippede ende af ledningen i midthullet på trådindpakningsværktøjet.Placer værktøjet over indlægget, og sørg for, at ledningen er vinkelret på det.

Engagér wire wrap -værktøjet til at spole ledningen tæt på stolpen.Værktøjet skal skabe pæne, endda indpakning, med hver spiral tæt mod den foregående, der bevæger sig op på stolpen.Sigt efter 7-10 vendinger for at sikre en solid forbindelse.

Efter den første forbindelse skal du guide ledningen til det næste indlæg.Hold ledningen stram og glat, når du dirigerer den.Gentag indpakningsprocessen ved hvert efterfølgende forbindelsespunkt.

Når alle forbindelser er oprettet, skal du visuelt inspicere hver indpakning for at sikre, at de er stramme og konsistente.Løs eller overlappende ledninger kan forårsage upålidelige forbindelser.Brug et multimeter til at teste kredsløbet for kontinuitet og korrekt funktion.

Trim enhver overskydende ledning ud over indpakningen for at holde projektet ryddeligt og forhindre kortslutninger.Brug kabelbind eller klip til at håndtere længere ledningsstrækninger mellem forbindelser.

Typer af indpakningsfejl

Pigtails: En pigtail -fejl opstår, når en ledning eller fiber vrider sig ind i en løkke eller krøller, der ligner en grishale.Denne twist kan forekomme i den ene ende eller langs hele længden.En sådan vridning bringer kablets strukturelle integritet i fare og forstyrrer signaloverførsel.

Figur 11: Pigtailindpakning

En åben opstår, når der er en pause i indpakningens kontinuitet.I dette tilfælde dækker indpakningen ikke fuldt ud et afsnit af kernematerialet fuldt ud og efterlader det udsat.Denne eksponering gør kernen modtagelig for miljøskader og interferens.

Figur 12: Åben indpakning og spiralindpakning

Spiralindpakningsfejl sker, når indpakningen påføres på en spiralformet måde med inkonsekvent tonehøjde eller dybde.Denne inkonsekvens fører til ujævn tykkelse og dækning og skaber svage pletter langs kablet eller stoffet.

Figur 13: Over Wrap

En overindpakningsfejl opstår, når indpakningsmaterialet overlapper sig for meget.Denne overdreven overlapning resulterer i øget tykkelse og reduceret fleksibilitet, hvilket potentielt forringer funktionaliteten af ​​det indpakkede produkt.

Almindelige årsager til indpakningsfejl

Indpakningsfejl kommer ofte fra et par almindelige problemer: forkert spænding, brudt udstyr, fejl fra operatøren og dårlig materialekvalitet.Forkert spænding er et almindeligt problem.Hvis spændingen er for høj, krøller materialet sig tilbage og danner "pigtails."Hvis det er for lavt, er indpakningen løs og gør "spiraler".Udstyrsproblemer, som forkert justerede dele eller slidte komponenter, kan også forårsage problemer.For eksempel, hvis fodermekanismen er forkert justeret, anvender den ikke indpakningen jævnt, hvilket forårsager huller eller for meget overlapning.Operatørfejl, normalt på grund af manglende træning eller uopmærksomhed under opsætning og brug, bidrager også til fejl.Endelig betyder kvaliteten af ​​indpakningsmaterialet meget.Skør, stive eller ujævne materialer kan forårsage pigtails og huller, fordi de ikke pakker glat og kan bryde under processen.

Metodologi til fjernelse af trådindpakninger

Trådindpakninger skaber sikre, loddesløse forbindelser i elektriske og elektroniske samlinger.Fjernelse af disse indpakninger, fra delikate eller alderen kredsløb, kræver omhyggelig omhu for at undgå skader.Her er trinnene til sikkert at fjerne trådindpakninger fra elektroniske samlinger.

Trin 1: Forberedelse og sikkerhed

Start med at sikre, at dit arbejdsområde er rent, godt oplyst og farefrit.Bær passende sikkerhedsudstyr som ESD (elektrostatisk udladning) håndledsstropper og sikkerhedsbriller for at beskytte både dig selv og de følsomme komponenter.

Trin 2: Vurder arbejdsområdet

Undersøg grundigt de trådindpakkede forbindelser ved hjælp af et forstørrelsesværktøj, hvis det er behov.Dette hjælper med at identificere skrøbelige komponenter eller ledninger under belastning og guider dig til at håndtere dem mere sikkert.

Trin 3: Vælg det rigtige værktøj

Vælg et specialiseret værktøj til fjernelse af trådindpakning, der matcher trådmåleren og indpakningstypen.Disse værktøjer pakker ledningen ud uden at skære den og bevare ledningen og terminal postintegritet.Sørg for, at værktøjet er i god stand og kalibreret korrekt for at undgå glidning eller skade.

Trin 4: Løsn indpakningen

Indsæt forsigtigt fjernelsesværktøjstips under kanten af ​​den indpakket ledning.Påfør let opadgående kraft for at løfte ledningen fra stillingen gradvist.Undgå at trække direkte på ledningen for at forhindre brud eller efter skade.

Trin 5: Pakk ledningen ud

Drej værktøjet omkring stolpen i indpakningsretningen (normalt mod uret).Fortsæt, indtil ledningen løsnes nok til at blive pakket manuelt.Understøt ledningen, når den slapper af for at undgå at snappe tilbage eller skabe spænding på den tilsluttede komponent.

Trin 6: Inspicér og rydd op

Efter pakning skal du inspicere indlægget og ledningen for slid eller skade.Brug en lille børste eller trykluft til at rydde affald omkring arbejdsområdet.Udskift eventuelle anstrengte eller beskadigede ledninger eller komponenter, inden du samler kredsløbet igen.

Trin 7: Test kredsløbet

Test kredsløbet for at sikre, at det fungerer korrekt efter fjernelse af alle indpakninger og rengøring af området.Brug en multimeter eller kredsløbstester til at verificere, at ingen andre komponenter blev kompromitteret under fjernelsesprocessen.

Effektiv ledningsrutning

Trådruting i trådindpakning betyder planlægning, hvor hver ledning går fra et forbindelsespunkt til et andet.Dette er vigtigt for at reducere signalproblemer og holde layoutet pænt og ryddeligt.God routing sørger for, at ledninger ikke krydser hinanden for meget, hjælper med at undgå forvirring, når du løser problemer og sænker chancen for kortslutninger.

Når du dirigerer ledninger, skal du starte med at forbinde dem, der er tættest på hinanden, og derefter arbejde udad.Denne metode hjælper med at holde tingene ryddelige og reducerer chancen for, at ledninger krydser over hinanden.For parallel routing skal du køre ledningerne side om side med lige afstand, når det er muligt.Dette holder layoutet pænt og reducerer risikoen for elektromagnetisk interferens.Hvis ledninger er nødt til at krydse, skal du bruge en konsekvent lagdelingsstrategi, såsom at holde signaltråde over strømledninger.Og ved hjælp af de korrekte værktøjer kan i høj grad forbedre, hvor godt ledninger dirigeres.

Effektiv ledningsrutning i trådindpakning forbedrer, hvor godt kredsløbet fungerer, og gør det lettere at løse og ændre senere.Ved omhyggeligt planlægning af layoutet, ved hjælp af de rigtige værktøjer og efter god ledningsstyringspraksis, kan teknikere sikre, at kredsløbsforbindelserne er pålidelige og effektive.

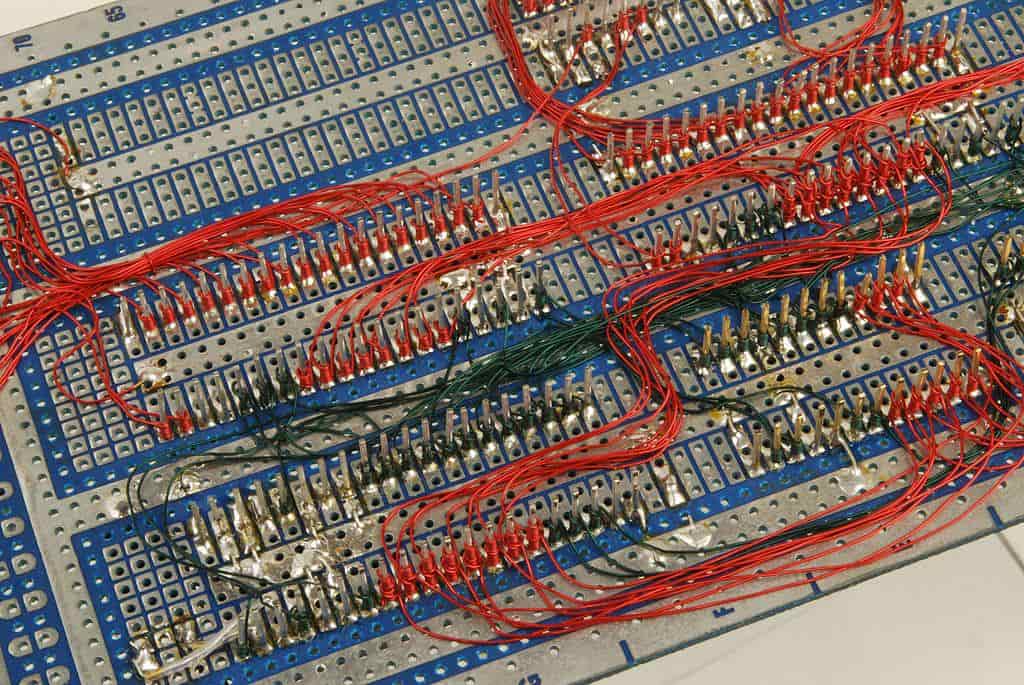

Figur 14: Trådruting

Sammenligning af trådindpakning og lodningsteknikker

Funktion	Trådindpakning	Lodning
Lette ændringer	Tillader lette ændringer uden at skade komponenter eller tavler	Vanskeligt at ændre, fjerne/erstatte Dele kan forårsage skade
Forbindelsesstyrke	Producerer stærke, pålidelige forbindelser	Skaber stærke, holdbare obligationer, der modstå forskellige forhold
Varmerisiko	Ingen varme involveret, at undgå risiko for overophedning	Krævet varme, hvilket udgør en risiko for varme Skade på komponenter/bord
Udseende	Kan være voluminøs og mindre pæn	Pæn og kompakt, velegnet til Masseproducerede enheder
Produktionsskala	Arbejdsintensiv og mindre praktisk for Storskala produktion	Let skalerbar og automatisk til Storskala produktion
Færdighedskrav	Kræver dygtighed til stram og sikker Forbindelser	Kræver praksis, præcision og korrekt udstyr
Samlet praktisk	Ideel til prototyper og små kørsler	Ideel til storstilet produktion med plads og ensartethed behov

Konklusion

Trådindpakning er en teknik til opbygning af elektroniske kredsløb, der har flere fordele.Det er let at lære, fleksibelt til at skabe prototyper og sikkert, da det ikke bruger varme eller producerer skadelige dampe.Denne metode er stor for begyndere og også nyttig for erfarne brugere, der har brug for en pålidelig og reversibel måde at forbinde dele på.At lære om værktøjer, materialer og trin, der kræves til trådindpakning, hjælper teknikere med at forbedre deres arbejde, reducere fejl og gøre deres projekter mere pålidelige.Sammenlignet med lodning er trådindpakning ofte bedre til at fremstille prototyper og små produktionskørsler, fordi det giver mulighed for lette ændringer og ikke kræver opskalering.At forstå disse forskelle hjælper med at træffe bedre valg til kredsløbsdesign og samling, hvilket fører til forbedret ydelse og fleksibilitet i elektroniske systemer.

Ofte stillede spørgsmål [FAQ]

1. Hvad er ulemperne ved trådindpakning?

For det første kan processen være tidskrævende, når man beskæftiger sig med adskillige forbindelser eller komplekse kredsløb.Denne arbejdsintensitet gør den mindre velegnet til storskala eller masseproduktion.Trådindpakning kræver specialiserede værktøjer og færdigheder, som kan repræsentere en indledende omkostnings- og læringskurve.Selvom forbindelserne er pålidelige under normale forhold, kan det ikke modstå miljøer med høj vibration eller termisk variation, hvilket fører til potentiel løsnelse over tid.Endelig kan de æstetiske af trådindpakkede forbindelser være mindre pæne og organiserede sammenlignet med trykte kredsløbskort (PCB).

2. Er indpakning af en trådskader det?

Indpakning af en ledning beskadiger ikke ledningen, hvis det gøres korrekt.Forkert ved hjælp af trådindpakningsværktøjet kan nick eller skære ledningen og gå på kompromis med dets integritet.Over stramme kan også understrege ledningen, hvilket fører til pauser eller deformiteter i ledningen nær termineringspunkterne.Brug af ledning, der er for tynd eller af et forkert materiale til den specifikke anvendelse, kan øge risikoen for skader under indpakning.Mens selve teknikken er sikker for ledningen, kan operatørfejl eller materielle uoverensstemmelser introducere problemer.

3. Hvilken målertråd bruges til trådindpakning?

Den mest anvendte måler til trådindpakning er 30 AWG (amerikansk trådmåler).Denne måler giver en god balance mellem fleksibilitet og styrke, hvilket gør den velegnet til at skabe sikre og pålidelige forbindelser uden at være for voluminøs eller for modtagelig for brud.Det er tyndt nok til at let manipuleres, men tyk nok til at sikre en god forbindelse, når den pakkes rundt om et indlæg.Andre målere kan bruges afhængigt af projektets specifikke krav, men 30 AWG er standarden i de fleste trådindpakningsapplikationer.

4. Hvor tyk er en trådindpakning?

Tykkelsen af ​​en trådindpakning afhænger i vid udstrækning af måleren af ​​den anvendte tråd.For standard 30 AWG -ledningen er diameteren ca. 0,010 inches (0,255 mm).Når den indpakkes, kan ledningens tykkelse ophobes, afhængigt af hvor mange sving der foretages omkring stolpen.Hver drejning tilføjer den samlede diameter af det indpakkede afsnit.F.eks. Kunne flere omdrejninger skabe et indpakket bundt, der måler omkring 0,03 til 0,05 inches i tykkelse, varierende med tætheden og antallet af indpakninger.

5. Er det sikkert at pakke ledninger?

Trådindpakning er sikker, når den udføres korrekt og med de passende materialer.At sikre, at alle trådender er korrekt isoleret, og forbindelser er sikre minimerer risikoen for shorts eller afbrydelser.
