1N4002 DIODE: Funktioner, applikationer og pinout

1N4002 -dioden er en nøglekomponent i den populære 1N400X -serie, der inkluderer dioder designet til forskellige spændingsniveauer, der spænder fra 50V til 1000V.Almindeligt anvendt i AC-adaptere, kraftsystemer og spændingsregulatorer er 1N4002 velegnet til applikationer, der kræver en omvendt spænding på 100V.Denne artikel udforsker de tekniske specifikationer, praktiske applikationer og unikke træk ved 1N4002 -dioden, hvilket giver værdifuld indsigt i dens rolle i elektronisk kredsløbsdesign.

Katalog

Oversigt over 1N4002 -dioden

De 1N4002 Diode har udskåret en uundværlig niche i elektroniske enheder takket være dens imponerende ensrette styrker.Det er udformet til at udholde en maksimal omvendt spænding på 100V og administrerer en fremadrettet en fremadstrøm på 1A, der modstår bølgestrømme, der når 30A.En sådan kapacitet skinner under omstændigheder, der er tilbøjelige til uventede spændingsstigninger, ofte stødt på elektroniske kredsløb.En funktion, der er værd at bemærke, er dens minimale omvendte strøm af blot 5μA, der eksemplificerer dens bemærkelsesværdige effektivitet i stand til omvendt spændingsstrøm og derved beskytter følsomme elektroniske komponenter 1N4002 Dioder finder udbredt anvendelse i lavfrekvente elektroniske kontekster, der kræver transformation af alternativ strøm (AC) til direkte direkteNuværende (DC).Denne transformation er af stor betydning i strømforsyningsenheder og andre systemer, der kræver en konstant DC -output.

1N4002 PIN -konfiguration

Pin nr.	Pin -navn	Beskrivelse
1	Anode	Den aktuelle strømningsretning er altid gennem anoden terminal.
2	Katode	Strømmen af ​​strøm vil eksistere i hele katoden.

1N4002 symbol, fodaftryk, CAD -model

1N4002 Symbol

1N4002 fodaftryk

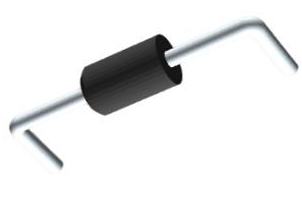

1N4002 CAD -model

Funktioner af 1N4002 -dioden

• Aktuel håndtering: Understøtter en gennemsnitlig fremadstrøm på 1A.Minimal omvendt strøm på 5μA, hvilket reducerer lækage.

• Overspændingsbeskyttelse: Håndterer en ikke-gentagen spidsstrøm på 30A, der beskytter kredsløb mod overspændinger.Modstands en gentagen omvendt spænding på 100V, hvilket sikrer holdbarhed mod spændingsudsving.

• Termisk ydeevne: fungerer inden for et bredt temperaturområde fra -55 ° C til +175 ° C, hvilket sikrer pålidelighed i ekstreme miljøer.I stand til at sprede op til 3W strøm, håndtering af varme effektivt for at forhindre termisk overbelastning.

• Design og holdbarhed: indkapslet i en DO-41-pakke med et diffustet forbindelsesdesign, hvilket reducerer omvendt strømlækage.Opretholder strukturel integritet og stabil ydeevne under forskellige miljøforhold.

• Anvendelse af alsidighed: Ideel til strømkonvertering og beskyttelsesopgaver i elektroniske kredsløb, forbedring af systemeffektivitet og pålidelighed.

Forbedrede 1N4002 -specifikationer

Type	Parameter
Gennemsnitlig fremadstrøm	1a
Ikke-gentagen spidsstrøm	30a
Omvendt strøm	5 µA
RMS omvendt spænding	70v
Peak gentagen omvendt spænding	100v
Pakke	Do-41

Fordele ved 1N4002 -dioden

Forbedring af effektiviteten med lav fremspændingsfald

Berømt for sin lave fremadspændingsfald, 1N4002 -dioden spiller en rolle i at fremme energieffektivitet inden for elektroniske kredsløb.Denne attribut begrænser ikke kun strømtab, men mindsker også varmeproduktionen og forbedrer derved kredsløbets ydelse.

Ubegrænset modstandsdygtighed ved håndtering af fremadrettet overspændingsstrømme

1N4002 -dioden udmærker sig i sin evne til at håndtere betydelige fremadrettede overspændingsstrømme uden skader og tilbyder en attraktiv beskyttelse for kredsløb.Denne færdighed er stor i afskærmningskredsløb fra uforudsete strømspidser, som kan stamme fra pludselige belastningsændringer eller udsving i strømforsyningen.Derfor opretholder det operationel kontinuitet i alvorlige systemer og understreger den tankevækkende integration af overspændingsbeskyttelse i kredsløbsdesign for at tilpasse forventningerne til pålidelighed.

Omkostningseffektiv konstruktionsbalancering med pålidelighed

Med sin omkostningseffektive konstruktion går 1N4002 ikke kompromis med pålidelighed, hvilket gør det til en overbevisende mulighed for både budgetbevidste og krævende applikationer.Denne harmoni mellem omkostningseffektivitet og ydeevne er lokkende i store produktionsindstillinger, hvor budgetovervejelser ofte påvirker komponentvalg, samtidig med at kvaliteten er forrang.

Optimeret kredsløbsintegritet gennem minimal omvendt lækage

Lav omvendt lækage skiller sig ud som et bemærkelsesværdigt træk ved 1N4002-dioden, der bremser uønsket omvendt retningsstrømstrøm.Dette aspekt er godt til at bevare kredsløbsfunktionalitet.I strømforsyningsdesign, for eksempel, sikrer denne karakteristik lettelse af den aktuelle strøm i den tilsigtede retning kun, hvorved kredsløbsfejl og fremmer operationel stabilitet.

Udholdenhed i high-temperatur lodningsmiljøer

Diodens modstandsdygtighed mod høje temperaturlodningsprocesser understreger dens holdbarhed og alsidighed i produktionsforholdene.Denne egenskab er fordelagtig i krævende samlingsprocedurer, hvor komponenter skal udholde betydelig termisk stress.En sådan modstandsdygtighed i strenge miljøer hjælper med at fremstille robuste og pålidelige elektroniske produkter, der opfylder strenge ydelseskriterier.

Ækvivalente dioder til 1N4002

• 1N4148

• 1N4733A

• 1N5408

• 1N5822,

• 1N4003

• 1N4004

• 1N4005

• 1N4006

• 1N4007

Hvordan sikres sikker brug af en 1N4002 -diode?

1N4002 -dioden er designet til at håndtere spændinger over 100V effektivt, men den har en maksimal grænse på 1000V.Det er vigtigt at aldrig lade spændingen i dit kredsløb overstige denne grænse, da det gør det, kan beskadige dioden eller få den til at mislykkes helt.Før installationen skal du altid kontrollere dine kredsløbspecifikationer for at bekræfte, at spændingen forbliver inden for diodens sikre driftsområde.

Vær nøje opmærksom på diodens pin -konfiguration inden installationen.1N4002 -dioden har to stifter: anoden og katoden.Katoden er markeret med en stribe på diodens krop, og den er nødvendig for at orientere den korrekt under samlingen.Hvis dioden er installeret bagud, fungerer den ikke korrekt og kan skade dit kredsløb.Dobbeltkontrol af orienteringen, før du lodder dioden på plads.

Dioden kan sikkert håndtere en maksimal strøm på 1000 mA (1 ampere).Overskridelse af denne strøm kan føre til overophedning eller permanent skade på dioden.For at forhindre dette skal du medtage en strømbegrænsende komponent, såsom en modstand i dit kredsløb for at sikre, at strømmen forbliver under den sikre tærskel.Korrekt nuværende styring er fantastisk til diodens pålidelige drift.

Endelig varierer driftstemperaturen for 1N4002 -dioden fra -55 ° C til +175 ° C.Hvis miljøet er for koldt eller for varmt, kan dioden ikke fungere eller forringes over tid.For kredsløb, der bruges i miljøer med høj varme, skal du overveje at inkorporere kølemekanismer eller sikre tilstrækkelig ventilation til at opretholde en stabil temperatur og beskytte dioden.

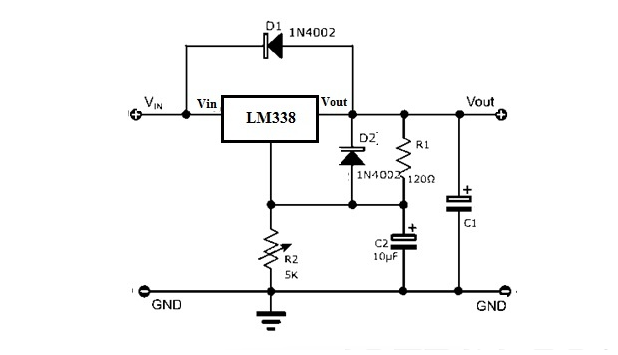

Brug af 1N4002 -dioder til LM338 -kredsløbsbeskyttelse

Dette design inkorporerer et beskyttelseskredsløb for LM338 -spændingsregulatoren IC ved anvendelse af 1N4002 -dioder til at beskytte IC mod elektriske bølger og forbedre dens holdbarhed under forskellige forhold.Kredsløbet anvender en kombination af eksterne komponenter såsom kondensatorer, dioder og modstande for at beskytte IC's interne kredsløb og forbedre den samlede pålidelighed.Inkluderingen af ​​en beskyttende diode er nødvendig, når komponenter med lav strømning er en del af spændingsreguleringssystemet, da det mindsker potentielle skader fra uventede strømspidser.

Komponenter, og hvordan de fungerer?

• LM338 IC: En spændingsregulator, der kan håndtere høje strømbelastninger op til 25A.

• 1N4002 Dioder (D1, D2): Beskyt IC mod omvendte strømme og spændingsstigninger.

• Kondensatorer (C1, C2): Glat spænding og håndter udladningsstrømme.

• Modstande (R1, R2): Kontroller strømstrømmen og distribuer spænding.

Kondensator C1 forbinder direkte til IC's outputterminal.Denne placering stabiliserer pludselige udladningsstrømme (som kan nå op til 20A) og beskytte IC mod skader.To 1N4002 -dioder, D1 og D2, er inkluderet for at give yderligere beskyttelse.D1 forhindrer omvendte strømme, når indgangsspændingen falder under udgangsspændingen, mens D2 neutraliserer spændingsbølger, der strømmer tilbage i IC.Kondensator C2, der er forbundet til justeringsterminalen, hjælper med at styre lavstrømudledninger og kortslutninger, hvilket reducerer stress på IC's interne komponenter.

Dette design sikrer pålidelig ydelse og udvider LM338's levetid ved at minimere skader forårsaget af elektriske uregelmæssigheder.Dioderne og kondensatorerne arbejder sammen for at stabilisere kredsløbet, hvilket gør det velegnet til opsætninger med høje indgangsspændinger, stor kapacitans eller forskellige elektriske forhold.Resultatet er et robust, alsidigt design, der holder LM338 -driften sikkert og effektivt i en række applikationer.

Anvendelser af 1N4002 -dioden

AC til DC -konvertering

1N4002 er en nøglekomponent i bro -ensretter, hvilket gør det muligt for glat konvertering af vekselstrøm (AC) at direkte strøm (DC) til strøm af elektroniske enheder.Det sikrer en konsekvent spændingsudgang, forbedring af enhedseffektiviteten og levetiden.

Spændingsforstærkning

Denne diode understøtter kredsløb ved at hæve lavspændingsindgange til at imødekomme specifikke systemkrav.Almindelig i bærbar elektronik afbalancerer det forbedret spænding med batterieffektivitet.

Overspændingsbeskyttelse

Kendt for sin holdbarhed, 1N4002 skjolde delikate komponenter fra effektbølger og pigge, hvilket gør det nyttigt i miljøer med ustabil kraft.

Nuværende flowkontrol

Dioden hjælper med at regulere strømmen i kredsløb, hvilket forhindrer overophedning og systemfejl.Det sikrer komponentens levetid og forbedrer den samlede enhedsydelse.

Everyday Electronics

Fundet i adaptere, opladere og kraftsystemer sikrer 1N4002 pålidelighed og ydeevne konsistens i husholdningselektronik.

Forskelle mellem 1N4002 og 1N4007 Dioder

Funktion	1N4002	1N4007
Peak gentagen omvendt spænding	50v	1000V
Omvendt RMS -spænding	35V	700v
Forbindelseskapacitans	15pf	8pf
Maksimal fremadrettet strøm	Samme som 1N4007	Samme som 1N4002
Gennemsnitlig fremadstrøm	1,0 a	1,0 a
Fremadrettet overspændingsstrøm	30 a (8,3 ms puls)	30 a (8,3 ms puls)
Maksimal driftstemperatur	-55 ° C til +150 ° C.	-55 ° C til +150 ° C.

Pakke til 1N4002

Konklusion

1N4002 -dioden skiller sig ud som en pålidelig og alsidig komponent inden for 1N400X -serien, ideel til styring af strømme og beskyttelse af kredsløb i en række elektroniske applikationer.Dens evne til effektivt at håndtere høje omvendte spændinger og overspændingsstrømme gør det til et pålideligt valg for systemer, der kræver robust spændingsregulering og overspændingsbeskyttelse.1N4002-diodens funktioner, herunder lav fremadspændingsfald og minimal omvendt lækage, bidrager til stabilitet og ydeevne af elektroniske enheder, hvilket sikrer deres langsigtede pålidelighed i både hverdag og krævende teknologiske miljøer.
