En guide til ADS1115: Kompakt og 16-bit ADC med lav effekt

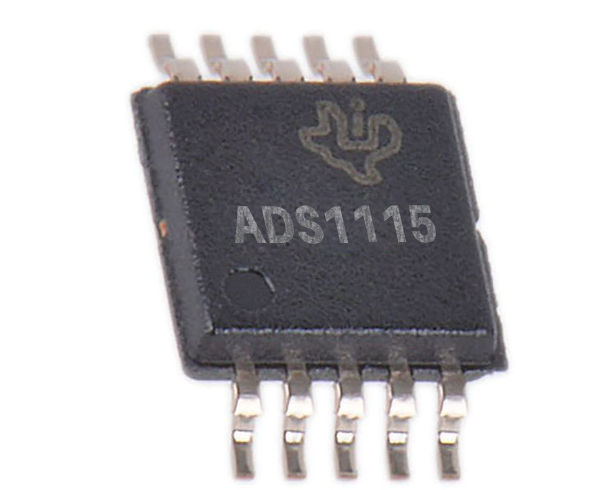

ADS1115 IC af Texas Instruments omdefinerer præcision og tilpasningsevne i verdenen af ​​analog-til-digital konvertering.Med sin højopløsnings 16-bit ADC, programmerbar forstærkningsforstærker (PGA) og avanceret komparatorfunktionalitet, overgår denne kompakte enhed begrænsningerne for indbyggede ADC'er i mikrokontrollere som Arduino og ESP8266.ADS1115 broen er ideel til applikationer, der kræver enestående nøjagtighed, såsom miljøovervågning, biomedicinske enheder og batteristyring.I denne artikel undersøger vi PIN -konfigurationen, funktioner, arbejdsprincipper og alsidige applikationer af ADS1115, der kaster lys over, hvordan det løfter dataindsamlingssystemer og forenkler projektdesign.Dyk ind for at finde ud af, hvordan denne alsidige ADC forbedrer præcision og pålidelighed på tværs af et bredt spektrum af industrier.

Katalog

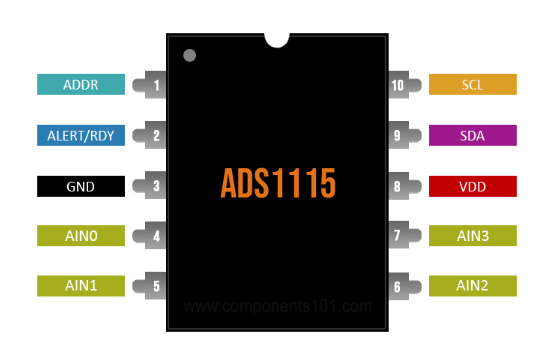

Pinout -konfiguration

Pin -navn	PIN -beskrivelse
Addr	I2C -adresse Select (Slave)
Alert/rdy	Digital komparatorudgang eller konvertering klar
GND	Jord
Ain0	Differentialkanal 1: Enkelt-afsluttet kanal 1 input eller Negativ input
Ain1	Differentialkanal 1: Enkelt-afsluttet kanal 2 input eller Negativ input
Ain2	Differential Channel 2: Enkelt-afsluttet kanal 3-indgang eller Positive input
Ain3	Differentialkanal 2: Enkelt-afsluttet kanal 4 input eller Negativ input
Vdd	Strømforsyning: 2,0V til 5,5V
SDA	Serielle data: overfører og modtager data (brugt til I2C meddelelse)
Scl	Seriel urindgang: ure -data på SDA (brugt til I2C meddelelse)

Funktioner og specifikationer

Funktion	Specifikation
Driftstemperaturområde	–40 ° C til +125 ° C.
Forsyningsområde	2,0 V til 5,5 V (minimum AVDD: 2V, maksimal indgangsspænding: 5.5V)
Lavt strømforbrug	150 μA (i kontinuerlig konverteringstilstand)
Interface	I2C (fire pin-valgbare adresser)
Komparator	Programmerbar
Input	Fire enkelt-endte input eller to differentielle input
Afviklingstid	Enkeltcyklus
Datahastighed	Programmerbar, 8 SPS til 860 SPS
Oscillator	Indre

Ækvivalente modeller

Når man overvejer alternativer inden for den samme produktfamilie, præsenterer flere muligheder sig selv:

• ADS1113

• ADS1114

• ADS1013

• ADS1014

• ADS1015

I en verden af ​​analog-til-digital konvertering skiller et par bemærkelsesværdige IC'er sig ud:

• ADC0804: Denne enhed findes i en DIP-20-pakke og tilbyder 8-bit opløsning til analog-til-digital konvertering.

• ADC0808: Pakket i DIP-28, har denne 8-bit A/D-konverter en 8-kanals multiplexer, der forbedrer dens alsidighed.

• ADC0809: I lighed med ADC0808 er denne enhed også en 8-bit A/D-konverter med en 8-kanals multiplexer, der er præsenteret i en DIP-28-pakke.

Derudover inkluderer landskabet af ADC'er en række andre bemærkelsesværdige muligheder:

• HI7190IP

• MC1408

• ICL7135

• Max186

• MCP3201

• MCP3008

• MCP3202

Arbejdsprincip for ADS1115 IC

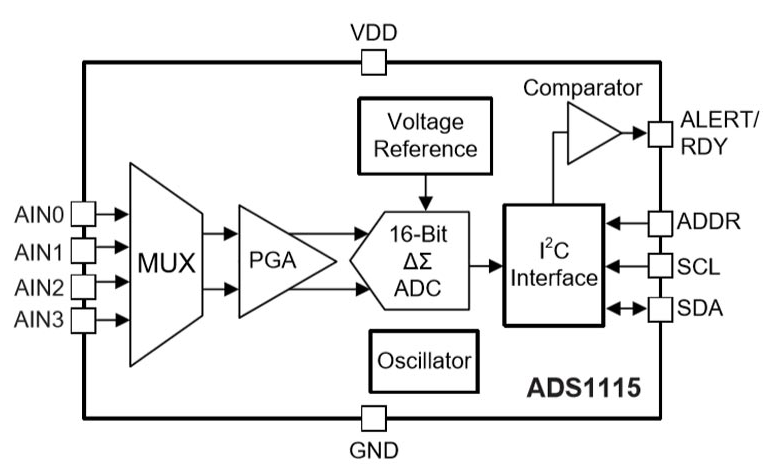

De ADS1115 fungerer ved at behandle fire analoge input (A0, A1, A2, A3), der dirigeres gennem en multiplexer til den programmerbare forstærkningsforstærker (PGA).Denne arkitektur giver den analoge-til-digital konverter (ADC) mulighed for at håndtere et bredt inputområde, der spænder fra ± 256 mV til ± 6,144 V. Når signalet er forstærket, gennemgår det konvertering til et 16-bit digitalt format, som derefter er efterfølgende ertransmitteret via I2C -interface ved hjælp af SDA, SCL og ADDR -stifterne.

Multiplexing og signalforstærkning

Multiplexeren er grundlæggende for driften af ​​ADS1115, da den bestemmer, hvilke analoge input der behandles på ethvert givet tidspunkt.Ved sekventielt at vælge hvert input administrerer ADS1115 effektivt flere signaler uden behov for ekstra komponenter.Denne funktion er hovedsageligt fordelagtigt i scenarier, hvor både plads og budget er begrænset.Derudover forbedrer den programmerbare forstærkningsforstærker fleksibiliteten i ADS1115, hvilket gør det muligt for dig at tilpasse forstærkningsindstillinger baseret på de unikke egenskaber ved indgangssignalerne.En sådan tilpasningsevne fremmer nøjagtighed i applikationer med svingende signalniveauer, hvilket sikrer, at ADC forbliver inden for dets optimale operationelle interval.

Konverteringsproces og digital output

ADS1115s konverteringsproces er omhyggeligt designet til at opnå høj præcision.Med en 16-bit opløsning kan den repræsentere 65.536 diskrete værdier, hvilket muliggør subtile sondringer mellem inputniveauer.Denne granularitet er hovedsageligt bemærkelsesværdig ved erhvervelse af sensordata, hvor selv mindre variationer i indgangssignalet kan have en betydelig betydning.Den digitale output, der kommunikeres gennem I2C -interface, forenkler integration med mikrokontrollere og andre digitale enheder.I2C -protokollen, der er anerkendt for sin ligefremhed og effektivitet, tillader flere enheder at dele de samme kommunikationslinjer og derved forbedre den samlede systemarkitektur.

Komparatorfunktionalitet

Et bemærkelsesværdigt aspekt af ADS1115 er dens indbyggede programmerbare digitale komparator, der kontinuerligt evaluerer det analoge input mod en foruddefineret referencespænding.Denne kapacitet kan aktivere outputsignaler til Ready (RDY) eller alarmtilstande, hvilket letter hurtige svar på udsving i indgangssignalet.En sådan funktionalitet bruges i faktiske overvågningssystemer, hvor der kræves hurtige handlinger baseret på sensorlæsninger.I miljøovervågningsapplikationer kan komparatoren for eksempel underrette en mikrokontroller, når forurenende niveauer overgår sikre tærskler, hvilket gør det muligt for rettidige interventioner at beskytte sundhed og sikkerhed.

Brug af ADS1115 -analogen til digital konverter IC

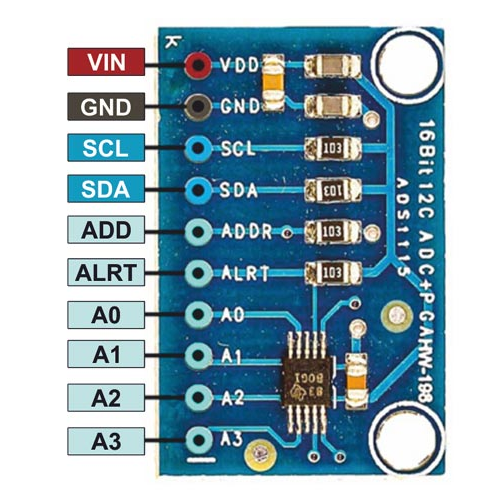

ADS1115, der er præsenteret på et tilgængeligt breakout -bord, tilbyder en problemfri integrationsoplevelse med forskellige platforme, herunder Arduino, ESP8266 og Raspberry Pi, gennem sin I2C -interface.Denne 16-bit præcision ADC har fire multiplexede input, der muliggør både individuelle og differentielle målinger.En sådan tilpasningsevne fremmer en følelse af pålidelighed, især når man udnytter dens kalibrerede reference for forbedret nøjagtighed.

ADS1115 fungerer ved at omdanne analoge signaler til digitale data, som mikrokontrollere let kan behandle.Denne konvertering spiller en bemærkelsesværdig rolle i applikationer, der kræver præcise målinger, såsom miljøovervågning og dataindsamlingssystemer.Du kan vælge mellem enkelt-endelige og differentielle input og skræddersy enheden til at imødekomme specifikke målingskrav.For eksempel kan anvendelse af differentielle målinger markant minimere støj, en bemærkelsesværdig fordel i miljøer med elektrisk interferens.

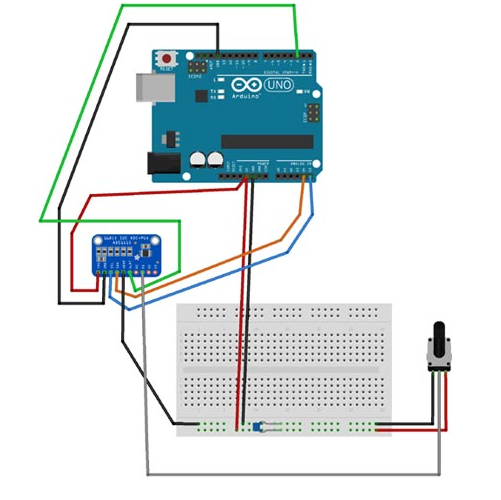

For at lette forbindelser er de krævede ledninger mellem ADS1115 -breakout -kortet og en Arduino beskrevet i nedenstående tabel:

Arduino Board Pin	ADS1115 -pin	Beskrivelse
5v	Vdd	Strømforsyning til ADS1115
GND	GND	Jordforbindelse
A5	Scl	I2C urlinje
A4	SDA	I2C -datalinje
GND	Addr	Indstiller I2C -adressen
2	Alrt	Alert/klar pin til afbrydelse
Visker af 10k gryde.	A1	Analog inputkanal A1

Tilslut enderne af 10K -potentiometeret til 5V og GND.Tilslut desuden en 100NF kondensator mellem 5V og GND.

Anvendelser

ADS1115 har etableret en fremtrædende tilstedeværelse på tværs af et bredt spektrum af applikationer, der understreger dets tilpasningsevne og høje ydeevne.Dets integration i forbrugerelektronik forbedrer ikke kun din oplevelse, men resonerer også med ønsket om præcision i dataindsamling.I bærbar instrumentering letter ADS1115 for eksempel nøjagtige aflæsninger, der er dynamiske til feltmålinger, og fremmer derved en følelse af tillid og pålidelighed i forskellige miljøer.

Forbrugerelektronik

Inden for forbrugerelektronik sektoren bruges ADS1115 ofte på enheder, der kræver højopløsningsanalog-til-digital konvertering.Dette omfatter lydudstyr, hvor lydkvaliteten er yderst vigtig.Enhedens kapacitet til at detektere subtile variationer i signal kan øge lydfideliteten markant, en faktor, der resonerer dybt med dig.Du kan ofte udtrykke deres tilfredshed og bemærke, at systemer udstyret med ADS1115 leverer en klarhed og dybdeskarphed, der dybtgående forbedrer deres lytteoplevelse.

Bærbar instrumentering

Betydningen af ​​ADS1115 i bærbar instrumentering er bemærkelsesværdig.Dets lave strømforbrug gør det ideelt til batteridrevne enheder, hvor effektiviteten har betydelig værdi.I miljøovervågningsværktøjer giver ADS1115 for eksempel præcise aflæsninger af temperatur og fugtighed, der bruges til forskning og dataindsamling.Du kan ofte bemærke, at pålideligheden af ​​data fra disse instrumenter væsentligt påvirker integriteten af ​​deres fund og fremhæver de følelsesmæssige investeringer i nøjagtige forskningsresultater.

Temperaturmålingssystemer

Temperaturmålingssystemer får betydelige fordele ved den præcision, der tilbydes af ADS1115.I applikationer, der spænder over industrielle processer til hjemmeautomatisering, er det et must at opretholde nøjagtige temperaturaflæsninger.Inkorporeringen af ​​ADS1115 muliggør den nuværende overvågning, som kan fremkalde rettidige interventioner i processtyring.Observationer indikerer, at systemer, der anvender denne komponent, oplever færre svingninger, der fremmer et stabilt operationelt miljø, der bidrager til ro i sindet for dig.

Batterispænding og strømovervågning

ADS1115 viser sig at være for det meste fordelagtige i applikationer, der er fokuseret på batterispænding og strømovervågning.Dens evne til at levere præcise målinger hjælper med at optimere batteriets ydelse og udvide levetiden.Du kan bemærke, at batteristyringssystemer, der inkorporerer ADS1115, giver mulighed for effektiv sporing af ladningsniveauer og udladningshastigheder.Denne kapacitet forbedrer beslutningstagningen vedrørende batteriforbrug og vedligeholdelse, hvilket i sidste ende fører til en mere bæredygtig tilgang til energistyring.

Fabriksautomation og processtyring

I fabriksautomation og processtyring spiller ADS1115 en grundlæggende rolle i dataindsamlingssystemer.Dens høje nøjagtighed og hurtige responstid muliggør den nuværende overvågning af forskellige parametre, der bruges til at opretholde operationel effektivitet.Feedback fra dig fremhæver værdien af ​​pålidelige data i vejledende procesjusteringer, hvilket kan give betydelige omkostningsbesparelser og øge produktiviteten.Den følelsesmæssige forbindelse til effektivitet og ydeevne driver en forpligtelse til at bruge en sådan pålidelig teknologi.

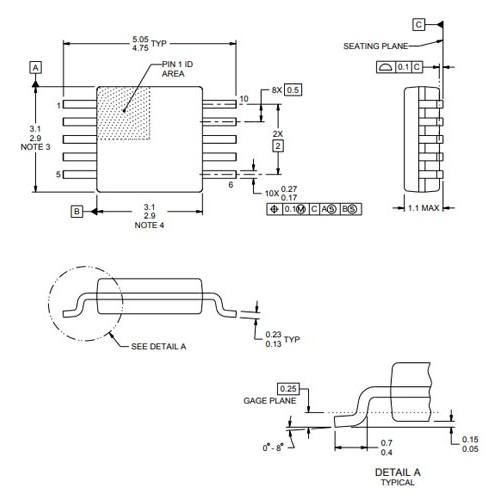

2D model og dimensioner layout

Noter:

• Alle lineære dimensioner er i millimeter.Eventuelle dimensioner i Parentes er kun til reference.Dimensionering og tolerance er pr. ASME Y14.5m.

• Denne tegning kan ændres uden varsel.

• Denne dimension inkluderer ikke skimmelflash, fremspring eller Gate Burrs.Skimmelsøjle, fremspring eller portburrs må ikke overstige 0,15 mm pr. side.

• Denne dimension inkluderer ikke Interlead Flash.Interlead Flash må ikke overstige 0,25 mm pr. Side.

• Reference: JEDEC-registrering MO-187, variation BA.
