A1015 PNP -transistor: pinout og specifikationer

A1015 er en alsidig PNP -transistor designet til lavspændings- og effektanvendelser, hvilket gør den pålidelig og effektiv til en række elektroniske projekter.Det er nyttigt i forstærkere og afbrydere, hvor det leverer stabil og konsekvent ydelse.Denne artikel udforsker A1015s egenskaber, praktiske anvendelser og hvordan den skiller sig ud ved at håndtere moderate spændinger og strømme effektivt.

Katalog

1. Hvad er A1015 -transistoren?

2. A1015 PIN -konfiguration

3. A1015 Symbol, fodaftryk og CAD -model

4. funktioner i A1015

5. A1015 tekniske specifikationer

6. Pakke til A1015

7. A1015 Producentoplysninger

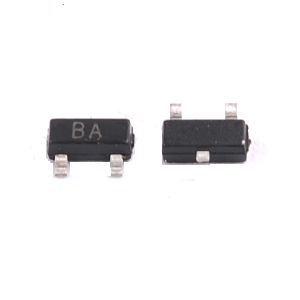

Hvad er A1015 -transistoren?

De A1015, en PNP -transistor, viser bemærkelsesværdig styrke til håndtering af moderate spændinger og strømme, der placerer den som en meget tilpasningsdygtig komponent i både skift- og amplifikationsopgaver.Denne enhed håndterer effektivt op til 50 volt mellem samleren og emitteren, understøtter samlerstrømme på op til 150 mA og omfavner sin rolle i sammenhænge, der kræver pålidelig elektrisk ydeevne.

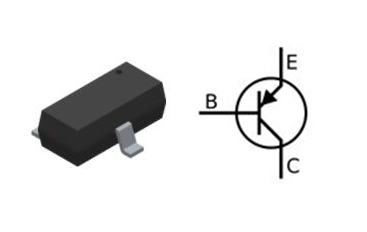

A1015 PIN -konfiguration

Pinout A1015

A1015 symbol, fodaftryk og CAD -model

A1015 Symbol

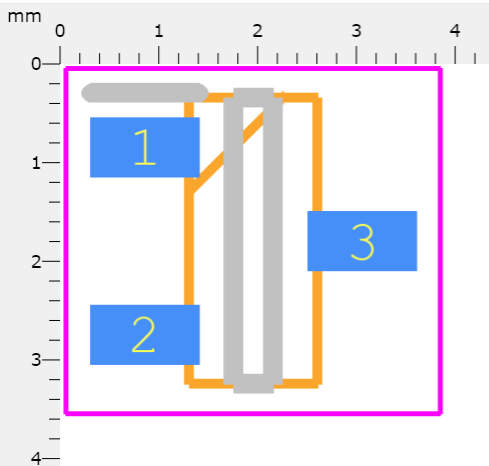

A1015 Footprint

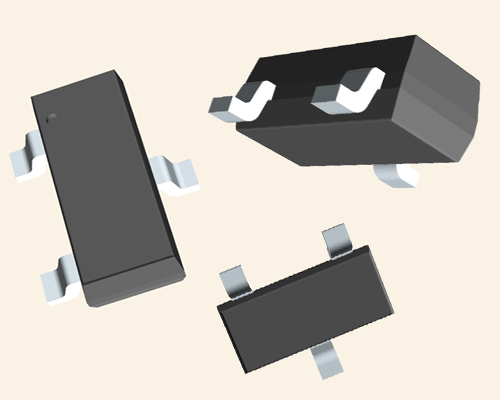

A1015 CAD Model

Funktioner i A1015

• Håndterer op til 50V på tværs af samleremitterkryds.

• Understøtter samlerstrømme op til 150 mA.

• Tilbyder stabil kredsløbspræstation med glat HFE (aktuelle gevinst) egenskaber.

• Par effektivt med komplementære transistorer som C1815 til push-pull-forstærkersystemer.

• Designet til at håndtere effektniveauer op til 200 MW, velegnet til applikationer med lav effekt.

• Ideel til lydforstærkning, signalskiftning og konditionering i energieffektive kredsløb.

A1015 tekniske specifikationer

Type	Parameter
Pakke / sag	SOT-23 (SOT-23-3)
Emballage	Tape & Reel (TR)
Transistortype	PNP
ROHS -status	Rohs kompatibel
Nuværende - Collector (IC) (MAX)	150 mA
Power - Max	200 MW
Spænding - Collector Emitter Breakdown (MAX)	50v

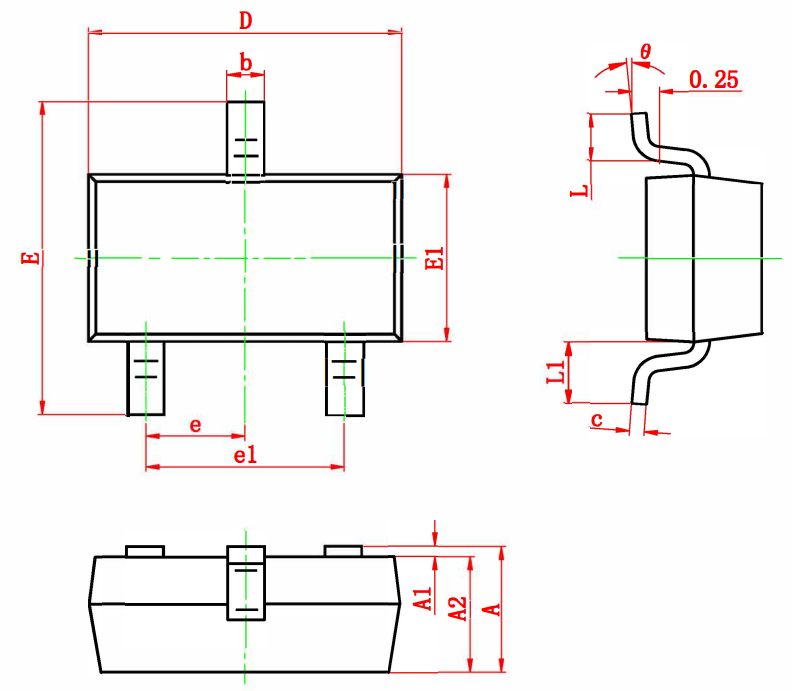

Pakke til A1015

A1015 Package

A1015 Producentoplysninger

Changjiang Electronics Technology, født i 1972, er fremkommet som en banebrydende kraft inden for China 's IC -emballage- og testsektorer.Denne højteknologiske enheder har dyrket en imponerende række avancerede tjenester, der omfatter chip-test sammen med omfattende emballageløsninger.Deres stadige fremskridt cementerer deres statur i branchen, fremhævet af adskillige anerkendelser.Disse anerkendelser spænder over titler af ekspertise inden for elektronik, lederskab inden for nationale ingeniørlaboratorier og forskelle i teknologiske centre.Virksomhedens ivrige dedikation til ekspertise er tydeligt i sit fokus på bæredygtighed og etisk adfærd.En forpligtelse til bæredygtig udvikling sammen med kontinuerlig forbedring af ressourcestyringsteknikker er ikke kun i overensstemmelse med globale miljøstandarder, men styrker også brandintegritet.

Om os

ALLELCO LIMITED

Allelco er en internationalt berømt one-stop Indkøbstjeneste Distributør af hybrid elektroniske komponenter, der er forpligtet til at levere omfattende komponent indkøb og forsyningskædeservices til de globale elektroniske fremstillings- og distributionsindustrier, herunder globale top 500 OEM -fabrikker og uafhængige mæglere.
Læs mere

Hurtig forespørgsel

Send en forespørgsel, vi svarer med det samme.

Antal

Varenummer
Kontakt navn
firmanavn
Email adresse
Telefon
Kommentarer

Ofte stillede spørgsmål [FAQ]

1. Hvad er A1015?

A1015 anerkendes som en alsidig PNP-generel transistor, der er fremragende kalibreret for optimal ydeevne ved lavere spænding og effektniveauer.Dens robuste natur giver pålidelighed på tværs af mange applikationer med lav effekt.Denne komponent passer godt til forstærkning og skiftkredsløb, hvor pålidelig ydelse er en prioritet.Evnen til at tilpasse sig flydende til forskellige kredsløbsanmodninger fremhæver den tankevækkende udvælgelsesproces bag at vælge en alsidig transistor som A1015.

2. Hvad er opbevaringstemperaturen på komponenten?

Komponenten er designet til at blive opbevaret inden for et temperaturområde fra -55 ° C til +150 ° C, hvilket tilbyder tilpasningsevne i opbevaringsindstillinger og bevarer dens integritet på tværs af tiden.Disse betingelser giver mulighed for forlængede opbevaringsperioder uden at påvirke dens ydeevne, en kvalitet, der er værdsat i langsigtede lagerstrategier.Det er vigtigt at overveje de omgivende omgivelsesforhold under opbevaring, da det at holde temperaturen inden for anbefalede grænser bidrager til komponentens holdbarhed og konsistente ydelse.

3. Hvad er enheden pakken?

Enhed i en SOT-23-pakke præsenteres enheden i et kompakt og effektivt format, der er udbredt i adskillige elektroniske design.Denne pakke understøtter let implementering i applikationer med begrænset plads, hvilket giver layout alsidighed og designfleksibilitet.Det stemmer overens med den aktuelle tendens mod elektronik -miniaturisering, samtidig med at den sikrer effektiv termisk styring og robust elektrisk ydeevne.SOT-23-pakkernes egnethed til automatiserede samlingsprocesser forbedrer dens attraktivitet til storstilet fremstillingsindsats.
