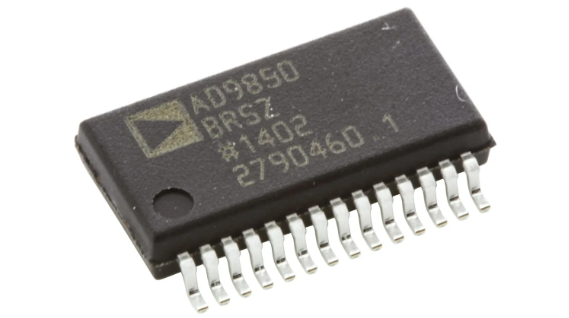

AD9850 DDS Synthesizer: Omfattende guide til pinout, skematisk og datablad

AD9850 er en kraftfuld CMOS-baseret 125 MHz Direct Digital Synthesis (DDS) enhed designet til alsidig frekvenssyntese og præcis urgenerering.Dens avancerede digitale struktur tillader fin kontrol over frekvens og fase, hvilket gør den grundlæggende i applikationer, der spænder fra amatørradio til kommerciel kommunikation.Denne artikel udforsker AD9850's PIN -konfiguration, tekniske specifikationer og praktiske applikationer, hvilket fremhæver dens indflydelse på moderne systemer, der kræver høj præcision og fleksibilitet.Gennem sit lave strømforbrug, tilpasningsevne og pålidelig ydelse er AD9850 fortsat et grundlag i designet af højpræstationsfrekvensstyringssystemer.

Katalog

Oversigt over AD9850

De AD9850 er en sofistikeret digital synthesizer, der fusionerer Direct Digital Synthesis (DDS) med en højhastigheds digital-til-analog konverter og komparator.Denne kombination muliggør oprettelse af præcise analoge sinusbølger, der tilbyder en alsidig kilde til generering af frekvenser og syntese af ure.Med en indstillingsopløsning på 0,0291 Hz kan den håndtere op til 23 millioner frekvensopdateringer pr. Sekund, hvilket understøtter outputfrekvenser så høje som 62,5 MHz.Dens evne til at levere en sådan præcision kan påkalde følelser af gennemførelse for dem, der arbejder med komplicerede frekvensanvendelser.

Udstyret med fem-fase modulationsfunktioner giver enheden mulighed for kompleks signalmanipulation.Denne tilpasningsevne i fasekontrol viser sig at være gavnlig i kommunikations- og instrumenteringsopgaver, hvor timing -præcisionsformer resultater.Feltindstillinger afslører ofte deres modstandsdygtighed og opretholder konsekvent ydelse på tværs af forskellige forhold, en egenskab, der kan resonere med en følelse af pålidelighed.

AD9850 anvender et CMOS-design med lav effekt, der fungerer effektivt inden for industrielle temperaturparametre.Det forbruger kun 155 MW ved en 3,3 V-forsyning, hvilket gør det ideelt til batteridrevet og bærbare applikationer, mens den opretholder ydeevne.I sammenhænge, ​​hvor energibesparelse er på linje med bredere mål, giver dens design en følelse af harmoni mellem præstation og bæredygtighed.Synthesizer understøtter både parallelle og serielle databelastningsmetoder og udvider dens anvendelighed på tværs af forskellige systemkonfigurationer.Denne tilpasningsevne fremmer forskellige implementeringsstrategier, der muliggør tilpassede løsninger i sofistikerede systemer.Faktiske scenarier understreger dens glatte integration i både arv og banebrydende teknologier og styrker dens status i marken.

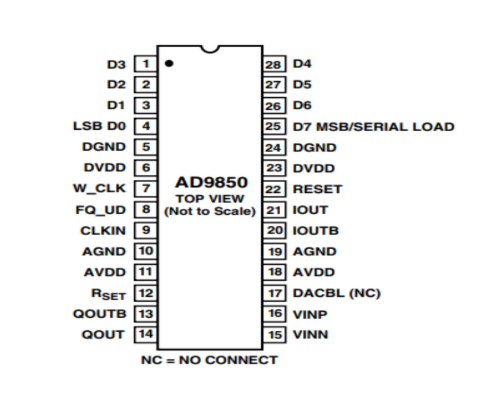

Pin -konfiguration

Pin nr.	Mnemonic	Fungere
4 til 1, 28 til 25	D0 til D7	8-bit dataindgang.Dette er 8-bit dataport til Iterativt indlæser 32-bit frekvensen og 8-bit fase/kontrolord.D7 = MSB;D0 = LSB.D7 (pin 25) fungerer også som inputstift til 40-bit Seriel data-ord.
5, 24	Dgnd	Digital grund.Dette er jordafkastet til Digital kredsløb.
6, 23	Dvdd	Forsyningsspænding fører til digitale kredsløb.
7	W_CLK	Ordbelastningsur.Dette ur bruges til at indlæse parallellen eller seriel frekvens/fase/kontrolord.
8	Fq_ud	Frekvensopdatering.På den stigende kant af dette ur, DDS -opdateringer til hyppigheden (eller fasen) indlæst i dataindgangsregisteret;det Nulstiller derefter markøren til Word 0.
9	Clkin	Referenceurindgang.Dette kan være en kontinuerlig Pulstog eller sin input af CMOS-niveau eller sinusindgang, der er partisk ved 1/2V-forsyning.Den stigende kant Af dette ur initierer operation.
10, 19	Agnd	Analog jord.Disse kundeemner er jorden tilbagevenden for Analog kredsløb (DAC og komparator).
11, 18	Avdd	Forsyningsspænding til det analoge kredsløb (DAC og Komparator).
12	Rset	DACs eksterne RSET -forbindelse.Denne modstandsværdi sætter DAC-udgangsstrømmen i fuld skala.For normale applikationer (fs, iout = 10 Ma), værdien for rset er 3,9 kΩ forbundet til jorden.Rset/iout Forholdet er iout = 32 (1.248 v/rset).
13	Qoutb	Output komplement.Dette er komparatorens komplement produktion.
14	Qout	Output sand.Dette er komparatorens sande output.
15	Vinn	Invertering af spændingsindgang.Dette er komparatorens negativ input.
16	Vinp	Ikke -inverterende spændingsindgang.Dette er komparatorens Positive input.
17	DACBL (NC)	DAC Baseline.Dette er DAC -baseline -spændingsreferencen; Denne ledelse omgås internt og bør normalt betragtes som et nej Opret forbindelse til optimal ydelse.
20	Ioutb	Komplementær analog output fra DAC.
21	Iout	Analog strømudgang af DAC.
22	Nulstil	Nulstil.Dette er Master Reset -funktionen;Når det sættes højt, Det rydder alle registre (undtagen inputregisteret), og DAC -output går til kosinus 0 efter yderligere urcyklusser.

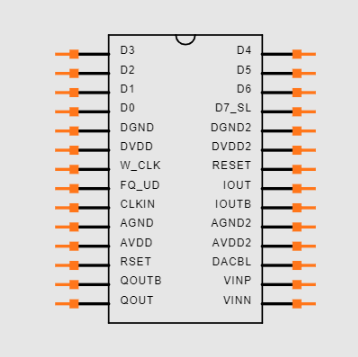

CAD -model af AD9850

Symbol

Fodspor

Funktioner

Funktion	Beskrivelse
Urfrekvens	25 MHz
On-chip DAC og komparatorer	High-performance DAC og højhastighedskomparatorer
DAC SFDR	> 50 dB @ 40 MHz aout
Frekvensindstilling	32-bit frekvensindstillingsord
Kontrolgrænseflade	Forenklet kontrolgrænseflade: Parallel byte eller seriel
Indlæsningsformat	Understøttet
Fasemodulation	Fasemoduleringsevne
Strømforsyning	Fungerer på en 3,3V eller 5V enkelt strømforsyning
Strømforbrug (5V)	380 MW @ 125 MHz
Strømforbrug (3.3V)	155 MW @ 110 MHz
Slår ned	Sluk nedfunktionen inkluderet
Pakningstype	Ultra-lille 28-polet SSOP-pakke

Teknisk specifikation

Her er et struktureret tabelformat baseret på de tekniske specifikationer, attributter og parametre til rådighed for de analoge enheder Inc. AD9850BRSsammen med dens deloplysninger.

Parameter	Værdi
Type	DSP -perifer, numerisk kontrolleret oscillator
Livscyklusstatus	Produktion (sidst opdateret: 3 uger siden)
Fabriks ledetid	8 uger
Kontakt plettering	Bly, tin
Monteringstype	Overflademontering
Pakke / sag	28-SSOP (0,209, 5,30 mm bredde)
Antal stifter	28
Driftstemperatur	-40 ° C til 85 ° C.
Emballage	Rør
JESD-609-kode	E0
PBFree -kode	Ingen
Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Antal afslutninger	28
ECCN -kode	EAR99
Max strømafledning	480MW
Spænding - Forsyning	3.3v, 5v
Terminal position	Dual
Terminal form	Gull Wing
Peak Reflow -temperatur	240 ° C.
Forsyningsspænding	5v
Terminal tonehøjde	0,65 mm
Nå overholdelseskode	Ikke kompatibel
Frekvens	125MHz
Tid ved PEAK REFLOW TEMPERATUR	20 sekunder
Basisdelenummer	AD9850
Pin -tælling	28
Antal output	1
Kvalifikationsstatus	Ikke kvalificeret
Driftsforsyningsspænding	3.3V
Driftsforsyningsstrøm	96mA
Nominel forsyningsstrøm	96mA
Strømafledning	480MW
Maks. Forsyningsstrøm	96mA
UPS/UCS/Perifer ICS -type	DSP -perifer, numerisk kontrolleret oscillator
Antal bits	10
Logisk funktion	Ur
Strømforbrug	380MW
Grænse scanning	Ingen
Lav effekttilstand	Ja
Konverteringsfrekvens	125 MSPS
Opløsning (bits)	10 b
Tuning ordbredde (bits)	32b
Længde	10,2 mm
Bredde	5,3 mm
ROHS -status	Ikke-Rohs-kompatible
Blyfri	Indeholder bly

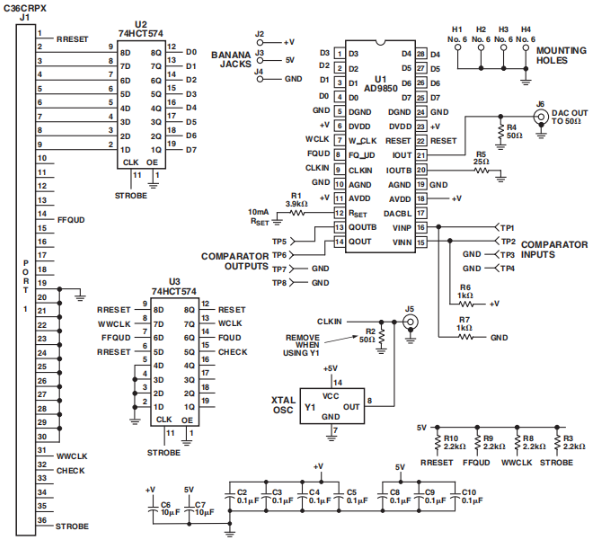

Elektronisk skematisk

Alternativer

Attribut	AD9850BRS (Rochester Electronics LLC)	AD9850BRSZ (Analoge enheder INC)
ROHS -kode	Ingen	Ja
IHS -producent	Rochester Electronics Inc.	Analoge enheder Inc.
Nå overholdelseskode	Ukendt	Kompatibel
JESD-609-kode	E0	E3
Peak Reflow temperatur (° C)	240	260
Kvalifikationsstatus	Kommerciel	Ikke kvalificeret
Terminal finish	Tin bly	Matte tin (SN)
Basisnummer matcher	4	2
Kildeindhold UID	AD9850BRS	AD9850BRSZ
Producentpakkekode	RS-28	RS-28
ECCN -kode	EAR99	EAR99
HTS -kode	8542.39.00.01	8542.39.00.01
Samacsys beskrivelse	AD9850BRS	AD9850BRSZ, direkte digital synthesizer 10 bit bit 1250000ksps, 28-polet SSOP
Samacsys Producent	Rochester Electronics LLC	Analoge enheder Inc.

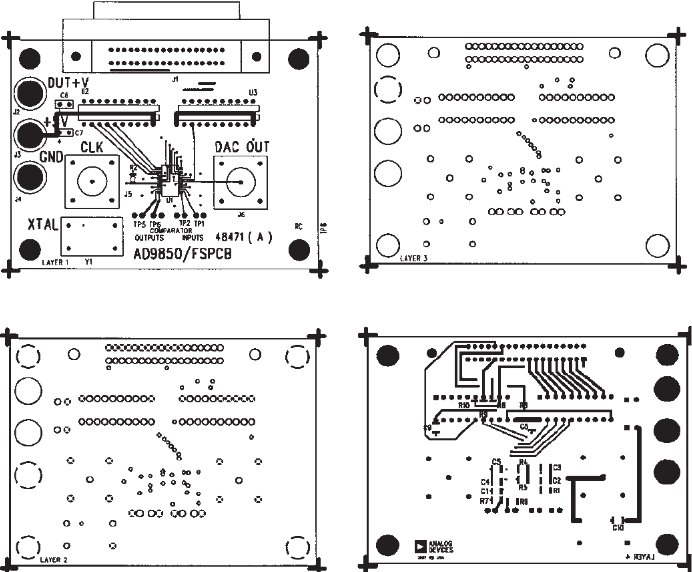

AD9850 Evalueringsbestyrelse

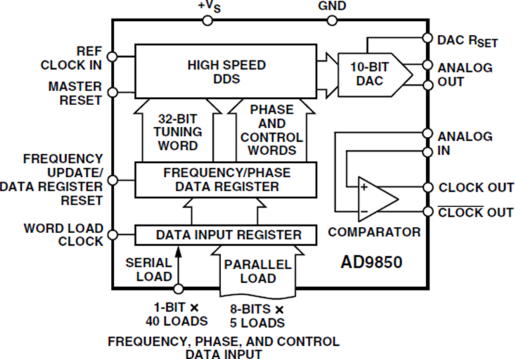

Funktionelt blokdiagram
