Altera Flex -serie: Omfattende guide til programmerbare logiske enheder (PLDS)

Velkommen til vores guide til Altera's Flex -serie af programmerbare logiske enheder (PLDS).Disse enheder er kendt for deres alsidighed, høj ydeevne og omkostningseffektivitet og er et top valg for industrier, der har brug for fleksible digitale løsninger.I denne vejledning udforsker vi de funktioner, der får Flex -enheder til at skille sig ud, hvilket viser, hvordan de forenkler design, øger systemets ydelse og fremskynder digital prototype.Lad os dykke ned i det, der gør Flex -serien til et kraftfuldt værktøj i moderne digitalt design.

Katalog

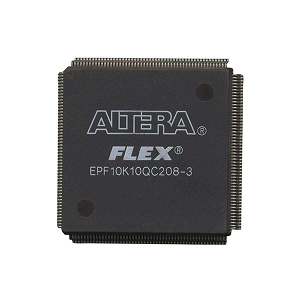

Flex 10k

Flex 10K -serien repræsenterer et gennembrud i verden af ​​indlejrede programmerbare logiske enheder (PLDS), der leverer kraftfuld rekonfigurerbar funktionalitet for at imødekomme de komplekse krav til digital systemdesign.Disse enheder bruger CMOS SRAM-baseret arkitektur til at implementere en lang række gate-array-funktioner inden for en enkelt chip.Ved at kombinere fleksibilitet med høj integration forenkler Flex 10K -familien processen med at konsolidere flere funktioner i et samlet, effektivt system.Flex 10K -arkitekturen understøtter op til 250.000 porte, hvilket gør den velegnet til et bredt spektrum af applikationer, der kræver både høj densitet og skalerbarhed.Dette integrationsniveau gør det muligt at erstatte adskillige diskrete komponenter med en enkelt enhed, hvilket reducerer bestyrelsesrummet, strømforbruget og den samlede systemkompleksitet.Evnen til at inkorporere flere 32-bit busser inden for en enkelt chip forbedrer også data gennemstrømning og øger systemeffektiviteten ved at minimere kommunikationsforsinkelser mellem komponenter.

En af fordelene ved Flex 10K er dens rekonfigurerbarhed.Du kan justere og optimere deres design under hele udviklingen, hvilket giver mulighed for hurtige iterationer uden behov for fysisk redesign hardware.Denne tilpasningsevne beviser i hurtigudviklende industrier såsom telekommunikation, bilsystemer og elektronik, hvor der er behov for tid til marked og designfleksibilitet.Ud over praktiske fordele fremmer Flex 10K-enhederne også langsigtet innovation ved at tilbyde support til forskellige kommunikationsprotokoller og standarder.Denne fleksibilitet hjælper fremtidssikre design, hvilket gør det lettere at tilpasse sig nye teknologier og udvikle krav uden at genopbygge deres systemer fra bunden.Flex 10K -serien giver mulighed for at skabe komplekse, effektive og skalerbare systemer med færre komponenter og mere tilpasningsevne.Ved at afbalancere funktionalitet, effektivitet og tilpasning er disse enheder blevet en hjørnesten i moderne digitalt design, der baner vejen for udviklingen af ​​næste generations elektroniske systemer.

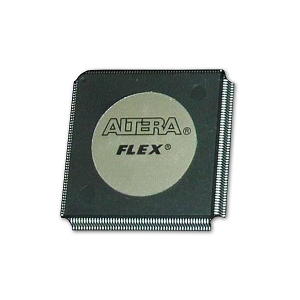

Flex 10ke

Bygning på grundlaget for Flex 10K -serien introducerer Flex 10Ke -enhederne ydelsesforbedringer og yderligere funktioner til bedre at tilpasse sig moderne systemkrav.Mens han bevarer den centrale rekonfigurerbare arkitektur af deres forgængere, forbedrer Flex 10Ke-familien densitet, hastighed og systemintegration, hvilket gør det til en alsidig løsning til applikationer med højtydende.Med en typisk kapacitet på 200.000 porte giver Flex 10Ke-enhederne flere logiske ressourcer til at håndtere komplekse design, herunder muligheden for at understøtte flere 32-bit busser.Denne konsolideringsevne hjælper med at strømline designprocessen ved at lade hele systemer integreres i en enkelt enhed, hvilket reducerer komponenttællingen og brætstørrelsen, mens den opretholder højhastighedsdrift.Disse enheder udmærker sig i applikationer, hvor lav latenstid og hurtig databehandling er vigtige.For eksempel i telekommunikation og bilsystemer har andre gearet Flex 10ke -enheder til at skabe robuste kommunikationsgrænseflader, der kan håndtere store datamængder med minimal forsinkelse.Arkitekturen understøtter parallelle datahøjder og coprocessorfunktioner, hvilket sikrer hurtigere, mere pålidelig ydelse på tværs af en række krævende applikationer.

De rekonfigurerbare CMOS SRAM -elementer i Flex 10Ke -serien giver mulighed for kontinuerligt at forfine deres design, selv efter implementering.Denne kapacitet tilskynder til iterative designforbedringer, hvilket giver mulighed for at tilpasse deres systemer baseret på feedback og udviklingsprojektbehov.Resultatet er en mere fleksibel, fremtidssikker løsning, der kan tilpasse sig nye krav uden at kræve en komplet redesign.Flex 10Ke -serien tilbyder en forbedret kombination af densitet, hastighed og tilpasningsevne, hvilket gør det til et værdifuldt værktøj til design af systemer, der skal afbalancere ydeevne og fleksibilitet.Ved at gøre det muligt for at integrere komplekse funktioner i en enkelt chip, hjælper Flex 10Ke -enhederne med at reducere systemkompleksiteten, mens de understøtter iterative forbedringer i forhold til produktets livscyklus.

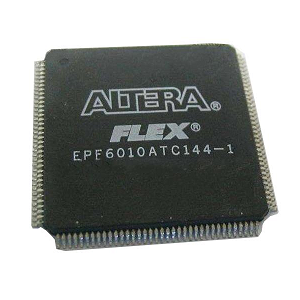

Flex 6000

Flex 6000-familien skiller sig ud som et omkostningseffektivt alternativ til traditionelle portarrays, der tilbyder en balance mellem ydeevne og effektivitet gennem sin Optiflex-arkitektur.Disse enheder er optimeret til applikationer, hvor pladsbegrænsninger, lavt strømforbrug og designfleksibilitet er påkrævet.En af de vigtigste fordele ved Flex 6000 -enheder er deres rekonfigurerbare SRAM -elementer, evnen til hurtigt at tilpasse deres design under prototype og test.Denne fleksibilitet i kredsløb reducerer udviklingstid og tid til markedet, hvilket gør det lettere at iterere og forfine design baseret på feedback og udviklende krav.I brancher som telekommunikation og forbrugerelektronik, hvor produktcyklusser er korte, kan denne fleksibilitet gøre en betydelig forskel i den samlede projektsucces.Flex 6000-enheder understøtter rekonfiguration i kredsløb, hvilket gør det muligt at opdatere funktionalitet under drift uden at skulle lukke systemet ned.Denne funktion er værdifuld til applikationer inden for medicinsk udstyr, rumfart og industriel automatisering.For eksempel i et medicinsk overvågningssystem kan opdatering af firmware i realtid uden at afbryde enhedens funktionalitet forbedre både pålidelighed og patientsikkerhed.

Flex 6000 -familien finder applikationer i en række sektorer, herunder bilsystemer, datacentre og industriel kontrol.I bilindustrien hjælper evnen til at tilpasse logik under testning med at sikre mere grundige valideringsprocesser for at sikre sikkerhed og ydeevne.I industriel automatisering forbedrer evnen til at justere kontrolalgoritmer i tiden effektivitet og respons på skiftende forhold.Flex 6000 -familien er et smart valg, der har brug for en balance mellem tilpasningsevne, effektivitet og pålidelighed.Ved at støtte opdateringer i kredsløb og tilbyde omkostningseffektive løsninger til komplekse design, imødekommer disse enheder behovene i hurtige industrier, hvor fleksibilitet og innovation driver succes.

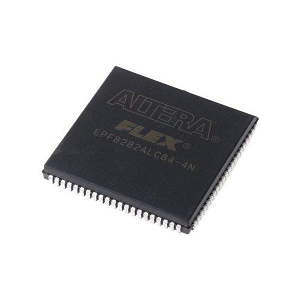

Flex 8000

Flex 8000-serien er designet til at håndtere store databehandlings- og opbevaringskrav til databehandling, hvilket gør den velegnet til applikationer, der involverer digital signalbehandling (DSP) og andre høje-throughput-systemer.Disse enheder udmærker sig i miljøer, hvor hastighed, datastyring og systemintegration er vigtige.Flex 8000 -serien er udstyret med et stort antal opbevaringselementer, hvilket forbedrer dens evne til at administrere store mængder data effektivt.Dette er vigtigt i DSP -applikationer, hvor tidsbehandling af lyd-, video- eller sensordata kan påvirke systemets ydelse.For yderligere at øge databehandlingseffektiviteten understøtter Flex 8000-enhederne høje-tællingspakker, hvilket muliggør integration af flere 32-bit busser til hurtigere dataoverførsler.Denne arkitektur reducerer flaskehalse og forbedrer den samlede systemgennemstrømning og giver mulighed for at udvikle mere komplekse systemer med færre komponenter.

Flex 8000-enhederne bruges ofte i brancher som telekommunikation, bilindustrien og rumfart, hvor pålidelig og højhastigheds databehandling er en højeste prioritet.I autonome køretøjer er for eksempel evnen til at behandle sensordata i tide med minimal latenstid god til at sikre sikkerhed og ydeevne.Derudover understøtter Flex 8000 -enhederne coprocessorfunktioner, hvilket gør det muligt for parallel behandling at reducere latenstid yderligere og maksimere ydelsen.Dette er nyttigt i tidskontrolsystemer og robotik, hvor beslutninger om split-sekund kan bestemme succes eller fiasko.Når du inkorporerer Flex 8000 -enheder, skal du omhyggeligt vælge busgrænseflader og datahøjder for at sikre, at systemet opfylder ydelsesmålene.Test af forskellige konfigurationer og optimering af dataflow kan påvirke den samlede system pålidelighed og latenstid.Flex 8000-serien tilbyder kraftfulde løsninger til høje datavolumen og tidsapplikationer.Dens avancerede opbevaringsfunktioner, parallelle behandlingsfunktioner og support til højhastighedsgrænseflader gør det til et værdifuldt aktiv, der tackle komplekse systemudfordringer i en lang række industrier.
