Udvikling af Ethernet -skiftarkitekturer og skiftet til distribuerede tværbjælke -systemer

I denne vejledning kigger vi nærmere på udviklingen af ​​netværksafbryderdesign, sammenligner ældre arkitekturer som delt bus og delt hukommelse med den hurtigere, mere skalerbare tværbjælke -tilgang.Uanset om du er en netværksperson eller blot interesseret i tech, vil det at få indsigt i disse systemer give dig en klarere forståelse af, hvordan dagens netværk administrerer stigende databelastninger.

Katalog

Evolution of Ethernet Switching Architectures

Arkitektur	Scene i evolution	Nøglefunktion	Primær begrænsning
Switching af bus-type	Tidlig fase	Delt bus til alle porte	Performance flaskehals på grund af busforbindelsen
Crossbar + delt hukommelse	Mellemstadium (post-2000)	Hybrid: Point-to-Point Links + Shared Memory	Delt hukommelse kan begrænse ydeevnen
Distribueret tværstang	Moderne scene	Distribuerede punkt-til-punkt-links og CPU-opgaver	Komplekse og dyre at implementere

Bus-type skiftearkitektur

De tidligste Ethernet-switches var baseret på skift af bus-type, hvor alle indgående og udgående datatrafik delte en fælles intern kommunikationsbus.Dette enkle design gjorde det muligt for flere porte at oprette forbindelse til den samme interne vej, men det begrænsede iboende switchens samlede ydelse.Efterhånden som flere enheder tilsluttede og genererede trafik, steg strid og interne konflikter, hvilket førte til nedbrydning af præstationer.Den delte karakter af bussen betød, at båndbredde ikke var dedikeret til individuelle porte, hvilket resulterede i latenstid og pakkekollisioner, efterhånden som trafikbelastningen voksede.Selvom arkitekturer af bus-type var lette at implementere og omkostningseffektive for små netværk, blev de upraktiske for store virksomhedsmiljøer.Manglende evne til at håndtere belastninger med høj trafik og manglen på skalerbarhed førte til deres tilbagegang.For at imødekomme det voksende behov for hurtigere, mere pålidelig datatransmission, måtte Ethernet -switches udvikle sig ud over denne delte infrastruktur til mere sofistikerede designs.

Crossbar + Shared Memory Architecture

For at tackle begrænsningerne i busbaseret switching skiftede industrien mod delt hukommelsesarkitektur, hvor højhastighedsram midlertidigt lagrede indgående datapakker, før de videresendte dem til deres destinationer.Denne arkitektur gjorde det muligt for kontakten at håndtere flere datastrømme på én gang, med en central switching -motor, der administrerer forbindelserne mellem input- og outputporte.Ved at bruge en delt hukommelsespool kunne kontakten dynamisk tildele båndbredde, hvor det var mest nødvendigt, hvilket forbedrer den samlede effektivitet.

Da switches opskaleret for at håndtere flere porte og højere trafikbelastninger, begyndte delte hukommelsessystemer at støde på ydelsesflaskehalse.Den centraliserede skiftemotor blev et enkelt fejlpunkt og kæmpede for at følge med det stigende antal samtidige forbindelser.Derudover gjorde omkostningerne ved højhastighedshukommelse og kompleksiteten ved at styre hukommelsesallokering på tværs af alle porte denne arkitektur mindre økonomisk levedygtig for store netværk.

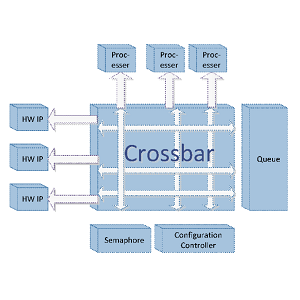

Denne udfordring gav anledning til CrossBar + Shared Memory Architecture, en hybrid -løsning, der kombinerer de bedste aspekter af både tværstangsskift og delt hukommelse.Crossbar Switch Matrix muliggør direkte punkt-til-punkt-forbindelser mellem porte, hvilket sikrer ikke-blokerende datatransmission ved trådhastighed.På samme tid bruges delt hukommelse til midlertidigt at puffe pakker, hvilket forbedrer systemets evne til at håndtere bursts af trafik.I denne hybridarkitektur spiller effektiviteten af ​​den delte bus inden for servicebestyrelserne en rolle i den samlede systemydelse.Denne tilgang afbalancerer omkostningsovervejelser med behovet for højhastigheds, ikke-blokerende kommunikation, hvilket gør det til et populært valg for Ethernet-switches udviklet efter 2000.

Distribueret tværbjælkearkitektur

Efterhånden som netværket kræver eksponentielt, og nåede hastigheder på hundreder af GBP'er med flere 10-gigabit Ethernet-grænseflader, fremkom den distribuerede tværbjælkearkitektur som en løsning til at overvinde begrænsningerne i traditionelle centraliserede design.I modsætning til tidligere arkitekturer decentraliserer den distribuerede tværbjælkeudvikling af skiftprocessen, der indeholder tværbjælkeafbrydere inden for både Switching Network Board og de individuelle servicebestyrelser.Denne distribuerede tilgang giver flere fordele:

Lokaliseret switching: Hvert servicebestyrelse har sin egen tværbjælkeafbryder, hvilket gør det muligt at skifte datapakker lokalt uden altid at skulle passere gennem en central switching -motor.Dette reducerer forsinkelsen og forbedrer ydeevnen, især i scenarier med høj trafik.

Adskillelse af datatyper: Arkitekturen skelner mellem servicebestyrelsesdata og skift af netværksborddata, hvilket gør det lettere at integrere værditilvækst tjenester såsom firewalls, indtrængningsdetekteringssystemer (IDS), belastningsbalancere og IPv6 support direkte i kerne switch-platformen.Denne modularitet forbedrer netværkets fleksibilitet og tilpasning.

Distribueret CPU -arkitektur: For yderligere at forbedre effektiviteten inkluderer den distribuerede tværbjælkearkitektur et multi-CPU-design.Den vigtigste CPU på kontrolbestyrelsen fører tilsyn med switchens samlede operationer, mens sekundære CPU'er på servicebestyrerne håndterer lokaliserede opgaver.Denne arbejdsdeling reducerer belastningen på Central Control Board, hvilket forbedrer pakkernes videresendelseseffektivitet og systemstabilitet.

Aktuel tilstand af switcharkitektur

Landskabet af switcharkitektur har oplevet bemærkelsesværdige ændringer gennem årene.Oprindeligt domineret af den ligetil "Shared Bus" -model, den har udviklet sig til den mere avancerede "Crossbar + Shared Memory" -opsætning, og går nu videre mod en "fuldt distribueret tværbjælke" ramme.Denne rejse viser ikke kun de teknologiske fremskridt, der er gjort i netværksdesign, men afslører også en nuanceret bevidsthed om de eskalerende behov for båndbredde og driftseffektivitet i moderne kommunikationssystemer.

Overgang fra delt bus til tværstang

Selvom den delte busarkitektur, selv om den er ligetil og budgetvenlig, ofte stødte på udfordringer relateret til skalerbarhed og ydeevne.Da mængden af ​​netværkstrafik steg, blev det stadig mere tydeligt, at en mere modstandsdygtig løsning var nødvendig.Fremkomsten af ​​tværstangsarkitekturen betegner et vendepunkt, hvilket muliggjorde flere samtidige forbindelser, mens de effektivt eliminerede de flaskehalse, der plagede delte buskonfigurationer.Denne transformation har spillet en rolle i at øge datagennemstrømningen og minimere latenstid for højtydende netværk.

Rollen som delt hukommelse i tværbjælke -konfigurationer

Integrering af delt hukommelse i tværstangsdesign har forbedret datarrømstyring.Denne opsætning fremmer effektiv datatilgang og tilsyn, styrkende switches til at styre større datamængder med bemærkelsesværdig smidighed.Den delte hukommelsesmodel har vist sig at være fordelagtig i indstillinger, hvor SWIFT -databehandling er vigtig, såsom datacentre og cloud computing -miljøer.Systemer, der bruger denne arkitektur, har oplevet bemærkelsesværdige gevinster inden for driftseffektivitet og ressourcefordeling.

Fremskridt mod fuldt distribuerede tværbjælke -systemer

Overgangen til fuldt distribuerede Crossbar Systems markerer forgrunden for innovation inden for switcharkitektur.Dette design styrker ikke kun skalerbarhed, men forbedrer også fejltolerance, hvilket fører til en mere elastisk netværksramme.Ved at sprede skiftestoffet på tværs af forskellige knudepunkter kan systemet adaptivt reagere på svingende trafikbehov og derved optimere den samlede ydelse.Udviklingen af ​​switch -arkitektur fra delt bus til fuldt distribuerede tværbjælke -systemer afspejler en betydelig tilpasning til forviklingerne i moderne netværk.Hver evolution har indledt forbedringer i hastighed, effektivitet og pålidelighed, hvilket udgør en nådeløs søgen efter ekspertise inden for netværksdesign.Efterhånden som industrier bliver mere og mere afhængige af avancerede kommunikationssystemer og griber fat i disse arkitektoniske skift for at låse deres fulde potentiale op.De kontinuerlige innovationer inden for dette domæne er klar til at omdefinere netværkets fremtid, hvilket sikrer, at systemer forbliver udstyret til at håndtere stadigt stigende krav.
