Komplet guide til atmega328p mikrokontroller

Atmega328p står som en hjørnesten i DIY -elektronikens verden, beundret for dens alsidighed, energieffektivitet og udbredt brug i populære platforme som Arduino Uno.Denne mikrokontroller har betaget dig, hvilket gør det muligt for dig at bringe dine kreative visioner til live med lethed.Denne artikel graver sig ind i ATMEGA328P's pinout, datablad og skematisk, kaster lys over dets funktionalitet og praktiske applikationer.Ved at forstå disse aspekter kan du låse det fulde potentiale i denne mikrokontroller op og med tillid tackle forskellige projektudfordringer.

Katalog

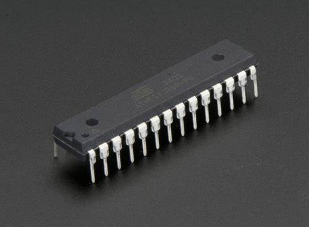

Oversigt over ATMEGA328P

De ATMEGA328P fremkommer som en fremtrædende mikrokontroller inden for en verden af ​​integrerede kredsløb, der er anerkendt for at anvende en 8-bit RISC-processorkerne.Det giver en harmonisk blanding af robust funktionalitet med bemærkelsesværdig energieffektivitet på trods af dets kompakte design.Denne kombination af omkostningseffektivitet og høj ydeevne gør det tiltalende for dig.

Mikrokontrolleren finder en vigtig rolle i platforme som Arduino -tavler, herunder Arduino Uno, Pro Mini og Nano -modellerne.Disse varianter er blevet konstante ledsagere i DIY -elektronikfællesskabet.Deres omfattende anvendelse skyldes primært deres glatte integrationskapacitet, hvilket gør det muligt for dig at bringe komplekse projekter til live uden at kræve en avanceret forståelse af elektronik.

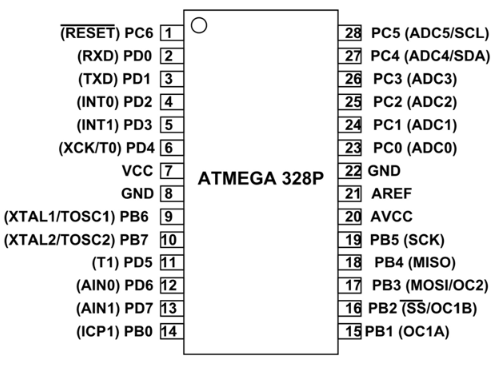

Pin -konfiguration

Atmega328p mikrokontroller tilbyder et alsidigt sæt med 23 tovejs I/O-stifter.Blandt disse er 20 stifter tilpasningsdygtige som input/output -porte gennem softwarekontrol.Et nærmere blik afslører, at 14 pins er dedikeret til digitale operationer.Resten er udpeget til både analoge input- og outputfunktioner.Seks understøttende pulsbredde modulering (PWM) output inden for de digitale stifter.PWM bruges til applikationer, der kræver nøjagtig kontrol over elementer som motorhastighed og LED -lysstyrke, hvilket giver fleksibilitet på linje med dine ønsker om præcision og variation.

Pin nr.	Pin -navn	Beskrivelse	Fungere
1	PC6 (Reset)	Pin6 af PORTC	Standard nulstillingsnål.Kan bruges som I/O, når RSTDisbl smelter sammen er programmeret.
2	PD0 (RXD)	Pin0 af Portd	RXD (USART -dataindgangsnål).Usart seriel kommunikation Interface.Kan bruges til programmering.
3	PD1 (TXD)	Pin1 af Portd	TXD (USART Data Output Pin).Usart seriel kommunikation Interface.Kan bruges til programmering.
4	PD2 (INT0)	Pin2 af Portd	Ekstern afbrydelseskilde 0.
5	PD3 (INT1/OC2B)	Pin3 af Portd	Ekstern afbrydelseskilde 1. OC2B (PWM - timer/tæller2 Output sammenlign match B output).
6	PD4 (XCK/T0)	Pin4 af Portd	T0 (Timer0 Ekstern tællerindgang).XCK (USART External Ur I/O).
7	VCC		Forbundet til positiv spænding.
8	GND		Forbundet til jorden.
9	Pb6 (Xtal1/Tosc1)	Pin6 af Portb	Xtal1 (Chip Clock Oscillator Pin 1 eller eksternt ur Input).TOSC1 (timer oscillatorstift 1).
10	PB7 (Xtal2/Tosc2)	Pin7 af Portb	Xtal2 (Chip Clock Oscillator Pin 2).Tosc2 (timer Oscillatorstift 2).
11	PD5 (T1/OC0B)	Pin5 af Portd	T1 (timer1 ekstern tællerinput).OC0B (PWM - Timer/Counter0 Output Sammenlign Match B Output).
12	PD6 (AIN0/OC0A)	Pin6 af Portd	AIN0 (analog komparator positiv input).OC0A (PWM - Timer/Counter0 Output Sammenlign match en output).
13	PD7 (AIN1)	Pin7 af Portd	AIN1 (analog komparator negativ input).
14	PB0 (ICP1/CLKO)	Pin0 af Portb	ICP1 (timer/tæller1 indgangsfangststift).CLKO (delt Systemur output).
15	PB1 (OC1A)	Pin1 af Portb	OC1A (Timer/Counter1 Output sammenlign match en output).
16	PB2 (SS/OC1B)	Pin2 af Portb	SS (SPI Slave Vælg input).OC1B (timer/tæller1 -output Sammenlign match B -output).SPI til programmering.
17	PB3 (MOSI/OC2A)	Pin3 af Portb	MOSI (Master Output Slave Input).OC2 (timer/tæller2 Output sammenlign match output).SPI til programmering.
18	PB4 (miso)	Pin4 af Portb	MISO (Master Input Slave Output).SPI til programmering.
19	PB5 (SCK)	Pin5 af Portb	SCK (SPI -busserieur).SPI til programmering.
20	AVCC		Strøm til intern ADC -konverter.
21	Aref		Analog referencestift til ADC.
22	GND		Jord.
23	PC0 (ADC0)	Pin0 af PORTC	ADC0 (ADC Input Channel 0).
24	PC1 (ADC1)	Pin1 af PORTC	ADC1 (ADC Input Channel 1).
25	PC2 (ADC2)	Pin2 af PORTC	ADC2 (ADC Input Channel 2).
26	PC3 (ADC3)	Pin3 af PORTC	ADC3 (ADC Input Channel 3).
27	PC4 (ADC4/SDA)	Pin4 af PORTC	ADC4 (ADC Input Channel 4).SDA (to-leders serielle busdata Linje).
28	PC5 (ADC5/SCL)	Pin5 af PORTC	ADC5 (ADC Input Channel 5).SCL (to-leders seriel bus Urlinje).

Strømforsyning og synkronisering

VCC- og GND -stifterne spiller en hovedrolle i ATMEGA328P's ydelse og understøtter et strømforsyningsområde fra 1,8 V til 5,5V.Dette interval giver mulighed for problemfri tilpasning til forskellige scenarier, fra kompakte batteridrevne gadgets til mere robuste elektroniske opsætninger.Derudover inkluderer mikrokontrolleren en krystaloscillator for at sikre signalsynkronisering, et ultimativt aspekt i kommunikationsprotokoller og præcis behandling, svarende til et hjerteslag, der opretholder kommunikativ kohærens.

Analog-digital konverteringsfunktioner

Atmega328p er udstyret med en analog-til-digital konverter (ADC), der bruger AVCC, AREF og GND-stifter til at konvertere analoge signaler til digitale data.Denne kapacitet muliggør integration med sensorer og analoge enheder, hvilket viser sig uvurderlige i sensornetværk og grænseflader i human-maskine.Fortolkning af miljøændringer stemmer overens med din nysgerrighed og søgen efter at forstå den naturlige verden.

Programstyring og nulstilling af funktionalitet

Reset Pin, en tilsyneladende beskeden, men alligevel kraftfuld funktion, muliggør ubesværede program genstarter.Dette er for det meste fordelagtigt i iterativ udvikling, hvor hyppige opdateringer og tests afspejler dit ønske om forfining og effektivitet.Ved at tillade hurtig nulstilling understøtter denne funktion dig i at strømline deres fejlfindingsprocesser, hvilket i sidste ende fremmer optimal programydelse og innovation.

Funktioner og specifikationer for ATMEGA328P

Parameter	Beskrivelse
CPU	8-bit AVR
Antal stifter	28
Driftsspænding (V)	+1,8 V til +5,5 V
Antal programmerbare I/O -linjer	23
Kommunikationsgrænseflade	Master/Slave SPI Serial Interface (Pins 17, 18, 19) [Kan bruges til programmering af denne controller]
	Programmerbar seriel usart (PINS 2, 3) [kan bruges til programmering af denne controller]
	To-lednings-seriel grænseflade (stifter 27, 28) [kan bruges til Tilslut perifere enheder som servoer, sensorer og hukommelsesenheder]
JTAG -interface	Ikke tilgængelig
ADC -modul Timermodul	6 kanaler, 10-bit opløsning ADC
	- To 8-bit tællere med separat prescaler og sammenlign Mode
	- en 16-bit-tæller med separat prescaler, sammenlign Tilstand og optagelsestilstand
Analoge komparatorer	1 (stifter 12, 13)
DAC -modul	Nil
PWM -kanaler	6
Ekstern oscillator	0-4 MHz @ 1,8 V til 5,5 V
	0-10 MHz @ 2,7 V til 5,5 V
	0-20 MHz @ 4,5 V til 5,5 V
Intern oscillator	8 MHz kalibreret intern oscillator
Program hukommelsestype	Blitz
Program hukommelse / flashhukommelse	32 Kbytes [10.000 skrivning/sletningscyklusser]
CPU -hastighed	1 MIPS pr. 1 MHz
VÆDDER	2 Kbytes Intern SRAM
Eeprom	1 Kbyte eeprom
Vagthund timer	Programmerbar vagthund-timer med separat on-chip Oscillator
Programlås	Ja
Power Save -tilstande	Seks tilstande [inaktiv, ADC-støjreduktion, power-wave, Power-down, standby og udvidet standby]
Driftstemperatur	-40 ° C til +105 ° C (-40 ° C minimum, +105 ° C maksimalt)
Interface	2-Wire, I2C, SPI, UART, USART
Pakke / sag	28-dip (0,300 ", 7,62 mm)

ATMEGA328P Centric Microcontroller Boards

Mikrokontrollertavler med ATMEGA328P, inklusive men ikke begrænset til Adafruit Metro 328, Arduino Pro Mini 328 og Arduino Uno R3, tilbyder tilpasningsdygtige løsninger til forskellige applikationer.Disse tavler skiller sig ud på grund af deres 16MHz CPU -hastighed og RAM -kapaciteter og opfylder de forskellige krav fra adskillige projekter.Arduino Nano henleder særlig opmærksomhed med sit effektive, kompakte design, hvilket gør det til et ideelt valg til projekter, hvor pladsen er alvorlig.

Adafruit Metro 328

Adafruit Metro 328 omfatter et utal af funktionaliteter og etablerer sig som et foretrukket valg.Dets design er kompatibelt med standard Arduino -formfaktorer, hvilket sikrer, at det fungerer problemfrit med eksisterende skjolde og tilbehør.Den intuitive layout af Metro 328 letter integrationen i forskellige opsætninger, hvilket afspejler dens meget tilpasningsdygtige karakter.

Arduino Pro Mini 328

Arduino Pro Mini 328, der er skræddersyet specifikt til strømlinede projekter, leverer ultimative funktioner uden unødvendig kompleksitet.Dette bord udfordrer dig til at udnytte ressourcer kreativt, hvilket stimulerer innovative tilgange inden for begrænsede design scopes.Afbalancering af praktisk med begrænsninger bruges ofte i applikationer, og Pro Mini 328 trives med at styre disse udfordringer med succes.

Arduino Uno R3

Arduino Uno R3 fejres bredt som en pålidelig mulighed for dig.Det kombinerer ydeevne med tilgængelighed og demonstrerer dens alsidighed inden for uddannelse, prototype og mange andre.Et dynamisk samfund omkring dette bestyrelse engagerer sig i at dele indsigtsfuld viden og praktiske løsninger, berige læringsprocessen og muliggøre succesrige projektresultater.

Arduino Nano

Arduino Nano er kendetegnet ved dens lille størrelse parret med imponerende behandlingsfunktioner.Denne integration af størrelse og strøm værdsættes for det meste i sammenhænge, ​​hvor rummet er en bemærkelsesværdig begrænsning.Nano navigerer adepty kravene til robust behandling sammen med de udfordringer, der er præsenteret af begrænsede fysiske rum, og tilbyder en løsning, der forener kapacitet med kompakthed.

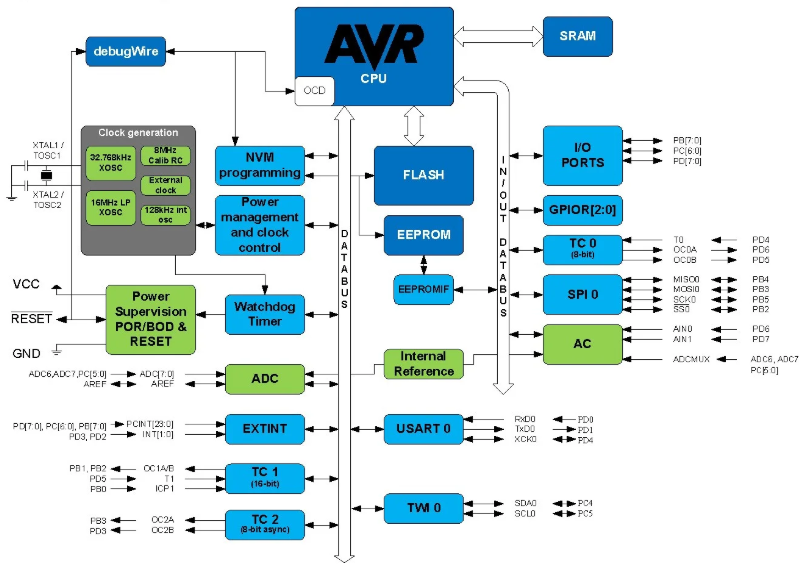

Blokdiagram

Implementering af atmega328p mikrokontroller

Brug af ATMEGA328P -mikrokontrolleren udfolder sig i en række metodiske trin, tegning paralleller med typiske mikrokontrollerapplikationer, hvor ivrig opmærksomhed på detaljer og udførelse er en rejse med omhu.At indlede denne rejse kræver at lave et program, der er unikt tilpasset projektets mål, og harmonisere mikrokontrollerens styrker med opgavens krav.

Programmering og udviklingsmiljøer

Kickstart Programmeringsprocessen inden for et integreret udviklingsmiljø (IDE) såsom Atmel Studio eller Arduino IDE.Valget af IDE former dramatisk udviklingsoplevelsen, da hver giver unikke attributter, der er skræddersyet til forskellige programmeringshældninger.For eksempel kan nogle muligvis vælge Arduino IDE for sin tilgængelige karakter, mens andre kan vælge Atmel Studio til dets omfattende hardwarehåndteringsfunktioner.

Efter udarbejdelse af programmet er det næste trin at samle koden og sikre dens frihed fra syntaksfejl.Denne konvertering oversætter instruktioner på højt niveau til et maskinlæsbart format, der kulminerer med oprettelsen af ​​en hex-fil.Denne binære repræsentation er nøglen, da den giver mikrokontrolleren mulighed for at udføre de indstillede opgaver effektivt.

Upload koden til ATMEGA328P

Fortsat processen medfører den efterfølgende hovedfase uploadet hex -filen til mikrokontrollerens flashhukommelse.Denne opgave kræver generelt hjælp fra en hardwareprogrammør, der bro overførelsen af ​​kompileret kode til mikrokontrolleren sikkert.Etablering af korrekte forbindelser og konfigurationer kan påvirke integriteten og funktionaliteten af ​​den uploadede kode markant.

Tilslutning af perifere enheder og initialisering af systemet

Efter en vellykket upload af kode, skal mikrokontrolleren være forbundet med forskellige krævede perifere enheder, såsom sensorer eller aktuatorer, hvilket letter udførelsen af ​​sofistikerede opgaver.Denne fase kræver ofte en omhyggelig tilgang og adaptive problemløsningsevner, raffineret gennem praktiske oplevelser.At sikre, at alle komponenter er kompatible og operationelle, involverer ofte at tackle uventede integrationsudfordringer.

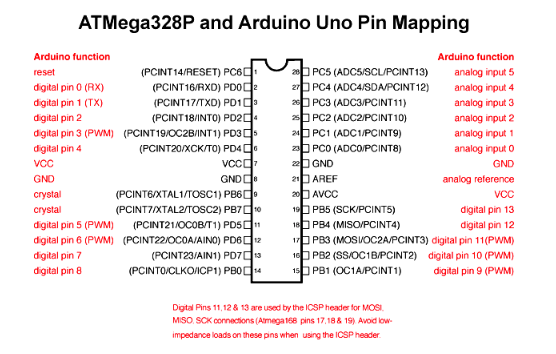

Atmega328p med Arduino IDE

Atmega328p mikrokontrollere spiller en dominerende rolle i en række Arduino -tavler, hvilket understøtter et bredt spektrum af indlejrede systemprojekter med lethed og tilpasningsevne.For at bruge disse processorer til programmering skal visse indledende trin overvejes.Et indledende aspekt af denne proces involverer installation af en bootloader på ATMEGA328P -chip.Dette kan opnås ved at bruge enten et Arduino -kort eller specifik hardware, der er skræddersyet til ATMEGA328P.At gennemføre denne foreløbige opsætning beriger dine oplevelser inden for elektronisk design og udvikling ved at åbne adskillige muligheder.

Teknikker til installation af bootloader

Processen med at installere en bootloader bruges til at gøre det muligt for ATMEGA328P at arbejde problemfrit med Arduino IDE.Enkeltpersoner kan vælge at bruge et Arduino -kort som programmør eller vælge andre hardwarekonfigurationer, der er egnede til ATMEGA328P.Brug af et Arduino -bestyrelse forenkler proceduren betydeligt, mest når det er tilsluttet via en standard USB, der mindsker kravet om yderligere programmeringsværktøjer.Denne tilgang viser sig ofte økonomisk gunstig for dig, mens den også inspirerer kreative eksperimenter og gennembrud i innovation.

Brug af Arduino IDE til programmering

Efter den vellykkede opsætning af bootloader bliver Arduino IDE den primære grænseflade til at skrive og uploade skitser til ATMEGA328P.Dens lette grænseflade kombineret med en bred vifte af bibliotekstøtte, giver dig et alsidigt værktøjssæt til udformning af innovative applikationer.Ved at drage fuld fordel af disse ressourcer kan du problemfrit flytte fra konceptuelle rammer til at arbejde prototyper.Denne progression fremhæver det komplicerede forhold mellem hardware og software inden for mikrocontroller -projekter, så du kan realisere deres kreative visioner fuldt ud.

Fordele og ulemper

Fordele

Atmega328p præsenterer en økonomisk mulighed, der tiltrækker dig til elektronik.Det giver tilstrækkelig uafhængig funktionalitet, der appellerer til dem, der søger lige og omkostningseffektive metoder.Derudover bidrager den omfattende dokumentation og adskillige biblioteker, der er tilgængelige for Arduino UNO, til dens attraktivitet ved at lette lærings- og udviklingsrejsen.Dette økosystem viser sig for det meste nyttigt til at udforme hurtige prototyper eller uddannelsesprojekter, hvor enkelhed og brugervenlighed værdsættes.

Ulemper

På trods af sine fordele støder mikrokontrolleren begrænsninger på grund af dens begrænsede SRAM -kapacitet og begrænsede behandlingskraft, som kan udfordre komplekse projekter.De, der arbejder med design, der kræver betydelig hukommelse eller intensive beregninger, kan finde disse begrænsninger en hindring.I sådanne tilfælde kan det at udforske andre mikrokontrollere med forbedret ydelse tilbyde alternative veje.Det er fordelagtigt at tilpasse projektbehov med hardwarefunktioner omhyggeligt for at undgå uforudsete hindringer.Anvendelse af smarte ressourcestyringsmetoder, som kodeoptimering og effektiv hukommelsesforbrug, kan være værdifulde strategier til at arbejde inden for disse grænser.

Alternativer

• Atmega8

• Atmega16

• ATMEGA32

• Atmega8535

Applikationer

Arduino og udviklingsplatforme

Atmega328p står i kernen i en række Arduino -kreationer og vinder fordel for dens pålidelighed og brugervenlighed.Det brænder en lang række DIY -projekter, fra grundlæggende LED -blinker til indviklede IoT -løsninger.I uddannelsesmiljøer bliver denne mikrokontroller en betroet ledsager, der leder eleverne til at erhverve grundlæggende programmering og elektronikekspertise.Det er bredt omfavnet til prototype, det gør det muligt for udviklere at hurtigt teste koncepter og omdanne ideer til konkrete, innovative resultater.

Industrielle kontrolsystemer

På tværs af industrielle landskaber fungerer ATMEGA328P med præcision i kontroloperationer, styring af opgaver som samlebåndsprocesser og miljøregulering i gæring eller kemiske behandlingsenheder.Dens standhaftige præstation og energibesparende attributter gør det til en foretrukket mulighed i systemer, der kræver stabil og pålidelig drift.Du kan genkende dens fleksibilitet og ofte vælge den til skalerbare kontrollayouts, der hjælper med udviklingen af ​​automatiserede produktionsmetoder.

Switch-Mode Power Supplies (SMPS)

For SMPS -applikationer forbedrer ATMEGA328P energieffektivitet og reducerer elektromagnetisk interferens gennem smarte kontrolstrategier.Når man spiller en nøglerolle i responsiv strømstyring, justerer den ydelsen for at imødekomme svingende belastningsbehov.Oplevelsen, der er samlet fra håndtering af dynamiske reaktioner, understreger dens integration i trådløs opladning og opsætninger af vedvarende energi og fremmer bæredygtig energipraksis.

Databehandling og analoge målinger

Med sin dygtighed til at konvertere analoge til digitale signaler giver ATMEGA328P -enhederne enheder, der kræver nøjagtige aflæsninger, herunder digitale oscilloskoper og medicinske overvågningssystemer.Dets evne til at behandle faktiske data, der problemfrit berører farlige punkter i forskellige analytiske sammenhænge.Udnyttelse af sin kraftfulde behandling kan du forbedre algoritmer til forbedret sensornøjagtighed, hvilket indlejrer mikrokontrolleren dybere i præcisionstekniske forfølgelser.

Indlejrede systemer og motoriske kontroller

I indlejrede systemer beundres ATMEGA328P for sine kompakte, men alligevel kraftfulde kapaciteter.Dens involvering i motoriske kontroller spænder over elektriske køretøjer, droner og servoer, hvilket sikrer glat drift parret med energieffektivitet.Den kontinuerlige feedback, den giver, er grundlæggende for at mindske slid og øge ydelsen, hvilket gør det vigtigt med at skabe stadig mere avancerede kontrolstrategier inden for robotik og automatisering.

Visningssystemer og perifere grænseflader

Fra grundlæggende LCD -skærme til komplekse grafiske skærme er ATMEGA328P i høj grad til fordel for teknologier med dens effektivitet.Dens evne til at håndtere adskillige perifere grænseflader forbedrer designet af interaktiv forbrugerelektronik og smarte enheder.Du kan sætte pris på mikrokontrollerens alsidige input-output-kapaciteter, der strømline oprettelsen af ​​intuitive grænseflader og sikrer glat interaktion, hvilket giver en problemfri oplevelse.

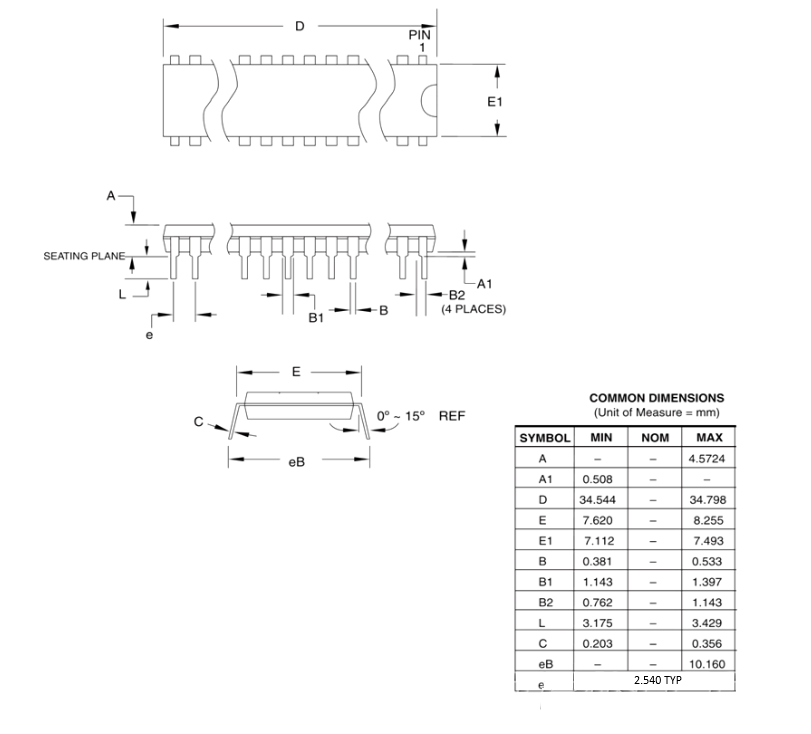

Pakke

Konklusioner

Atmega328p er fortsat et vigtigt værktøj til elektronik, der giver den perfekte balance mellem enkelhed, funktionalitet og tilpasningsevne.Dets rige funktionssæt, understøttet af omfattende dokumentation og et aktivt samfund, gør det til et ideelt valg til prototype, uddannelse og applikationer.At mestre ATMEGA328P udstyrer dig ikke kun med evnerne til at innovere og optimere projekter, men plejer også en dybere forståelse af mikrokontrollerdesign og integration.Efterhånden som teknologien udvikler sig, forbliver ATMEGA328P en standhaftig ledsager i at fremme kreativitet og teknologiske løsninger.
