Komplet guide til 10K -modstanden: farvekode, applikationer og kredsløbsanvendelser

Denne guide taler om 10K -modstanden, der er meget vigtig i elektroniske kredsløb.Vi forklarer, hvad en 10k -modstand er, hvordan man fortæller den fra hinanden ved hjælp af farver, og hvad den gør inden for forskellige elektronik.Guiden dækker forskellige typer farvekodning som 3-bånd, 4-bånd, 5-bånd og 6-bånd, hvilket gør det lettere for dig at identificere og bruge dem.Det ser også på, hvordan 10K -modstande hjælper med enheder, fra at kontrollere elektricitet i kredsløb til at sikre, at enheder som timere og sensorer fungerer rigtigt.

Katalog

Hvad er en 10k modstand?

EN 10k modstand er en lille, men vigtig elektronisk komponent med en modstand på 10.000 ohm (Ω).Det hjælper med at kontrollere strømmen af ​​elektrisk strøm, opdele spændinger og beskytte følsomme kredsløbselementer.Modstande som dette bruges i både analoge og digitale kredsløb, hvilket sikrer stabil drift og forebygger uønsket elektrisk opførsel.Denne modstand er let at identificere takket være dens farvekodede bånd, der bestemmer dens modstand uden at have brug for et multimeter eller andre testværktøjer.

I digital elektronik bruges en 10K-modstand ofte som en pull-up eller pull-down modstand, hvilket hjælper mikrokontrollere med at opretholde stabile logiktilstande ved at forhindre flydende (udefinerede) signaler.I analoge kredsløb spiller det en nøglerolle i forspænding af transistorer, hvilket sikrer korrekt forstærkerdrift.Når det kombineres med kondensatorer, danner det RC -netværk, der bruges til at skabe tidsforsinkelser eller filtersignaler til oscillatorkredsløb og signalbehandling.På grund af dens alsidighed vises 10 kΩ -modstanden i en lang række applikationer, fra enkle timere til komplekse digitale grænseflader.

10k modstand farvekode

Figur 2. 10K modstand Farvekode

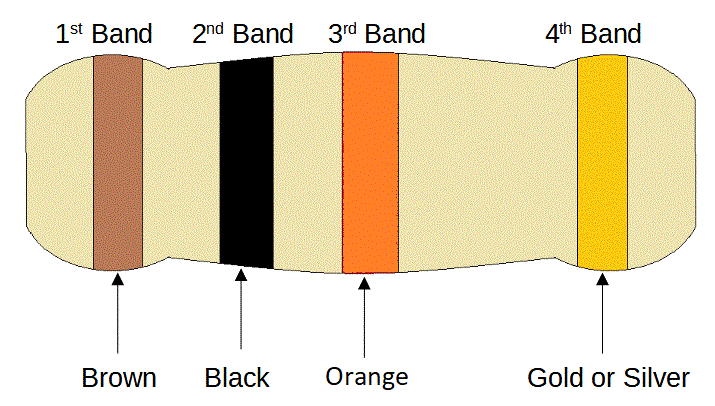

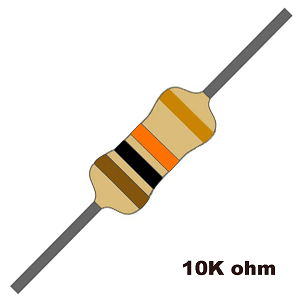

For at gøre identifikationen hurtig og præcis bruger modstande et farvekodet markeringssystem.En standard 4-bånd 10 kΩ (10.000-OHM) modstand følger en bestemt farvekode for at repræsentere dens værdi.Det første farvebånd er brun, der svarer til det første ciffer, 1.Det andet band er sort, der repræsenterer det andet ciffer, 0.Sammen danner disse nummer 10.Det tredje band er orange, der fungerer som multiplikator, hvilket betyder, at basisnummeret (10) skal multipliceres med 1.000hvilket resulterer i en total modstand på 10.000 ohm (10 kΩ).Endelig det fjerde band, som i dette tilfælde er guld, angiver modstandens tolerance og specificerer, hvor meget den faktiske modstand kan variere fra den nominelle værdi. Guld betyder en tolerance over ± 5%, hvilket betyder det virkelige modstand kan variere fra 9.500Ω til 10.500Ω.Dette toleranceniveau sikrer, at selv med mindre variationer under fremstillingen forbliver modstanden inden for acceptable grænser for de fleste generelle elektroniske anvendelser.

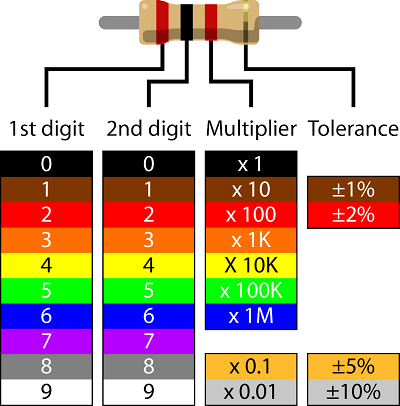

Figur 3. 10k modstand Farvekode

Hvordan læses en modstands farvekode?

Modstandsfarvekodesystemet kan virke komplekst i starten, men ved at følge en systematisk tilgang kan du lære at afkode værdierne effektivt og nøjagtigt.For korrekt at fortolke modstandens værdi er det første trin at finde udgangspunktet for farvebåndene.Den ene ende af modstanden vil have det første farvebånd placeret tættere på kanten end de andre bånd, dette er slutningen, hvor du begynder at læse.Det sidste band, ofte fordelt lidt længere fra hinanden, repræsenterer tolerancen og er normalt guld eller sølv.Når orienteringen er etableret, er det næste trin at identificere de cifrede bånd, der bestemmer basismodstandsværdien.Dette er de to første eller tre bånd, afhængigt af om modstanden har fire, fem eller seks bånd i alt.Efter bestemmelse af basisværdien fungerer det næste bånd som multiplikator, der skalerer basisværdien med en faktor på ti, hundrede, tusind eller mere.Dette trin er vigtigt, fordi en simpel fejlagtig fortolkning af multiplikatoren kan føre til en drastisk forkert modstandsværdi, der påvirker kredsløbsydelse.

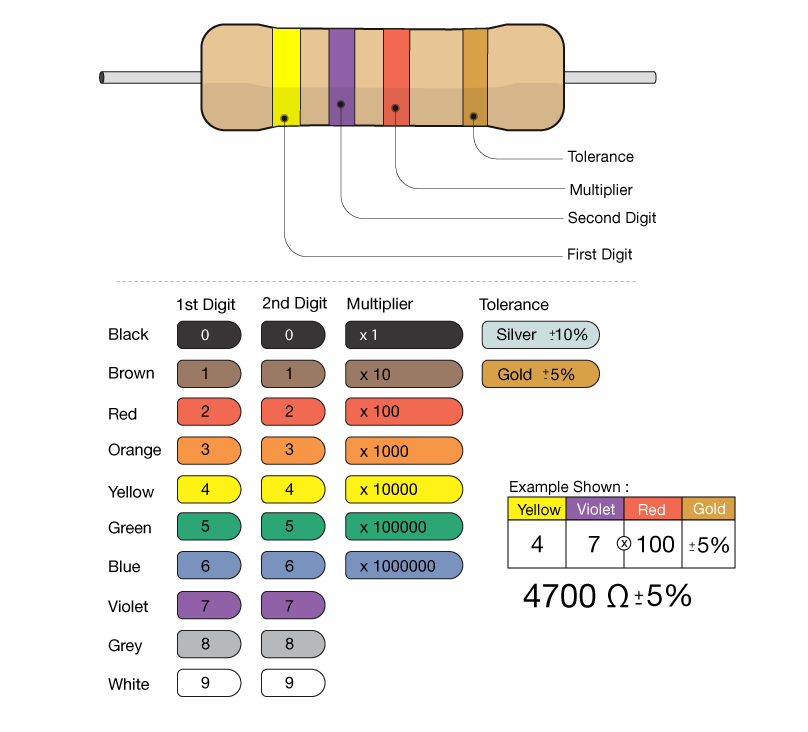

Figur 4. Fortolkning af forskellige modstande farvekode

Endelig, efter beregning af modstandsværdien fra farvekoden, er den er altid en god praksis at verificere det, især i Præcisionsfølsomme applikationer.Et multimeter kan bruges til at måle Den faktiske modstand og bekræft, at den matcher den forventede værdi. Dette trin er nyttigt, når man beskæftiger sig med ældre modstande, der måtte have falmede farvebånd, hvilket gjorde dem vanskelige at læse.For modstande med seks Bånd, et ekstra bånd angiver temperaturkoefficienten, som viser, hvor meget modstanden ændres med temperaturvariationer.Denne Karakteristisk er god i kredsløb, der kræver termisk stabilitet, sådan som præcision måleinstrumenter og højtydende elektronisk Systemer.

3-bånd 10k modstand farvekode

Figur 5. 3-bånd 10k modstand farvekode

EN 3-bånd 10k modstand forenkler mærkningsprocessen ved kun at bruge to cifre efterfulgt af en multiplikator, hvilket gør den mere ligetil sammenlignet med dens 4-bånds modstykke.I tilfælde af en 10 kΩ (10.000 ohm) modstand er farvebåndene brune, sorte og orange.Det første band, brun, repræsenterer cifret 1, mens det andet band, sort, repræsenterer cifret 0.Sammen danner disse to cifre antallet 10.Det tredje band, der fungerer som Multiplikator, er orange, der betegner en multiplikationsfaktor på 1.000.Når man multiplicerer 10 med 1.000, er det resulterende modstandsværdi er 10.000 ohm, eller 10 kΩ.Denne metode til farvekodning muliggør hurtig identifikation af modstandsværdier.

I modsætning til 4-båndmodstande, der inkluderer et separat bånd til at indikere tolerance, giver 3-båndmodstande ikke dette detaljeringsniveau, hvilket betyder deres tolerance er fast på ± 20% som standard.Dette toleranceniveau betyder, at den faktiske modstand for en 10 kΩ modstand kan variere mellem 8 kΩ og 12 kΩ afhængigt af fremstillingsvariationer.Fraværet af et dedikeret tolerancebånd forenkler modstandens visuelle layout, men begrænser også dens egnethed til applikationer, der kræver tæt modstandsnøjagtighed.Den standardiserede notation for disse modstande følger 103M -formatet, hvor 103 repræsenterer modstandsværdien (10 × 1.000 = 10.000 ohm), og M udpeger en tolerance på ± 20%.Selvom dette brede toleranceområde kan virke stort, er det generelt acceptabelt for kredsløb, der ikke kræver nøjagtige modstandsværdier.Enheder såsom basisspændingsdelere, pull-up modstande og strømbegrænsende modstande i LED-kredsløb bruger ofte 3-båndmodstande, hvor en lille afvigelse fra den tilsigtede modstand ikke påvirker den samlede kredsløbsydelse.

Fordi 3-båndmodstande er mindre præcise, findes de i billige applikationer til generelle, generelle formål snarere end præcisionselektronik.Disse modstande findes ofte i ældre elektroniske design, da moderne kredsløb ofte favoriserer mere præcise 4-bånd eller 5-bånd modstande for bedre pålidelighed og nøjagtighed.Imidlertid forbliver 3-båndmodstande vidt tilgængelige og bliver fortsat brugt i forskellige applikationer, hvor omkostninger og enkelhed prioriteres frem for præcision.Deres ligefremme farvekodesystem giver mulighed for nem identifikation og hurtige manuelle beregninger, hvilket reducerer sandsynligheden for fejl, når man samler elektroniske kredsløb.Uanset om det bruges i prototype, eksperimentering eller grundlæggende kredsløbsdesign, forbliver 3-båndmodstande en komponent i elektronik.

5-bånd 10k modstand farvekode

Figur 6. 5-bånd 10k modstand farvekode

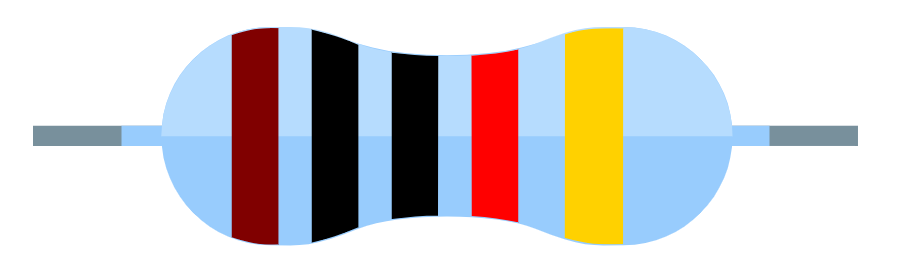

EN 5-bånd 10k modstand Tilvejebringer forbedret præcision over sin 4-bånds modstykke ved at inkorporere et ekstra ciffer i sin farvekodesekvens.Det første farvebånd, brun, repræsenterer nummeret 1, indstilling af det indledende ciffer af modstandsværdien.Efter dette sort Band betyder 0, som er det andet ciffer, og et andet sort Bandet følger og bidrager med en anden 0 som det tredje ciffer.Disse tre cifre danner sammen antallet 100, der tjener som basisværdi før eventuelle ændringer fra multiplikatoren.Det fjerde band i sekvensen, som er rød, fungerer som multiplikatoren og har en værdi af × 100, effektivt at skifte decimalpunkt og resultere i en total modstand på 10.000 ohm.Det sidste band, guld, er ansvarlig for at definere toleranceniveauet, som i dette tilfælde er ± 5%, hvilket betyder, at modstandens faktiske modstand kan variere med op til 5% i begge retninger fra den nominelle værdi.

Tilstedeværelsen af ​​et femte bånd på modstanden er en stor faktor for at sikre mere præcise modstandsværdier, da det introducerer et yderligere ciffer.I modsætning til 4-båndmodstande, der kun bruger to cifre og en multiplikator, reducerer det tredje ciffer i en 5-båndmodstand afrundingsfejl og forbedrer nøjagtigheden.Dette er fordelagtigt for elektroniske kredsløb, der kræver større præcision, såsom dem i signalbehandling, måleinstrumenter og følsomme sensorapplikationer.Selv om 5% toleranceklassificeringen ikke er den mest præcise tilgængelige, giver stadig et rimeligt niveau af nøjagtighed for mange elektroniske projekter til generelle formål.Notationen til denne modstand, ofte skrevet som 1002J, følger standardmodstandskodning, hvor 1002 svarer til modstandsværdien (10.000Ω), og bogstavet J betegner 5% tolerance.

Dette præcisionsniveau er stort i applikationer, hvor selv mindre variationer i modstand kan påvirke kredsløbsfunktionaliteten.F.eks. Hjælper en mere nøjagtig modstand i spændingsdelere, hvor modstandsværdier bestemmer udgangsspænding, en mere nøjagtig modstand med at opretholde forventede spændingsniveauer.Tilsvarende, i forstærkere, hvor komponenttolerancer påvirker forstærkningsstabilitet, sikrer brug af en 5-båndmodstand mere konsistent ydelse.Mens modstande med strammere tolerancer, såsom ± 1% eller ± 0,1%, er tilgængelige til højpræcisionsopgaver, rammer 5-båndet 10K-modstand med ± 5% tolerance en balance mellem omkostningseffektivitet og nøjagtighed, hvilket gør det til et populært valg i mange elektroniske design.

6-bånd 10k modstand farvekode

Figur 7. 6-bånd 10k modstand farvekode

EN 6-bånd 10 kΩ modstand Følger et specifikt farvekodende skema, der giver detaljerede oplysninger om dens modstand, tolerance og temperaturstabilitet.De første tre bånd repræsenterer cifrene af modstandsværdien, mens det fjerde bånd fungerer som en multiplikator for at bestemme den samlede modstand.Det femte bånd angiver tolerancen, der betyder, hvor meget den faktiske modstand kan variere fra den angivne værdi.Endelig repræsenterer det sjette bånd temperaturkoefficienten, som er en stor faktor i miljøer med svingende temperaturer.Temperaturkoefficienten fortæller os, hvor meget modstandsværdien vil ændre sig pr. Grad Celsius, hvilket sikrer, at modstanden opretholder stabilitet i forhold, hvor varmevariationer kan påvirke den elektroniske ydeevne.Dette ekstra bånd gør 6-båndsmodstanden nyttig i følsomme kredsløb, såsom i avancerede måleinstrumenter, medicinsk udstyr og luftfartsanvendelser.

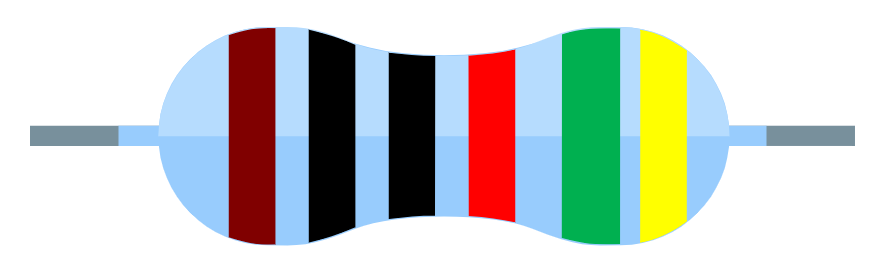

Farvebåndene på en 6-bånd 10 kΩ modstand er arrangeret som følger: brun, sort, sort, rød, grøn og gul.Det første band (brune) svarer til det første ciffer, der er 1, mens det andet band (sort) repræsenterer det andet ciffer, som er 0. Det tredje bånd (sort) betyder også en 0, hvilket betyder, at cifrene af modstandsværdien er 100. Det fjerde bånd (rød) tjener som multiplikator, som i dette tilfælde er 100, hvilket giver en total modstandsværdi på 10.000 ohm eller 10 kΩ.Det femte bånd (grøn) angiver tolerancen, som er ± 5%, hvilket betyder, at den faktiske modstand kan variere med 5% over eller under den angivne værdi.Til sidst repræsenterer det sjette bånd (gul) temperaturkoefficienten, målt i dele pr. Million pr. Grad Celsius (PPM/° C), med gul svarende til 25 ppm/° C.Dette betyder, at modstanden for hver grad celsius af temperaturændring kan variere med 25 dele pr. Million, hvilket sikrer, at komponenten forbliver relativt stabil, selv i miljøer med svingende temperaturer.

Betydningen af ​​6-båndsmodstanden ligger i sin forbedrede præcision og stabilitet, der er egnet til anvendelser, hvor mindre modstandsændringer kan påvirke kredsløbets ydeevne.Sammenlignet med 4-bånd eller 5-båndmodstande giver tilføjelsen af ​​temperaturkoefficientbåndet et ekstra niveau af pålidelighed, især i miljøer med forskellige termiske forhold.± 5% tolerance sikrer, at modstanden opretholder et rimeligt nøjagtighedsniveau, hvilket forhindrer overdreven afvigelser fra den tilsigtede modstandsværdi.Ved at inkorporere et temperaturkoefficientbånd hjælper 6-båndmodstande med at reducere virkningen af ​​termiske udsving, hvilket sikrer, at elektriske kredsløb forbliver konsistente og pålidelige over tid.

Anvendelser af 10K -modstanden

10K -modstanden er en meget anvendt komponent i elektronik, der betjener mange vigtige roller:

Spændingsfeedback i forstærkere

I operationelle forstærkere (OP-AMPS) spiller en 10K-modstand en rolle i at indstille spændingsforstærkningen ved at give feedback fra output til inverteringsinput.Denne feedback hjælper med at kontrollere amplifikationsfaktoren og sikrer stabilitet i signalbehandling.Ved omhyggeligt at vælge modstandsværdien kan du finjustere forstærkerens ydelse og opnå den ønskede balance mellem gevinst og båndbredde.I præcisionsapplikationer, såsom lydforstærkning og instrumentering, giver denne modstand mulighed for nøjagtig signalgengivelse ved at minimere forvrængning og forbedre linearitet.Det fungerer sammen med andre komponenter som kondensatorer og yderligere modstande til at forme frekvensrespons og filtrere uønsket støj, hvilket yderligere forbedrer den samlede signalkvalitet.

Timing kredsløb

En 10K -modstand bruges ofte i timingkredsløb, hvor det samarbejder med kondensatorer for at definere tidsforsinkelser og svingningsperioder.I applikationer såsom monostable multivibratorer, pulsgeneratorer og 555 timerkredsløb styrer modstanden ladning og udladningshastighed for kondensatoren, der direkte påvirker timingegenskaberne.Dette bruges i applikationer, der kræver præcis generering af forsinkelse, såsom urimpulser, frekvensmodulation og udbredelse af kredsløb.Modstandens værdi bestemmer, hvor hurtigt kondensatoren oplades eller udledes i nøjagtigt indstilling af tidskonstanter.Ved at justere modstandsværdien kan du ændre kredsløbets timingadfærd uden at skulle ændre andre hovedkomponenter og tilbyde fleksibilitet og lette designmodifikation.

Spændingsregulering

I spændingsreguleringskredsløb anvendes en 10K -modstand ofte til at hjælpe med at opretholde en stabil udgangsspænding i lineære regulatorer, hvilket sikrer ensartet strømforsyning til følsomme elektroniske komponenter.Det vises ofte i feedback -løkker, hvor det hjælper med at indstille referencespændinger eller justere udgangsspændinger i spændingsregulator ICS såsom LM317.Ved at tilvejebringe en kontrolleret sti til strømstrøm hjælper det med at minimere udsving, der ellers kan påvirke ydelsen af ​​mikrokontrollere, sensorer eller andre præcisionskomponenter.I nogle designs spiller det også en rolle i belastningsbalancering og reduktion af overdreven strømtrækning, hvilket forbedrer energieffektiviteten.Tilstedeværelsen af ​​en 10K -modstand i spændingsreguleringskredsløb bidrager til forbedret pålidelighed, hvilket reducerer risikoen for spændingspidser eller dråber, der kan føre til funktionsfejl.

Nuværende sensing

En 10k -modstand bruges ofte i aktuelle sensing -applikationer, hvor det hjælper med at konvertere strømstrømmen til et målbart spændingsfald.Dette er nyttigt i batteristyringssystemer, motorstyringskredsløb og strømovervågningsapplikationer, der kræver præcis strømmåling.Ved at placere modstanden i serie med en belastning, kan spændingsfaldet over det måles og bruges til at bestemme strømmen, der strømmer gennem kredsløbet, efter OHMs lov (V = IR).Denne metode gør det muligt for mikrokontrollere eller andre overvågningssystemer at spore strømforbrug, opdage fejl eller implementere beskyttelsesforanstaltninger.10K -værdien vælges baseret på de krævede følsomheds- og effektafviklingsovervejelser, hvilket sikrer nøjagtighed uden at påvirke kredsløbets ydeevne.

Temperaturfølelse

I temperaturfølende applikationer anvendes en 10K -modstand almindeligvis i forbindelse med termistorer til at danne et spændingsdeler kredsløb, der giver mikrokontrollere mulighed for at måle temperaturvariationer.Termistoren, hvis modstand ændrer sig med temperaturen, fungerer med den fast værdi-modstand for at skabe en variabel spændingsudgang, der svarer til temperaturændringer.Denne teknik er vidt brugt i digitale termometre, HVAC -systemer og industriel temperaturovervågning.10K-modstanden sikrer, at spændingsændringerne forbliver inden for et målbart interval for analog-til-digitale konvertere (ADC'er), hvilket forbedrer nøjagtigheden af ​​temperaturaflæsninger.Ved at vælge den passende modstandsværdi kan du optimere følsomheden og præcisionen af ​​målesystemet.

Signalfiltrering

En 10K -modstand er ofte integreret i signalfiltreringskredsløb for at fjerne uønsket støj og forbedre klarheden af ​​signaler i lyd, datakommunikation og sensorapplikationer.Det vises ofte i lavpas, højpas og båndpasfiltre, der arbejder sammen med kondensatorer for at bestemme cutoff-frekvensen af ​​filteret.I lydkredsløb hjælper det for eksempel med at eliminere højfrekvent støj, der kan forringe lydkvaliteten.I datakommunikationssystemer hjælper det med at forebygge signalforvrængning og forbedre transmissionens pålidelighed.Ved omhyggeligt at vælge modstanden og kondensatorværdierne kan du skræddersy filterresponsen for at matche specifikke applikationskrav, hvilket sikrer optimal signalintegritet.

Spændingsdelere

En af de mest anvendelser af en 10K -modstand er i spændingsdelere -kredsløb, hvor det hjælper med at nedbryde spændinger til niveauer, der er egnede til mikrokontrollere, sensorer og andre elektroniske komponenter.En spændingsdelere består af to modstande forbundet i serie, hvor 10K -modstanden ofte er en af ​​dem, hvilket hjælper med at skabe en ønsket udgangsspænding ved at dele indgangsspændingen forholdsmæssigt.Denne teknik er vidt brugt i batteridrevne enheder, ADC-kredsløb og niveau-skiftende applikationer.Ved at vælge passende modstandsværdier kan du opnå præcise spændingsniveauer uden at kræve kompleks spændingsreguleringskredsløb.10K-modstanden spiller en rolle i at sikre en forudsigelig og stabil spændingsafdeling i mange elektronik med lav effekt.

Pulle-up/pull-down modstande

I digital elektronik bruges en 10K-modstand ofte som en pull-up eller pull-down modstand for at sikre stabile logiske niveauer og forhindre flydende input.Flydende input kan forårsage uberegnelig opførsel hos mikrokontrollere og logiske kredsløb, hvilket fører til utilsigtede signaltilstande.Ved at tilslutte en 10 kΩ modstand mellem en inputstift og enten tilførselsspændingen (pull-up) eller jord (pull-down) opretholdes et defineret spændingsniveau, når der ikke er noget aktivt signal.Denne applikation er almindelig i knapgrænseflader, GPIO (generelle formål input/output) pins og I2C kommunikationslinjer.Værdien på 10 kΩ er et standardvalg, fordi den giver en balance mellem strømforbrug og signalintegritet, hvilket sikrer pålidelig drift uden overdreven strømtrækning.

LED -strømbegrænsning

En 10k -modstand bruges ofte i LED -kredsløb til at begrænse mængden af ​​strøm, der strømmer gennem LED, og ​​forhindrer den i at tegne for meget strøm og blive beskadiget.LED'er kræver en kontrolleret strøm for at fungere effektivt, og uden en strømbegrænsende modstand kunne de overophedes og brænde ud.Ved at placere en 10 kΩ -modstand i serie med LED er strømmen begrænset til et sikkert niveau, hvilket sikrer, at LED fungerer inden for dens nominelle specifikationer.Dette er vigtigt i batteridrevne enheder, hvor energieffektivitet er en prioritet.Brug af en korrekt beregnet modstandsværdi kan hjælpe med at kontrollere LED's lysstyrke, hvilket gør 10K -modstanden til en vigtig komponent i design af LED -indikatorer, displaypaneler og belysningssystemer.

Forspændingstransistorer

I transistorbaserede forstærkerkredsløb bruges en 10K-modstand ofte til forspænding, hvilket sikrer, at transistoren fungerer inden for sin tilsigtede driftsregion.Forspændingsmodstande hjælper med at indstille den korrekte basisspænding i bipolære forbindelsestransistorer (BJT'er) eller portspændingen i felteffekttransistorer (FET'er), hvilket giver dem mulighed for at fungere effektivt i amplifikation eller skifteapplikationer.Uden ordentlig forspænding kan transistorer enten undlade at tænde fuldstændigt eller gå ind i mætning, hvilket fører til signalforvrængning eller ydelsesinstabilitet.10K -modstanden tilvejebringer en stabil referencespænding, der tillader konsekvent transistordrift i kredsløb, såsom lydforstærkere, RF -forstærkere og skiftende regulatorer.Ved at vælge en passende modstandsværdi kan du optimere ydelsen, mens du opretholder effekteffektivitet og minimerer unødvendig strømafledning.

Konklusion

10K -modstanden er en grundlæggende, men vigtig del af elektroniske kredsløb, der hjælper dem med at arbejde glat og pålideligt.Ved at forstå, hvordan man finder en efter sin farvekode og kender dens anvendelser, kan du lave bedre kredsløb.Uanset om det bruges i enkle opsætninger eller komplekse enheder, er 10K -modstanden nøglen til opbygning og fiksering af elektronik, hvilket giver stabilitet og nøjagtighed, uanset hvor den bruges.
