Demorgan's sætninger forklarede: forenkling af logiske udtryk for bedre kredsløbsdesign

Denne guide forklarer DeMorgan's sætninger, som er to enkle, men kraftfulde regler i logik.Disse regler hjælper dig med at ændre eller vende logiske udsagn for at gøre dem lettere at forstå eller arbejde med.I denne vejledning lærer du, hvad disse sætninger er, hvordan de arbejder med logiske porte som og, eller, og ikke, og hvordan man bruger en metode kaldet "bøjningsbrydende" teknik til at gøre komplekse logiske udtryk enklere.Med lette eksempler og trin-for-trin-tip hjælper denne guide dig med at bruge DeMorgan's sætninger på den rigtige måde, så dine kredsløb fungerer bedre og hurtigere.

Katalog

Hvad er Demorgan's sætninger?

Demorgan's sætninger er to vigtige regler i boolsk algebra.Boolsk algebra er en måde at arbejde på med logik ved at bruge ting som "sandt" eller "falsk" eller 1s og 0s, som ofte bruges i computere.Disse sætninger blev opkaldt efter Augustus de Morgan, en britisk matematiker, der boede i 1800 -tallet.Han hjalp folk med at forstå, hvordan de skulle ændre og forenkle logiske udtryk.Disse regler fortæller os, hvordan vi vipper eller ændrer logiske udsagn på en smart måde.Hvis du tager en logisk erklæring og ønsker at finde det modsatte (eller komplement), kan du bruge Demorgan's sætninger til at gøre det lettere.Ideen er, at du kan skifte og til eller eller eller til og og derefter sætte en ikke (et "nej" eller "modsat") på hver del af erklæringen.Dette gør det lettere at forstå eller arbejde med kompliceret logik.

Selvom dette måske lyder som bare matematik, er det faktisk meget nyttigt i livet, især inden for elektronik og computere.Mange bruger disse regler, når de designer ting som kredsløb, som er de små dele inde i computere og andre enheder, der får alt til at fungere.Ved at bruge DeMorgan's sætninger kan de få det samme kredsløb til at gøre det samme job, men med færre dele.Dette hjælper kredsløbet med at arbejde hurtigere og bruge mindre strøm.Når et kredsløb har færre dele, bliver det også billigere at gøre og mere pålidelig.Det betyder, at det er mindre sandsynligt, at det går i stykker eller har problemer.Det er også bedre for miljøet, fordi det sparer energi.Fordi de er så nyttige, lærer mange om disse sætninger i skoler, når de studerer logik eller elektronik.

Forståelse af gruppekomplementering

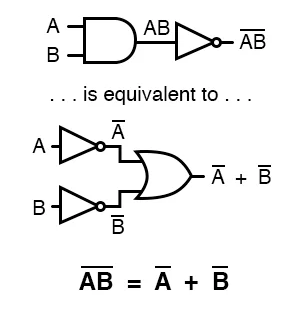

Figur 2. Demorgan's sætning for gruppekomplementering

For at anvende Demorgans sætninger korrekt er det vigtigt at forstå, hvordan komplementering fungerer, især når det anvendes til en gruppe af variabler.At komplementere en enkelt variabel (som en at blive en ′ eller ā) blot vipper sin logik: sand bliver falsk, og falsk bliver sand.Men når komplementet dækker en gruppe som (AB) ′, ændrer den, hvordan hele udtrykket evalueres.I (AB) ′ udfører du først og betjeningen mellem A og B, og tag derefter komplementet til resultatet.Det er forskelligt fra A′b ′, hvor hver variabel suppleres før og driften.Denne sondring betyder noget.Behandling af (AB) ′ og A′b ′ som det samme kan føre til forkert kredsløbsadfærd.At forstå, hvordan og hvornår man skal anvende komplementet, sikrer, at den tilsigtede logik er bevaret, især under kredsløbssimplifikation.

Logikporte og hvordan Demorgan's sætninger gælder?

Logikporte er de grundlæggende dele, der bruges til at bygge digitale systemer, som computere og andre elektroniske enheder.Hver type gate udfører en simpel opgave baseret på noget kaldet boolsk logik, som er en slags matematik, der kun bruger to værdier: sand (1) og falsk (0).

Her er de tre mest almindelige typer af logiske porte:

• Og gate: Denne port giver kun en ægte output, hvis alle dens input er sande.Hvis selv et input er falskt, vil resultatet være falskt.

• Eller gate : Denne port giver en ægte output, hvis mindst en af ​​dens input er sandt.Resultatet er kun falsk, når alle input er falske.

• Ikke gate: Denne port tager kun et input og vipper den.Hvis input er sandt, bliver output falsk, og hvis det er falsk, bliver output sandt.

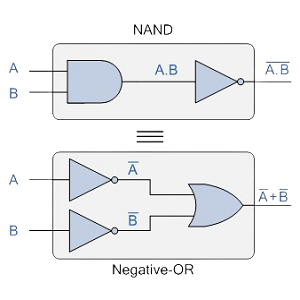

Nu er Demorgan's sætninger regler, der hjælper os med at forstå, hvordan forskellige porte kan relateres til hinanden.Disse regler er meget nyttige, når du designer digitale kredsløb.Sådan fungerer de.EN Nand Gate er som at udføre en og operation først og derefter vende resultatet (ikke).Men ifølge DeMorgan's sætning er dette det samme som at tage hvert input, vende dem først (ikke) og derefter sætte dem i en eller port.Så en NAND -port fungerer den samme som en eller port med hver indgang vendt.EN Nor Gate er som at udføre en OR -operation og derefter vende resultatet (ikke).Dette er det samme som at tage hvert input, vende dem først (ikke) og derefter sætte dem i en og gate.Så en Nor Gate fungerer det samme som en og gate med hver input vendt.

De to kerneregler for DeMorgan's sætninger

Demorgan's sætninger er to vigtige regler inden for logik og elektronik, der hjælper os med at omskrive og forenkle komplekse logiske udsagn.Disse regler er især nyttige, når vi arbejder med logiske porte i kredsløb.

Her er de to grundlæggende regler:

1. Det modsatte (eller ej) af A og B er det samme som ikke A eller ikke B:

(AB) ′ = A ′ + B ′

Dette betyder, at hvis du har en situation, hvor to ting (A og B) begge skal ske, og du vil have det modsatte af det, kan du i stedet sige, at mindst en af ​​dem ikke sker.

2. Det modsatte (eller ej) af A eller B er det samme som ikke A og ikke B:

(A + b) ′ = a′b ′

Dette betyder, at hvis du siger, at enten A eller B kunne ske, og du vil have det modsatte af det, er det det samme som at sige, at både A og B ikke sker.

Disse regler er nyttige, fordi de hjælper os med at gøre logiske udtryk enklere.I stedet for at håndtere en ikke anvendt på en gruppe af variabler, kan vi omdanne det til et nyt udtryk, der er lettere at forstå eller arbejde med.De bruger disse regler til at skabe enklere og mere effektive design ved at reducere antallet af nødvendige logiske porte.Det sparer tid, plads og strøm især vigtig i ting som computerchips og små elektroniske enheder.Så kort sagt hjælper Demorgan's sætninger med at gøre kompliceret logik til noget lettere at styre og bruge i dine designs.

Den bås-breaking-teknik

Den bar-breaking-teknik er en let og visuel måde at bruge Demorgan's sætninger på.I digital logik ser vi nogle gange en bar (som en linje) skrevet over et helt udtryk.Denne bjælke betyder, at hele udtrykket suppleres eller omvendes (hvilket er som at sige "ikke").Den bar-breaking-teknik viser os, hvordan vi omskriver disse udtryk på en enklere måde ved at "bryde" baren i mindre dele.

Sådan fungerer det: Når du ser en linje eller bar (kaldet en komplementbjælke) over en gruppe af variabler og en logisk operation, kan du bruge en regel til at ændre udtrykket.Hvis komplementlinjen er over en og betjening (hvor to variabler multipliceres sammen, som AB), ændrer du og til et OR (tilføjelsessymbol), og du ændrer også hver variabel til det modsatte eller komplement.For eksempel bliver (AB) ′ A ′ + B ′.Linjen over AB beder os om at tage det modsatte af både A og B og ændre og til en OR.

På den anden side, hvis komplementelinjen er over en OR -operation (hvor to variabler tilføjes sammen, som A + B), gør du det modsatte.Du ændrer eller til en og og komplementerer hver variabel.Så (a + b) ′ bliver a′b ′.

Forenkling af boolsk logik med Demorgan's sætninger

Når man forenkler boolske udtryk, kan anvendelse af Demorgan's sætninger i høj grad reducere kompleksiteten.Lad os se på følgende udtryk: (A + (BC) ′) ′.For at forenkle det trin for trin begynder vi med at anvende Demorgan's sætning på det ydre supplement.Dette omdanner udtrykket til A ′ · ((BC) ′) ′.Dernæst forenkler vi det dobbelte komplement, der annullerer, hvilket giver os en ′ · f.Kr.Så det originale komplekse udtryk forenkler pænt til A′BC.

Denne reduktion eliminerer unødvendig kompleksitet og forbedrer kredsløbseffektiviteten.Den forenklede version kræver færre logiske porte og giver mulighed for hurtigere behandling, hvilket er vigtigt i systemer og indlejrede enheder, hvor ydeevne og plads er begrænset.Det er vigtigt at forstå, at korrekt gruppering i boolske udtryk er nødvendig.Brugen af ​​parenteser og komplementstænger bestemmer rækkefølgen af ​​operationer, og hvis de bruges forkert, kan udtrykket logik ændres helt.

Overvej for eksempel forskellen mellem (AB) ′ og A′b ′.Det første udtryk, (AB) ′, repræsenterer komplementet af resultatet af A og B. I modsætning hertil betyder A′b ′, at A og B hver komplementeres først og derefter og derefter og sammen.Disse udtryk er ikke ækvivalente, og fejlagtigt fortolkning af dem under forenkling kan føre til defekt kredsløbsadfærd.Uanset om du programmerer, design af hardware eller fejlsøgningssystemer, sikrer vedligeholdelse af nøjagtig gruppering, at den boolske ekspression opfører sig som tilsigtet.At være nøje opmærksom på struktur er vigtigt, når man håndterer kompleks eller indlejret logik.

Flere grupperinger og forenklinger

Lad os prøve at gøre udtrykket ((a + b) ′ + c) ′ lettere at forstå ved at nedbryde det trin for trin.Vi forenkler den indvendige del først og arbejder derefter udad ved hjælp af enkle logiske regler.Se først på delen (A + B) ′.I henhold til Demorgan's sætning, når du tager de ikke to ting, der er tilføjet sammen (A + B), ændres det til det ikke af en ganget med ikke B. med andre ord, (A + B) ′ bliver A′b ′.Nu tilslutter vi det tilbage til hovedudtrykket.Så i stedet for ((a + b) ′ + c) ′, har vi nu (a′b ′ + c) ′.

Dernæst anvender vi Demorgan's sætning igen på dette nye udtryk.Ligesom før, når du ikke tager et beløb, ændrer du plus til en multiplikation og tager den ikke af hver del.Så (a′b ′ + c) ′ bliver (a′b ′) ′ · c ′.Nu forenkler vi (a′b ′) ′.Igen ved at bruge DeMorgan's sætning er dette lige det samme som at gå tilbage til den originale form, så (a′b ′) ′ bliver A + B. Så nu er det fulde udtryk (A + B) · C ′.

Denne trin-for-trin-metode hjælper med at sikre, at vi ikke begår nogen fejl.Hvis vi springer over et trin eller ændrer grupperingen på den forkerte måde, kan det føre til et helt andet svar, hvilket kan forårsage problemer, især i situationer, hvor denne logik bruges i systemer som computere eller kredsløb.

Konklusion

Demorgan's sætninger gør det lettere at forstå og ordne kompliceret logik.Ved at lære at vende og til Ors (og vice versa) og bruge ikke korrekt, kan du gøre en rodet logisk erklæring til noget enkelt og nyttigt.Dette hjælper, når man bygger computerdele eller elektroniske systemer, fordi enklere logik betyder færre dele, mindre energiforbrug og færre fejl.Ved hjælp af trin og tip fra denne vejledning kan du med sikkerhed arbejde med logik og design bedre, smartere kredsløb.
