Differentialforstærkere Forklaret: Opbygning og optimering af præcisionssignalkredsløb

Denne guide taler om differentielle forstærkere, specielle kredsløb, der hjælper med at hente forskellen mellem to signaler, mens de ignorerer enhver støj, som begge signaler deler.Det forklarer, hvordan differentielle forstærkere fungerer, hvordan de er bygget ved hjælp af operationelle forstærkere (op-ampere), og hvordan modstande kontrollerer, hvor meget signalet bliver forstærket.Det viser også, hvordan man håndterer svage signaler ved at tilføje buffere, hvordan man designer kredsløbet korrekt, og hvordan man bruger disse forstærkere som komparatorer og automatiske lysafbrydere.Uanset om du arbejder med sensorer, lydsystemer eller kontrolkredsløb, giver denne vejledning dig en klar og enkel forståelse af, hvorfor differentielle forstærkere er så vigtige, og hvordan du bruger dem.

Katalog

Hvad er en differentiel forstærker?

EN Differentialforstærker er en kerne del af mange analoge systemer.Dets hovedfunktion er at forstærke spændingsforskellen mellem to indgangssignaler, mens man ignorerer enhver spænding, der er fælles for begge.Denne selektive forstærkning er det, der gør det så nyttigt i støjende miljøer.Når interferens som elektromagnetisk støj eller kraftlinje brummen påvirker begge input lige, annullerer forstærkeren effektivt det.

Denne evne kaldes afvisning af almindelig tilstand.Et højt fælles-mode-afvisningsforhold (CMRR) sikrer, at forstærkeren kun fokuserer på den sande signalforskel, hvilket hjælper med at bevare nøjagtigheden.For eksempel i medicinsk udstyr som EKG -maskiner er hjertets elektriske signaler små og ofte begravet i støj.En differentiel forstærker ekstraherer disse signaler rent, hvilket muliggør pålidelige aflæsninger.Det samme princip gælder i industrielle eller lydsystemer, hvor præcision og modstand mod støj er vigtige.

Når signaler rejser lange afstande, såsom gennem snoede par kabler i dataindsamlingssystemer, henter begge ledninger lignende interferens.Differentialforstærkeren annullerer denne delte støj og forstærker kun den nyttige signalforskel.På grund af dette er det en nøglekomponent i præcisionselektronik, der bruges i alt fra sensorgrænseflader til lydlyd.

Op-amps i differentiel forstærkning

En op-amp, en kort til operationel forstærker, er en elektronisk del, der kan gøre små spændingssignaler meget større.Det har to inputstifter: den ene kaldes den ikke-inverterende input (markeret med en "+"), og den anden er det inverterende input (markeret med en "-").OP-AMP sammenligner spændinger ved disse to input og giver en output baseret på forskellen mellem dem.I sig selv har en op-amp en meget høj gevinst, hvilket betyder, at selv en lille spændingsforskel mellem de to input kan skubbe output til dets maksimale eller minimale niveau.Dette gør det for følsomt til de fleste anvendelser.For at løse dette tilføjer vi noget, der kaldes negativ feedback, det er, når en del af output sendes tilbage til inverteringsinput gennem modstande.Dette hjælper op-amp med at holde output på et stabilt og nyttigt niveau.Modstandene kontrollerer, hvor meget op-amp amplificerer forskellen mellem de to input.

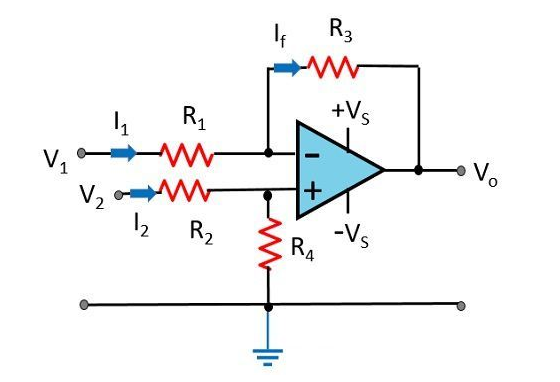

Figur 2. Op-amps i differentiel amplifikation

Figuren viser en speciel opsætning kaldet en differentiel forstærker, undertiden kaldet en diff -forstærker kort.Den bruger fire modstande (R₁, R₂, R₃ og R₄) og to indgangssignaler: V₁ og V₂.OP-AMP ser på, hvor forskellige V₁ og V₂ er og giver en udgangsspænding V₀, der er baseret på denne forskel.Denne form for kredsløb er stor til at hente forskellen mellem to signaler, mens du ignorerer støj eller uønskede signaler, der er de samme på begge input.Derfor bruges det i ting som sensorkredsløb, lydsystemer og måleværktøjer, hvor du har brug for klare og nøjagtige signaler.

Opbygning af en differentiel forstærker med en fast gevinst

Kredsløbsdesign

For at fremstille en differentiel forstærker, der fungerer på en klar og pålidelig måde, skal du bruge en afbalanceret opsætning med fire modstande.Diagrammet viser, hvordan dette gøres ved hjælp af en OP-AMP (operationel forstærker), to indgangsspændinger (V₁ og V₂) og fire modstande: R1, R2, R3 og R4.

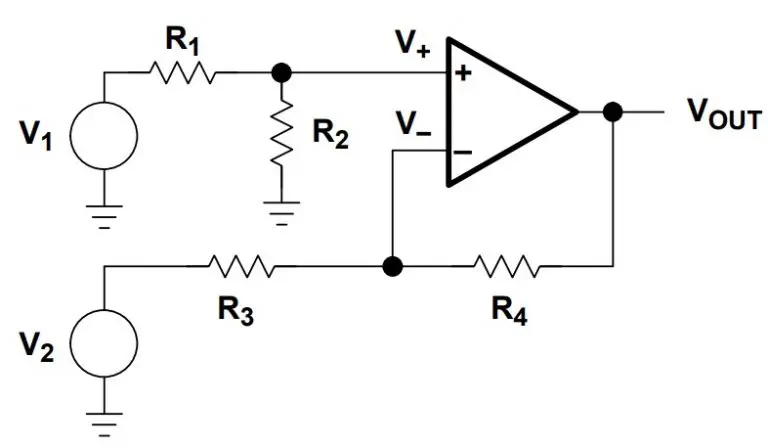

Figur 3. Differentialforstærkerkredsløb med symmetrisk modstandsnetværk

I dette kredsløb sendes den første indgangsspænding, V₁, gennem modstand R1 til invertering af input af op-amp (markeret med et minus tegn).Den anden indgangsspænding, V₂, går gennem modstand R3 til den ikke-inverterende input (markeret med et plustegn).Derefter forbinder modstand R2 det inverterende input til jorden, og modstand R4 forbinder op-AMP's output tilbage til inverteringsindgangen.Denne feedback-loop hjælper op-amp med at kontrollere output og holde forskellen mellem de to indgange stabile.

Hovedideen med denne forstærker er at måle forskellen mellem V₂ og V₁ og multiplicere den forskel med et bestemt beløb, dette kaldes gevinsten.Gevinsten indstilles ved at vælge de rigtige modstandsværdier.Hvis R1 og R3 har den samme værdi, og R2 og R4 også har den samme værdi, fungerer kredsløbet godt og giver en ren, nøjagtig output.At have lige modstande er meget vigtigt.Når modstandene matches, kan kredsløbet ignorere enhver støj eller interferens, der er den samme på begge inputlinjer.Dette kaldes afvisning af almindelig tilstand, og det hjælper med at holde outputsignalet rent.Hvis modstandene ikke matches godt, kan kredsløbet muligvis lade uønskede signaler igennem, hvilket kan ødelægge output.

For at undgå dette skal du bruge modstande med høj præcision, der er meget tæt i værdi, ofte inden for 0,1% af hinanden.I mere avancerede designs, som dem, der findes inde i mikrochips, justeres modstandensværdierne omhyggeligt ved hjælp af lasertrimning for at sikre, at alt er afbalanceret.I andre tilfælde skal du også tænke på temperatur, fordi varme kan ændre, hvordan modstande opfører sig.Så de prøver at vælge modstande, der ikke påvirkes meget af temperaturen eller arrangerer dem på en måde, der holder tingene stabile.Denne enkle type differentieringsforstærker bruges ofte som udgangspunkt for mere komplekse systemer, såsom instrumenteringsforstærkere.Disse kredsløb bruger ekstra dele til at forbedre ydeevnen endnu mere, især når de arbejder med meget små signaler i støjende miljøer.

Beregning af gevinst

Forstærkningen af ​​en differentiel forstærker er et mål for, hvor meget kredsløbet øger forskellen mellem de to indgangsspændinger, V₁ og V₂.Med andre ord, gevinst fortæller os, hvor meget større output der vil blive sammenlignet med forskellen mellem indgangssignalerne.Denne gevinst indstilles af modstandene i kredsløbet specifikt ved at sammenligne værdierne for inputmodstandene og feedback -modstandene.Hvis vi indstiller modstandene på en afbalanceret måde, bliver beregning af gevinsten meget enkel.Lad os sige, at R1 er den samme som R3, og R2 er den samme som R4.Denne form for opsætning kaldes symmetrisk, og det hjælper kredsløbet med at fungere mere præcist.I dette tilfælde ser formlen for forstærkningen af ​​forstærkeren sådan ud:

Denne formel betyder, at forstærkeren tager forskellen mellem V₂ og V₁ og multiplicerer den med det nummer, du får, når du deler R2 med R1.Så hvis R2 er dobbelt så stor som R1, vil output være to gange forskellen mellem V₂ og V₁.

Her er et eksempel:

Hvis V₂ = 3 volt og V₁ = 1 volt, er forskellen 2 volt.

Hvis R2 er 10 kΩ og R1 er 5 kΩ, er forstærkningen 10K / 5K = 2.

Så udgangsspændingen vil være 2 × 2 = 4 volt.

Hvis du gør alle fire modstande de samme (R1 = R2 = R3 = R4), bliver gevinsten 1. Det betyder, at forstærkeren ikke ændrer størrelsen på forskellen, den overfører bare forskellen til output, som den er.Dette er nyttigt, når du bare vil måle eller videregive et signal uden at gøre det stærkere.Nogle gange har du dog brug for output for at være stærkere, især hvis indgangssignalerne er meget små.For at gøre dette kan du gøre R2 og R4 større end R1 og R3.Dette øger gevinsten og gør outputsignalet større.For eksempel, hvis R2 er ti gange større end R1, er forstærkningen 10, og output er ti gange indgangsforskellen.

Men stigende gevinst har også ulemper.En høj gevinst kan også gøre uønskede signaler, som støj eller interferens, stærkere.Det kan endda få små spændingsfejl til at se store ud.Dette kan gøre forstærkerens output støjende eller unøjagtige.Så det er vigtigt at vælge modstandsværdierne omhyggeligt, så gevinsten er høj nok til at se signalet tydeligt, men ikke så højt, at det skaber problemer.OP-AMPS er heller ikke perfekte.De kan have små indbyggede fejl, der ændrer, hvordan kredsløbet fungerer.For eksempel kan op-amp muligvis producere en lille output, selv når inputene er nøjagtigt de samme.Dette kaldes offset spænding.Et andet almindeligt problem er biasstrøm, som er en lille strøm, der strømmer ind i inputstifterne og kan skifte spændinger lidt.For at løse eller reducere disse problemer skal du justere kredsløbet efter at have bygget det (kaldet trimming), tilføj ekstra komponenter for at annullere fejl (offset nulling) eller bruge specielle op-ampere, der er designet til at være meget nøjagtige og stabile..

Inputimpedans og buffering

En grundlæggende differentieringsforstærker er et enkelt og nyttigt kredsløb.Det øges (forstærker) forskellen mellem to indgangsspændinger og ignorerer alt, hvad der er det samme på begge dele.Men dette enkle design har et problem, når det forbindes til svage eller højimpedanssignalkilder (som nogle sensorer).Problemet kommer fra inverteringsinput fra forstærkeren.På grund af hvordan kredsløbet fungerer, fungerer dette input som en virtuel jord, hvilket betyder, at det kan trække strøm fra signalkilden.

Hvis signalkilden ikke kan give meget strøm som nogle sensorer eller delikate kredsløb, kan dette ændre signalet.Signalet kan blive mindre (svagere) eller forvrænget, hvilket betyder, at forstærkeren giver et forkert resultat.For at løse dette skal du bruge spændingsfølgere, også kaldet pufferforstærkere, ved hvert input.Dette er specielle forstærkerkredsløb, der ikke øger spændingen, men de har en meget høj inputimpedans og en lav outputimpedans.Det betyder, at de ikke trækker meget strøm fra signalkilden, så signalet forbliver det samme.Bufferen videregiver bare signalet uden at ændre det.Når du tilføjer disse spændingsfølgere til differentieringsforstærkeren, får du et bedre kredsløb kaldet en tre-op-amp-instrumenteringsforstærker.Denne nye version har en meget høj inputimpedans, så den fungerer godt med svage signaler.

Du kan også indstille forstærkningen (hvor meget signalet forstærkes) ved hjælp af eksterne modstande.Det blokerer også for støj og giver et rent, nøjagtigt signal.Disse forbedrede forstærkere bruges i præcise job, som at læse små signaler fra termistorer, stammemålere eller medicinske sensorer.Disse signaler er ofte meget små (som mikrovolt) og skal forstærkes tydeligt, selv på støjende steder.For at sikre, at forstærkeren fungerer bedst, er det fysiske design af kredsløbet også vigtigt.Mange bruger specielle layout -tricks, som afskærmning af dele af kredsløbet til at blokere uønskede signaler og holde ledninger korte for at undgå problemer med uønsket kapacitet.Dette hjælper forstærkeren med at fungere godt, selv med meget små eller hurtige signaler.

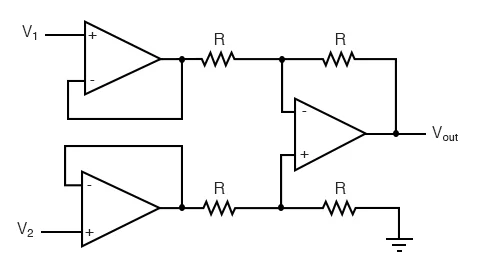

Figur 4. Tre-op-AMP-instrumenteringsforstærker med inputbuffere

Figuren viser en tre-op-amp-instrumenteringsforstærker.De to første op-ampere fungerer som buffere, der modtager indgangssignalerne V1 og V2 og videresender dem uden at trække strøm fra kilderne.Disse bufret signaler passerer derefter gennem modstande og konvergerer ved den tredje op-amp, der fungerer som en differentiel forstærker.Denne sidste fase trækker det ene input fra den anden for at producere udgangsspændingen vout.Denne konfiguration forbedrer signalintegriteten og er velegnet til håndtering af svage eller følsomme signaler sikkert.

Differentialforstærkere applikationer

Komparatorer

I nogle kredsløb bruger vi en type forstærker kaldet en differentiel forstærker uden nogen feedback.Når vi gør dette, bliver det en komparator.En komparator er en enhed, der hurtigt kontrollerer, hvilke af to spændinger der er større.Når den først foretager sammenligningen, ændrer den output til enten en høj eller lav spænding, næsten som en simpel switch.Denne form for on-or-off adfærd er meget nyttig i digitale systemer og automatiske kontrolkredsløb.Et eksempel er en nul-krydsende detektor.Det ser et AC (vekslende strøm) signal og ændrer dets output, når signalet går gennem nul volt.Dette er nyttigt til timing og kontrol af ting, der afhænger af signalets fase.

Sammenligninger er også vigtige i enheder kaldet analog-til-digital konvertere (ADC'er).Disse konvertere ændrer signaler (som lyd eller temperatur) til digitale numre, som computere kan forstå.Sammenligneren hjælper ved at sammenligne det skiftende signal med en fast referencespænding.Selvom almindelige op-ampere (operationelle forstærkere) kan fungere som komparatorer i enkle kredsløb, er der specielle komparatorchips, der er lavet lige til dette job.Disse specielle chips er hurtigere og mere nøjagtige.De kan også omfatte ekstra funktioner, såsom hysterese (som hjælper med at undgå at skifte for ofte på grund af små ændringer eller støj) og åbne indsamler (hvilket gør det lettere at oprette forbindelse til digitale kredsløb).

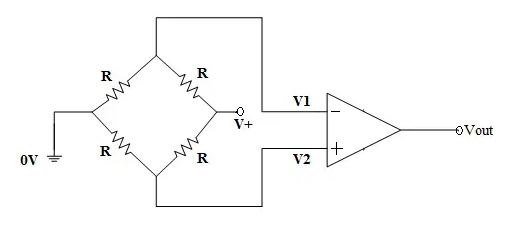

Figur 5. Comparator Circuit ved hjælp af en Wheatstone Bridge -konfiguration

Figuren illustrerer et komparatorkredsløb med en klassisk Wheatstone Bridge -konfiguration.Fire lige modstande r danner bro -netværket, hvilket skaber en afbalanceret tilstand, når alle komponenter er symmetriske, og input er på 0 volt.Spændingerne fra broarmene, mærket V1 og V2, føres ind i henholdsvis invertering og ikke-inverterende input fra en komparator.Under afbalancerede forhold er V1 og V2 lige, hvilket resulterer i en nuludgang.Enhver ubalance i broen, såsom en ændring i en modstand på grund af temperatur eller belastning, vil producere en spændingsforskel mellem V1 og V2, hvilket får komparatoren til at skifte output i overensstemmelse hermed.

Lysfølsomme switches

Lysfølsomme switches er anvendelser af differentielle forstærkere, der muliggør automatisk kontrol af elektriske enheder som respons på forskellige omgivende lysniveauer.Disse kredsløb bruger ofte en lysafhængig modstand (LDR), en komponent, hvis modstand ændrer sig baseret på intensiteten af ​​lys, der falder på den.Ved at integrere en LDR i et spændingsdelerenetværk bliver det muligt at konvertere lysintensitet til et tilsvarende spændingssignal.Kernefunktionen af ​​en sådan switch er afhængig af en differentiel forstærker, der modtager to input: den ene fra spændingsdeleren, der indeholder LDR og den anden fra en referencespænding.Referencespændingen kan gøres justerbar ved hjælp af en variabel modstand (VR1) eller potentiometer.Denne konfiguration gør det muligt at indstille lysintensitetstærsklen, hvor kontakten vil aktivere eller deaktivere den tilsluttede belastning.

Når omgivelseslyset ændres, varierer LDR -modstanden og ændrer spændingen ved et input af differentieringsforstærkeren.Når denne indgangsspænding overgår eller falder under referencespændingen, skifter output fra forstærkeren.Denne output bruges til at køre en transistorkontakt, som igen aktiverer en tilsluttet enhed, såsom en lampe, relæ eller ventilator.Inkluderingen af ​​en feedbackmodstand (RF) forbedrer stabiliteten og lydhørheden af ​​forstærkerkredsløbet.I mellemtiden tilvejebringer transistorstadiet, ofte parret med en flyback -diode (D1), den nødvendige strømforstærkning og beskytter mod spændingsspidser, når der anvendes induktive belastninger som relæer.

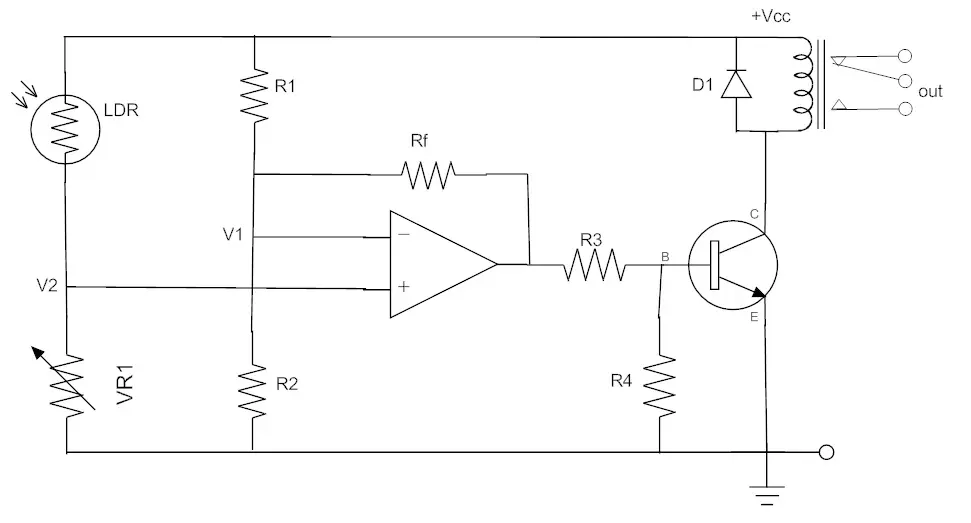

Figur 6. Lysfølsom switch ved hjælp af en differentiel forstærker og LDR

Figuren illustrerer et lysfølsomt switch-kredsløb baseret på en differentiel forstærker.En lysafhængig modstand (LDR) og en fast modstand (R1) danner en spændingsdelere, der giver en variabel spændingsindgang (V1) til den inverterende terminal for den operationelle forstærker.Den ikke-inverterende input modtager en referencespænding (V2), der er indstillet ved hjælp af en variabel modstand (VR1) i serie med modstand R2.Differentialforstærkeren sammenligner disse input med dens output forbundet til bunden af ​​en transistor gennem en modstand (R3).Når lysintensiteten ændres, således at V1 krydser tærsklen, der er indstillet af V2, skifter forstærkerudgangsstaterne og tænder eller slukker transistoren.Dette kontrollerer igen en tilsluttet relæspole, der er angivet i diagrammet med en outputforbindelse.En diode (D1) anbringes parallelt med relæspolen for at beskytte mod spændingsspidser.Modstand R4 tjener som en rulle til transistorens base.Det samlede kredsløb muliggør automatisk switching baseret på omgivende lysforhold.

Fordele ved forskellige forstærkere

• Fremragende støjafvisning: Differentialforstærkere er designet til at forstærke forskellen mellem to indgangssignaler, mens de ignorerer enhver spænding, der er fælles for begge.Dette gør dem meget effektive til at afvise elektromagnetisk interferens og støj, der påvirker begge inputlinjer lige, en vigtig fordel i miljøer med en masse elektrisk støj, såsom fabrikker eller nær kraftledninger.

• Høj nøjagtighed: Disse forstærkere tilbyder fremragende linearitet, hvilket betyder, at output er direkte proportional med indgangsspændingsforskellen med meget lidt forvrængning.Dette gør dem ideelle til systemer, der kræver høj præcision, som lydudstyr, dataindsamlingssystemer eller videnskabelige instrumenter, hvor selv små unøjagtigheder kan gå på kompromis med ydelsen.

• Alsidig design: Med enkle ændringer af deres kredsløbskonfiguration kan differentielle forstærkere bruges i en række roller, såsom basale forstærkere, spændingskomparatorer, spændingsfølgere (buffere) eller som byggesten i mere avancerede instrumenteringssystemer.Denne fleksibilitet gør dem til et populært valg i mange analoge design.

• Forbedrer signalkvaliteten tidligt: Ved at forstærke det ønskede signal og afvise støj tidligt i signalkæden hjælper differentielle forstærkere med at sikre, at et rent signal føres gennem resten af ​​systemet.Dette reducerer behovet for kompleks filtrering eller digital korrektion nedstrøms, sparer behandlingskraft og forbedrer den samlede system pålidelighed.

• Pålidelig i barske omgivelser: På grund af deres støjafvisning og præcision bruges differentielle forstærkere i vid udstrækning i high-stakes miljøer som luftfartssystemer, medicinsk udstyr og laboratorieudstyr.På disse felter er nøjagtige og stabile målinger vigtige, og differentielle forstærkere hjælper med at opretholde signalintegritet, selv under udfordrende forhold.

Konklusion

Differentialforstærkere er vigtige værktøjer inden for elektronik, fordi de hjælper dig med at forstærke det rigtige signal og slippe af med uønsket støj.De arbejder ved at øge forskellen mellem to indgangsspændinger og ignorere alt, hvad der er det samme på begge dele.Du lærte, hvordan op-ampere bruges til at fremstille disse forstærkere, og hvordan matchende modstandsværdier er nøglen til at holde kredsløbet nøjagtigt.Vi forklarede også, hvordan man øger forstærkerens indgangsmodstand ved at bruge buffere, hvilket hjælper, når du arbejder med små eller svage signaler.Disse forstærkere kan også bruges som komparatorer og smarte lysafbrydere, hvilket viser, hvor nyttige og fleksible de er.At vide, hvordan de fungerer, hjælper dig med at opbygge bedre og mere pålidelige kredsløb.
