Digital faselåst loop (DPLL): Design, komponenter og operationer

Denne guide udforsker den digitale faselåste loop (DPLL), en vigtig del af moderne digitale kredsløb, der er kendt for sin nøjagtighed og pålidelighed.DPLL spiller en rolle i opgaver som modulation, demodulation og synkronisering på tværs af forskellige brancher.Ved at nedbryde sine komponenter og hvordan den fungerer, fremhæver denne artikel DPLLs design, funktioner og fordele i forhold til traditionelle analoge systemer.

Katalog

Udforskning af udstyr

Den digitale faselåste loop (DPLL) står som et væsentligt element i moderne teknologi, drevet af gennembrud inden for digital kredsløbsteknologi.Dens alsidige applikationer inkluderer modulation, demodulering, frekvenssyntese, FM -stereoafkodning, synkronisering af farvesubærere og billedbehandling.Disse enheder skinner for deres pålidelighed, kompakthed og omkostningseffektivitet, hvilket effektivt overvinder de iboende ulemper ved analoge faselåste sløjfer, såsom DC-drift, enhedsmætning og modtagelighed for effekt og temperaturfluktuationer.Evnen til at håndtere diskrete prøver bidrager effektivt til udbredt vedtagelse.En unikt fungerer en faselåst loop som et fase-feedback-kontrolsystem, hvor en DPLL viser sig at være overlegen ved at anvende diskrete digitale signaler til håndtering af fejl snarere end kontinuerlige analoge spændinger, hvilket fører til beskrivelsen som all-digitale faselåste sløjfer (DPLL'er).

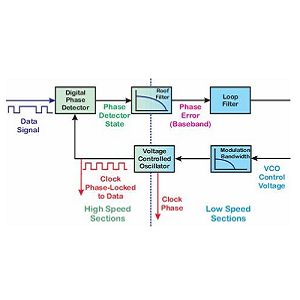

En DPLL er sammensat af komponenter: fase referencekstraktionskredsløb, krystaloscillator, frekvensdeler, fase -komparator og puls kompensationsport.Frekvensdelerens output stemmer overens med den ønskede frekvens, da fase -komparatoren opmærksomt undersøges referencesignalet.Hvis der observeres en højere lokal frekvens, fjernes pulser strategisk for at reducere frekvensen, mens hvis frekvensen er utilstrækkelig, tilsættes pulser for at forfine synkronisering.En stærk DPLL omfatter en digital fase detektor (DPD), et digitalt loopfilter (DLF) og en digital spændingsstyret oscillator (DCO).År med eksperimentering og anvendelse har ført til, at ingeniører afslører de ekspansive kapaciteter i DPLL'er i forskellige industrielle felter og giver dybtgående indsigt i deres drift og forfining.

Digital fase detektor (DPD)

En nøglekomponent i DPLL er den digitale fase-detektor, også kendt som samplingfasedetektoren, til sammenligning af fasen af ​​indgangssignalet med udgangen fra den spændingsstyrede oscillator.Den resulterende udgangsspænding, der afspejler faseforskellen, guider loopens justeringsprocesser.Digitale fase-detektorer findes i forskellige typer: nul-krydsning, flip-flop, bly-lag og Nyquist-satsudtagningsdetektorer.

Digital Loop Filter (DLF)

Digital Loop -filteret spiller en rolle i støjreduktion og raffinering af loopens responstid.Dets funktion som et korrigerende element er betydelig, der gentager pligten for dets analoge kolleger.Bevidst design og udvælgelse af den digitale filterstruktur er vigtige for at styrke DPLL til at opfylde sine ydelsesmål.

Digital spændingskontrolleret oscillator (DCO)

Den digitale spændingsstyrede oscillator, sommetider benævnt et digitalt ur, fungerer på samme måde som en analog VCO, der genererer en output som en sekvens af pulser.DLF styrer tidspunktet for disse pulser ved at sende justeringssignaler, der påvirker den efterfølgende prøveudtagningsperiode i forhold til forudgående ændringer.Denne iterative feedback -loop har gennemgået forfining gennem både empiriske studier og teoretiske forbedringer, hvilket etablerer et fundament for utallige moderne anvendelser.

Digital faselåst loop-operationer

En digital faselåst sløjfe gennemgår en grundig proces designet til at opnå omhyggelig synkronisering af frekvenser:

Dynamik af signalsammenligning

Oprindeligt indtaster indgangssignalet og lokale oscillatorsignaler, konceptualiseret som sinus og kosinus, en evalueringsfase inden for den digitale fase -detektor.Detektoren giver en udgangsspænding, der spejler fase -uoverensstemmelsen mellem disse signaler.Denne fase -sammenligning svarer til den komplicerede proces med at indstille et musikinstrument, der kræver justeringer for at opretholde harmonisk balance for symmetri og nøjagtighed.

Frekvensjusteringsprocessen

Derefter træder det digitale loopfilter ind for dygtigt for at rense detektorens output af højfrekvent støj.Dette polerede signal justerer DCO'erne (digitalt kontrolleret oscillator) indgangsspænding, hvilket subtilt påvirker den lokale oscillators frekvens.Systemet vedrører ethvert frekvensmisbrug, bruger systemet et lavpasfilter, der gør det muligt for DCO at tynge mod justering.Denne adaptive mekanisme spejler den igangværende årvågenhed, der findes i komplekse miljøer, såsom lufttrafikstyring, hvor evig finjustering sikrer problemfri operationer.

Synkroniseringspræstation og vedligeholdelse

Når det lokale oscillatorsignal er i overensstemmelse med inputfrekvensen, fjernes faseforskellen, hvilket genererer et konsistent DC -output fra både fasedetektoren og loopfilteret.Efter stabilisering af sin hyppighed fører DCO loopen ind i en synkroniseret "Locked State."Denne balance er vidne til, at loopens egnethed til konsistens, der minder om den stabile funktionalitet i energitil, kræver kontinuerlig synkronisering for at undgå kaos.Den detaljerede progression af denne procedure understreger den digitale faselåste loops rolle i teknologiske systemer, der er dygtige til at opnå synkronisering midt i skiftende forhold.
