EP1C4F324C7N FPGA: datablad, funktioner, programmering og specifikationer

Denne vejledning handler om EP1C4F324C7N, en type FPGA -chip lavet af Intel.Det er fantastisk til projekter, der har brug for stærk ydelse, men også er nødt til at forblive inden for budgettet.I denne artikel lærer du, hvad denne chip kan gøre, hvordan den fungerer, hvor den bruges, og hvordan man programmerer den.Uanset om du arbejder på elektronik til biler, fabrikker eller endda hjemmeenheder, vil denne vejledning hjælpe dig med at forstå, hvorfor EP1C4F324C7N er et smart og fleksibelt valg.

Katalog

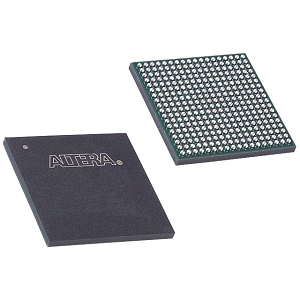

EP1C4F324C7N Oversigt

De EP1C4F324C7N er en del af Intels Cyclone® FPGA-serie, specifikt designet til omkostningseffektive applikationer, der kræver en god balance mellem ydeevne og lave omkostninger.Denne FPGA har 4.000 logiske elementer og 400 logiske array -blokke (LABS), der giver robuste kapaciteter til moderat kompleksitetsdesign.Det inkluderer 76,5 kilobits total RAM og understøtter op til 249 I/O -stifter, hvilket gør det meget alsidigt til forskellige grænsefladebehov.EP1C4F324C7N er opereret med frekvenser op til 320 MHz og med et forsyningsspændingsområde fra 1,425V til 1.575V, er EP1C4F324C7N udstyret til at håndtere krævende applikationer.Det understøtter en lang række I/O-standarder, såsom LVTTL, LVCMOS, SSTL-2 og SSTL-3, og er kompatible med eksterne hukommelsestyper som DDR SDRAM, der forbedrer dens anvendelighed i digital signalbehandling, indlejret computing og automatiseringssystemer.

Hvis du ønsker at holde dine operationer i gang med pålidelig teknik, kan det at placere en bulkordre af denne FPGA hos os hjælpe med at sikre, at du har den tilgængelighed og konsistens, du har brug for til dine projekter.

EP1C4F324C7N CAD -modeller

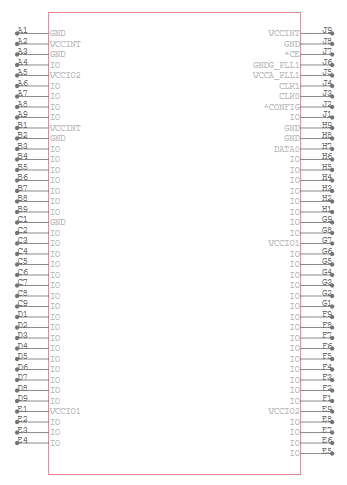

EP1C4F324C7N Symbol

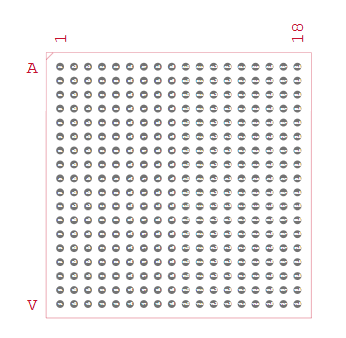

EP1C4F324C7N FOOTPRIM

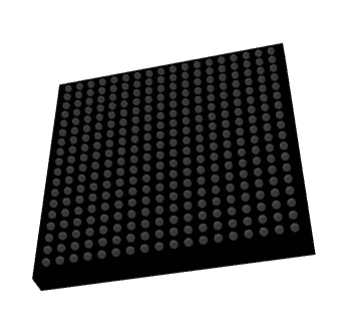

EP1C4F324C7N 3D -model

EP1C4F324C7N -funktioner

• Logiske elementer: FPGA indeholder 4.000 logiske elementer, der muliggør implementering af komplekse logiske kredsløb og digitale funktioner effektivt.

• Logic Array Blocks (Labs): Det inkluderer 400 laboratorier, som er de grundlæggende byggesten til FPGA -arkitekturen, hvilket letter designet af alsidige digitale logiske konfigurationer.

• Samlede rambits: FPGA er udstyret med 76,5 kilobits indlejret RAM, der giver on-chip hukommelsesressourcer til højhastigheds databehandling og opbevaring.

• Antal I/O -stifter: Med 249 brugerkonfigurerbare I/O-stifter understøtter EP1C4F324C7N en lang række grænsefladeindstillinger, tilpasningsdygtige til forskellige signalstandarder og elektroniske komponenter.

• Driftsfrekvens: Det kan fungere ved frekvenser op til 320 MHz, så det kan håndtere højhastighedsberegningsopgaver og processer effektivt.

• Forsyningsspænding: Enheden fungerer inden for et forsyningsspændingsområde fra 1.425V til 1.575V, hvilket sikrer fleksibel og pålidelig strømstyring på tværs af forskellige applikationer.

• Faselåste sløjfer (PLLS): Den har faselåste sløjfer til præcis urstyring til timing-følsomme applikationer.

• Support til flere I/O -standarder: FPGA understøtter forskellige I/O-standarder såsom LVTTL, LVCMOS, SSTL-2 og SSTL-3, hvilket forbedrer dens kompatibilitet med en bred vifte af elektroniske komponenter og systemer.

EP1C4F324C7N -blokdiagram

Diagrammet illustrerer sammenkoblingsstrukturen inden for en FPGA, der specifikt henviser til EP1C4F324C7N Enhed fra Altera Cyclone -serien.Kernen i dette layout er Logikarrayblokke (Labs), som er lodret justerede moduler, der indeholder klynger af logiske elementer, der er ansvarlige for implementering af brugerlogiske funktioner.Hvert laboratorium er forbundet til nærliggende laboratorier gennem direkte link-sammenkoblinger, hvilket giver mulighed for højhastighedskommunikation og minimerer signalformeringsforsinkelser.Disse direkte links giver effektive, lokaliserede dataoverførsel mellem tilstødende logiske blokke uden at forbruge bredere routingressourcer.

Omkring laboratorierne er to primære typer globale sammenkoblinger: Rækkeforbindelser og Kolonneforbindelser.Disse brede blå linjer tjener som routing af motorveje, hvilket gør det muligt for signaler at krydse over større sektioner af FPGA -stoffet.Rækgenconnectene løber vandret, mens søjleforbindelsen kører lodret.De letter forbindelsen mellem fjerne logiske blokke og interface med input/outputelementer eller andre funktionelle enheder placeret på tværs af chippen.

Den lokale sammenkobling sidder mellem laboratorier og fungerer som et skiftstof, der bro over de globale sammenkoblinger med laboratorierne.Det giver de logiske blokke mulighed for at få adgang til signaler fra både de direkte og globale sammenkoblinger.Dette routinghierarki, der kombinerer direkte, lokal, række og søjle stier, giver en fleksibel og skalerbar tilgang til signalfordeling, optimerer ydelse og logisk anvendelse inden for EP1C4F324C7N FPGA.

EP1C4F324C7N -specifikationer

Type	Parameter
Fabrikant	Altera/Intel
Serie	Cyclone®
Emballage	Bakke
Delstatus	Forældet
Antal laboratorier/CLB'er	400
Antal logiske elementer/celler	4000
Samlede rambits	78.336
Antal I/O.	249
Spænding - Forsyning	1.425V ~ 1.575V
Monteringstype	Overflademontering
Driftstemperatur	0 ° C ~ 85 ° C (TJ)
Pakke / sag	324-BGA
Leverandørenhedspakke	324-fbga (19x19)
Basisproduktnummer	EP1C4

EP1C4F324C7N -applikationer

Netværksudstyr

EP1C4F324C7N er meget velegnet til brug i netværksenheder såsom switches, routere og modemer.Det hjælper med at styre datatrafik effektivt, forbedre gennemstrømningen og reducere latenstid til opretholdelse af højtydende netværksoperationer.

Industriel automatisering

Inden for industriel automatisering kan denne FPGA bruges til at kontrollere maskiner og robotsystemer.Dens evne til at behandle komplekse algoritmer tillader hurtigt kontrol og overvågning, forbedring af produktivitet og sikkerhed i fremstillingsmiljøer.

Forbrugerelektronik

EP1C4F324C7N finder applikationer inden for forbrugerelektronik, især ved at køre højopløsningsskærme og styre interaktive grænseflader i enheder som Smart TV'er og avancerede hjemmeautomatiseringssystemer.Dens robuste behandlingsfunktioner sikrer glatte og lydhøre oplevelser.

Bilsystemer

Inden for bilapplikationer bidrager denne FPGA til funktionaliteten af ​​avancerede driverassistentsystemer (ADAS) og infotainment-systemer i køretøjet.Det understøtter behandling og beslutningstagning for sikkerheds- og underholdningsfunktioner i moderne køretøjer.

Rumfart og forsvar

FPGA er også anvendelig i rumfarts- og forsvarssektorer, hvor det håndterer signal- og billedbehandlingsopgaver til radar- og kommunikationssystemer.Dens høje pålidelighed og evne til at operere under ekstreme forhold gør det ideelt til militære og rumfartsanvendelser.

EP1C4F324C7N lignende dele

• EP1C4F324C8N

• Ep1c4f324i7n

• EP1C4F324C8

EP1C4F324C7N -programmeringstrin

1. Oprettelse af design: Start med at skrive dit design ved hjælp af et hardwarebeskrivelsessprog, såsom VHDL eller Verilog.Denne kode definerer den logiske struktur og funktionen af ​​din hardwareimplementering.Det er vigtigt at oversætte din hardwareidee nøjagtigt til HDL for at sikre, at FPGA opfører sig som forventet.Før du fortsætter til implementering af hardware, skal du simulere din HDL -kode ved hjælp af simuleringssoftware.Dette trin tester logikken og funktionaliteten af ​​dit design i et virtuelt miljø, så du kan identificere og rette fejl tidligt i udviklingsprocessen.

2. Samling og syntese : Brug Altera's Quartus II -software til at kompilere og syntetisere din HDL -kode.Samling oversætter din HDL til en netlist, en generisk beskrivelse af FPGA -hardware, der kortlægger dit design til logiske elementer og routingressourcer.Tilpasningsprocessen, en del af Quartus II -arbejdsgangen, involverer at placere og dirigere dit design inden for FPGA.Det optimerer placeringen af ​​logiske elementer og routing af forbindelser for at imødekomme ydelseskrav og minimere ressourceforbruget.

3. PIN -tildeling: PIN -planlæggeren i Quartus II giver dig mulighed for at tildele specifikke stifter på FPGA til input og output, der er defineret i din HDL -kode.Korrekt pin -tildeling er god til den fysiske forbindelse og interaktion af FPGA med andre hardwarekomponenter i dit system.

4. Timinganalyse: Brug TimeQuest Timing Analyzer for at sikre, at dit design opfylder timingkravene.Dette værktøj kontrollerer for opsætning og holdtider og samlet timingydelse, hvilket hjælper med at forhindre problemer såsom datakorruption og systeminstabilitet.

5. Programmering af filgenerering: Når designet er samlet, syntetiseret og verificeret til timing, skal du bruge Assembler -værktøjet i Quartus II til at generere en programmeringsfil.Denne fil, typisk med en .sof (SRAM -objektfil) eller .pof (Programmerbar objektfil) -udvidelse, indeholder konfigurationsdataene for FPGA.

6. Enhedsprogrammering: Tilslut FPGA-kortet til din computer ved hjælp af en JTAG-grænseflade, såsom USB-Blaster.Denne grænseflade bruges til at overføre programmeringsfilen fra pc'en til FPGA.Åbn Quartus II -programmørværktøjet til at indlæse og overføre programmeringsfilen til FPGA.Dette trin konfigurerer FPGA med dit design, der i det væsentlige "programmerer" enheden til at udføre de ønskede funktioner.

7. Bekræftelse: Når FPGA er programmeret, skal du udføre funktionel test for at verificere, at FPGA fungerer korrekt i henhold til designspecifikationerne.Denne test kan involvere kørselsforsøgssager i et laboratoriemiljø, kontrollere grænsefladeoperationerne og sikre, at FPGA interagerer korrekt med andre hardwarekomponenter.

EP1C4F324C7N fordele

Fleksibilitet og rekonfigurerbarhed

EP1C4F324C7N giver uovertruffen fleksibilitet sammenlignet med mikrokontrollere og ASICS, som er fastgjort i deres funktion, når de først er fremstillet.Denne FPGA kan omprogrammeres for at tilpasse sig nye krav eller ændringer i systemdesign til applikationer, der udvikler sig over tid.Denne rekonfigurerbarhed gør det muligt at opdatere deres systemer uden at udskifte hardware, reducere både omkostninger og udviklingstid.

Parallelle behandlingsfunktioner

Med sin evne til at udføre flere operationer samtidigt udmærker EP1C4F324C7N sig i miljøer, der kræver computing med høj ydeevne.Denne parallelle behandlingsevne er en fordel i forhold til traditionelle mikrokontrollere, der fungerer sekventielt, hvilket gør FPGA mere velegnet til intensive applikationer såsom digital signalbehandling, videobehandling og komplekse kontrolsystemer.

Brugerdefineret hardwareimplementering

FPGA giver mulighed for design af brugerdefineret hardware -logik, der specifikt er skræddersyet til brugerens operationelle behov.Dette betyder, at EP1C4F324C7N kan optimeres til at udføre specifikke opgaver mere effektivt end standardprocessorer eller ASICS, hvilket giver overlegen ydelse og effekteffektivitet til specialiserede applikationer.

Omkostningseffektivitet for lav til mellemvolumenproduktion

For projekter, hvor produktionsmængderne ikke retfærdiggør de høje omkostninger ved at udvikle en ASIC, præsenterer EP1C4F324C7N et omkostningseffektivt alternativ.Det giver fordelene ved tilpasset hardware uden de betydelige forhåndsinvesteringer, der kræves til ASIC-design og fremstilling, hvilket gør det ideelt til prototyper, små til mellemstore projekter eller specialiserede industrielle applikationer.

Integration og pladseffektivitet

Evnen til at integrere flere funktioner og komponenter i en enkelt FPGA-chip gør EP1C4F324C7N meget værdifuld i rumbegrænsede applikationer.Denne integration fører til mindre, mere kompakte enhedsdesign, stor inden for bærbar elektronik, bilapplikationer og andre scenarier, hvor der er behov for pladseffektivitet.

EP1C4F324C7N Emballagedimensioner

• Pakningstype: 324-polet fine pitch ball gitterarray (FBGA)

• Pakningstørrelse (Længde x bredde): 19 mm x 19 mm

• Maksimal siddende højde: 3,5 mm

• Terminal tonehøjde: 1 mm

EP1C4F324C7N Producent

EP1C4F324C7N er en feltprogrammerbar portarray (FPGA) fremstillet af Intelefter deres erhvervelse af Altera.Som en del af Intels Cyclone® -serie repræsenterer denne FPGA et segment af Intels brede portefølje af integrerede teknologiløsninger.Intel, en leder inden for halvlederindustrien, integrerer avancerede fremstillingsteknologier og omfattende support til at give robuste FPGA -løsninger, herunder EP1C4F324C7N, der indeholder komplekse logiske kapaciteter i en kompakt formfaktor.Denne FPGA fremhæver Intels forpligtelse til at levere højtydende computerkomponenter, der imødekommer forskellige teknologiske behov.

Konklusion

Uanset om du udvikler tilpasset kontrollogik, bygger højhastighedskommunikationssystemer eller prototyper specialiserede digitale funktioner, leverer EP1C4F324C7N FPGA en optimal balance mellem ydeevne, fleksibilitet og omkostninger.Med sin brede I/O-kompatibilitet, integreret hukommelse og effektiv rekonfigurerbarhed understøtter den skalerbare og rumeffektive design på tværs af en lang række moderne applikationer.Støttet af Intels brancheførende støtte er denne FPGA stadig en pålidelig og tilpasningsdygtig løsning til at søge robust programmerbar logik i både lav- og midtvolumeninstallationer.
