GC5330IZEV digital signalprocessor: funktioner, applikationer, alternativer og specifikationer

Denne guide handler om GC5330IZEV, en smart digital chip, der hjælper trådløse systemer med at fungere bedre.Det bruges i ting som celletårne, trådløse repeatere og testudstyr.GC5330IZEV kan håndtere mange trådløse signaler og hjælper med at forbedre hastigheden, reducere støj og gøre signaler klarere.I denne vejledning lærer du, hvad denne chip gør, hvordan den fungerer, og hvor den bruges.

Katalog

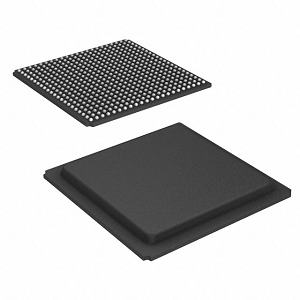

GC5330IZEV Oversigt

De GC5330IZEV er en sofistikeret bredbåndsoverførende-modtagende digital signalprocessor (DSP), designet specifikt til avancerede trådløse kommunikationssystemer.Denne DSP understøtter en bred vifte af standarder som CDMA, GSM, TD-SCDMA, W-CDMA og WiMAX, hvilket gør det meget alsidigt for forskellige kommunikationsinfrastrukturer.Den har en 484-ball gitterarray (BGA) emballage, der er egnet til overflademonteringsteknologi-applikationer, hvilket sikrer problemfri integration i moderne elektroniske samlinger.En del af den bredere GC5330-familie, GC5330IZEV deler en fælles kernearkitektur med sine søskende, der sigter mod at optimere ydelsen og effektiviteten af ​​bredbånds-transmissions-modtagelsesoperationer.

Hvis du ønsker at låse en pålidelig DSP til dine systemer, er det nu en god tid at tænke på at placere en bulkordre hos os til GC5330IZEV.

GC5330IZEV CAD -modeller

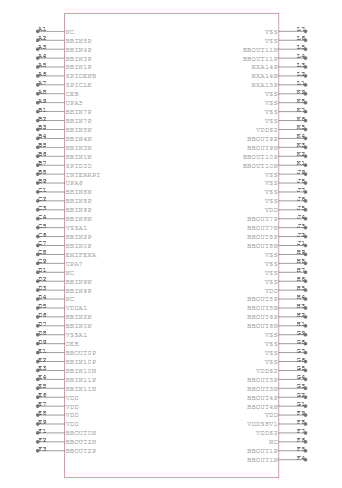

GC5330IZEV -symbol

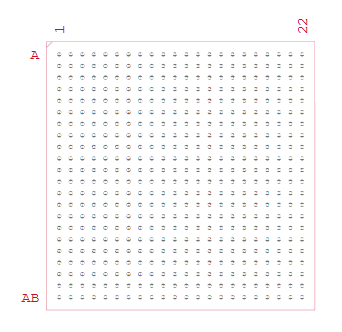

GC5330izev Footprint

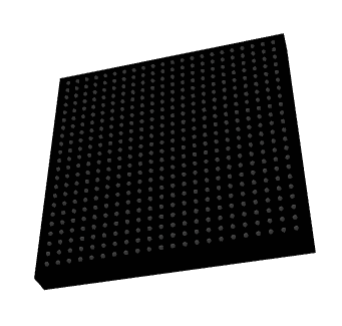

GC5330IZEV 3D -model

GC5330IZEV -funktioner

• Integreret transmission og modtag digital, hvis løsningen: DSP inkluderer integreret digital upconverter (DUC) og digital downconverter (DDC) funktionaliteter.Denne integration forenkler signalbehandlingskæden ved at kombinere flere funktionaliteter i en kompakt løsning og derved reducere systemets kompleksitet og størrelse.

• Flere kanalsupport: GC5330IZEV understøtter op til 4 transmittering (TX) og 8 modtager (RX) kanaler.Denne funktion muliggør håndtering af komplekse multi-antennasystemer, som er gode til moderne trådløse kommunikationsteknologier, der kræver høj data gennemstrømning og forbedret signalintegritet.

• Overfør stien funktionaliteter: Nøglefunktionaliteter i transmissionsvejen for GC5330IZEV inkluderer Crest Factor Reduction (CFR), digital predistortion (DPD) og transmissionsudligning.Disse funktioner er behov for at forbedre signalkvaliteten og lineariteten, hvilket igen forbedrer den samlede effektivitet og ydeevne for kommunikationssystemer.

• Synkroniseringsfunktioner: Enheden er udstyret med to LVDS -input -synkroniseringer (SYNCA og SYNCB) og en LVDS -output -synkronisering.Disse synkroniseringsfunktioner sikrer præcis timingjustering på tværs af flere enheder i et system til opretholdelse af integritet og sammenhæng i datatransmission.

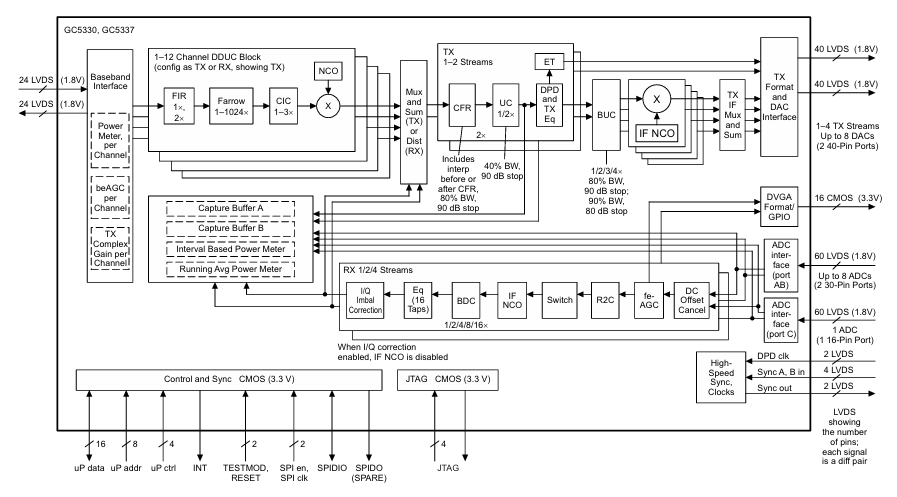

GC5330IZEV -blokdiagram

Blokdiagrammet for GC5330/GC5337 illustrerer en højtydende digital transmissionsløsning designet til basestationssystemer.Det begynder med en Baseband -interface, modtagelse af op til 24 LVDS -differentielle par ved 1,8V, der bærer digitale basebåndsdata ind i chippen.Denne grænseflade inkluderer per-kanals strømmålere og AGC (Automatisk forstærkningskontrol) For at sikre optimale signalniveauer.De Digital Down/Up Converter (DDUC) Block er konfigurerbar til enten transmittering (TX) eller modtag (RX) og understøtter op til 12 kanaler.Det behandler basebåndssignalet gennem flere filtreringstrin som FIR, Farrow og CIC for at justere prøvehastigheder og anvende interpolering eller decimering.En valgfri Numerisk kontrolleret oscillator (NCO) er også inkluderet til frekvensoversættelse.Når det er filtreret og konditioneret, kommer signalet ind i TX-stien, hvor den er yderligere interpoleret af CFR (Crest Factor Reduction) og DPD (digitale pre-forvrængning) blokke.Disse komponenter optimerer signalets dynamiske interval og lineariserer det til effektiv transmission.ET (kuvertsporing) og BUC (Block Up Converter) elementer forbereder signalet til højfrekvent modulation.IF NCO -scenen flytter signalet til mellemfrekvensen, før det sendes til TX -formatet og DAC -interface, der udsender op til 4 TX -streams til 8 DAC'er gennem 40 LVDS -linjer.

På modtagelsessiden fanger systemet højhastigheds ADC-data gennem 60 LVDS-linjer.Dataene behandles gennem DC Offset-annullering, Fe-Agc, Switch og hvis NCO-blokke.Derefter fortsætter den til R2C og BDC, der passerer gennem udligning, og eventuelt I/Q -ubalance -korrektion, før den endelige indfangning og effektmåling.Denne proces understøtter fleksible båndbredde og decimeringshastigheder.I bunden af ​​diagrammet vises adskillige kontrol- og synkroniseringsgrænseflader.Disse inkluderer mikroprocessorgrænseflader til kommando- og dataindgang, JTAG til test og fejlsøgning og SPI til konfiguration.Højhastighedsur og synkroniseringssignaler sikrer præcis timing mellem input-, behandlings- og outputblokke.Generelt er GC5330/GC5337-arkitekturen optimeret til digital transmission med høj effektivitet med fleksibel konfigurerbarhed for forskellige trådløse standarder.

GC5330IZEV -specifikationer

Type	Parameter
Fabrikant	Texas Instruments
Emballage	Bulk
Delstatus	Forældet
Fungere	Digital signalprocessor
RF -type	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Monteringstype	Overflademontering
Pakke / sag	484-BGA
Leverandørenhedspakke	484-BGA
Basisproduktnummer	GC5330

GC5330IZEV -applikationer

Trådløse kommunikationssystemer

GC5330IZEV er designet til at håndtere avancerede trådløse protokoller som CDMA, GSM, TD-SCDMA, W-CDMA og WiMAX.Dette gør det til en ideel DSP til brug i moderne basestationer og trådløs infrastruktur.Dens integrerede digitale upconversion og downconversion -funktioner sammen med flere kanalsupport giver den mulighed for at styre bredbånd RF -signalbehandling effektivt.Enheden forbedrer ydelsen af ​​trådløse kommunikationssystemer ved at reducere antallet af krævede eksterne komponenter og tilbyde overlegen signalintegritet.

Trådløse repeatere

I trådløs repeaterapplikationer fungerer GC5330IZEV som en bro mellem modtag og transmissionskæder.Det giver digital filtrering, downconversion af indgående signaler og upconversion af udgående signaler.Dette giver repeatere mulighed for at videresende kommunikationssignaler over længere afstande uden forvrængning.Inkluderingen af ​​funktioner såsom Crest Factor -reduktion og digital predistation gør det også meget velegnet til at opretholde transmissionskvalitet i amplificerede stier.

Test- og måleudstyr

GC5330IZEV er værdifuld i test- og måleudstyr.Dens bredbåndsbehandlingsevne og fleksibel kanalhåndtering giver den mulighed for at simulere, behandle og analysere signaler på tværs af forskellige trådløse protokoller.Den høje synkroniseringsnøjagtighed og avancerede signalkonditioneringsfunktioner hjælper med at sikre pålidelige og gentagne målinger i lab- og felttestmiljøer.

Punkt-til-punkt-radioer

GC5330IZEV er velegnet til brug i punkt-til-punkt-mikrobølgeovn og millimeterbølge-radioforbindelser.I sådanne systemer kræver transmission og modtagelse med høj datahastighed og modtagelse, der er i stand til at håndtere brede båndbredde og stram synkronisering.Denne enhed understøtter disse behov med sin effektive digitale behandling, der muliggør pålidelig kommunikation i fast trådløs adgang, backhaul -netværk eller specialiserede industrielle links.

GC5330IZEV lignende dele

• GC5318iseret

• MAX2090ETP+T.

• GC5328IZER

GC5330IZEV -fordele

Forbedret effektforstærker effektivitet

GC5330IZEV tilbyder forbedringer i den samlede systemeffektivitet ved at inkorporere Crest Factor Reduction (CFR) og Digital Predistortion (DPD).Disse teknologier arbejder sammen for at reducere PEAK-TO-gennemsnittet (PAR) af RF-signaler og korrekte ikke-lineariteter i magtforstærkere.Som et resultat fungerer forstærkere mere effektivt, hvilket reducerer strømforbruget og varmeproduktionen.Dette fører til omkostningsbesparelser for systemoperatører og udvider den operationelle levetid for RF -komponenter.

Fleksibel systemintegration

Takket være sin støtte til forskellige MIMO-konfigurationer som 2 × 2, 4 × 4 eller endda 4 × 8 og kompatibilitet med flere trådløse standarder såsom GSM, CDMA, TD-SCDMA, W-CDMA og WIMAX, er GC5330IVEV utroligt alsidig.Du kan bruge en enkelt platform på tværs af forskellige kommunikationsinfrastrukturtyper, reducere udviklingskompleksiteten, tid til marked og behovet for at styre flere DSP-løsninger til forskellige netværk.

Nedsat komponenttælling og omkostninger

Ved at integrere flere behandlingsfunktioner såsom digital upconversion, downconversion og transmittere udligning til en enkelt enhed, minimerer GC5330IZEV behovet for eksterne understøttende komponenter.Dette forenkler ikke kun PCB-layoutet, men reducerer også omkostninger til regning af materiale (BOM) og systemets fodaftryk.Slutresultatet er et mere kompakt, omkostningseffektivt design, der er lettere at fremstille og vedligeholde.

Forbedret signalkvalitet og pålidelighed

Med indbygget avanceret signalbehandling, såsom CFR, DPD og transmission af udligning, forbedrer GC5330IZEV signal klarhed og reducerer tilstødende-kanals lækage.Dette resulterer i en mere robust og interferensresistent kommunikationskanal, hvilket sikrer, at brugerne modtager konsistent transmission af høj kvalitet, selv i tætte RF-miljøer eller høje-data-rate-scenarier.

GC5330IZEV -programmeringstrin

1. Valg af interface: Det første trin i programmering af GC5330IZEV involverer at vælge den passende kommunikationsgrænseflade.Denne enhed understøtter både en mikroprocessorenhed (MPU) interface og en seriel perifer interface (SPI).Valget afhænger af systemets arkitektur- og datakontrolkrav. SPI -grænsefladen bliver kun aktiv, når Emifena (ekstern hukommelsesgrænseflade Enable) -stift er indstillet til Logic Low.Du skal sikre dig, at den korrekte hardwarekonfiguration er på plads, inden du begynder kommunikation.Denne beslutning bestemmer, hvordan kontrolkommandoer, konfigurationsdata og statusoplysninger udveksles mellem værtscontrolleren og GC5330.

2. Urkonfiguration: Når grænsefladen er etableret, er det næste trin at konfigurere ursignalerne.GC5330IZEV opererer ved hjælp af to hovedure: det digitale pre-distortionur (DPDCLK) og basebanduret (BBCLK).Disse ure driver den interne databehandlingsrørledning.DPDCLK understøtter frekvenser op til 310 MHz, mens BBCLK understøtter op til 290 MHz.Begge skal konfigureres nøjagtigt til at imødekomme båndbredde- og timingkravene i den tilsigtede trådløse kommunikationsstandard.Korrekt synkronisering mellem disse urdomæner sikrer, at signalbehandlingsstadierne såsom filtrering, interpolering og blandingsfunktion pålideligt og inden for specifikationen.

3. Synkronisering: Synkronisering er vigtig for tidsjusteret drift på tværs af forskellige moduler inden for GC5330IZEV.Chippen giver input -synkroniseringssignaler Synca og Syncb, samt et udgangssynkroniseringssignal Syncout.Disse signaler bruges til at justere interne begivenheder såsom effektmåling, signalfangst eller DPD -opdatering.I multi-chip- eller flerkanalsystemer skal eksterne hardware- eller baseband-processorer koordinere synkroniseringsimpulser for at sikre ensartede behandlingsvinduer.Ved at programmere SYNC -kontrolregistrerne kan du tilpasse, hvordan og når synkronisering udløser, hvilket sikrer stabil drift, selv under dynamiske systemforhold.

4. Dataformatering : GC5330IZEV tilbyder fleksible dataformateringsmuligheder for både dens transmission og modtag stier.Du skal konfigurere baseband -inputformateren til transmission og baseband -outputformater til modtagelse.Dette involverer at vælge de relevante databredder og formater, såsom serielle, byte-parallelle eller nibble-parallelle tilstande.Korrekt dataformatering sikrer kompatibilitet med baseband -processoren eller FPGA -håndtering af digitale I/Q -streams.Programmerbare indramningsmuligheder giver mulighed for tilpassede justeringsmarkører og dataindkapsling til systemer, der bruger komplekse indramningsstrukturer eller anvender dynamiske burst -transmissioner.

5. Duc og DDC -konfiguration: En vigtig funktion af GC5330IZEV er dens digitale upconversion (DUC) og downconversion (DDC) kapacitet.Disse blokke er konfigureret til at styre signalinterpolering, decimering, filtrering og frekvensoversættelse.På transmissionssiden øger DUC prøveprisen og flytter signalet til det ønskede frekvensbånd, klar til RF -konvertering.På modtagelsessiden sænker DDC prøveprocenten og filtrerer uønskede frekvenskomponenter.Korrekt DUC- og DDC -indstillinger er gode til at optimere signalfidelitet, reducere aliasering og sikre effektiv brug af båndbredde.Konfigurationsparametre inkluderer interpolation/decimeringshastigheder, filterkoefficienter og mixerindstillinger.

6. Få kontrol: Automatisk forstærkningskontrol (AGC) i GC5330IZEV er opdelt i to nøgleområder: front-end AGC (FEAGC) og back-end AGC (BEAGC).Disse blokke hjælper med at opretholde optimale signalniveauer, når signaler bevæger sig gennem forarbejdningskæden.FEAGC omhandler primært det indkommende signalniveau og justerer forstærkningen for at forhindre mætning eller klipning.BEAGC fokuserer på det forarbejdede signal og sikrer, at det forbliver inden for forventede dynamiske intervaller for efterfølgende digitale operationer.Du skal programmere AGC -tærskler, angreb/forfaldshastigheder og få trin til at håndtere forskellige signalbetingelser, såsom falmning, interferens eller ændringer i signalkraft.

7. Strømmåling og alarmopsætning: GC5330IZEV inkluderer programmerbare effektmålingsenheder, der er i stand til at overvåge signalniveauer.Disse målere hjælper med at registrere abnormiteter såsom strømbølger, dråber eller udøvende emissioner uden bånd.Programmerbare alarmer kan konfigureres til at udløse baseret på forudindstillede tærskler, hvilket muliggør beskyttende eller korrigerende handling, såsom gevinstjusteringer eller fejlsignalering.Du skal konfigurere måleblokkene ved at indstille effektvinduestørrelser, tærskelniveauer og filterindstillinger.Denne funktionalitet er vigtig i systemer, der kræver høj pålidelighed, såsom basestationer, der kræver lovgivningsmæssig overholdelse og operationel sikkerhed.

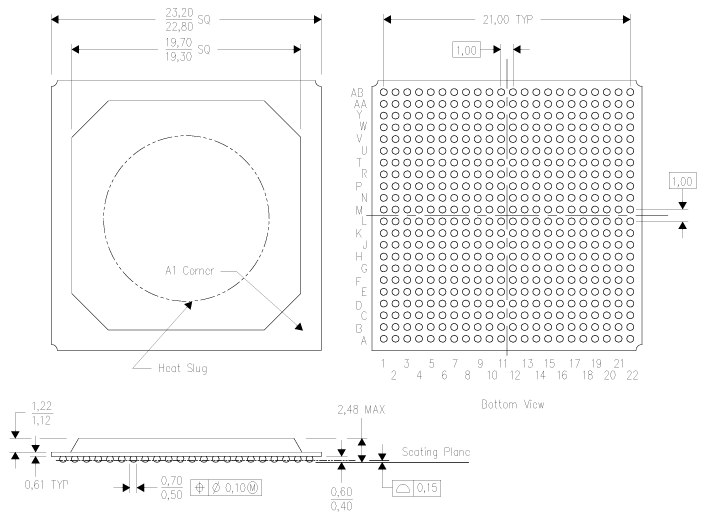

GC5330IZEV -emballagedimensioner

Pakningsdimensioner

Parameter	Dimension (mm)
Kropsstørrelse (samlet)	22.80 - 23.20
Substratstørrelse (indre torv)	19.30 - 19.70
Ball Pitch (typisk)	1
Antal bolde	22 × AB (gitterarray)
Pakkehøjde (krop)	1.12 - 1.22
Maksimal pakkehøjde (samlet)	2.48
Kuglediameter	0,50 - 0,70
Kuglehøjde over siddeplan	0,40 - 0,60
Tolerance til kuglediameter	± 0,10
Ball Stand-Off (siddeplads)	0,15

Pakkeoversigt

GC5330IZEV -producent

GC5330IZEV er fremstillet af Texas Instruments, en globalt anerkendt leder inden for design og produktion af analog og indlejret behandling af halvledere.Hovedkvarter i Dallas, Texas, Texas Instruments (TI) har et langvarigt ry for innovation og pålidelighed i elektronikindustrien, der betjener forskellige sektorer, herunder bilindustri, industriel, kommunikation og forbrugerelektronik.TI er kendt for sin robuste portefølje af integrerede kredsløb med højtydende, og GC5330IZEV eksemplificerer virksomhedens ekspertise i at levere komplekse digitale radioløsninger.Med fokus på kvalitet, skalerbarhed og support til nye kommunikationsstandarder sikrer Texas Instruments, at komponenter som GC5330IZEV opfylder de krævende krav i moderne RF- og baseband -behandlingsapplikationer.

Konklusion

GC5330IZEV skiller sig ud som en højtydende DSP-løsning konstrueret til at imødekomme de strenge krav fra næste generations trådløse infrastruktur.Dens fleksible kanalstøtte, integrerede behandlingsblokke og robust synkronisering gør det ideelt til at reducere systemkompleksiteten, forbedre effektforstærkereffektiviteten og forbedre signalfideliteten.Støttet af Texas Instruments 'omdømme for pålidelighed og innovation er GC5330IVEV et valg til valg, der sigter mod at opbygge skalerbare og effektive RF-systemer med minimal komponentomkostning.
