EPF8820AQC208-4 FPGA: Funktioner, specifikationer, programmering og datablad

Denne vejledning handler om EPF8820AQC208-4, en kraftfuld og fleksibel chip kaldet en FPGA (feltprogrammerbar gate-array).Denne chip bruges til at opbygge brugerdefinerede digitale systemer som dem, der findes i AI, 5G -netværk, smarte enheder og fabriksmaskiner.I denne vejledning lærer du, hvad chippen kan gøre, dens vigtigste funktioner, hvordan den fungerer, og hvordan man programmerer den til forskellige opgaver.

Katalog

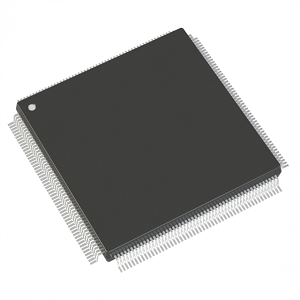

EPF8820AQC208-4 Oversigt

De EPF8820AQC208-4 er en del af Intels Flex 8000 -serie af Field Programmerable Gate Arrays (FPGAS), oprindeligt designet af Altera.Denne model indeholder 84 logiske array-blokke (LABS) og tilbyder 152 input/output pins indkapslet i en 208-polet quad flad pakke (QFP).Denne serie er kendt for at kombinere den detaljerede arkitektur og omfattende registerkapacitet for traditionelle FPGA'er med hastigheden og forudsigelige sammenkoblingsforsinkelser af sletbare programmerbare logiske enheder (EPLD'er), hvilket gør det til et alsidigt valg til applikationer såsom digital signalbehandling og manipulation af datahast.Flex 8000-enhederne, inklusive EPF8820AQC208-4, er kendetegnet ved deres multivolt I/O-interface, hvilket gør dem i stand til at tilpasse sig forskellige systemspændinger, øget systemkompatibilitet og fleksibilitet.Denne funktion er nyttig i komplekse digitale miljøer, hvor forskellige spændingsniveauer er almindelige.Familien inkluderer også andre modeller som EPF81500A, EPF81188A, EPF8820A og EPF8636A, der alle deler lignende funktioner, men skræddersyet til forskellige skaleringsbehov.

Hvis du ønsker at drage fordel af avanceret FPGA-teknologi til din virksomhed, kan du overveje at placere en bulkordre hos os, fordi EPF8820AQC208-4 leverer en imponerende blanding af ydeevne og fleksibilitet.

EPF8820AQC208-4 CAD-modeller

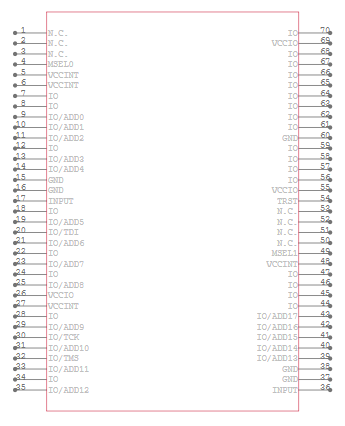

EPF8820AQC208-4 Symbol

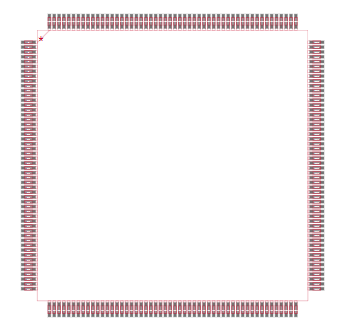

EPF8820AQC208-4 Fodaftryk

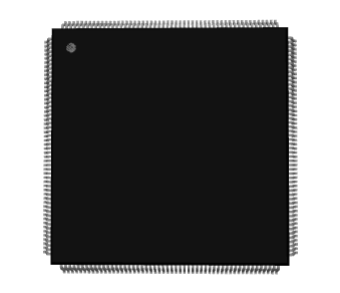

EPF8820AQC208-4 3D-model

EPF8820AQC208-4 Funktioner

• Logisk kapacitet: EPF8820AQC208-4 er udstyret med 8.000 logiske porte og 672 logiske elementer, hvilket giver en robust platform til implementering af komplekse digitale funktioner.Denne høje logiske kapacitet giver mulighed for alsidige designimplementeringer, der serverer en lang række beregningsmæssige opgaver og digitale logikdesign.

• Input/output pins: Med 152 input/output -stifter tilbyder denne FPGA omfattende tilslutningsmuligheder, hvilket gør det meget tilpasningsdygtigt til flere grænsefladebehov.Denne funktion sikrer, at den kan styre flere datastrømme samtidigt, ideel til applikationer, der kræver høj tilslutningsmulighed som telekommunikationssystemer og kompleks digital signalbehandling.

• Konfigurerbare logiske blokke (CLBS): Enheden inkluderer 84 konfigurerbare logiske blokke, som er de primære arkitektoniske funktioner, der giver fleksibiliteten til at implementere brugerdefinerede logiske kredsløb.Hver CLB kan programmeres til at udføre en række logiske funktioner, hvilket forbedrer FPGA's tilpasningsevne til specifikke projektkrav.

• Driftsspænding: Denne FPGA fungerer inden for et forsyningsspændingsområde fra 4,75V til 5,25V, hvilket tilpasser sig standard digitale systemers strømkrav.Denne spændingsområde sikrer stabil drift og kompatibilitet med typiske 5V digitale kredsløb, hvilket minimerer behovet for yderligere spændingsreguleringskomponenter.

• Temperaturområde: Designet til at fungere effektivt i et temperaturområde fra 0 ° C til 70 ° C er EPF8820AQC208-4 velegnet til drift i de fleste kontrollerede miljøer.Denne temperaturfleksibilitet sikrer pålidelig ydelse i forskellige indstillinger, fra industrielle anvendelser til forbrugerelektronik, hvor temperatursvingninger kan være et problem.

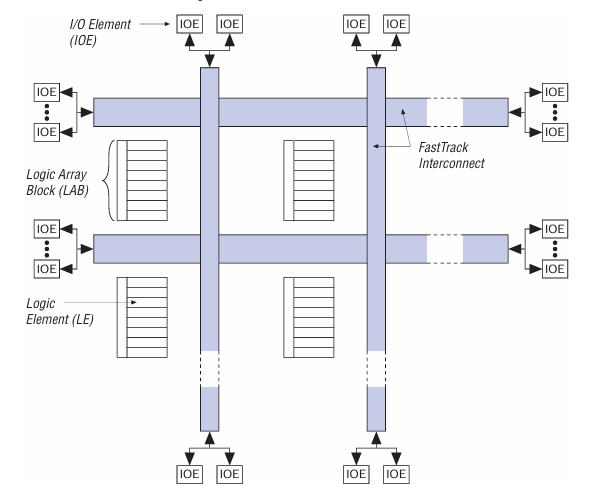

EPF8820AQC208-4 Blokdiagram

Diagrammet illustrerer den interne arkitektur i Altera Flex 8000 -serien FPGA, specifikt til EPF8820AQC208-4 enhed.Kernen i strukturen er logiske array -blokke (LABS), som er klynger af logiske elementer (LES).Disse laboratorier distribueres over chippen og tjener som de primære byggesten til implementering af logiske funktioner.Hver LE inden for et laboratorium kan udføre grundlæggende logikoperationer, og laboratorierne arbejder sammen for at implementere komplekse digitale systemer.Omkring laboratorierne er I/O -elementer (IOE), der er placeret langs enhedens periferi.Disse IOE håndterer samspillet mellem interne logik og eksterne signaler, hvilket gør dem vigtige for at integrere FPGA med andre komponenter i et system.IO'erne forbinder til den interne logik gennem FastTrack Interconnect, et dedikeret routingnetværk, der effektivt forbinder IOES, LABS og andre interne komponenter.Denne sammenkobling giver signaler mulighed for at bevæge sig hurtigt over FPGA, hvilket sikrer højhastighedsdatabehandling og pålidelige kommunikationsstier.

EPF8820AQC208-4 Specifikationer

Type	Parameter
Fabrikant	Altera/Intel
Serie	Flex 8000
Emballage	Bakke
Delstatus	Forældet
Antal laboratorier/CLB'er	84
Antal logiske elementer/celler	672
Antal I/O.	152
Antal porte	8000
Spænding - Forsyning	4,75V ~ 5,25V
Monteringstype	Overflademontering
Driftstemperatur	0 ° C ~ 70 ° C (TA)
Pakke / sag	208-BFQFP
Leverandørenhedspakke	208-PQFP (28x28)
Basisproduktnummer	EPF8820

EPF8820AQC208-4 Applications

Kunstig intelligens (AI)

FPGA bruges i AI til accelererende maskinlæringsalgoritmer og muliggør effektive neurale netværksimplementeringer.Dens evne til hurtigt at konfigurere giver det mulighed for at tilpasse sig forskellige AI -modeller og opgaver, hvilket gør det til en værdifuld komponent i udviklingen af ​​responsive AI -applikationer.

5G -teknologi

I 5G-kommunikationen er EPF8820AQC208-4s robuste behandlingsfunktioner gode til styring af komplekse protokoller og håndtering af store mængder data.Dette gør det ideelt til basestationer og netværksinfrastruktur, der kræver højhastighedsdatabehandling og ydeevne.

Cloud computing

FPGA er ansat i cloud computing -miljøer for at forbedre databehandlingshastigheder og forbedre arbejdsbelastningseffektiviteten.Dens alsidighed i håndtering af parallelle opgaver gør det til et fremragende valg til at fremskynde skybaserede applikationer og tjenester.

Trådløs teknologi

Det er integreret i trådløse kommunikationssystemer, der understøtter en række teknologier fra Wi-Fi til avancerede cellulære netværk.FPGA's kapacitet til at behandle flere kommunikationsprotokoller gør det samtidig behov for udvikling og forbedring af trådløse enheder.

Industriel kontrol

I industrielle omgivelser bruges EPF8820AQC208-4 i automatiseringssystemer, hvor præcision og pålidelighed er vigtig.Det letter kontrol og overvågning af industrielle processer, hvilket bidrager til øget effektivitet og sikkerhed i fremstillingsmiljøer.

Internet of Things (IoT)

FPGA spiller en rolle i IoT -infrastrukturer ved at behandle og analysere data fra en række sensorer og enheder.Denne kapacitet er nøglen til at muliggøre smarte byer, smarte hjem og andre IoT-applikationer, hvor der kræves hurtig beslutningstagning baseret på sensordata.

Medicinsk udstyr

På det medicinske område forbedrer EPF8820AQC208-4 kapaciteterne i diagnostisk og billeddannelsesudstyr såvel som patientovervågningssystemer.Dens behandlingskraft sikrer hurtig og nøjagtig analyse inden for medicinsk diagnostik og behandling.

EPF8820AQC208-4 Lignende dele

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Fordele

Parallelle behandlingsfunktioner

EPF8820AQC208-4 udmærker sig i miljøer, der kræver samtidige flere operationer på grund af dens iboende parallelle behandlingsarkitektur.Denne kapacitet giver den mulighed for at overgå traditionelle mikrokontrollere og processorer, der behandler opgaver sekventielt, hvilket gør det ideelt til applikationer såsom videobehandling, kompleks datamanipulation og systemovervågning.

Hardwareekonfigurerbarhed

En af FPGA's standout er dens evne til at blive konfigureret efter implementering.Denne rekonfigurabilitet betyder, at du kan opdatere enhedens funktionalitet og tilpasse sig nye standarder eller protokoller uden behov for udskiftning af hardware.Denne fleksibilitet er værdifuld i brancher, hvor teknologiske fremskridt er hurtige og hyppige, hvilket giver mulighed for langvarig enhedsværktøj og investeringsbeskyttelse.

Tilpasning til specifikke applikationer

Enheden giver mulighed for dyb tilpasning til at imødekomme nøjagtige bruger- eller applikationsspecifikke krav.Du kan programmere FPGA til at udføre specialiserede logiske funktioner, optimere enheden til specifikke opgaver, hvilket igen forbedrer både ydeevne og effektivitet.Dette tilpasningsniveau er en fordel i brugerdefinerede og niche-applikationer, hvor løsninger uden for hylden er utilstrækkelige.

Hurtig prototype og udvikling

EPF8820AQC208-4 understøtter hurtig prototype, hvilket gør det muligt at iterere og forfine deres design hurtigt.Denne hurtige udviklingskapacitet reducerer tid til marked for nye produkter og giver virksomheder mulighed for at reagere hurtigere på markedsbehov eller teknologiske skift.Det er en fordel i konkurrencedygtige sektorer, hvor det at være først kan definere markedsledelse.

Integration af flere funktioner

Med sin betydelige logiske kapacitet og adskillige I/O -indstillinger kan FPGA integrere flere funktioner på en enkelt chip.Denne integration reducerer behovet for flere forskellige komponenter, forenkler design, reducerer hardware -fodaftryk og potentielt sænker omkostningerne.En sådan integration er fordelagtig ved at skabe mere kompakte og effektive elektroniske enheder, især inden for elektronik og indlejrede systemer.

EPF8820AQC208-4 Programmeringstrin

1. Designindgang: Dette trin involverer at definere de logiske kredsløb og systemfunktionaliteter, som FPGA vil implementere.Du kan bruge forskellige metoder, såsom skematisk optagelse, hardwarebeskrivelse Sprog som AHDL, VHDL eller Verilog og Waveform Redigering.Alteras MAX+Plus II -udviklingssoftware leverer værktøjer til alle disse metoder, hvilket letter posten og organiseringen af ​​dit design.

2. Samling og syntese: Når designet er indtastet, skal det samles og syntetiseres.Denne proces involverer oversættelse af design på højt niveau til et format, der kortlægger FPGAs fysiske udvalg af logiske blokke og routingarkitektur.Synteseværktøjet inden for Max+Plus II kontrollerer for logiske fejl, optimerer designet til hastighed og område og forbereder det til den fysiske implementering på FPGA.

3. Simulering og timinganalyse: Før fysisk programmering af FPGA er det vigtigt at simulere designet for at sikre, at det opfører sig som forventet.Simulering hjælper med at verificere funktionel korrekthed og timinganalyse, hvilket sikrer, at alle operationer inden for FPGA opfylder de specificerede timingbegrænsninger.Dette trin hjælper med at identificere og fastsætte fejl inden konfiguration, spare tid og ressourcer involveret i fejlfinding efter konfiguration.

4. Konfigurationsdatagenerering: Når designet er verificeret og klar, er det næste trin at generere konfigurationsdataene.Disse data er en binær fil, der indeholder alle de oplysninger, der er nødvendige for at konfigurere FPGAs logiske blokke og tilslutning i henhold til designet.Denne fil genereres af udviklingssoftwaren og bruges til at programmere FPGA.

5. Enhedskonfiguration : Når konfigurationsdataene er forberedt, kan EPF8820AQC208-4 FPGA programmeres ved hjælp af forskellige metoder, der passer til forskellige systemkrav.Den aktive serielle (AS) -konfiguration giver FPGA mulighed for at kontrollere processen og forbinder direkte til en seriel konfigurationsenhed.Alternativt i den aktive parallelle op/ned (APU/APD) -metode indlæser FPGA -dataene fra en parallel konfigurationsenhed, der aktivt styrer dataflowet.For enklere opsætninger lader indstillingen Passive Serial (PS) en ekstern controller sende serielle data direkte til FPGA uden dens indgriben i kontrolprocessen.Til sidst bruger den passive parallelle synkron/asynkron (PPS/PPA) nærmer sig en parallel databus, der kontrolleres af en ekstern controller til at programmere FPGA.Valget af et konfigurationsskema dikteres primært af de specifikke applikationsbehov og de tilgængelige ressourcer i systemarkitekturen, hvilket sikrer fleksibilitet og tilpasningsevne i FPGA -implementering.

7. Inkonfiguration i systemet: Denne funktion gør det muligt for FPGA at blive omprogrammeret, mens den stadig er operationel inden for systemet.Dette er nyttigt til applikationer, der kræver opdateringer uden nedetid eller til systemer, der skal tilpasse sig nye funktionaliteter uden hardwareændringer.Det involverer enten delvist eller fuldt ud at konfigurere FPGA ved at indlæse nye konfigurationsdata, mens systemet holder systemet aktivt.

EPF8820AQC208-4 Emballagedimensioner

• Pakningstype: 208-PIN PQFP (Plastic Quad Flat Pack)

• Pakningstørrelse: 28 mm x 28 mm

• Monteringstype: Overflademontering

EPF8820AQC208-4 Producent

EPF8820AQC208-4 er fremstillet af Intelefter sin erhvervelse af Altera Corporation i 2015. Oprindeligt udviklet af Altera som en del af Flex 8000-serien af ​​FPGA'er, afspejler denne enhed Alteras arv i at producere fleksible programmerbare logiske enheder med høj densitet, der er skræddersyet til brugerdefinerede digitale design.Efter overtagelsen integrerede Intel Alteras produktlinjer i sin programmerbare løsningsgruppe, hvilket sikrer fortsat støtte og fremme af FPGA -teknologier under Intel -mærket.Som et resultat er EPF8820AQC208-4 nu officielt anerkendt som et Intel FPGA-produkt, selvom det bevarer sit originale ALTERA-delnummer.

Konklusion

EPF8820AQC208-4 fremtræder som en fleksibel og kraftfuld løsning til moderne digitale systemer, der kræver højhastighedsbehandling, integration på systemniveau og feltkonfigurerbarhed.Støttet af Intels arv og Alteras designekspertise understøtter det forskellige applikationer fra maskinlæring til trådløs kommunikation og industriel automatisering.Denne vejledning udstyrer indsigt i at udnytte denne FPGAs fulde muligheder, uanset om du prototyper, skalerer produktion eller optimerer avancerede digitale arbejdsgange.

Datablad PDF

EPF8820AQC208-4 Datablad:

Flex 8000.pdf
