EPM3064ATC44-10 CPLD: Funktioner, specifikationer, applikationer og ISP-programmering

EPM3064ATC44-10 fra Intels MAX® 3000A-serie er et kraftfuldt værktøj til digitale projekter.Denne enhed er hurtig, fleksibel og bruger lidt strøm, hvilket gør den perfekt til en lang række anvendelser.Denne guide gennemgår alt hvad du har brug for at vide om EPM3064ATC44-10, fra hvad det kan gøre for, hvordan du indstiller det, hvilket hjælper dig med at forbedre deres elektroniske systemer.

Katalog

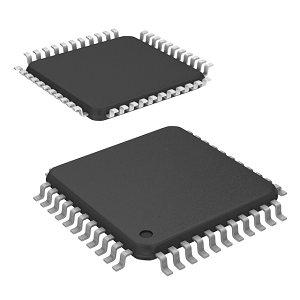

EPM3064ATC44-10 Beskrivelse

De EPM3064ATC44-10 Fra Intels MAX® 3000A -serie repræsenterer en kraftfuld kompleks programmerbar logikenhed (CPLD) designet til en lang række digitale applikationer.Med 64 makroceller optimeres denne enhed til hurtig respons med en maksimal udbredelsesforsinkelse på 10 nanosekunder, hvilket sikrer effektiv ydelse.Det fungerer på en 3,3V forsyningsspænding, der ligger i en 44-polet tynd Quad Flat Pack (TQFP) -pakke, der er egnet til kommercielle anvendelser inden for et temperaturområde fra 0 ° C til 70 ° C.Delnummeret EPM3064ATC44-10 indkapsler dets design og funktionalitet: EPM For Max® -serien af ​​CPLDS, 3064 angiver den specifikke model med 64 makroceller, EN til den avancerede 3,3V -teknologi, T til TQFP -pakken og C44 Bekræftelse af stifttællingen og temperaturspecifikationerne.Suffikset-10 angiver sin hurtige hastighedskvalitet med minimal forsinkelse.Denne enhed er en perfekt løsning til integration af SSI-, MSI- og LSI -logikfunktioner, kompatible med 100% TTL -emulering.Det understøtter en problemfri integration af forskellige enheder, der spænder fra venner, gals og 22V10s til Mach- og PLSI -enheder, hvilket gør det ekstremt alsidigt.MAX® 3000A -serien er tilgængelig i flere pakningsmuligheder som PLCC, PQFP og TQFP, og tilbyder designfleksibilitet på tværs af forskellige applikationer.

Hvis du ønsker at opgradere dine digitale systemer med pålidelige og effektive logiske enheder, er det at investere i EPM3064ATC44-10 i bulk et smart træk.Det er en beslutning, der sikrer både stærk præstation og solid rentabilitet.

EPM3064ATC44-10 CAD-modeller

EPM3064ATC44-10 fodaftryk

EPM3064ATC44-10 3D-model

EPM3064ATC44-10 Funktioner

• 64 makroceller: Denne CPLD indeholder 64 konfigurerbare logiske enheder kaldet makroceller.Hver makrocell kan programmeres individuelt til at udføre komplekse logiske operationer, hvilket gør det muligt for enheden at håndtere en lang række digitale funktioner og processer.

• Brugbare porte: Enheden tilbyder cirka 1.250 brugbare porte.Dette mål for kompleksitet indikerer mængden af ​​logisk integration mulig inden for CPLD, hvilket giver den mulighed for at understøtte både enkle og komplekse digitale kredsløb effektivt.

• Maksimal driftsfrekvens: EPM3064ATC44-10 kan fungere med en maksimal frekvens på 222,2 MHz.Denne højfrekvens letter hurtigere behandlingshastigheder, hvilket gør den ideel til applikationer, der kræver hurtige responstider og højhastighedsdataoperationer.

• Forsikringsforsinkelse: Med en lav forplantningsforsinkelse på så lidt som 4,5 nanosekunder minimerer dette CPLD tidsforsinkelsen i signaloverførsel fra input til output, hvilket forbedrer den samlede systemydelse og lydhørhed.

• Forsyningsspænding: Det fungerer på en 3,3V forsyningsspænding med et tilladt interval fra 3,0V til 3,6V.Dette spændingsområde giver fleksibilitet i strømforsyningskrav, hvilket gør det kompatibelt med en række digitale systemer.

• I/O -stifter: Enheden inkluderer 34 input/output -stifter, hvilket muliggør omfattende forbindelse med andre komponenter i et digitalt system.Disse stifter letter overførsel af data ind og ud af CPLD, hvilket understøtter en bred vifte af grænsefladefunktionaliteter.

• Pakningstype: EPM3064atc44-10 ligger i en 44-polet tynd quad-fladpakke (TQFP) og tilbyder en kompakt formfaktor, der er gavnlig for applikationer, hvor pladsen er på en præmie, uden at gå på kompromis med antallet af I/O-indstillinger.

• Driftstemperaturområde: Denne CPLD er designet til at fungere inden for et kommercielt temperaturområde fra 0 ° C til 70 ° C og er velegnet til en lang række miljøer, hvilket sikrer pålidelig ydeevne under typiske industrielle forhold.

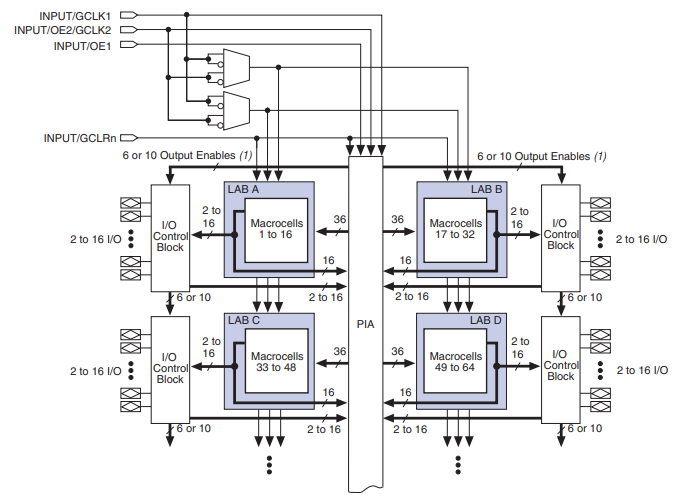

EPM3064ATC44-10 Blokdiagram

Blokdiagrammet for EPM3064ATC44-10 giver en visuel repræsentation af dens interne arkitektur, der fremhæver de funktionelle komponenter og deres sammenkoblinger.I kernen af ​​designet er fire logiske array -blokke (LABS) mærket A, B, C og D, der hver indeholder 16 makroceller i alt 64 makroceller.Disse laboratorier er forbundet til en central programmerbar sammenkoblingsarray (PIA), der letter routing af signaler mellem laboratorier og I/O -kontrolblokke.PIA sikrer, at input, output og intern logik kan kommunikere effektivt og fleksibelt.Hvert laboratorium er yderligere forbundet til dets respektive I/O -kontrolblok, der håndterer op til 16 I/O -stifter.Disse I/O -blokke styrer samspillet mellem eksterne signaler og den interne logik, der tilbyder funktioner såsom tovejs drift og programmerbar output muliggør.Diagrammet viser kontrolsignaler som Global Clocks (GCLK1 og GCLK2), Output Aktable Signal.

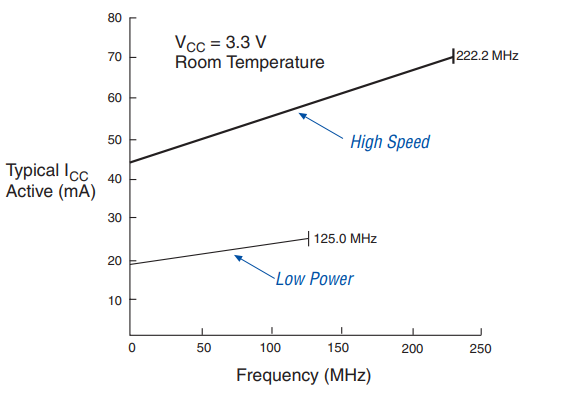

ICC vs. frekvens

Grafen illustrerer den typiske aktive forsyningsstrøm (ICC) forbrug versus frekvens for EPM3064ATC44-10 under en forsyningsspænding på 3,3V ved stuetemperatur.To operationelle tilstande fremhæves: Høj hastighed og Lav effekt.I højhastighedstilstand øges det aktuelle forbrug lineært med driftsfrekvensen, der starter ved ca. 50 mA for lavere frekvenser og når omkring 70 mA ved en frekvens på 222,2 MHz.Denne tilstand er designet til applikationer, der kræver maksimal ydelse og hurtigere behandlingshastigheder.Omvendt demonstrerer den lave effekttilstand lavere strømforbrug, der starter ved ca. 20 mA ved lavere frekvenser og stiger til ca. 30 mA ved 125 MHz.Denne tilstand er optimeret til energieffektiv drift, hvilket gør den velegnet til design, der prioriterer lavere strømforbrug over hastighed.

EPM3064ATC44-10-specifikationer

Type	Parameter
Fabrikant	Altera/Intel
Serie	MAX® 3000A
Emballage	Bakke
Delstatus	Forældet
Programmerbar type	I systemprogrammerbar
Forsinkelsestid TPD (1) Max	10 ns
Spændingsforsyning - intern	3V ~ 3.6V
Antal logiske elementer/blokke	4
Antal makroceller	64
Antal porte	1250
Antal I/O.	34
Driftstemperatur	0 ° C ~ 70 ° C (TA)
Monteringstype	Overflademontering
Pakke / sag	44-tqfp
Leverandørenhedspakke	44-tqfp (10x10)
Basisproduktnummer	EPM3064

EPM3064ATC44-10 ISP-programmeringstrin

1. Indtast ISP: Denne indledende fase overgår input/output (I/O) stifter fra den normale brugertilstand til ISP -tilstand.Det er et forberedelsestrin, der sikrer, at enheden er klar til programmering, hvilket kræver kun 1 millisekund at afslutte.

2. Kontroller ID: Før du starter nogen programmering eller verifikation, kontrolleres enhedens silicium -ID for at bekræfte dens identitet og sikre kompatibilitet med programmeringskommandoerne.Dette trin er hurtigt og optager en minimal del af den samlede programmeringstid.

3. Bulk slet: For at rydde de tidligere data fra enheden udføres en bulk -sletning.Dette involverer indlæsning af sletningskommandoer i enheden og påføring af en 100-millisekund puls til at slette EEPROM (elektrisk sletbare programmerbare skrivebeskyttede hukommelsesceller).Dette trin forbereder enheden til nye data.

4. Program: I løbet af dette trin programmeres nye data til enheden.Dette involverer indlæsning af hver EEPROM -adresse med de nye data og anvendelse af en programmeringspuls til at skrive dataene i EEPROM -cellerne.Denne proces gentages adresse efter adresse, indtil alle de tilsigtede data er programmeret til enheden.

5. Kontroller: Efter programmering verificeres enhedens data for at sikre, at de er skrevet korrekt.Dette involverer at læse dataene fra hver EEPROM -adresse og sammenligne dem med de tilsigtede data.Dette trin sikrer programmeringsnøjagtigheden og gentages for hver adresse.

6. Afslut ISP: Det sidste trin overgår I/O -stifterne fra ISP -tilstand tilbage til brugertilstand.Ligesom Enter ISP -trin er dette trin også hurtigt, hvilket kun kræver 1 millisekund.Det markerer færdiggørelsen af ​​programmeringsprocessen, så enheden kan genoptage normale operationer.

EPM3064ATC44-10 Applications

Indlejrede systemer

Denne CPLD er ideel til indlejrede systemapplikationer, hvor der kræves brugerdefineret logik for at øge funktionaliteterne hos mikrokontrollere.Det kan udføre opgaver som grænseflade, kontrolsignalbehandling og håndtering af hardware -perifere enheder, hvilket forbedrer mulighederne og effektiviteten af ​​indlejrede designs.

Telekommunikation

I telekommunikationssektoren spiller EPM3064ATC44-10 en rolle i protokolhåndtering, signalintegritetsstyring og datarouting.Dens højhastighedslogikbehandlingsevner gør den velegnet til applikationer såsom digital signalbehandling, netværkskontakter og interface-konvertering, hvilket hjælper med at opretholde effektiv dataflow og kommunikations pålidelighed.

Test- og måleudstyr

Enheden bruges i vid udstrækning i test- og måleudstyr på grund af dets omprogrammerbare karakter og hurtig drift.Det er i stand til at håndtere komplekse logiske operationer, der kræves i dataindsamlingssystemer, signalgeneratorer og analyseværktøjer, hvilket giver præcis kontrol og tilpasningsfunktionalitet, der er nødvendig i videnskabelige og industrielle testmiljøer.

Industrielle kontrolsystemer

Som en programmerbar logikcontroller (PLC) findes EPM3064ATC44-10 i forskellige automatiserings- og processtyringsapplikationer.Det tilbyder de nødvendige logiske kapaciteter til at kontrollere maskiner, processignaler og udføre sikkerhedskontrol, alt sammen med at fungere effektivt under industrielle forhold og inden for brede temperaturområder.

Forbrugerelektronik

I forbrugerelektronik hjælper denne CPLD med at drive innovation inden for enheder som smarte hjemmesystemer, bærbare spilenheder og avanceret lyd/visuelt udstyr.Det understøtter komplekse logiske løsninger, der forbedrer enhedens funktionaliteter, forbedrer grænseflader og muliggør integration af næste generations funktioner i forbrugerprodukter.

EPM3064ATC44-10 lignende dele

• EPM3064ATC44-7

• EPM3064ati100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Købsguide

Når man overvejer køb af EPM3064ATC44-10, er der flere aspekter, der skal huskes for at sikre, at det passer til dine projektkrav.Vær først og fremmest opmærksom på, at denne komponent er forældet, selvom vi stadig tilbyder begrænset lager.Sørg for, at de tekniske specifikationer stemmer overens med dine behov.EPM3064ATC44-10 har 64 makroceller, fungerer ved en maksimal frekvens på 222,2 MHz og er designet til en 3,3V strømforsyning inden for en 44-polet TQFP-pakke.Det er nødvendigt at gennemgå databladet og applikationsnotaterne for fuldt ud at forstå integration og operationelle krav til denne komponent.I betragtning af komponentens forældede status skal du også evaluere alternative indstillinger, der giver lignende funktionalitet og understøttes aktivt.Dette trin er vigtigt for at opretholde levetiden og understøttelsen af ​​dit projekt.

EPM3064ATC44-10 Fordele

Højhastighedsydelse

Denne enhed er i stand til at fungere med en høj maksimal frekvens på 222,2 MHz, hvilket muliggør hurtig behandling af data og opgaver.Den lave forplantningsforsinkelse på kun 4,5 nanosekunder minimerer den tid, det tager for signaler at rejse gennem enheden, hvilket forbedrer den samlede systemreaktionsevne og ydeevne i tidsfølsomme applikationer.

Lavt strømforbrug

Designet til effektivitet fungerer EPM3064ATC44-10 på en 3,3V forsyningsspænding, hvilket hjælper med at reducere det samlede strømforbrug i det system, det er en del af.Denne funktion er gavnlig i bærbare og batteridrevne enheder, hvor der kræves effekteffektivitet.

Omprogrammabilitet og fleksibilitet

Den omprogrammerbare karakter af denne CPLD giver mulighed for flere iterationer og opdateringer i designfasen og efter implementering, understøtter kontinuerlig forbedring og tilpasning til ændrede teknologiske behov uden at kræve komplette hardware -redesign.

Brede grænsefladefunktioner

Med 34 I/O-stifter understøtter EPM3064ATC44-10 omfattende interfaceindstillinger, hvilket gør det nemt at oprette forbindelse til en lang række andre digitale komponenter.Denne fleksibilitet er stor til komplekse systemer, der kræver adskillige forbindelser mellem forskellige typer enheder.

Pålidelighed og levetid

Denne CPLD er bygget med en robust, ikke-flygtig, flashbaseret arkitektur og opretholder programintegritet og funktionalitet over tid, hvilket sikrer ensartet ydelse og pålidelighed, selv med hyppige strømcyklusser eller under barske driftsbetingelser.

Sømløs integration med eksisterende logiske enheder

EPM3064ATC44-10 kan let erstatte flere ældre typer logiske enheder som PALS og GALS, reducere systemkompleksiteten og forbedre effektiviteten.Denne kapacitet gør det til et ideelt valg til at opgradere eksisterende systemer eller konsolidere flere funktioner til en enkelt enhed.

Bred driftstemperaturområde

Velegnet til kommercielle applikationer fungerer denne enhed pålideligt inden for et temperaturområde fra 0 ° C til 70 ° C.Denne robusthed giver mulighed for implementering i forskellige miljøer, fra kontorindstillinger til industrielle lokationer uden nedbrydning af præstationer.

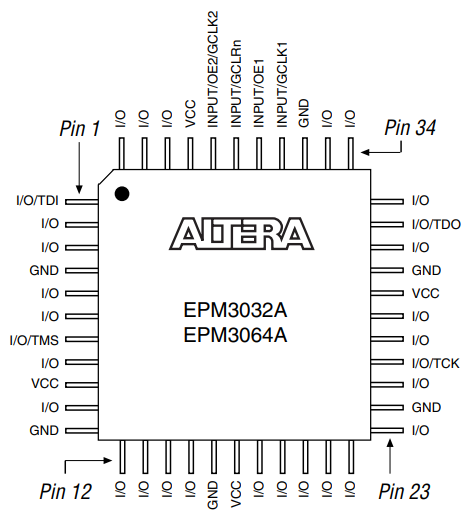

EPM3064ATC44-10 Pakningstift-out-diagram

EPM3064ATC44-10-pakningspin-out-diagrammet repræsenterer det fysiske arrangement af stifterne til enheden.Det giver detaljer om funktionerne og opgaverne af hver pin i 44-polet pakken.Hver pin er mærket med sin udpegede funktionalitet, såsom I/O (input/output), strømforsyning (VCC), jord (GND) eller specifikke operationelle signaler som TDI, TDO, TMS og TCK, der bruges til JTAGprogrammering og fejlsøgning.Diagrammet bruger en top-down visning af chippen med klare indikationer på pin-nummerering for at hjælpe med at identificere pin-positioner i forhold til den fysiske pakke.

Pin -opgaverne inkluderer flere I/O -stifter, der tilbyder fleksibilitet til at grænseflade enheden med andre komponenter i et kredsløb.Specifikke stifter som input/GCLK og input/OE er fremhævet, hvilket viser deres dobbeltformål rolle i at tilvejebringe ursignaler eller fungere som generelle inputstifter.Disse multifunktionelle stifter er gode til at optimere brugen af ​​enheden i programmerbare logiske applikationer.Diagrammet identificerer også strøm- og jordstifter, der er fordelt på tværs af pakken, hvilket sikrer pålidelig strømforsyning og signalintegritet.Med hjørnemarkøren, der angiver pin 1, hjælper diagrammet korrekt med at orientere chippen under samlingen og reducere risikoen for fejl.

EPM3064ATC44-10 Producent

Altera var kendt for sine FPGA- og CPLD -produktlinjer, ligesom Max og Stratix -serien.EPM3064ATC44-10, en del af MAX 3000A-serien, var en af ​​Alteras populære CPLD'er.Post-erhvervelse har Intel fokuseret på at fremme FPGA-teknologi og integrere den med Xeon-processorer til opgaver i AI og databehandling.Intels FPGA -lineup inkluderer nu Agilex og Stratix 10 -serien, der imødekommer behovene i 5G og cloud computing.Intel har afbrudt nogle ældre Altera-produkter som EPM3064ATC44-10 som en del af overgangen til nyere teknologier.Intel fører fortsat i programmerbar logik, understreger AI -acceleration og rekonfigurerbar computing med innovationer i OneAPI og FPGA -kort.

Konklusion

EPM3064ATC44-10 er et fremragende valg til at oprette eller forbedre digitale enheder.Det er hurtigt, effektivt og kan forbinde med mange andre komponenter, hvilket gør det nyttigt til forskellige elektroniske applikationer.Denne guide dækkede sine vigtigste funktioner, hvordan den kan bruges i forskellige enheder og dens fordele, der viser, hvordan det kan hjælpe med at gøre mere avancerede og pålidelige elektroniske systemer.Uanset om du opdaterer gammelt udstyr eller bygger noget nyt, er EPM3064ATC44-10 en vigtig del, der hjælper med at få alt til at fungere bedre.

Datablad PDF

EPM3064ATC44-10 Datablad:

MAX 3000A Enhedsfamiliedatablad.pdf
