Fuld bro ensretter: Effektiv AC til DC -konvertering, kredsløbsdesign og applikationer

En fuld bro -ensretter, der bruges til at ændre vekslende strøm (AC), som strømmen fra din stikkontakt, til jævnstrøm (DC), som er den type effekt, der bruges af de fleste elektroniske enheder.I modsætning til enklere systemer, der spilder halvdelen af ​​den indkommende elektricitet, bruger den fulde bro -ensretter fire dioder for at sikre, at den fanger strøm fra både op- og ned -gyngerne i AC -cyklussen.Denne artikel vil undersøge, hvordan en fuld bro -ensretter fungerer, dens dele, og hvorfor den er så vigtig i mange teknologier i dag.

Katalog

Oversigt over en fuld bro -ensretter

EN Fuld bro ensretter, også kendt som en fuld bølgebro -ensretter eller blot en diodebro -ensretter, er et elektronisk kredsløb designet til at omdanne vekselstrøm (AC) til jævnstrøm (DC).Det fungerer som en komponent i mange elektriske og elektroniske anvendelser, hvor der kræves en stabil DC -spænding.I modsætning til en halvbølger ensretter, der kun bruger halvdelen af ​​AC-bølgeformen, drager en fuld bro-ensretter fordel af både de positive og negative halvdele af AC-cyklus, hvilket gør den mere effektiv i strømkonvertering.Driften af ​​en fuld bro -ensretter er afhængig af en konfiguration af fire dioder arrangeret i en broformation.Disse dioder fungerer kollektivt for at sikre, at retningen af ​​strømstrømmen forbliver den samme på tværs af belastningen, uanset polariteten af ​​AC -indgangen.Dette arrangement giver effektivt kredsløbet mulighed for at rette op på begge halvdele af inputbølgeformen, hvilket resulterer i en mere kontinuerlig og stabil DC-udgang sammenlignet med en halvbølger ensretter.

En af de vigtigste fordele ved en fuld bro -ensretter er dens forbedrede effektivitet.Da den behandler hele AC -bølgeformen snarere end kun halvdelen, genererer den en højere gennemsnitlig DC -udgangsspænding, hvilket er fordelagtigt i praktiske anvendelser.Ved at udnytte indgangseffekten reduceres det desuden strømtab og varmeafledning, hvilket gør det til et foretrukket valg i forskellige strømforsyningssystemer.Fuld bro -ensretter bruges i vid udstrækning i regulerede strømforsyningskredsløb, herunder dem, der findes i strømadaptere, batteriopladere og computerkraftartikler.Disse enheder kræver en konsistent og pålidelig DC -spænding for at sikre stabil drift af elektroniske komponenter.En fuld bro -ensretter til at levere glat og effektiv DC -effekt gør det til en vigtig komponent i moderne elektrisk og elektronisk teknik.

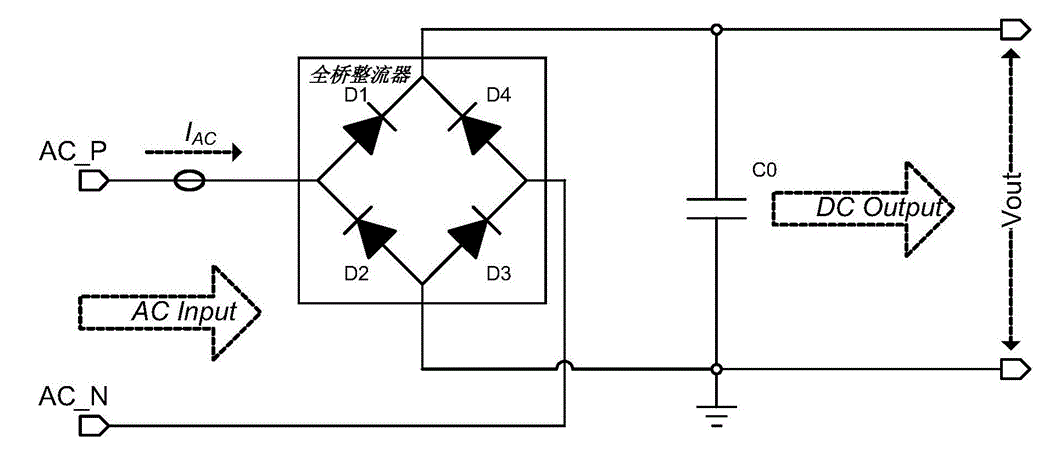

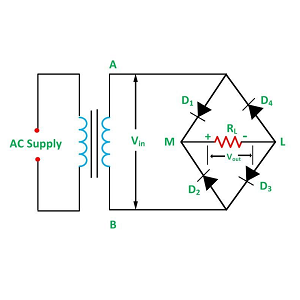

Figur 2.Fuld bro ensretterDiagram

Kredsløbsdiagrammet illustrerer arbejdsprincippet for en fuld bølgebro -ensretter, en almindelig elektronisk komponent, der bruges til at konvertere vekslende strøm (AC) til jævnstrøm (DC).Kredsløbet består af fire dioder (D1, D2, D3 og D4) arrangeret i en bro -konfiguration.Det har to AC -inputterminaler (mærket AC_P og AC_N) og to DC -udgangsterminaler.Når AC -spænding påføres, bruger ensretteren dioderne for at sikre, at strømmen strømmer i samme retning under både de positive og negative halvdele af AC -cyklussen.I den positive halvcyklus er dioder D1 og D2 fremad-partisk og tillader strøm at passere, mens D3 og D4 er omvendt partisk og blokerer strøm.Under den negative halvcyklus bliver D3 og D4 fremadrettet og adfærd, mens D1 og D2 blokerer strøm.Denne proces korrigerer AC -indgangen og producerer en pulserende DC -output.Kondensatoren (C0) udjævner output, reducerer spændingsvingninger og skaber en mere stabil DC -spænding (VOUT).

Konstruktion af en fuld bølgebro -ensretter

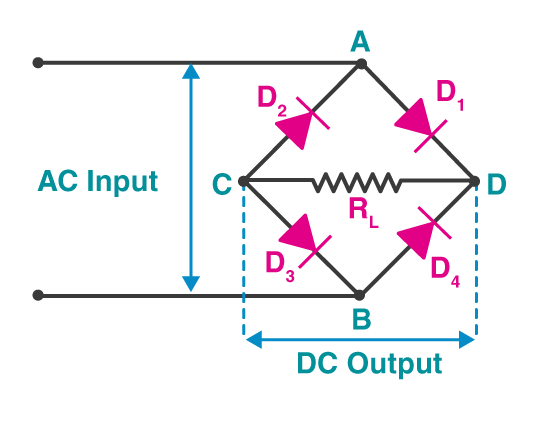

Figur 3. Fuld bølgebro -ensretterkonstruktion

En fuldbølgebro -ensretter, elektronisk kredsløb designet til at konvertere vekslende strøm (AC) til jævnstrøm (DC) effektivt.Denne ensretningsproces er afhængig af den kombinerede drift af dioder og en resistiv belastning, der hver bidrager til kredsløbets funktionalitet og effektivitet.Rektifikatorens konstruktion består af følgende hovedkomponenter:

1. Fire dioder (D₁, D₂, D₃, D₄)

De fire dioder er hjertet af kredsløbet og er arrangeret i en bro -konfiguration.De spiller en rolle i ensretteringsprocessen ved at lade strømmen kun strømme i en retning gennem belastningen, uanset ac -inputpolariteten.Hver diode fungerer som en envejsventil til elektrisk strøm.Under den positive halvcyklus af AC-indgangen bliver dioder D₁ og D₂ fremad-partisk, hvilket gør det muligt for strøm at strømme gennem belastningen.På samme tid er dioder D₃ og D₄ omvendt partisk og blokerer for strømmen.Dette sikrer, at strømmen strømmer i en enkelt retning gennem belastningen.

Under den negative halvcyklus af AC-indgangen er rollerne for dioderne omvendt.Dioder D₃ og D₄ bliver fremadsporede og leder aktuelle, mens dioder D₁ og D₂ er omvendt partisk og blokerer strøm.Igen strømmer strømmen i samme retning gennem belastningen og opretholder en ensrettet strøm.Denne vekslende drift af dioderne sikrer, at begge halvdele af AC-bølgeformen anvendes, hvilket resulterer i en mere effektiv konvertering sammenlignet med en halvbølge ensretter, der kun bruger halvdelen af ​​AC-cyklus.

2. Resistiv belastning (r_L)

Den resistive belastning, mærket R_L I diagrammet repræsenterer den komponent eller en enhed, der bruger den rettede DC -output.Denne belastning kan være en modstand, en elektronisk enhed eller ethvert apparat, der kræver DC -strøm til at fungere.Den rettede strøm strømmer gennem belastningen og leverer brugbar effekt.Kredsløbets ydeevne og effektivitet afhænger i vid udstrækning af egenskaberne ved belastningen og kvaliteten af ​​den rettede output.Belastningen er forbundet på tværs af DC -udgangsterminalerne, mærket B og D i diagrammet.Retningen af ​​den aktuelle strømning gennem belastningen forbliver konsistent på grund af ensretningsprocessen, hvilket sikrer levering af en ensrettet DC -strøm.

3. AC -inputterminaler (A og C)

Rektifikatoren har to inputterminaler mærket A og C, hvor AC -forsyningen er tilsluttet.Polariteten af ​​AC-input skifter med jævne mellemrum, hvor de positive og negative halvcyklusser behandles forskelligt af dioderne.Indgangsspændingen kanaliseres gennem Bridge Network, hvilket sikrer, at begge halvdele af AC -bølgeformen bidrager til udgangsstrømmen.

4. DC Output -terminaler (B og D)

Rektifikatoren producerer en DC -spænding over outputterminalerne, mærket B og D i diagrammet.Outputet er en pulserende DC -bølgeform, med den negative halvdel af AC -cyklussen, der er inverteret for at tilpasse sig den positive halvdel.Selvom denne bølgeform er ensrettet, indeholder den stadig nogle udsving eller krusninger på grund af ensretteringsprocessen.Den fulde bølgebro-ensretter er yderst effektiv, fordi den bruger begge halvdele af AC-bølgeformen, hvilket effektivt fordobler frekvensen af ​​outputsignalet sammenlignet med en halvbølger ensretter.Denne øgede frekvens gør det lettere at udjævne krusningerne ved hjælp af filtreringskomponenter som kondensatorer eller induktorer, hvilket producerer en mere stabil DC -output til praktiske anvendelser.Dette design er vidt brugt i strømforsyningskredsløb på grund af dets evne til at tilvejebringe en højere gennemsnitlig udgangsspænding, forbedret effektivitet og bedre anvendelse af indgangseffekten sammenlignet med enklere ensretterkredsløb.

Funktionalitet af en fuld bro -ensretter

Den fulde bro -ensretter, der er kendt for sin evne til at konvertere vekslende strøm (AC) til jævnstrøm (DC).AC, der ofte er tilgængelig i bolig-, kommercielle og industrielle elektriske systemer, er uegnet til de fleste elektroniske enheder på grund af dens tovejs karakter, der skifter mellem positive og negative cyklusser.Den fulde bro -ensretter behandler dette problem ved at bruge en strategisk konfiguration af dioder for at lette omdannelsen af ​​AC til DC, hvilket gør det muligt for elektroniske enheder at fungere pålideligt.Rektificeringsprocessen begynder, når AC-indgangen, der naturligvis følger et sinusformet mønster med vekslende positive og negative halvcyklusser, kommer ind i ensretterkredsløbet.Rektifikatorens design består af fire dioder, arrangeret i en bro -konfiguration, der arbejder sammen for kun at kanalisere strømmen af ​​elektricitet i en retning.Når AC-input skifter, opføres specifikke par dioder under hver halvcyklus.

For at skabe en mere stabil og anvendelig DC -spænding føres ensretterens output normalt gennem en filtreringskomponent, såsom en kondensator.Kondensatoren spiller en rolle ved at opbevare ladning under toppe af den pulserende DC og frigive den under trugene, hvilket effektivt reducerer udsving og udjævner bølgeformen.Den resulterende DC -spænding er meget mere konsekvent og egnet til at drive elektroniske enheder.Betydningen af ​​den fulde bro -ensretter strækker sig langt ud over simpel konvertering.Dens stabile DC -output er fantastisk til korrekt funktion af en lang række elektroniske enheder, fra små husholdningsgadgets som smartphones, tablets og bærbare computere til større, mere komplekse systemer som computerservere, telekommunikationsnetværk og industrielle maskiner.Disse enheder og systemer kræver en stabil og kontinuerlig strømforsyning for at undgå ydelsesproblemer eller potentielle skader forårsaget af udsving i det elektriske input.Rektifikatorens evne til at udnytte begge halvdele af AC-bølgeformen gør den mere effektiv end en halvbølge-ensretter, hvilket giver en højere gennemsnitlig udgangsspænding og minimerer energispild.Ved at sikre en konstant og pålidelig DC -forsyning forbedrer den fulde bro -ensretter ikke kun ydelsen på de enheder, den driver, men udvider også deres levetid ved at beskytte følsomme komponenter mod spændings uregelmæssigheder.Denne effektivitet og pålidelighed gør det til et element i moderne kraftelektronik og energikonverteringssystemer.

Operationel dynamik af en fuld bro -ensretter

Driften af ​​en fuld bro -ensretter er både indviklet og nødvendig til at konvertere vekslende strøm (AC) til jævnstrøm (DC), en transformation, der er vigtig for at drive utallige elektroniske enheder.Denne proces kan forstås som en række sammenkoblede faser, der hver spiller en rolle i at sikre effektiviteten, stabiliteten og pålideligheden af ​​DC -output.

1. AC -input og transformerjustering

Rektificeringsprocessen begynder med en AC -indgang, typisk hentet fra en standard strømforsyning, såsom en stikkontakt.Imidlertid er spændingen på denne AC -indgang ofte for høj eller uegnet til direkte anvendelse i elektroniske kredsløb.For at tackle dette anvendes en transformer til at nedbryde spændingen til et sikrere og mere håndterbart niveau.Transformatoren justerer ikke kun indgangsspændingen, men isolerer også kredsløbet fra hovedforsyningen, hvilket giver et ekstra lag af sikkerhed.Ved at træde ned ad spændingen sikrer transformeren, at ensretteren fungerer effektivt, samtidig med at risikoen for spændingsspidser eller stigninger, der kan skade delikate elektroniske komponenter.Dette forberedelsesstadium er vigtigt for at gøre input AC klar til den efterfølgende ensretningsproces.

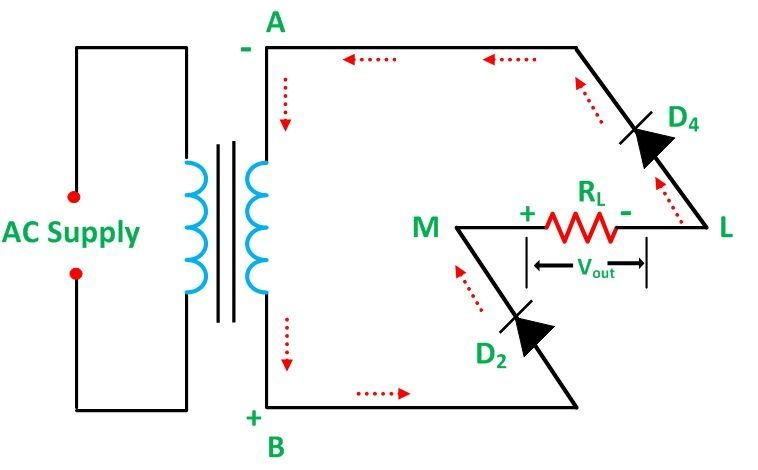

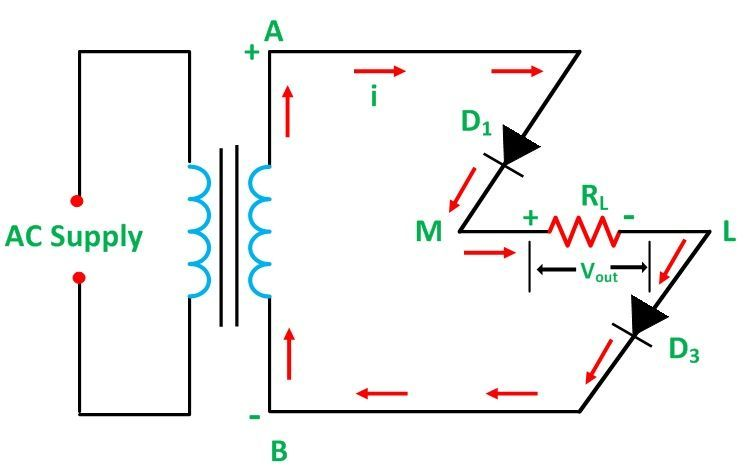

2. Diodeaktivering under positive og negative halvcyklusser

3. Kondensatorfiltrering

Den ensrettede output på dette trin, selvom den er ensrettet, indeholder stadig udsving eller krusninger på grund af den skiftende karakter af den originale AC -indgang.For at udjævne disse krusninger og producere en mere stabil DC -spænding placeres en kondensator på tværs af output fra ensretteren.Kondensatoren fungerer ved at oplade, når den rettede spænding når sit højdepunkt og udledes, når spændingen falder.Denne proces udfylder hullerne mellem pulserne i den rettede bølgeform, hvilket effektivt reducerer spændingsvariationer.Resultatet er en meget glattere DC -output til strøm af følsomme elektroniske enheder.I applikationer, der kræver præcision, såsom medicinsk udstyr, kommunikationsenheder og mikrokontrollere, sikrer dette filtreringstrin, at den leverede spænding forbliver stabil og pålidelig.

4. Spændingsstabilisering

Selv efter filtrering kan mindre udsving eller uregelmæssigheder fortsætte i DC -output.For yderligere at forfine kvaliteten af ​​spændingen anvendes yderligere spændingsstabiliseringskomponenter, såsom spændingsregulatorer eller mere avancerede filtreringskredsløb, ofte.Spændingsregulatorer er designet til at opretholde en konstant udgangsspænding, selvom indgangsspændingen eller belastningsforholdene varierer.Denne stabilisering er vigtig for enheder, der kræver en nøjagtig og konsekvent spændingsforsyning, såsom processorer, sensorer eller hukommelsesmoduler.Ved at sikre, at udgangsspændingen forbliver inden for et præcist interval, forbedrer dette trin ydelsen og levetiden for de enheder, der er drevet af ensretteren.

Hele den operationelle proces med den fulde bro -ensretter er konstrueret til at maksimere energieffektiviteten, mens den minimering af effekttab.Ved at anvende både de positive og negative halvdele af AC-input opnår ensretteren større effektivitet sammenlignet med halvbølge ensretter, der kun bruger halvdelen af ​​AC-bølgeformen.Derudover sikrer den systematiske tilgang til transformering, korrigerende, filtrering og stabilisering af input, at output ikke kun er stabil, men også sikkert til brug med delikate elektroniske komponenter.Gennem denne fire-fase-proces giver den fulde bro-ensretter en pålidelig og effektiv DC-strømforsyning til en lang række elektroniske enheder og systemer.Ved at levere en konsistent og stabil DC -output beskytter ensretter følsomme kredsløb mod spændingsudsving og sikrer den korrekte funktion og udvidede levetid for de enheder, den driver.Dette gør det til en vigtig komponent i moderne strømforsyningsdesign.

Full Wave Bridge ensretter Peak Inverse Spænding (PIV)

Peak Inverse Voltage (PIV), en specifikation for dioder, der bruges i en fuldbølgebro-ensretter, da den bestemmer deres evne til at modstå den maksimale omvendt spænding i ikke-konnuktionsperioder.PIV sikrer, at dioder kan håndtere den højeste spænding, de kan opleve i omvendt bias uden at mislykkes eller bryde sammen.Denne parameter bruges i højspændings- eller industrielle applikationer, hvor kredsløb udsættes for spændingsniveauer og udsving.At forstå PIV hjælper med at designe ensrettere, der ikke kun er effektive, men også holdbare og pålidelige under forskellige driftsforhold.

Beregning og anvendelse af PIV

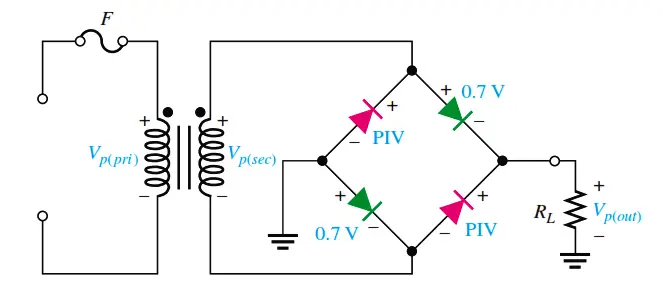

Figur 6. Praktisk diodemodel med PIV -beregning

PIV for hver diode i en fuld bølgebro -ensretter er den maksimale omvendte spænding, som dioden skal blokere under drift.Denne værdi er lig med den højeste vekselstrømsspænding af forsyningen, som kan beregnes ved at multiplicere RMS (rodmidlet firkantet) spænding med kvadratroten af ​​2. for eksempel, hvis vekselstrømsspændingen er 230 volt, vil spidsspændingVær ca. 325 volt (230 × √2).Derfor skal PIV -ratingen for hver diode i ensretteren være mindst 325 volt for sikkert at modstå denne maksimale spænding uden svigt.

I kredsløb, hvor en transformer bruges til at trappe op eller nedbryde indgangsspændingen, skal PIV -beregningen også redegøre for den transformerede spænding.For eksempel, hvis transformeren træder ned ad spændingen til 120 volt AC, bliver spidsspændingen ca. 170 volt (120 × √2), og dioderne skal have en PIV -vurdering på mindst 170 volt.Sørg for, at PIV -klassificeringen af ​​hver diodekampe eller overstiger den beregnede spidsspænding for at forhindre omvendt lækagestrømme og beskytte ensretteren mod skader forårsaget af overspændingsbetingelser.

Valg og holdbarhed af dioder baseret på PIV

Valg af dioder med en passende PIV-vurdering er et vigtigt trin i at sikre den langsigtede holdbarhed og pålidelighed af en fuldbølgebro-ensretter.Dioder med PIV -ratings højere end den beregnede spidsspænding giver en ekstra sikkerhedsmargin, hvilket gør kredsløbet mere robust mod uventede spændingspidser eller stigninger i AC -forsyningen.Denne sikkerhedsbuffer er stor i industrielle og højeffekt applikationer, hvor effektsvingninger er hyppigere og alvorlige.

Brug af dioder med utilstrækkelige PIV -vurderinger kan føre til hyppige fejl, da dioderne muligvis ikke er i stand til at blokere omvendte spændinger under drift.Over tid kan dette forårsage overophedning, skade på andre komponenter i kredsløbet og endda total ensretterfejl.I modsætning hertil hjælper dioder med passende bedømte eller lidt over-specificerede PIV-værdier med at sikre, at ensretteren kan modstå driftsbetingelserne og udvide sin samlede levetid.

Indflydelse på ensretter ydeevne og lang levetid

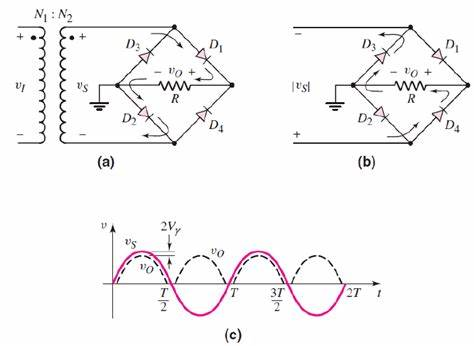

Figur 7. Fuldbølgebroens ensretterkredsløb og outputbølgeform

Ydelsen og levetiden for en fuld bølgebro -ensretter er stærkt afhængig af PIV -klassificeringerne af dens dioder.Når der anvendes dioder med tilstrækkelige PIV -ratings, bidrager de til kredsløbets samlede robusthed, så det kan fungere pålideligt endda under udfordrende forhold.Denne pålidelighed er stor i applikationsstabilitet, såsom medicinsk udstyr, kommunikationssystemer og industrielle maskiner.

Hvis dioderne er korrekt vurderet, forhindrer de omvendt lækagestrømme og elektrisk sammenbrud, hvilket sikrer en stabil og konsekvent DC -output.Denne stabilitet beskytter ikke kun følsomme nedstrøms komponenter, men minimerer også vedligeholdelseskrav og reducerer risikoen for dyre systemnedstop.Derudover tillader korrekt PIV -udvælgelse ensretteren at håndtere lejlighedsvise overspændinger eller unormale spændingsvingninger uden at gå på kompromis med dens integritet eller effektivitet.

Kondensatorfilter i fuldbølgerbro-ensrettere

Integrationen af ​​et kondensatorfilter i fuldbølgebro-ensretter er en forbedring, der forbedrer kvaliteten af ​​output-jævnstrømmen (DC).Fuldbølgebro-ensretter konverterer effektivt vekslende strøm (AC) til DC, men den øjeblikkelige output er ikke en glat, stabil DC.I stedet er det en pulserende DC -bølgeform, der er kendetegnet ved periodiske toppe og trug.Denne udsving kan forårsage problemer for følsomme elektroniske enheder, der kræver en konstant og stabil spænding til at fungere pålideligt.For at tackle denne begrænsning og forbedre ensretterens output tilføjes et kondensatorfilter.Kondensatorens evne til at opbevare og frigive elektrisk energi hjælper gradvist med at udjævne disse udsving og producerer en renere og mere stabil DC -spænding.

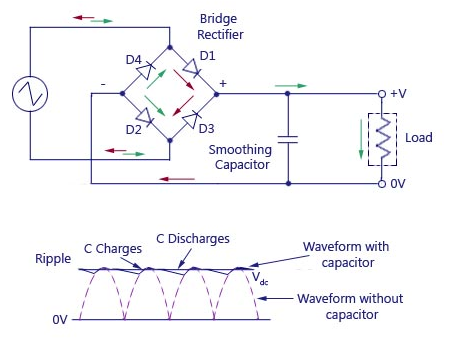

Figur 8. Fuldbølger ensretter med kondensatorfilter

Rolle og mekanisme for kondensatorfiltre

Hovedformålet med kondensatoren i en fuldbølgebro-ensretter er at reducere krusning og stabilisere udgangsspændingen.Ripple henviser til den lille, resterende vekselstrømskomponent, der forbliver overlejret på den rettede DC -output.Denne krusning opstår, fordi ensretningsprocessen konverterer de skiftende positive og negative halvdele af AC -bølgeformen til pulserende DC, men ikke eliminerer spændingsudsvingene fuldstændigt.Kondensatorfilteret fungerer ved at oplade den maksimale spænding af den rettede bølgeform, når dioderne udføres og derefter udledes for at opretholde spændingen, når dioderne ikke udføres.

Denne opladningsudladningsmekanisme sikrer, at spændingen over belastningen forbliver relativt konstant, selv når den rettede vekselstrømsspænding falder mellem toppe.Kondensatoren fylder hullerne mellem impulser fra det rettede DC, udjævner bølgeformen og reducerer krusningen.Resultatet er en meget stabil DC -output, som er behov for at drive følsomme elektroniske enheder såsom mikrokontrollere, sensorer og kommunikationssystemer, hvor endda mindre spændingsvariationer kan føre til ydelsesproblemer.

Forbedring af outputstabilitet med større kondensatorer

Kapacitansværdien af ​​filterkondensatoren spiller en rolle i bestemmelsen af ​​effektiviteten af ​​rippelreduktion.En større kondensator har en højere opladningsopbevaringskapacitet, hvilket gør det muligt for den at opretholde spændingsniveauer mere effektivt i de ikke-conduktionsfaser i AC-cyklussen.Denne øgede opbevaringskapacitet minimerer spændingsfald mellem toppe af den rettede output, hvilket resulterer i en glattere og mere stabil DC -bølgeform.Jo større kapacitans er, jo bedre kan kondensatoren kompensere for udsvingene i den rettede spænding, hvilket reducerer krusningsamplituden.

Valget af kondensatorstørrelse involverer imidlertid afvejninger.Mens en større kondensator kan forbedre stabiliteten, tager den også mere fysisk plads, øger omkostningerne og kan kræve længere opladningstider.Derfor skal du afbalancere disse faktorer ved at vælge en kondensatorstørrelse, der opfylder de specifikke krav i applikationen.Til elektroniske applikationer med høj præcision, såsom medicinsk udstyr eller laboratorieinstrumenter, foretrækkes større kondensatorer ofte for at sikre det højeste niveau af spændingsstabilitet og ydeevne.

Fordele

I en praktisk opsætning er kondensatoren forbundet parallelt med belastningen på tværs af ensretterens outputterminaler.Denne konfiguration giver kondensatoren mulighed for at fungere som en buffer, absorberere pludselige ændringer i spænding og beskytte belastningen mod disse udsving.Ved at opretholde en stabil udgangsspænding forbedrer kondensatorfilteret ydelsen af ​​ensretteren og forhindrer skade på nedstrøms komponenter forårsaget af eksponering for inkonsekvente spændinger.En af fordelene ved kondensatorfiltrering er den udvidede levetid for elektroniske komponenter.Enheder, der udsættes for krusning eller svingende spændinger, har en tendens til at slides hurtigere, da komponenterne kontinuerligt er stresset af variationerne.Den glattere DC -output, der leveres af kondensatorfilteret, reducerer denne stress, hvilket forbedrer pålideligheden og holdbarheden af ​​det samlede system.

Den forbedrede spændingsstabilitet er især stor i applikationer som batteriopladere, hvor der kræves præcis og konsekvent spænding for at oplade batterier sikkert og effektivt.En svingende spænding kan skade batteriet eller reducere dets levetid.Tilsvarende afhænger andre elektroniske enheder såsom forstærkere, processorer og kommunikationsudstyr af glat DC -strøm til at fungere korrekt.I disse tilfælde forbedrer kondensatorfilteret ikke kun enhedens ydelse, men sikrer også dens langsigtede pålidelighed.

Fordele ved fuld bro -ensrettere

Fuld bro -ensretter er bredt anerkendt for deres mange fordele, hvilket gør dem til et foretrukket valg i forskellige elektroniske applikationer.Deres evne til effektivt at konvertere vekslende strøm (AC) til jævnstrøm (DC), kombineret med omkostningseffektive og højtydende egenskaber, får dem til at skille sig ud sammenlignet med andre korrigerende metoder.Nedenfor undersøger vi de primære fordele ved fulde bro -ensretter mere detaljeret.

Eliminering af center-taptransformator

En fordel ved fuld bro-ensretter er, at de eliminerer behovet for en center-tap-transformer, forenkler kredsløbsdesign og reducerer omkostningerne.En center-taptransformator, der kræves i nogle ensretterkonfigurationer, såsom center-tappede fuldbølgekormerede, har en sekundær vikling med en midtpunktforbindelse (midthane).Design og fremstilling af sådanne transformere kan være komplekse og dyre, da viklingen skal opdeles jævnt og præcist for at sikre afbalanceret ydeevne.

Ved at fjerne kravet om et centerhaner strømline fuld bro -ensrettere kredsløbets arkitektur.Denne forenkling resulterer i transformere, der er lettere og billigere at producere, da de ikke længere kræver den ekstra center-tap-vikling.Derudover reducerer fraværet af et midterste tap størrelsen og vægten af ​​transformeren, hvilket gør fulde bro -ensretter mere egnede til kompakte og lette design.Som et resultat tilbyder disse ensretter både økonomiske og praktiske fordele, især i applikationer, hvor omkostninger og enkelhed er vigtige overvejelser.

Øget udgangsspænding

Fuld bro-ensretter drager fuld fordel af både de positive og negative halvdele af AC-bølgeformen, hvilket effektivt fordobler hyppigheden af ​​det ensrettede output sammenlignet med halvbølge ensretter.Denne øgede anvendelse af AC -signalet fører til en højere DC -udgangsspænding for den samme transformers sekundære spænding.I modsætning hertil bruger halvbølge ensretter kun halvdelen af ​​AC-cyklus, hvilket resulterer i lavere effektivitet og udgangsspænding.

Denne egenskab ved fuld bro -ensretter gør dem ideelle til applikationer, hvor der kræves en højere DC -output.Ved at generere en mere betydelig og kontinuerlig DC -spænding forbedrer fuld bro -ensretter effektiviteten af ​​strømkonverteringsprocessen.Denne fordel er fordelagtig i enheder som strømforsyninger til kommunikationssystemer, industrielt udstyr og batteriopladningskredsløb, hvor en højere og mere konsekvent DC -output forbedrer den samlede ydelse.

Lavere spidsinvers spændingskrav

En anden fordel ved fulde bro -ensretter er deres reducerede PEAK Inverse Voltage (PIV) krav til dioderne.I en center-tappet fuldbølger ensretter skal hver diode modstå den fulde spidsspænding for transformerens sekundære vikling i omvendt bias.I en fuld bro -ensretter behøver hver diode imidlertid kun at blokere halvdelen af ​​denne maksimale spænding, da spændingen deles over dioderne under drift.

Denne reducerede spændingsspænding muliggør anvendelse af dioder med lavere PIV-ratings, som ofte er billigere end deres høje-piv-kolleger.Ved at tillade at bruge mere omkostningseffektive dioder uden at ofre ydeevne eller pålidelighed, tilbyder fulde bro-ensretter en klar økonomisk fordel.Dette gør dem til et foretrukket valg i både billige forbrugerelektronik og storskala industrielle systemer, hvor minimering af udgifter uden at gå på kompromis med kvaliteten er afgørende.

Glattere DC -output og højere transformerudnyttelsesfaktor

En af de fremtrædende fordele ved fulde bro -ensretter er deres evne til at producere en glattere DC -output.Den ensrettede output fra en fuld bro-ensretter har en lavere krusningsfaktor sammenlignet med halvbølge-ensretter, hvilket betyder en mere stabil og konsekvent DC-spænding.Denne glattere output er vigtig for følsomme elektroniske enheder, såsom mikrokontrollere, sensorer og kommunikationsudstyr, som kræver stabil effekt til pålidelig drift.

Derudover tilbyder fulde bro -ensretter en højere transformerudnyttelsesfaktor (TUF), et mål for, hvor effektivt transformerens kapacitet bruges til at levere strøm til belastningen.Den fulde bro -konfiguration sikrer, at transformeren er aktiv under begge halvdele af AC -cyklussen, hvilket maksimerer dens strømforsyningsevne.En højere TUF forbedrer ikke kun energieffektiviteten, men reducerer også transformerens størrelse og omkostninger, da dets fulde potentiale bruges.Denne kombination af glattere DC-output og bedre transformerudnyttelse gør fuld bro-ensretter til et energieffektivt og praktisk valg for moderne elektroniske systemer.

Ulemper ved fuld bro -ensrettere

Fuld bro -ensretter er yderst effektive og vidt brugt i mange applikationer på grund af deres evne til at udnytte begge halvdele af AC -bølgeformen.De leveres dog med specifikke ulemper, der kan påvirke deres praktiske i visse situationer.At forstå disse ulemper er vigtig for at vælge den passende ensretningsmetode baseret på behovene i en given anvendelse.Nedenfor er de vigtigste ulemper ved fulde bro -ensretter, forklaret detaljeret.

Øget kredsløbskompleksitet og omkostninger

En af ulemperne ved en fuld bro-ensretter er dens øgede kredsløbskompleksitet sammenlignet med enklere ensretningsmetoder, såsom halvbølge-ensretteren.En fuld bro-ensretter kræver, at fire dioder fungerer, mens en halvbølge-ensretter kun har brug for en.Inkluderingen af ​​disse ekstra komponenter gør kredsløbsdesignet mere kompliceret, hvilket kræver flere forbindelser og plads.For kompakte elektroniske enheder, hvor minimering af kredsløbsstørrelse er en prioritet, kan den større størrelse og øgede antal komponenter udgøre designudfordringer.

Omkostningsfaktoren er en anden overvejelse.Hver diode tilføjer den materielle udgift, og det øgede antal komponenter hæver de samlede produktionsomkostninger.Endvidere betyder et mere komplekst design flere potentielle punkter af fiasko, hvilket kan komplicere fejlfinding og vedligeholdelse.For industrier eller applikationer, hvor omkostningseffektivitet og enkelhed er nøglen, kan den ekstra udgift og kompleksitet af en fuld bro-ensretter muligvis gøre det mindre tiltalende.

Større spændingsfald i output

I en fuld bro-ensretter passerer strømmen gennem to dioder under hver halvcyklus af AC-indgangen.Hver af disse dioder introducerer et fremadspændingsfald, som er omkring 0,7 volt til standard siliciumdioder.Som et resultat er det samlede spændingsfald pr. Cyklus ca. 1,4 volt.Denne dråbe er mindre i højspændingsapplikationer, men bliver et alvorligt problem i lavspændingssystemer, hvor der kræves så meget indgangsspænding som muligt.

Den reducerede udgangsspænding forårsaget af dette spændingsfald kan have negativ indflydelse på den samlede effektivitet af ensretteren, især i scenarier, hvor enhver fraktion af spænding er vigtig.For enheder med lav effekt eller lavspænding kan yderligere trin, såsom spændingsforstærkning, være påkrævet for at gøre output brugbart.Disse ekstra faser øger ikke kun systemets omkostninger og kompleksitet, men kan også indføre yderligere energitab.

Kompromitteret effektivitet på grund af spændingsfald

Spændingsfaldet over dioderne reducerer ikke kun udgangsspændingen, men bidrager også til effektivitetstab i form af spildt energi.Denne energi spredes som varme, hvilket ikke bidrager til at drive belastningen, men i stedet reducerer systemets samlede energieffektivitet.Dette tab er stort i strømfølsomme applikationer, såsom batteridrevne enheder eller vedvarende energisystemer, hvor bevarelse af energi er en højeste prioritet.

I højeffektiv design kan selv små energitab tilføjes over tid, hvilket fører til højere driftsomkostninger og lavere samlede systemydelse.Du skal redegøre for disse tab, når du overvejer brugen af ​​en fuld bro -ensretter og kan være nødt til at udforske alternative ensretningsmetoder eller mere effektive dioder, såsom Schottky -dioder, for at minimere virkningen af ​​spændingsdråber.

Øget varmeafledning og termisk styringsbehov

Varmen, der genereres af spændingsfaldet over dioderne, introducerer yderligere designudfordringer.Når strømmen strømmer gennem dioderne, skal energien mistet, når varme skal styres effektivt for at forhindre overophedning.I applikationer eller miljøer med høj effekt med begrænsede køleindstillinger bliver dette en bekymring.Hvis varmen ikke spredes tilstrækkeligt, kan den føre til termisk stress på dioderne, hvilket reducerer deres levetid og pålidelighed.

Termiske styringsløsninger, såsom køleplade, fans eller avancerede kølesystemer, kan være påkrævet for at holde ensretteren i drift inden for sikre temperaturgrænser.Imidlertid tilføjer disse mål yderligere omkostninger og kompleksitet til systemet.Dårlig termisk styring kan fremskynde slid af komponenter, øge sandsynligheden for systemfejl og nødvendiggøre hyppigere vedligeholdelse eller udskiftning.

Pålidelighed og vedligeholdelsesproblemer

Afhængigheden af ​​fire dioder i en fuld bro -ensretter introducerer en grad af indbyrdes afhængighed, der kan kompromittere systemets pålidelighed.Svigten i enhver diode forstyrrer hele ensretteringsprocessen, hvilket fører til et tab af funktionalitet.Dette gør det nyttigt at bruge dioder af høj kvalitet og at designe kredsløbet med tilstrækkelige beskyttelsesmekanismer, såsom sikringer eller bølgeundertrykkere, for at forhindre skader forårsaget af spændingspidser eller andre afvigelser.

Behovet for regelmæssig vedligeholdelse for at sikre, at alle dioder fungerer korrekt, tilføjer det operationelle overhead.Dette er sandt i systemer, hvor nedetid ikke er acceptabel, såsom industriel automatisering eller medicinsk udstyr.I disse tilfælde er der behov for planlagte inspektioner og komponentudskiftninger for at opretholde ensartet ydelse, øge langsigtede omkostninger og vedligeholdelsesindsats.

Bro ensretter vs. fuld bro ensretter

Betingelserne bro -ensretter og fuld bro -ensretter bruges ofte om hverandre og henviser til den samme ensretterkonfiguration.Begge beskriver et kredsløb, der bruger fire dioder arrangeret i en bro til at konvertere vekslende strøm (AC) til jævnstrøm (DC).Denne type ensretter er et standarddesign inden for effektelektronik, der er kendt for sin effektivitet og evne til at udnytte hele AC-bølgeformen til fuldbølger.En bro-ensretter er ethvert ensretterkredsløb, der danner en bro ved hjælp af dens komponenter til at opnå fuldbølge-ensrettet.Udtrykket fuld bro -ensretter er mere specifikt og fremhæver standarddesignet ved hjælp af fire dioder.I de fleste praktiske diskussioner betyder de to udtryk den samme ting og bruges til at beskrive det samme kredsløb.Dette design foretrækkes, fordi det konverterer begge halvdele af AC-bølgeformen til en ensrettet DC-output, hvilket gør det mere effektivt end halvbølge-ensretter.

Den fulde bro -ensretter er vigtig i strømforsyningskredsløb, fordi den giver en stabil og pålidelig DC -output, hvilket er nødvendigt for korrekt funktion af elektroniske enheder.Dens evne til at maksimere brugen af ​​input AC-signalet, mens det minimerer spændingstab gør det ideelt til applikationer med høj effekt.Denne konfiguration bruges ofte i systemer som computerkraftartikler, batteriopladere og andre enheder, der kræver ren og stabil DC -strøm.De vigtigste fordele ved en fuld bro-ensretter inkluderer højere effektivitet og øget udgangsspænding sammenlignet med halvbølge ensretter.Ved at anvende begge halvdele af AC -bølgeformen fordobler den outputfrekvensen, hvilket forenkler den filtreringsproces, der er nødvendig for at udjævne DC -output.Dette design forbedrer også energieffektivitet og sikrer en mere konsekvent udgangsspænding, hvilket gør det til et foretrukket valg i moderne strømkonverteringssystemer.Bridge ensretter og fuld bro -ensretter henviser til det samme kredsløb, der blev brugt til at konvertere AC til DC.Dette design er effektivt, pålideligt og vidt brugt i strømforsyningskredsløb til en række elektroniske enheder.Dens evne til at give stabil DC -magt med minimale tab gør det til en fremragende komponent i moderne elektronik.

Half Bridge ensretter mod fuld bro -ensretter

Når man sammenligner halvbro -ensretter og fulde bro -ensrettere, kræves det at forstå forskellene i deres design, drift og ydeevne.Disse sondringer påvirker deres egnethed til forskellige applikationer, især med hensyn til udgangsspænding, effektivitet og stabilitet.Mens begge ensretter tjener det samme formål, er konvertering af vekselstrøm (AC) til jævnstrøm (DC) deres konfigurationer og adfærd varierer, hvilket påvirker deres praktiske anvendelse i elektroniske systemer.

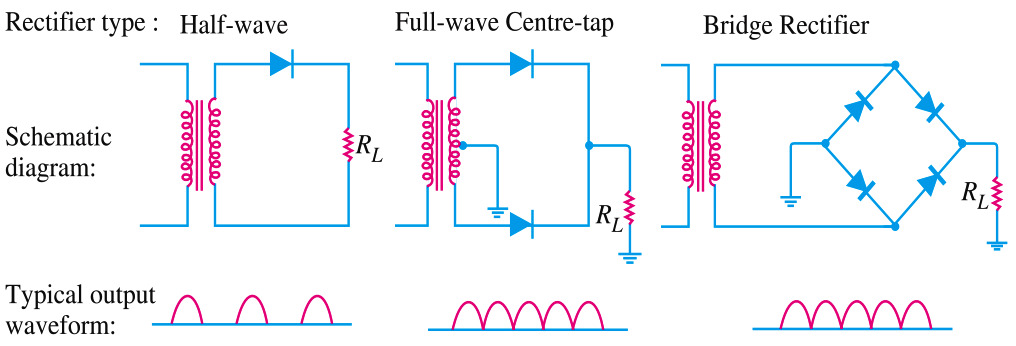

Figur 9. Half-bølge, fuldbølget midt-tap og fuldbølgebro-ensretterkonfigurationer

Konfiguration og funktion

Den fulde bro -ensretter, ofte blot kaldet en bro -ensretter, består af fire dioder arrangeret i en bro -konfiguration.Dette design giver ensretteren mulighed for at konvertere både de positive og negative halvdele af AC -inputbølgeformen til en ensrettet DC -output.Uanset om input er i den positive eller negative halvcyklus, er to af de fire dioder i broens adfærd, hvilket sikrer, at udgangens polaritet forbliver konstant.Denne evne til at udnytte hele AC -bølgeformen resulterer i større effektivitet og glattere output sammenlignet med andre ensrettet metoder.

I modsætning hertil anvender en halv bro ensretter kun to dioder sammen med en center-tappet transformer.Centerhapen fungerer som et neutralt punkt og opdeler transformerens sekundære vikling i to lige store dele.Under drift udfører den ene diode under den positive halvcyklus af AC-indgangen, mens den anden diode udfører under den negative halvcyklus.Fordi kun halvdelen af ​​AC -bølgeformen bruges ad gangen, er output fra en halv bro -ensretter mindre effektiv, da den kasserer halvdelen af ​​den tilgængelige effekt.

Mens fulde bro-ensretter eliminerer behovet for en center-tappet transformer, der forenkler kredsløbsdesignet og reducerer omkostningerne, er halvbroens ensretter stoler stærkt på dette centerhaner til drift.Denne afhængighed øger transformerdesignkompleksiteten og begrænser deres effektivitet i visse applikationer, hvilket gør fuld bro-ensretter til det mere praktiske valg for moderne, højtydende kredsløb.

Udgangsspænding og stabilitet

En stor fordel ved den fulde bro -ensretter er dens evne til at bruge begge halvdele af AC -bølgeformen, hvilket øger udgangsspændingen.Dette fordobler også hyppigheden af ​​den rettede DC, hvilket resulterer i en glattere output med færre udsving eller krusninger.Den reducerede krusningsspænding er vigtig for følsomme elektroniske enheder, såsom computere, medicinsk udstyr og kommunikationssystemer, som kræver en stabil og konsekvent DC -forsyning for at fungere pålideligt.

I modsætning hertil producerer halvbroens ensretter en lavere udgangsspænding, fordi den kun bruger halvdelen af ​​AC -bølgeformen under hver cyklus.Dette resulterer i en mere pulserende DC -output med højere krusningsindhold, hvilket kan forårsage ustabilitet og ineffektivitet i applikationer, der kræver en jævn strømforsyning.Den højere krusningsspænding kræver yderligere filtreringskomponenter, såsom kondensatorer, for at udjævne output, hvilket kan øge omkostningerne og kompleksiteten i systemer.For applikationer, der kræver en høj og stabil output, er fulde bro -ensretter det foretrukne valg.I mindre krævende scenarier, hvor mindre udsving i spænding kan tolereres, kan halvbro -ensretter imidlertid være tilstrækkelige.

Effektivitet og transformerudnyttelse

Transformatorudnyttelsesfaktoren (TUF) er et vigtigt mål for, hvor effektivt en ensretter bruger transformerens kapacitet til at levere strøm til belastningen.Fuld bro-ensretter har en højere TUF, fordi de bruger begge halvdele af AC-inputbølgeformen uden at kræve en center-tappet transformer.Dette gør dem iboende mere effektive, hvilket giver mulighed for bedre strømforsyning og reducerede energitab.

I modsætning hertil har halvbro-ensretter ofte en lavere TUF på grund af deres afhængighed af en center-tappet transformer.Center Tap reducerer den effektive anvendelse af transformerens sekundære vikling, hvilket fører til øgede energitab.At designe en center-tappet transformer er mere kompliceret og kostbar, hvilket yderligere reducerer den samlede omkostningseffektivitet af halvbro-ensretter i mange scenarier.Til applikationer med høj effekt, hvor effektivitet og energibesparelse er påkrævet, overgår de fulde bro-ensrettere over deres halvbro-kolleger.Imidlertid, i enklere applikationer med lav effekt, hvor effektiviteten er mindre bekymring, kan halvbro-ensretter stadig være en levedygtig mulighed.

Egnethed til applikationer

Fuld bro -ensretter er vidt brugt i applikationer, hvor høj effekt, stabil output og pålidelighed er vigtig.Disse inkluderer industrielle strømforsyninger, batteriopladere, vedvarende energisystemer og elektroniske enheder, der kræver ensartet DC -strøm.Deres evne til at producere en glat og effektiv output gør dem nyttige i miljøer, hvor ydeevne og stabilitet ikke kan kompromitteres.

På den anden side findes halvbro-ensretter mere almindeligt i applikationer med lav effekt, hvor omkostninger og enkelhed har forrang for effektivitet.Disse applikationer inkluderer små husholdningsapparater, legetøj og andre enheder, hvor virkningen af ​​højere krusningsspænding og lavere udgangsspænding er ubetydelig.I sådanne tilfælde gør enkelheden og den lavere omkostninger ved halvbroens ensretter det til en praktisk løsning.

Fuld bølge ensretter vs. center hane ensretter

Når man sammenligner fuld bølge -ensretter, specifikt broens ensretter, til centrum af haner, er det nødvendigt at forstå deres forskelle i design, ydeevne og omkostninger.Disse ensretter opnår det samme mål og konverterer AC til DC, men deres konfigurationer, effektivitet og applikationer varierer.Ved at udforske deres strukturelle og operationelle nuancer kan vi bestemme, hvilken ensretter der er bedre egnet til specifikke behov, afbalanceringsfaktorer som effektivitet, pålidelighed og omkostningseffektivitet.

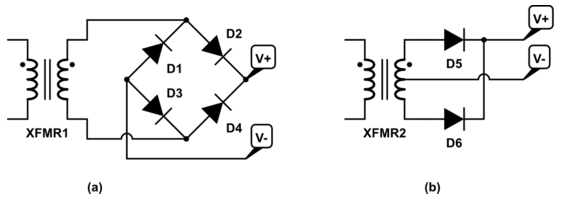

Figur 10. Fuldbølgebroens ensretter vs. midt-tap ensretter kredsløbsdiagrammer

Design og strukturelle forskelle

Den fulde bølgebro -ensretter bruger fire dioder arrangeret i en bro -konfiguration til at rette op på begge halvdele af AC -bølgeformen.Dette design eliminerer behovet for en center-tappet transformer, der forenkler kredsløbet og reducerer omkostningerne forbundet med transformerfremstilling.Under drift gennemfører to dioder strøm under den positive halvcyklus af AC-indgangen, mens de to andre dioder udføres under den negative halvcyklus.Dette sikrer, at hele AC -bølgeformen bruges, hvilket resulterer i effektiv effektkonvertering og en konsekvent polaritet i DC -output.

På den anden side er den midterste tap -ensretter afhængig af en transformer med et midterste tryk på dens sekundære vikling.Dette centerhaner fungerer som et neutralt punkt, der deler transformerens output i to lige store halvdele, som hver af dem er rettet af en af ​​de to dioder i kredsløbet.Under den positive halvcyklus af AC-indgangen gennemføres den ene diode, mens den anden diode under den negative halvcyklus udfører.Fordi midthanen effektivt opdeler transformerens output, korrigerer hver diode i midten tapekatier kun halvdelen af ​​den samlede spænding.Denne forskel i design betyder, at broens ensretter kan bruge en enklere transformer uden et centerhane, hvilket er fordelagtigt til applikationer, hvor omkostninger og kompleksitet er bekymringer.I mellemtiden gør Center Tap Rectifier's afhængighed af en specialiseret transformer det mindre alsidigt og potentielt dyrere at implementere.

Præstation og effektivitet

Med hensyn til ydeevne er den fulde bølgebro -ensretter generelt mere effektiv, fordi den bruger hele AC -bølgeformen.Ved at bruge alle transformerens sekundære spænding producerer broens ensretter et højere DC -output for de samme transformerspecifikationer sammenlignet med centerhape -ensretteren.Dette betyder bedre spændingskonverteringseffektivitet, en glattere DC -output og en højere gennemsnitlig spænding.Disse egenskaber gør broens ensretter til et bedre valg til applikationer, der kræver en stabil og høj DC -output, såsom strømforsyninger til industrielt udstyr eller følsomme elektroniske enheder.

Den midterste tap -ensretter, selv om den er effektiv, er mindre effektiv på grund af dets designbegrænsninger.Da hver diode kun korrigerer halvdelen af ​​transformerens udgangsspænding, er den samlede DC -output lavere for den samme transformerindgang.Splittransformatordesignet og højere Peak Inverse Voltage (PIV) krav på dioderne bidrager til energitab og gør systemet mindre effektivt.Denne lavere effektivitet og reducerede udgangsspænding gør midthaner-ensretter mindre velegnet til applikationer med høj efterspørgsel, hvor enhver strøm skal optimeres.Et andet aspekt af ydeevne er Ripple -faktoren, der måler mængden af ​​AC -rippel, der er overlejret på DC -output.Bridge ensretter har en lavere krusningsfaktor, der producerer et glattere DC -signal sammenlignet med midterste beregningsmaskiner.Den glattere output fra en bro -ensretter reducerer behovet for omfattende filtrering, hvilket forbedrer dens effektivitet og pålidelighed yderligere.

Spændingsstress og omkostningskonsekvenser

Spændingsspændingen på dioderne i disse to konfigurationer er en faktor i deres omkostninger og pålidelighed.I en bro-ensretter udsættes hver diode kun for halvdelen af ​​den maksimale AC-spænding under dens ikke-ledende fase.Denne reducerede spændingsspænding muliggør brugen af ​​lavere klassificerede dioder, som er billigere og lettere at købe.Den lavere stress reducerer også sandsynligheden for diodefejl og forbedrer den samlede pålidelighed og levetid for ensretteren.

I modsætning hertil stiller midthaner ensretter højere spændingskrav på sine dioder.Hver diode skal blokere den fulde spidsspænding på halvdelen af ​​transformerens output, hvilket kræver højere klassificerede og mere robuste dioder.Disse dioder er dyrere og øger de samlede omkostninger ved ensretteren.Den højere spændingsspænding på dioderne genererer mere varme, hvilket kræver bedre termiske styringsløsninger, såsom køleplade, for at forhindre overophedning og sikre pålidelig drift.Dette tilføjer yderligere kompleksitet og omkostninger til systemet.

Applikations egnethed

Den fulde bølgebro-ensretter er velegnet til applikationseffektivitet, høj udgangsspænding og omkostningseffektivitet.Dets evne til at bruge en enklere transformer og lavere klassificerede dioder gør det til et foretrukket valg inden for moderne elektronik, herunder industrielle strømforsyninger, vedvarende energisystemer og batteriopladningskredsløb.Dens glattere DC -output og reduceret krusningsfaktor gør det ideelt til følsomme elektroniske enheder, der kræver stabil og konsistent effekt.

Den midterste tap-ensretter, selv om den er mindre effektiv, kan stadig finde anvendelse i applikationer, hvor en center-tappet transformer allerede er en del af designet, eller hvor kravene til udgangsspænding er lavere.Det bruges ofte i ældre design eller situationer, hvor transformerens output er naturligt splittet, såsom i lydudstyr eller specifikke ældre systemer.Imidlertid gør dens begrænsninger i effektivitet og omkostninger det mindre konkurrencedygtige i nyere, mere krævende applikationer.

Anvendelser af fuldbølgerbro-ensrettere

Fuldbølgebro-ensretter spiller en rolle i en lang række applikationer, der kræver omdannelse af vekselstrøm (AC) til jævnstrøm (DC).Deres evne til at give en glat og stabil DC-output gør dem store i mange elektroniske systemer, fra at tænde små enheder til at understøtte store industrielle maskiner.Nedenfor er nogle af de mest almindelige anvendelser af fuldbølgestoffer, forklaret detaljeret.

Batteriopladningskredsløb

Fuldbølgebro-ensretter er en vigtig komponent i batteriopladningskredsløb, der er vidt brugt til opladning af bærbare enheder såsom smartphones, bærbare computere og strømbanker.I disse kredsløb konverterer ensretteren AC fra hovedforsyningen til DC, som er den form for elektricitetsbatterier, der kræver opladning.Ved effektivt at bruge begge halvdele af AC -bølgeformen sikrer ensretteren en stabil strøm af DC -strøm, hvilket reducerer opladningstiden og energitab.Denne stabile og konsistente DC -output bruges til batteriers sikkerhed og levetid.Uregelmæssig eller pulserende DC kan forårsage overophedning eller skade på battericellerne, hvorimod det glatte output fra en fuldbølgebro-ensretter forhindrer disse problemer.Disse ensretter findes også i batteriopladningssystemer til elektriske køretøjer for at sikre optimal batteriydelse.

DC strømforsyninger

DC-strømforsyninger er en af ​​de mest almindelige applikationer af fuldbølgebro-ensrettere.Disse ensretter bruges i strømadaptere, industrielle kontroller og forskellige elektroniske enheder til at konvertere AC -input til en stabil DC -output.Den rettede DC filtreres yderligere og reguleres for at imødekomme de specifikke spændings- og strømkrav på de tilsluttede enheder.I industrielle applikationer er fuldbølgebro-ensretter integreret i systemer, der kræver ensartet og pålidelig DC-strøm, såsom motoriske controllere, automatiseringssystemer og værktøjsmaskiner.Evnen til at tilvejebringe en høj, stabil output gør disse ensretter store til at drive følsomt udstyr, der kan fungere på grund af effektudsving.De er vidt brugt i husholdningsapparater, medicinsk udstyr og telekommunikationssystemer, hvilket sikrer glat drift og langvarig levetid.

LED -driverkredsløb

Fuldbølgebro-ensretter bruges i LED-driverkredsløb, hvor de leverer en stabil DC-forsyning til LED-belysningssystemer.LED'er fungerer på DC -strøm, og eventuelle udsving eller krusninger i forsyningen kan forårsage flimrende eller endda permanent skade på LED'erne.Rektifikatoren konverterer AC -indgangen til en konsekvent DC -output, hvilket sikrer, at LED'erne får en stabil strøm.Denne applikation er vigtig i kommercielle og boligbelysningssystemer såvel som i dekorativ LED -strimmelbelysning.Brugen af ​​fuldbølgebro-ensretter hjælper med at forbedre LEDS-levetiden og ydeevnen, hvilket gør dem til en nøglekomponent i energieffektive belysningsløsninger.

Uafbrudt strømforsyninger (UPS)

I uafbrudt strømforsyningssystemer (UPS) -systemer spiller fuldbølgebro-ensretter en rolle i konvertering af AC til DC, som derefter bruges til at oplade backup-batteriet.Under et strømafbrydelse konverteres den lagrede DC -energi i batteriet tilbage til AC for at opretholde en kontinuerlig strømforsyning.Rektifikatorens evne til at tilvejebringe en konsistent og effektiv DC -output sikrer, at batteriet forbliver fuldt opladet og klar til brug.Denne applikation er fremragende i systemer, uafbrudt strøm såsom hospitaler, datacentre og nødsystemer.Ved at opretholde en jævn effektstrøm hjælper fuldbølgerbro-ensretter med at forhindre nedetid og beskytte udstyr mod skader forårsaget af pludselige strømafbrydelser.

Variabel lab-bænk strømforsyning

I forsknings- og udviklingslaboratorier er der variabel lab-bænke strømforsyning afhængige af fuldbølgestoffer for at give justerbar DC-output.Disse strømforsyninger bruges i eksperimentelle opsætninger, hvor præcis kontrol over spænding og strøm er påkrævet.Rektifferikeren sikrer, at input AC konverteres til en glat DC -output, som derefter reguleres for at imødekomme de ønskede niveauer.Denne applikation er vigtig i test og prototype elektroniske kredsløb, da det giver mulighed for at simulere forskellige driftsbetingelser og finjustere deres design.Den høje stabilitet og fleksibilitet, der leveres af fuldbølgerbro-ensretter i laboratoriemiljøer.

Bærbare enhedsopladere

Fuldbølgebro-ensretter er en nøglekomponent i bærbare enhedsopladere, hvor de konverterer AC fra stikkontakten til DC, der er egnet til opladningsenheder.Disse ensretter sikrer, at DC -output er stabil og inden for den krævede spænding og aktuelle grænser for effektiv og sikker opladning.Escorenes effektivitet hjælper med at reducere energiaffald, hvilket gør opladere mere miljøvenlige og omkostningseffektive.Fra smartphones og tablets til trådløse ørepropper og elværktøjer afhænger bærbare enhedsopladere af den pålidelige ydelse af fuldbølgerbro-ensretter til at levere ensartet strøm.

SCR-baserede fuldbølgekormerede

I SCR-baserede ensretteringssystemer anvender fuldbølgerbro-ensretter siliciumkontrollerede ensretter (SCR'er) for at tilvejebringe nøjagtig spænding og strøm kontrol.Disse ensretter bruges i applikationer, hvor der kræves variabel DC-output, såsom i industrielle maskiner, motorhastighedskontrollere og strømforsyninger med høj præcision.Inkluderingen af ​​SCR'er muliggør dynamisk justering af den rettede spænding, hvilket gør disse systemer alsidige og egnede til applikationer, der kræver høj præcision.Fuldbølgebro-ensretter i denne konfiguration bruges ofte i miljøer, hvor belastningsforholdene varierer, hvilket sikrer optimal ydeevne og energieffektivitet.

12V forsyninger til LED -strimler

Fuldbølgebro-ensretter er vidt brugt til at tilvejebringe reguleret 12V DC-strøm til LED-strimler.Disse belysningssystemer findes ofte i hjem, kontorer og dekorative opsætninger, hvor en konsekvent og pålidelig DC -forsyning er behov for korrekt drift.Ved at konvertere hovedspænding til en stabil 12V DC -udgang sikrer ensretteren, at LED -strimlerne fungerer uden at flimre eller overophedes.Denne applikation er vigtig i energieffektive belysningssystemer, da ensretteren hjælper med at forbedre LED'erne ydelse og levetid.

UPS -systemer

Ud over deres rolle i konvertering af AC til DC er fuldbølgebro-ensretter bedst til at opretholde kontinuerlig strømforsyning i UPS-systemer.Ved at stabilisere den DC -output, der bruges til at oplade backup -batteriet, hjælper disse ensretter med at sikre, at UPS -systemet problemfrit kan skifte til batterikraft under strømafbrydelser.Denne ansøgning er især fremragende i missionskritiske miljøer, såsom hospitaler, lufthavne og finansielle institutioner, hvor uafbrudt magt er behov for sikkerhed og operationel kontinuitet.Rektifikatorens pålidelighed og effektivitet bidrager til den samlede ydelse og pålidelighed af UPS -systemet.

Konklusion

Den fulde bro -ensretter er en nøgleindretning i at omdanne AC til DC med stor effektivitet.Det gør fuld brug af den tilgængelige elektriske effekt, hvilket resulterer i højere output og mindre energitab.Den detaljerede funktion af denne enhed involverer styring af strømmen af ​​elektricitet gennem dens dioder og ved hjælp af transformere og kondensatorer for at sikre, at effekten er glat og stabil.Dette er vigtigt ikke kun for lille elektronik, men også til tunge applikationer i industrien.Selvom det måske er mere komplekst og potentielt dyrere end enklere opsætninger, gør dets fordele som mere strøm og bedre energiforbrug det til et top valg til at drive en række elektroniske systemer.
