EV Powertrain forklaret: Hvordan det virker, komponenter, typer og applikationer

Når du kører et elektrisk køretøj (EV), er drivlinjen det system, der omdanner elektrisk energi til bevægelse.I denne artikel vil du lære, hvad en EV-drivlinje er, hvordan den fungerer, og de vigtigste dele, der får den til at køre effektivt.Du vil også forstå forskellen mellem 400V og 800V systemer, og hvordan de påvirker ydeevne og opladning.Derudover vil du udforske de forskellige typer EV-drivlinjer sammen med deres fordele, begrænsninger og almindelige anvendelser.

Katalog

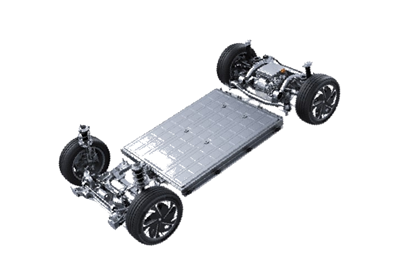

Figur 1. Oversigt over EV Powertrain System

Hvad er en EV-drivlinje?

En EV-drivlinje er det system, der omdanner elektrisk energi til mekanisk bevægelse for at køre et køretøj.Det tjener som kernemekanismen, der er ansvarlig for fremdrift i elektriske køretøjer.I stedet for at stole på brændstofforbrænding, bruger den lagret elektrisk energi til at generere bevægelse effektivt.EV-drivlinjen sikrer jævn acceleration, kontrolleret hastighed og pålidelig drift af køretøjet.Den er designet til at levere kraft direkte til hjulene med minimalt energitab.Dens primære formål er at muliggøre ren, effektiv og lydhør kørepræstation.

Hvordan fungerer en EV-drivlinje?

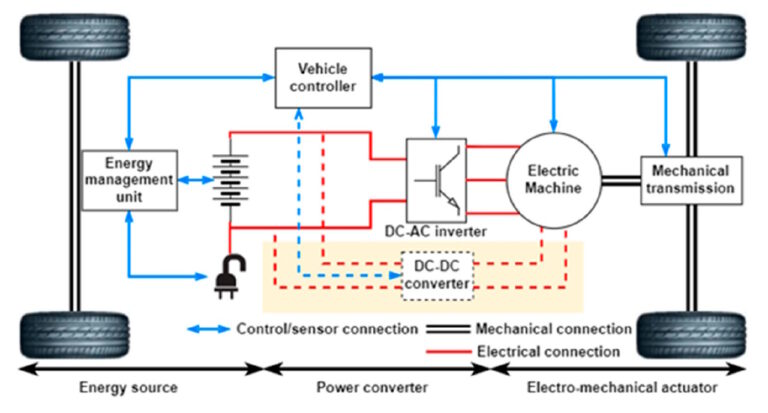

Figur 2. EV Powertrain-arbejdsprincip

En EV-drivlinje fungerer ved at overføre lagret elektrisk energi til brugbar bevægelse gennem en kontrolleret energiflowproces.Energien begynder som jævnstrøm lagret i batteriet og reguleres, før den omdannes til en form, der er egnet til at drive bevægelse.Denne konvertering gør det muligt for systemet at levere præcis strøm baseret på driverens input.Efterhånden som energien bevæger sig gennem systemet, justeres den løbende, så den matcher hastighed og drejningsmomentkrav.

Den konverterede energi bruges derefter til at skabe rotationskraft, der drejer køretøjets hjul.Kontrolsystemer styrer denne proces for at sikre jævn acceleration og effektiv drift.Under deceleration kan noget af bevægelsesenergien omdirigeres tilbage til systemet for at forbedre den samlede effektivitet.Denne kontinuerlige energistrøm muliggør ensartet køretøjsydelse under forskellige kørselsforhold.

400V vs. 800V drivlinjearkitektur

En 400V og 800V drivlinjearkitektur refererer til det spændingsniveau, der bruges i et elektrisk køretøjssystem.Disse arkitekturer definerer, hvordan elektrisk energi fordeles og udnyttes i køretøjet.Et 400V-system er den traditionelle standard, der bruges i mange elbiler, mens et 800V-system repræsenterer et højspændingsdesign for forbedret ydeevne.Den største forskel ligger i, hvor effektivt strøm leveres og administreres.Systemer med højere spænding reducerer strømkravene til den samme effekt.Dette påvirker opladningshastigheden og den samlede systemeffektivitet direkte.

En 800V-arkitektur muliggør hurtigere opladning, fordi den kan håndtere højere effektniveauer med mindre varmetab.Det forbedrer også effektiviteten ved at reducere den elektriske modstand i systemet.I modsætning hertil er 400V-systemer mere tilgængelige og omkostningseffektive.Køretøjer, der bruger 800V-systemer, opnår ofte bedre ydeevne og reduceret energitab under drift.De kan dog kræve mere avancerede komponenter og infrastruktur.Begge arkitekturer er designet til at opfylde forskellige ydelses- og omkostningskrav i EV-design.

Typer af EV-drivlinjer

Hybride elektriske køretøjer (HEV)

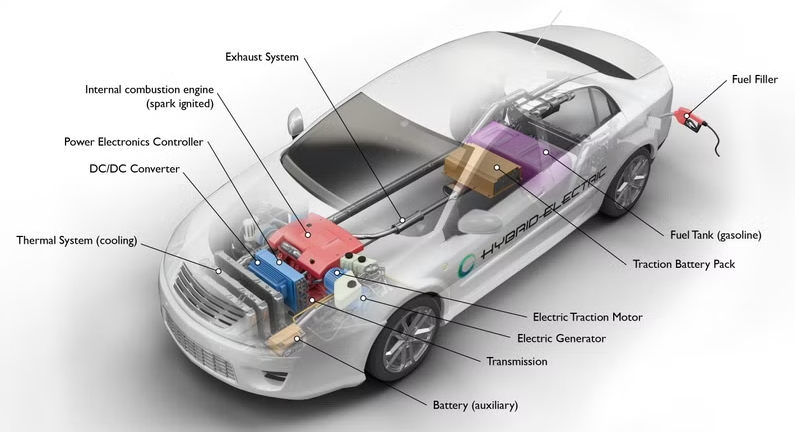

Figur 3. HEV-drivlinjekonfigurationsdiagram

Et hybrid elektrisk køretøj (HEV) bruger både en forbrændingsmotor og en elektrisk motor til at drive køretøjet.Det kræver ikke ekstern opladning, fordi batteriet oplades internt under drift.Systemet kombinerer to energikilder for at forbedre den samlede effektivitet.Elmotoren hjælper motoren under acceleration og kørsel ved lav hastighed.Motoren giver ekstra kraft, når det er nødvendigt, især ved højere hastigheder.Det integrerede layout viser, hvordan begge systemer arbejder sammen i køretøjet.Denne type drivlinje bruges almindeligvis til at balancere brændstofeffektivitet og ydeevne.

Plug-in hybrid elektriske køretøjer (PHEV)

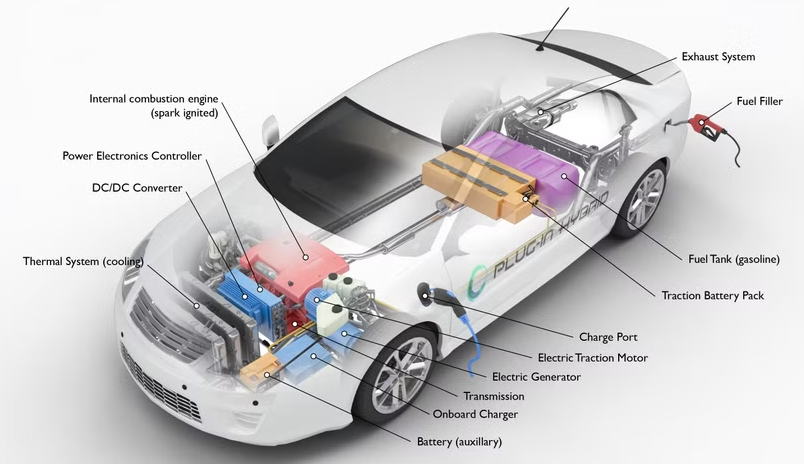

Figur 4. PHEV Powertrain-konfigurationsdiagram

En Plug-in Hybrid Electric Vehicle (PHEV) kombinerer en forbrændingsmotor med et genopladeligt batterisystem.I modsætning til standard hybrider kan den oplades ved hjælp af en ekstern strømkilde.Dette gør det muligt for køretøjet at køre i elektrisk tilstand over korte afstande.Motoren bruges, når batterienergien er lav, eller der er behov for yderligere strøm.Systemdesignet fremhæver både opladningsevne og to strømkilder.Det giver fleksibilitet i, hvordan energien bruges under kørslen.Denne type drivlinje understøtter både elektrisk kørsel og drift med udvidet rækkevidde.

Batteridrevne elektriske køretøjer (BEV)

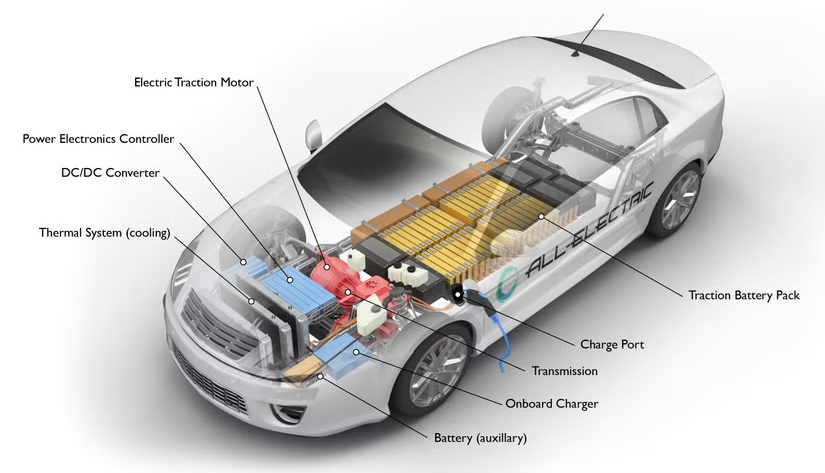

Figur 5. BEV Powertrain-konfigurationsdiagram

Et batteri elektrisk køretøj (BEV) drives udelukkende af elektrisk energi lagret i en batteripakke.Den bruger ikke en forbrændingsmotor eller brændstofbaseret system.Køretøjet er udelukkende afhængig af elektriske motorer til fremdrift.Layoutet viser tydeligt fraværet af brændstofkomponenter.Energi tilføres direkte fra batteriet til at drive hjulene.Denne type drivlinje er designet til fuld elektrisk drift.Det repræsenterer den mest direkte form for elektrisk mobilitet.

Brændselscelle elektriske køretøjer (FCEV)

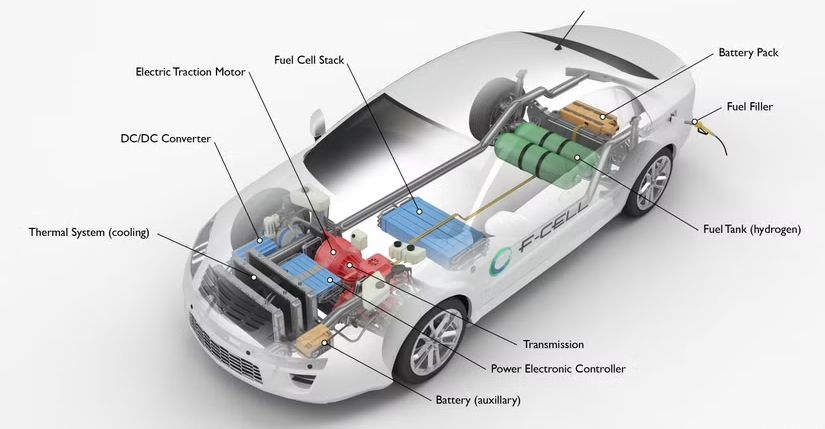

Figur 6. Konfigurationsdiagram for FCEV Powertrain

Et brændselscelle elektrisk køretøj (FCEV) genererer elektricitet ved hjælp af brintbrændstof i stedet for at lagre det i store batterier.Den bruger en brændselscellestak til at producere elektrisk energi, der driver motoren.Brint opbevares i tanke ombord og leveres til systemet efter behov.Diagrammet viser, hvordan brændselscellen integreres med andre elektriske komponenter.Systemet genererer løbende elektricitet under drift.Denne type drivlinje fokuserer på energiproduktion efter behov.Det muliggør elektrisk kørsel uden udelukkende at være afhængig af batteriopbevaring.

Elbiler med udvidet rækkevidde (EREV)

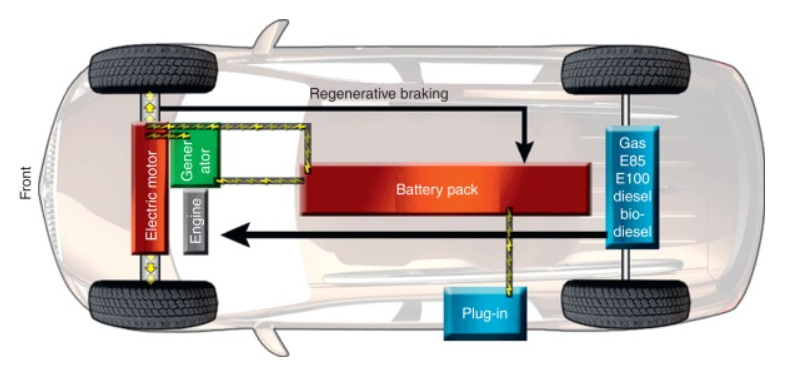

Figur 7. EREV drivlinjekonfigurationsdiagram

Et Extended-Range Electric Vehicle (EREV) drives primært af en elektrisk motor med støtte fra en sekundær generator.Køretøjet kører for det meste på batteristrøm under normal kørsel.Når batteriniveauet bliver lavt, producerer generatoren elektricitet for at udvide rækkevidden.Systemlayoutet viser en klar adskillelse mellem fremdrift og energiproduktion.Generatoren driver ikke direkte hjulene.I stedet leverer den elektrisk energi for at opretholde driften.Denne type drivlinje sikrer længere kørsel uden at være helt afhængig af opladning.

EV Powertrain vs Internal Combustion Engine (ICE) Powertrain

Aspekt	EV drivlinje	ICE drivlinje
Energikilde	Batteri elektricitet (typisk 300-800 V systemer)	Benzin el diesel (energitæthed ~12.000 Wh/kg)
Kernemekanisme	Elektrisk motor (90-97 % effektivitet)	Internt forbrændingsmotor (20-40 % effektivitet)
Emissioner	0 g/km udstødningsrør CO₂	~100–250 g/km CO₂ (typiske personbiler)
Bevægelige dele	~20-30 i bevægelse dele i drivlinjen	~200-2.000 bevægelige dele i motorsystemet
Energi Effektivitet	~85-90 % drivlinjeeffektivitet	~25-35 % drivlinjeeffektivitet
Støjniveau	~50–60 dB under operation	~70–90 dB afhængig af motorbelastning
Vedligeholdelse Interval	Færre service genstande;ingen olieskift	регуляр olie skifter hver ~5.000–10.000 km
Energi Konvertering	Elektrisk → mekanisk (direkte drev)	Kemisk → termisk → mekanisk (flertrinstab)
Transmission	Enkelt hastighed reduktionsgear (forhold ~8:1–10:1)	Multi-speed gearkasse (typisk 5-10 gear)
Opstartstid	Øjeblikkeligt drejningsmoment (0 ms forsinkelse)	Motorstart forsinkelse ~0,5-2 sekunder
Varmetab	~10-15 % energi tabt som varme	~60-75 % energi tabt som varme
Brændstofsystem	Ingen brændstoftank el indsprøjtningssystem	Brændstoftank, pumpe, injektorer påkrævet
Regenerativ Bremsning	Genvinder ~10-30 % energi	Ingen energi bedring
Kontrolsystem	Fuldt elektronisk (ECU + effektelektronik)	Mekanisk + elektronisk motorstyring
Tankning / Opladningstid	20-40 min (hurtigt opladning), 6-12 timer (AC)	3-5 minutter tankning

Fordele ved EV Powertrains

• Høj energieffektivitet med minimale tab

• Lav vedligeholdelse på grund af færre bevægelige dele

• Ingen udstødningsemissioner under drift

• Jævn og støjsvag køreoplevelse

• Øjeblikkeligt drejningsmoment for hurtig acceleration

• Reduceret afhængighed af fossile brændstoffer

Begrænsninger af EV-drivlinjer

• Høje batteriomkostninger

• Begrænset rækkevidde i nogle modeller

• Længere ladetid sammenlignet med tankning

• Tilgængeligheden af ladeinfrastruktur varierer

• Batteriforringelse over tid

• Tungere energilagringssystemer

Anvendelser af EV Powertrains

1. Passagerkøretøjer - EV drivlinjer er meget brugt i biler til personlig transport.De giver ren og effektiv mobilitet til daglig pendling.Disse systemer hjælper med at reducere byemissioner og støjforurening.Mange bruger EV-platforme til moderne køretøjer.Denne applikation spiller en stor rolle i bæredygtig transport.

2. Offentlig transport - Elektriske busser og transitsystemer bruger elbiler til bytransport.De reducerer brændstofforbruget og forbedrer luftkvaliteten i byområder.Disse køretøjer fungerer effektivt i stop-and-go-trafikforhold.Denne applikation understøtter store miljømål.

3. Erhvervskøretøjer - Varevogne og lastbiler bruger elbiler til logistik og godstransport.De giver lavere driftsomkostninger over tid.Disse systemer er ideelle til kortdistance- og byleveringer.Denne applikation forbedrer effektiviteten i forsyningskæder.

4. Industrielt udstyr - EV drivlinjer bruges i gaffeltrucks og lagermaskiner.De giver pålidelig og støjsvag drift i indendørs miljøer.Disse systemer reducerer emissioner i lukkede rum.De forbedrer også driftssikkerheden og effektiviteten.Denne applikation er vigtig i moderne industrier.

5. Tohjulede motorer og mikromobilitet - Elektriske scootere og motorcykler bruger kompakte elbiler.De er velegnede til korte afstande og mobilitet i byer.Disse køretøjer er energieffektive og nemme at vedligeholde.De understøtter last-mile transportløsninger.Denne applikation vokser hurtigt i byer.

6. Off-Highway og specialiserede køretøjer - EV drivlinjer bruges i minedrift køretøjer, landbrugsmaskiner og entreprenørudstyr.De forbedrer effektiviteten i krævende miljøer.Disse systemer reducerer brændstofafhængighed og emissioner.De understøtter også automatisering og avancerede kontrolsystemer.Denne applikation udvider brugen af ​​elbiler ud over almindelige veje.

Konklusion

EV-drivlinjer tilbyder en ren og effektiv måde at drive køretøjer, der bruger elektricitet i stedet for brændstof.De bruger nøglekomponenter som batteri, motor og kontrolsystemer til at levere jævn ydeevne.Forskellige designs og typer giver mulighed for fleksibilitet baseret på omkostninger, rækkevidde og effektivitetsbehov.Selvom der er nogle udfordringer, fortsætter deres brug med at vokse i mange applikationer.EV-drivlinjer spiller en vigtig rolle i moderne transport.
