Siliciumfotonik forklaret: Hvordan det virker, komponenter, integration og applikationer

Siliciumfotonik lader dig bruge lys i stedet for elektricitet til at flytte data inde i og mellem chips.I denne artikel vil du lære, hvad det er, hvordan det virker, og de nøglekomponenter, der får det til at fungere.Du vil også udforske forskellige integrationsmetoder, emballageudviklinger, og hvor denne teknologi bruges.Til sidst vil du forstå, hvordan det hjælper med at forbedre hastigheden og effektiviteten i moderne systemer.

Katalog

Figur 1. Oversigt over siliciumfotonik

Hvad er Silicon Photonics?

Siliciumfotonik er en teknologi, der bruger lys (fotoner) i stedet for elektricitet (elektroner) til at transmittere data på siliciumbaserede chips.Det muliggør højhastighedsdatakommunikation ved at lede lyssignaler gennem mikroskopiske strukturer fremstillet ved hjælp af standardhalvlederprocesser.I modsætning til traditionelle elektroniske systemer, der er afhængige af elektrisk strøm, bruger siliciumfotonik optiske signaler, som kan bære flere data med mindre signaltab over afstand.Denne tilgang tillader hurtigere og mere effektiv dataoverførsel inden for og mellem enheder.Kernekonceptet er baseret på at erstatte elektronbevægelse med fotonudbredelse, hvilket reducerer modstandsrelaterede begrænsninger.Som et resultat er siliciumfotonik bredt anerkendt som en nøgleteknologi til næste generations højhastighedskommunikationssystemer.

Komponenter af siliciumfotonik

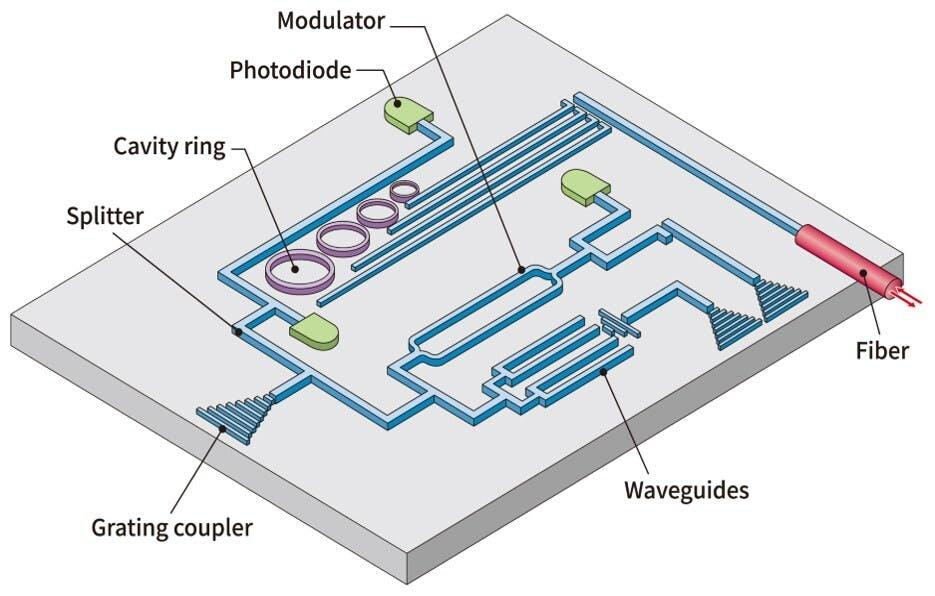

Figur 2. Silicium fotoniske komponenter

• Bølgeledere

Bølgeledere er strukturer, der leder lyssignaler hen over siliciumchippen.De begrænser og dirigerer fotoner langs foruddefinerede stier med minimalt tab.Disse strukturer er typisk lavet af silicium på grund af dets høje brydningsindeks.De danner grundlaget for at dirigere optiske signaler i systemet.

• Modulator

En modulator koder elektriske data til et optisk signal ved at ændre lysegenskaberne.Det kan ændre lysets intensitet, fase eller frekvens for at repræsentere data.Denne proces gør det muligt at transmittere digital information ved hjælp af lys.Det spiller en rolle i at konvertere elektriske signaler til optisk form.

• Fotodetektor (Fotodiode)

En fotodetektor konverterer indkommende lyssignaler tilbage til elektriske signaler.Den registrerer optisk effekt og genererer en tilsvarende elektrisk strøm.Dette gør det muligt for systemet at fortolke transmitterede data i den modtagende ende.Det er vigtigt for at fuldføre den optiske kommunikationsproces.

• Laser kilde

Laseren genererer et sammenhængende lyssignal, der bruges som bærer til datatransmission.Det giver en stabil optisk kilde med høj intensitet.Dette lys sprøjtes ind i det fotoniske siliciumkredsløb.Det fungerer som udgangspunktet for den optiske signalstrøm.

• Gitterkobling / Fiberkobling

Koblinger forbinder optiske fibre til siliciumchippen.De muliggør effektiv overførsel af lys mellem eksterne fibre og on-chip bølgeledere.Disse strukturer er designet til at matche optiske tilstande for minimalt tab.De tjener som grænsefladen mellem kommunikation på chipniveau og systemniveau.

• Splitter

En splitter opdeler et enkelt optisk signal i flere veje.Det gør det muligt at fordele et indgangssignal på tværs af forskellige kanaler.Dette er nyttigt til parallel datatransmission eller signalrouting.Det hjælper med at øge systemets fleksibilitet.

• Kavitetsringresonator

En hulrumsring er en cirkulær bølgelederstruktur, der bruges til at filtrere eller vælge specifikke bølgelængder.Det understøtter resonans ved visse lysfrekvenser.Dette muliggør præcis kontrol af optiske signaler.Det bruges ofte til bølgelængdefiltrering og modulering.

Hvordan virker en Silicon Photonic?

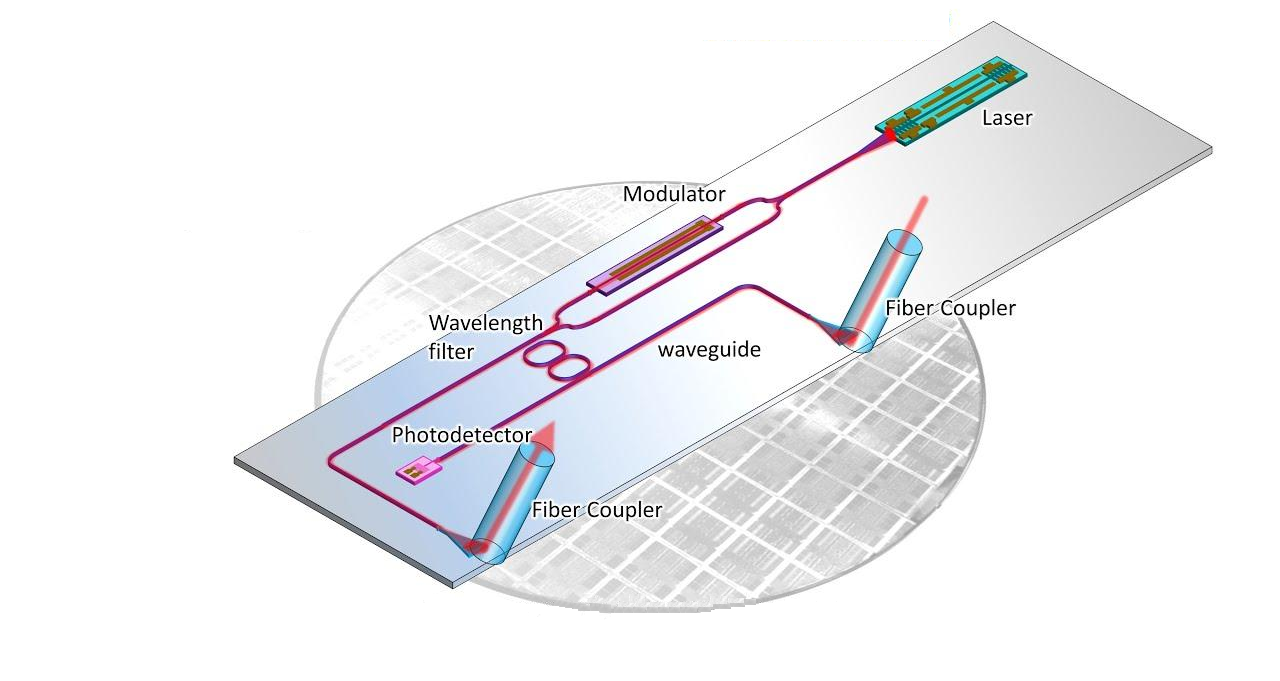

Figur 3. Silicium fotonisk arbejdsprincip

Siliciumfotonik fungerer ved først at generere et lyssignal, der fungerer som en bærer for data.Dette lys modificeres derefter til at repræsentere information ved at indkode elektriske signaler til optisk form.Når det er kodet, ledes det optiske signal gennem mikroskopiske veje hen over chippen.Disse veje tillader signalet at rejse effektivt uden den modstand, der typisk findes i elektriske systemer.Overførselsprocessen sikrer, at store mængder data kan bevæge sig hurtigt over korte eller lange afstande.

Efter at have kørt gennem chippen, når det optiske signal modtagerenden, hvor det konverteres tilbage til et elektrisk signal.Denne konvertering gør det muligt for elektroniske systemer at behandle de overførte data.Hele processen involverer et kontinuerligt flow fra lysgenerering til signaldetektering.Hvert trin sikrer minimalt signaltab og høj dataintegritet.Dette trin-for-trin flow muliggør højhastigheds og pålidelig kommunikation inden for moderne computersystemer.

Typer af silicium fotonisk integrationsarkitekturer

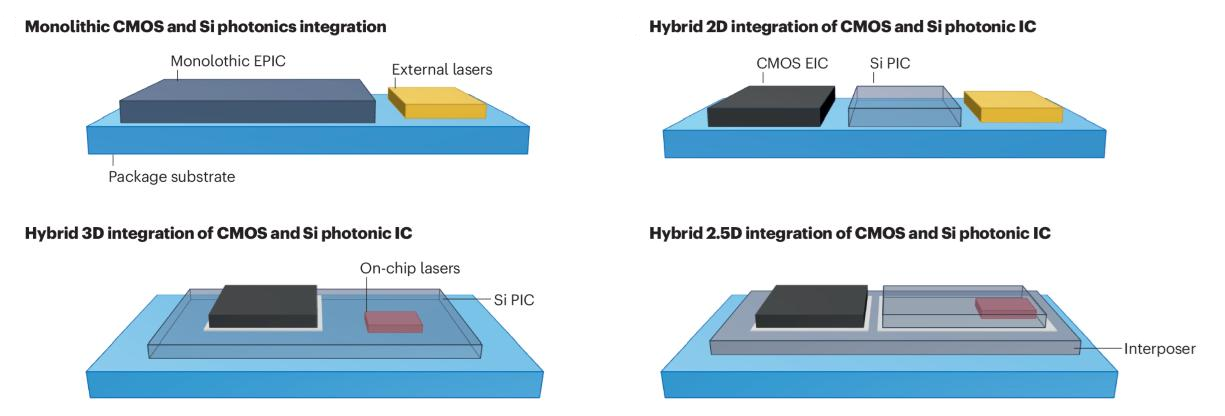

Figur 4. Integrationsarkitekturer

Monolitisk integration

Monolitisk integration er en designtilgang, hvor fotoniske og elektroniske komponenter fremstilles på det samme siliciumsubstrat.Denne metode tillader både optiske og elektriske funktioner at eksistere side om side inden for en enkelt chip.Integrationsprocessen bruger standard CMOS-kompatible fremstillingsteknikker til at bygge et samlet system.Det resulterer i kompakte designs med tæt integrerede signalveje.Layoutet viser ofte optiske og elektroniske områder, der deler det samme basislag.Denne tilgang forenkler sammenkoblinger i selve chippen.Det bruges almindeligvis til højt integrerede fotoniske integrerede kredsløb.

Hybrid 2D-integration

Hybrid 2D-integration refererer til at placere fotoniske og elektroniske chips side om side på samme plan.Hver chip fremstilles separat og samles derefter på et fælles underlag.Elektriske forbindelser forbinder komponenterne over korte afstande.Arrangementet viser typisk separate matricer placeret ved siden af ​​hinanden i et fladt layout.Denne struktur giver mulighed for fleksibilitet ved at kombinere forskellige teknologier.Det understøtter også uafhængig optimering af hver chip før integration.Designet er meget udbredt i modulære fotoniske systemer.

Hybrid 3D-integration

Hybrid 3D-integration involverer stabling af fotoniske og elektroniske komponenter lodret i flere lag.Denne tilgang øger integrationstætheden ved at bruge den vertikale dimension.Signaler kan bevæge sig mellem lag gennem lodrette forbindelser.Strukturen viser ofte lagdelte chips placeret oven på hinanden.Dette muliggør kortere signalveje og kompakt systemdesign.Det understøtter avancerede emballeringsteknikker til højtydende systemer.Den stablede konfiguration er ideel til pladseffektiv integration.

Hybrid 2.5D-integration

Hybrid 2.5D-integration bruger en interposer til at forbinde separate fotoniske og elektroniske matricer.Interposeren fungerer som et mellemlag, der giver højdensitetsforbindelser.Komponenter er placeret oven på denne platform i stedet for direkte forbundet.Layoutet viser typisk flere matricer monteret på en delt basisstruktur.Denne tilgang muliggør effektiv signalrouting på tværs af systemet.Det understøtter kompleks integration uden fuld vertikal stabling.Det er almindeligt anvendt i avancerede emballageløsninger.

Udviklingen af Silicon Photonics Packaging Technologies

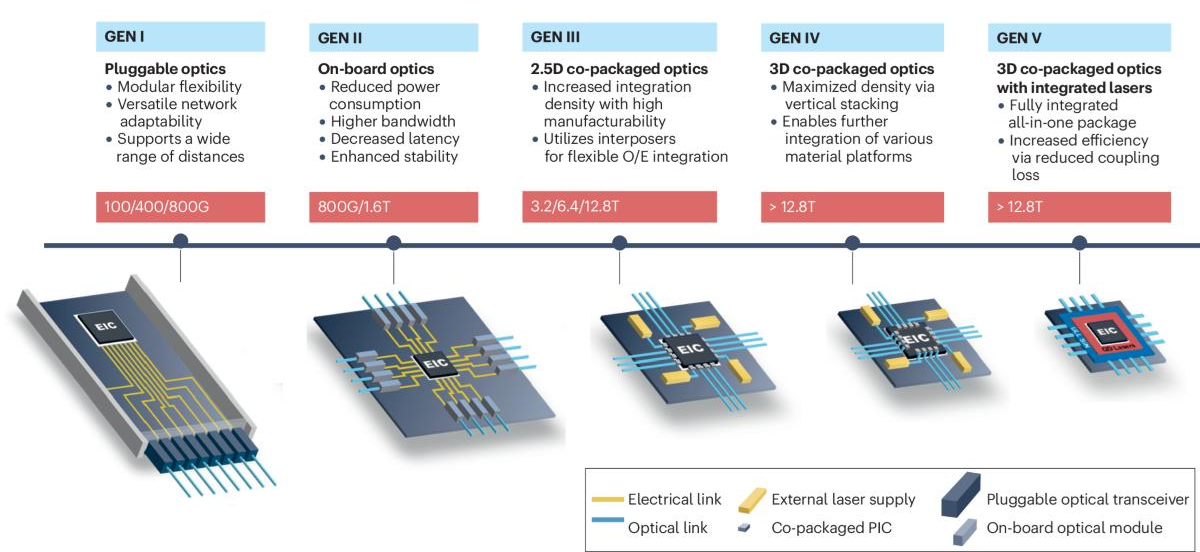

Figur 5. Emballageudvikling

• GEN I – Pluggbar optik

Denne generation bruger eksterne optiske moduler forbundet til systemer via standardgrænseflader.Det giver fleksibilitet i implementeringen og nem udskiftning.Systemer kan tilpasse sig forskellige netværkskrav.De elektriske forbindelser forbliver dog relativt lange.Dette begrænser effektiviteten og øger strømforbruget.

• GEN II – On-Board optik

Optiske komponenter flyttes tættere på processorenheden på kortet.Dette reducerer elektrisk sporlængde og forbedrer signalintegriteten.Det muliggør højere båndbredde og lavere latenskommunikation.Strømforbruget er reduceret sammenlignet med stikbare løsninger.Systemets ydeevne bliver mere stabil og effektiv.

• GEN III – 2.5D Co-Packed Optics

Denne fase introducerer tættere integration ved hjælp af interposer-baserede designs.Optiske og elektroniske komponenter er pakket sammen i en kompakt struktur.Det muliggør højere datatæthed og forbedret signalruting.Båndbredden fortsætter med at skalere betydeligt.Denne generation understøtter avancerede datacenterkrav.

• GEN IV – 3D-sampakket optik

Lodret stabling introduceres for at maksimere integrationstætheden.Flere lag af komponenter er kombineret i en enkelt pakke.Dette muliggør kortere kommunikationsveje og højere effektivitet.Det understøtter integration af forskellige materialeplatforme.Ydeevnen forbedres markant for højhastighedssystemer.

• GEN V – Fuldt integreret fotonik

Denne generation opnår fuld integration af optiske og elektroniske komponenter.Lasere og fotoniske elementer er indlejret i pakken.Det reducerer koblingstab og forbedrer effektiviteten.Systemet bliver meget kompakt og optimeret.Det repræsenterer den fremtidige retning for siliciumfotonik-emballage.

Fordele ved Silicon Photonics

• Høj dataoverførselshastighed til moderne computersystemer

• Understøtter ekstrem høj båndbredde til store dataarbejdsbelastninger

• Lavere strømforbrug sammenlignet med elektriske forbindelser

• Reduceret signaltab over lange afstande

• Kompakt og skalerbar chipintegration

• Kompatibel med eksisterende CMOS-fremstillingsprocesser

• Muliggør hurtigere kommunikation i datacentre og AI-systemer

Udfordringer ved Silicon Photonics

• Vanskelig integration af effektive on-chip laserkilder

• Høje produktions- og emballeringsomkostninger

• Problemer med termisk styring på grund af varmefølsomhed

• Kompleks justering nødvendig for optisk kobling

• Designkompleksitet i storskala integration

• Begrænset materialekompatibilitet for visse komponenter

Anvendelser af silicium fotonik

1. Datacentre

Siliciumfotonik muliggør højhastighedsdataoverførsel mellem servere og lagersystemer.Det understøtter storstilet cloud computing-infrastruktur.Optiske sammenkoblinger reducerer latenstid og strømforbrug.Dette forbedrer den samlede systemeffektivitet.

2. Kunstig intelligens (AI) systemer

AI-arbejdsbelastninger kræver hurtig dataflytning mellem processorer.Siliciumfotonik giver høj båndbredde til parallel behandling.Det understøtter datahåndtering i maskinlæringsmodeller.Dette forbedrer den beregningsmæssige ydeevne.

3. Telekommunikation

Det bruges i fiberoptiske kommunikationsnetværk til langdistancedatatransmission.Siliciumfotonik forbedrer signalkvaliteten og båndbreddekapaciteten.Det understøtter højhastighedsinternet og 5G-infrastruktur.Dette muliggør pålidelig global kommunikation.

4. High-Performance Computing (HPC)

HPC-systemer drager fordel af hurtigere sammenkoblinger mellem processorer.Siliciumfotonik reducerer kommunikationsflaskehalse.Det understøtter simuleringer i stor skala og videnskabelig databehandling.Dette forbedrer behandlingseffektiviteten.

5. Sansning og billeddannelse

Siliciumfotonik bruges i optiske sensorer til at detektere miljøændringer.Det muliggør præcis måling af lyssignaler.Anvendelser omfatter medicinsk diagnostik og miljøovervågning.Dette forbedrer nøjagtigheden og følsomheden.

6. Forbrugerelektronik

Det bruges i stigende grad i avancerede enheder, der kræver hurtig dataoverførsel.Siliciumfotonik understøtter højopløsningsskærme og AR/VR-systemer.Det muliggør kompakte og effektive designs.Dette forbedrer brugeroplevelsen.

Silicon Photonics vs Electrical Interconnect vs Fiber Optics

Feature	Silicium Fotonik	Elektrisk Sammenkobling	Fiberoptik
Signaltype	Optisk (på chip, ~1310-1550 nm)	Elektrisk (kobberspor)	Optisk (fiber, ~1310-1550 nm)
Datahastighed (pr bane)	25-200 Gbps	10-112 Gbps	100–800+ Gbps
Samlet båndbredde	>1 spsk pr chip	<1 spsk (begrænset af PCB)	>10 Tbps (WDM systemer)
Energi pr. bit	~1-5 pJ/bit	~10-50 pJ/bit	~5-20 pJ/bit
Signaltab	~0,1-1 dB/cm (på chip)	~5–20 dB/m (højhastigheds PCB)	~0,2 dB/km
Transmission Afstand	mm til ~2 km	<1 m (høj hastighed)	10 km til >1000 km
Integration Niveau	Chip-skala (CMOS kompatibel)	Board-niveau (PCB spor)	System-niveau (fiberkabler)
Kanaltæthed	>100 kanaler/chip	Begrænset af routing plads	>100 kanaler/fiber (WDM)
Latency	~1-10 ps/mm	~50-200 ps/cm	~5 μs/km
Varmegenerering	Lav (minimal resistivt tab)	Høj (I²R tab)	Meget lav
Fodaftryk	<10 mm² (fotonisk IC)	Stort PCB område påkrævet	Ekstern fiber links
Design Kompleksitet	Høj (optisk-elektrisk co-design)	Lav-Moderat	Moderat
Typisk brugstilfælde	Chip-til-chip, datacentre, AI-acceleratorer	CPU, hukommelse busser, PCB links	Langdistance telekom, backbone netværk
Skalerbarhed Grænse	Begrænset af kobling & emballage	Begrænset af signalintegritet	Begrænset af spredning og amplifikation

Konklusion

Siliciumfotonik sender data ved hjælp af lys, hvilket gør kommunikation hurtigere og mere effektiv end elektriske signaler.Det fungerer gennem nøgledele som bølgeledere, modulatorer, lasere og fotodetektorer, der håndterer hele signalprocessen.Forskellige designs og emballeringsmetoder hjælper med at forbedre ydeevnen og gøre systemerne mere kompakte.Selv med nogle udfordringer er det meget brugt i datacentre, AI, telekom og andre højhastighedsapplikationer.
