Udforskning af funktionerne og ydeevnen for W5500 -kablet TCP/IP -controller

W5500 -chippen står som en omhyggeligt konstrueret TCP/IP Ethernet -controller, designet til at lette internetintegration i indlejrede systemer.Ved at aflaste komplekse netværksoperationer fra mikrokontrolleren letter det glat og effektiv internetinteraktion, hvilket giver enheder mulighed for at oprette forbindelse uden hindring.Denne diskussion dykker ned i de alsidige funktioner og omfattende anvendelser af W5500 Hardwired TCP/IP -indlejret Ethernet -controller.Målet er at pleje en dyb forståelse og udnytte dens evner, der tager sig ind i den indviklede verden af ​​indlejret design, hvilket bringer ønsket om at forstå og innovere.

Katalog

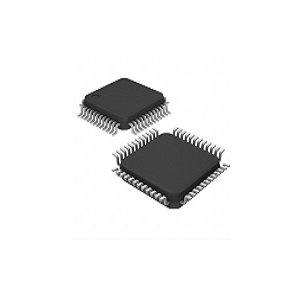

Oversigt over W5500

W5500, der er værdsat for sin evne til at integrere internettilgængelighed i utallige enheder og applikationer, tjener en unik rolle som Ethernet -controller.Dens indlejrede kablede TCP/IP -stak kombineret med 10/100 Ethernet Mac og Phy -kapaciteter mindsker de sædvanlige forviklinger ved netværksfunktioner.Denne entydige komponent rummer en række protokoller som TCP, UDP, IPv4, ICMP, ARP, IGMP og PPPOE, der tilbyder forskellige muligheder for projekter, der har brug for pålidelig internetforbindelse.Essensen af ​​W5500s operationer ligger i sin 32 kbyte interne buffer ved at opnå glat og pålidelig dataudveksling.Denne ekspansive buffer letter sømløs dataflow, som bruges i indstillinger, der kræver både stabilitet og hurtighed.Anvendelse af enheder med W5500 er kendt for potentielt at mindske pakketab og forstærke gennemstrømning.Denne egenskab er forbløffende fordelagtig til applikationer, der kræver dataudveksling.

W5500 finder sin praktiske niche i sektorer, der spænder fra hjemmeautomation til industrielle IoT -implementeringer.Dens dygtighed til at opretholde uafbrudt dataflow manifesterer sig i scenarier, der higer efter konstant forbindelse.For eksempel i hjemmeautomatisering strømline CHIP -enhedskommunikationen, hvilket sikrer kontinuerlig drift.Visning af virksomhedsoptagelse af disse elementer afslører den konkrete succes og effektivitet, denne controller leverer.Inkorporering af W5500 i projektdesign strømline ikke kun udviklingsbanen, men forbedrer også den udvidelige karakter af det endelige produkt.Ved at reducere afhængigheden af ​​overskydende netværkskomponenter er du fri til at koncentrere dig om kreativitet og praktiske funktioner i stedet for tekniske komplikationer.En sådan tankevækkende inkludering af ligetil, men alligevel robust teknologi, fremskynder ofte projektets færdiggørelse og begrænser udgifterne.

Den udviklende natur og optagelse af enheder som W5500 fremhæver en omfattende bevægelse mod enklere og mere effektive netværkssvar i dagens tech -landskab.Med stigende tilslutningskrav danner løsninger, der tilbyder robuste, udvidelige netværksvalg, i stigende grad rygraden i moderne digitale bestræbelser.Denne udvikling illustrerer levende indflydelsen fra sådanne innovationer i at bane stien fremad i de tilsluttede enheder.

W5500 PIN -konfiguration

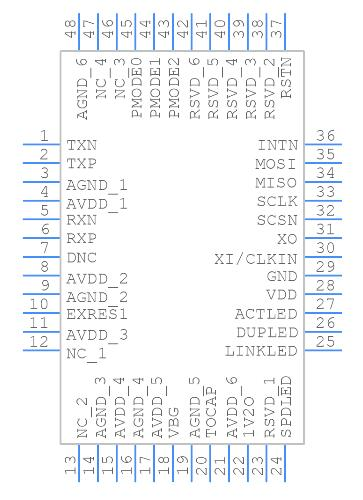

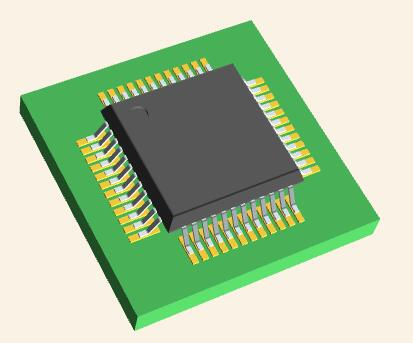

W5500 symbol, fodaftryk og CAD -model

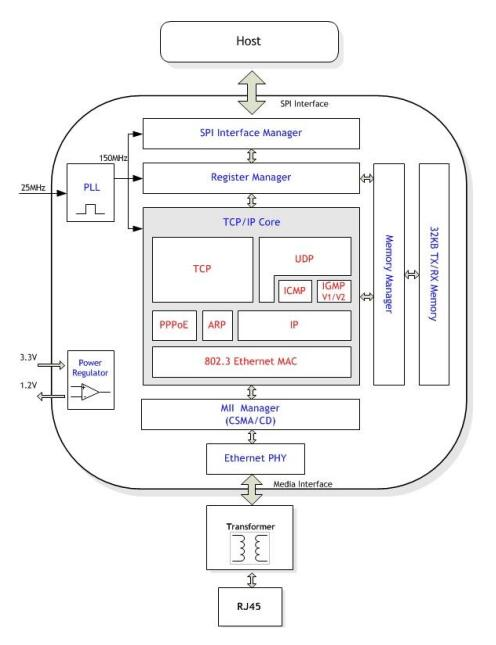

Blokdiagram over W5500

W5500 tekniske specifikationer

Type	Parameter
Fabriks ledetid	8 uger
Overflademontering	JA
Driftstemperatur	-40 ° C-85 ° C.
Offentliggjort	2013
Fugtfølsomhedsniveau (MSL)	3 (168 timer)
Spænding - Forsyning	2.97V-3.63V
Terminal form	Gull Wing
Forsyningsspænding	3.3V
Tid@peak reflow temperatur-max (r)	Ikke specificeret
Antal kanaler	8
Driftsforsyningsstrøm	132mA
UPS/UCS/Perifer ICS -type	Mikroprocessor kredsløb
Antal transceivere	1
Længde	7mm
ROHS -status	Rohs3 -kompatibel
Pakke / sag	48-LQFP
Antal stifter	48
Emballage	Strip
Delstatus	Aktiv
Antal afslutninger	48
Terminal position	Quad
Peak Reflow temperatur (CEL)	Ikke specificeret
Terminal tonehøjde	0,5 mm
Fungere	Controller
Interface	SPI
Maks. Forsyningsstrøm	132mA
Protokol	Ethernet
Standarder	10/100 Base-T/TX Phy
Bredde	7mm
Blyfri	Blyfri

Funktioner i W5500

W5500 karakteristiske attributter og funktionaliteter

W5500 skiller sig ud med en række sofistikerede funktioner designet til at forbedre Ethernet -applikationsydelsen.En bemærkelsesværdig egenskab er dens fravær af IP -fragmenteringsstøtte, der kræver opmærksom styring af pakker.Dette resulterer ofte i mere strømlinet netværkstrafik og reduceret overhead, hvilket potentielt øger ydelsen af ​​specifikke applikationer på en subtil, men alligevel effektiv måde.

Energieffektivitet og netværkskoordination

Chippen inkluderer en nedbrydningstilstand, der begrænser energiforbruget i tomgangsperioder, hvilket gør det til gavnligt for IoT-enheder og fjernsystemer, hvor fornuftig strømstyring værdsættes.Derudover viser kølvandet på LAN over UDP -funktionen balancen mellem minimal energiforbrug og konstant forbindelse.Dette letter overgange til tilstande med lav effekt med kapaciteten til at vågne op, når netværksaktivitet kræver, vedligeholdelse af beredskab uden konstant energiafløb.

Forbedret gennemstrømning med multi-socket kapacitet

Med støtte til op til 8 samtidige stikkontakter tilbyder W5500 betydelige forbedringer i multitasking -evner over netværket.Dette er fordelagtigt for applikationer, der har brug for samtidig styring af datastrøm, hvilket giver tilpasningsevne til at imødekomme forskellige netværksbehov, samtidig med at vi bevarer både hastighed og pålidelighed.I applikationer er styring af forskellige kommunikationsstrømme uden afbrydelse centralt for at opnå et effektivt netværkssystem.

Højhastigheds SPI-interface og hukommelsesallokering

W5500 understøtter højhastigheds SPI-kommunikation til dataintensive opgaver, der kræver hurtig transmission for at undgå overbelastning.Inkluderingen af ​​en 32K bytes hukommelsesbuffer forstærker denne kapacitet ved at tilbyde rigelig plads til databehandling, som hjælper med at opretholde gennemstrømning og stabil ydeevne.Denne synergi mellem hastighed og rigelig buffering eksemplificerer behovet for at optimere systemer til dynamiske datamængder.

Fleksible Ethernet -tilstandsindstillinger

W5500 er tilpasningsdygtig og understøtter både fuld og halv duplex Ethernet -operationer til at imødekomme forskellige netværksdesign og behov.Fuld duplex imødekommer behovene i miljøer, der kræver samtidig tovejskommunikation uden kollision, mens halvt duplex er effektiv til mere ligetil konfigurationer.Denne tilpasningsevne fremhæver rollen som fleksible netværkskomponenter i forskellige applikationsindstillinger, hvor krav muligvis ikke altid er forudsigelige.

Miljøovervejelser og eksport af W5500

ROHS -status

W5500 stemmer overens med ROHS -retningslinjer, der fokuserer på at konstruere enheder på en miljøansvarlig måde ved at begrænse visse farlige materialer.Denne tilpasning spiller en rolle både i at opretholde miljøet og overholde forskellige juridiske bestemmelser på globale markeder.En nuanceret forståelse af ROHS-standarder forbedrer værdsættelsen af ​​disse miljøbevidste initiativer.

Fugtfølsomhedsniveau (MSL)

W5500 besidder et fugtighedsfølsomhedsniveau på 3, W5500 overgår en række forskellige opbevarings- og operationelle indstillinger.Denne vurdering betyder nødvendigheden af ​​omhyggelig håndtering for at afværge fugtighedsrelateret skade, en væsentlig faktor under produktions- og samlingsfaser.Integrationen af ​​fugtfølsomhedsprotokoller, perfektioneret over omfattende produktionscyklusser, understøtter konsekvent den langsigtede pålidelighed af sådanne delikate komponenter.

ECCN og HTSUS

Klassificeringen af ​​denne chip i henhold til ECCN- og HTSUS -koder bidrager til udjævning af internationale handelsprocesser.Disse koder muliggør nøjagtig produktidentifikation til eksportadhæsion og toldvurderinger.Navigering af handeloverholdelse kræver omhyggelig informationshåndtering og ekspertstyring i en global økonomi, hvor reglerne adskiller sig meget.Brug af disse koder strømline regulerende navigation og letter kompleksiteten af ​​international handel.

Anvendelser af W5500

Industriel automatisering

I industriel automatisering giver W5500's tilpasningsevne det mulighed for problemfrit at integrere i forskellige netværksprotokoller, hvilket styrker industriel IoT (IIoT) -forbindelse.Ved at lette interaktioner mellem sensorer, aktuatorer og centrale controllere forbedrer det fleksibiliteten og den hurtige adaptivitet for automatiserede produktionslinjer.Der er en bemærkelsesværdig forbedring i opretholdelsen af ​​høje standarder i processtyring og kvalitetssikring.Dets anvendelse i forudsigelige vedligeholdelsesteknikker bidrager til at reducere nedetid og udvide maskinens levetid.

Sundhedsvæseneteknologi

I sundhedsteknologi beriger W5500 interoperabiliteten.Pålidelige netværksforbindelser letter den nøjagtige overførsel af data fra patientovervågningssystemer til centraliserede sundhedsinformationssystemer og forbedrer således klinisk beslutningstagningens timing og effektivitet.Denne integration driver mod mere intelligente sundhedsløsninger, optimerer operationer og styrker patientresultater.

Serverinfrastruktur

Integrering af W5500 i serverindstillinger forbedrer den operationelle effektivitet og stabilitet af datacentre, hvor robuste netværk er påkrævet.Dens evne til at styre flere forbindelser understøtter samtidig den skalerbarhed, der er nødvendig til skytjenester og virtuelle miljøer, vedligeholdelse af ensartet servicelevering.Industriens veteraner anbefaler brugen af ​​at opretholde robust netværksydelse og imødekomme voksende datatrafik kræver problemfrit.

Netværksenheder

W5500s alsidighed strækker sig til en række netværksenheder, såsom set-top-bokse og netværksprintere ved at forbedre forbindelsen.I set-top-bokse giver det mulighed for en glattere streaming og problemfri indholdsbestemmelse, mens det i netværksprintere sikrer pålidelig dokumentstyring og behandling.Implementeringer demonstrerer ofte et nuanceret greb om netværkskrav, der oversætter til tilfredshed og operationel effektivitet.

Interface -konvertering

I sidste ende er W5500 dygtig til at konvertere grænseflader som serielle, parallelle, USB og GPIO -applikationer, hvilket øger enhedsforbindelsen på tværs af forskellige systemer.Ved at bygge bro over kommunikation mellem forskellige teknologier sikrer det glat integration og funktionalitet.Mange, der bruger disse enheder, drager fordel af en udvidelse af designmuligheder og forbedret systemsamhørighed, hvilket plejer innovation i økosystemer, der involverer flere enheder.

Sammenligning mellem W5500 og W5100

Efterhånden som teknologien udvikler sig, er der altid en længsel efter bedre hardware i netværkskommunikation.I de Ethernet-baserede netværk, W5500 og W5100 Chips spiller en roller, der hver bringer forskellige egenskaber, der svinger deres valg i forskellige scenarier.W5500-chip garanterer påskønnelse af sin bemærkelsesværdige datahåndtering og budgetvenlige karakter, når de sidder sammen med W5100.Dens evne til effektivt at administrere øget data gennemstrømning og flere stikforbindelser vinder fordel blandt ingeniører.Dette er især fordelagtigt i webserverkontekster, hvor optimering af ressourcer tilføjer enorm værdi.

Håndtering af et større antal stikkontakter gør W5500 til en go-to til adskillige netværksapplikationer.I miljøer, hvor robuste og skalerbare forbindelser er en nødvendighed, skinner W5500.Overvej serverapplikationer, der kræver stabil og pålidelig forbindelse;W5500 opfylder passende disse krav ved dets tankevækkende design.W5500 udmærker sig, men den måde, den tackle de første pakker, fortjener opmærksomhed.Visse situationer kræver muligvis den dygtige RST -ledelse, som W5100 leverer.Det er godt at anerkende disse præferencer er godt for at administrere netværksafbrydelser eller indviklede kommunikationsprotokoller.

W5500 tilbyder en højeffektiv, budgetbevidst mulighed, der er egnet til de fleste webserverindstillinger, men alligevel kræver visse scenarier den nøjagtige pakkehåndtering af W5100.Vejning af disse chips 'attributter sammen med praktiske håndværk informerede strategier for netværksinstallation.

Alternativer af W5500

Del Antal	Fabrikant	Pakke / sag	Antal stifter	Interface	Forsyningsspænding	Terminal tonehøjde	Blyfri	Antal afslutninger	Terminal position
TMS320F28021PTT	Texas Instruments	48-LQFP	48	I2C, SPI, UART, USART	3.3 v	0,5 mm	Blyfri	48	Quad
STM32F030C8T6	Stmicroelectronics	48-LQFP	48	I2C, SCI, SPI, UART, USART	1,8 v	0,5 mm	Blyfri	48	Quad
TMS320F28027PTT	Texas Instruments	48-LQFP	48	I2C, SCI, SPI, UART, USART	3.3 v	0,5 mm	Blyfri	48	Quad
TMS320F280200PTT	Texas Instruments	48-LQFP	48	I2C, SCI, SPI, UART, USART	1,8 v	0,5 mm	Blyfri	48	Quad

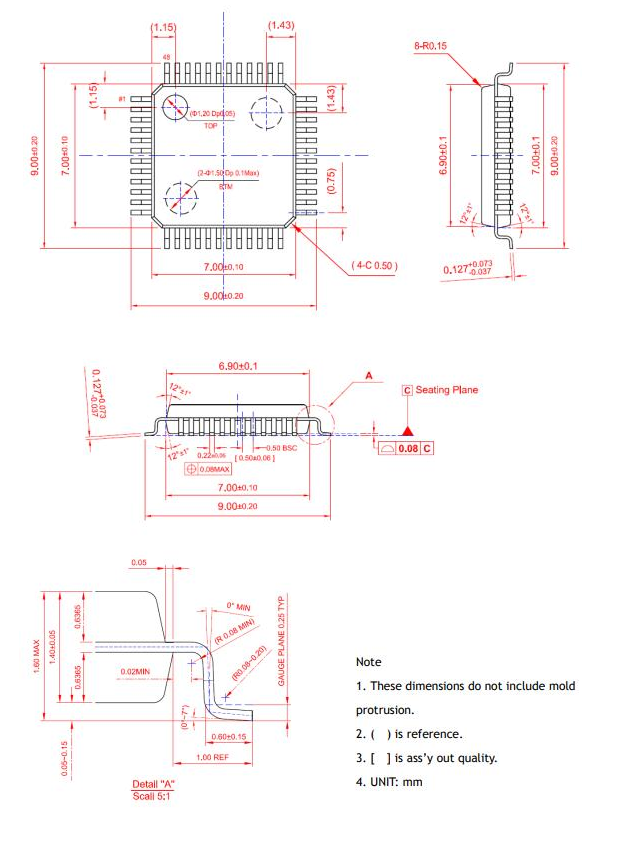

Dimensioner på W5500

W5500 Producentinformation

Grundlagt i Sydkorea har Wiznet udskåret en tydelig identitet inden for den specialiserede arena for TCP/IP Offload -motorteknologi.De er dygtige til at designe løsninger, der letter problemfri internetforbindelse for indlejrede systemer, hvilket demonstrerer et højt ekspertise på dette område.IMCU ™ -serien har fremtrædende W5500, en bemærkelsesværdig innovation, der afspejler Wiznets løbende bestræbelser på at fremme indlejrede internetkapaciteter.Dette produkt understreger deres entusiasme for at forbedre netværkets ydeevne og imødekomme de udviklende behov hos moderne teknologier.Når man overvejer deres samlede indflydelse, bliver det tydeligt, hvordan Wiznets bidrag fremdriver både specifikke initiativer og bredere teknologiske udviklinger.Mange industrier finder betydelig værdi i deres robuste løsninger til at overvinde forbindelsesbarrierer, hvilket fremhæver mærkets indflydelsesrige tilstedeværelse inden for teknologiens område.
