Introduktion til kontrolsystemer: arbejde, typer og applikationer

Du bruger kontrolsystemer, når en maskine automatisk holder en værdi stabil, såsom temperatur, hastighed eller niveau.Denne artikel forklarer, hvad et kontrolsystem er, hvordan dets dele arbejder sammen, og hvordan feedback holder output korrekt.Du vil også se hovedtyperne af systemer, og hvordan de opfører sig i drift.Almindelige anvendelser, fordele og grænser er inkluderet.

Katalog

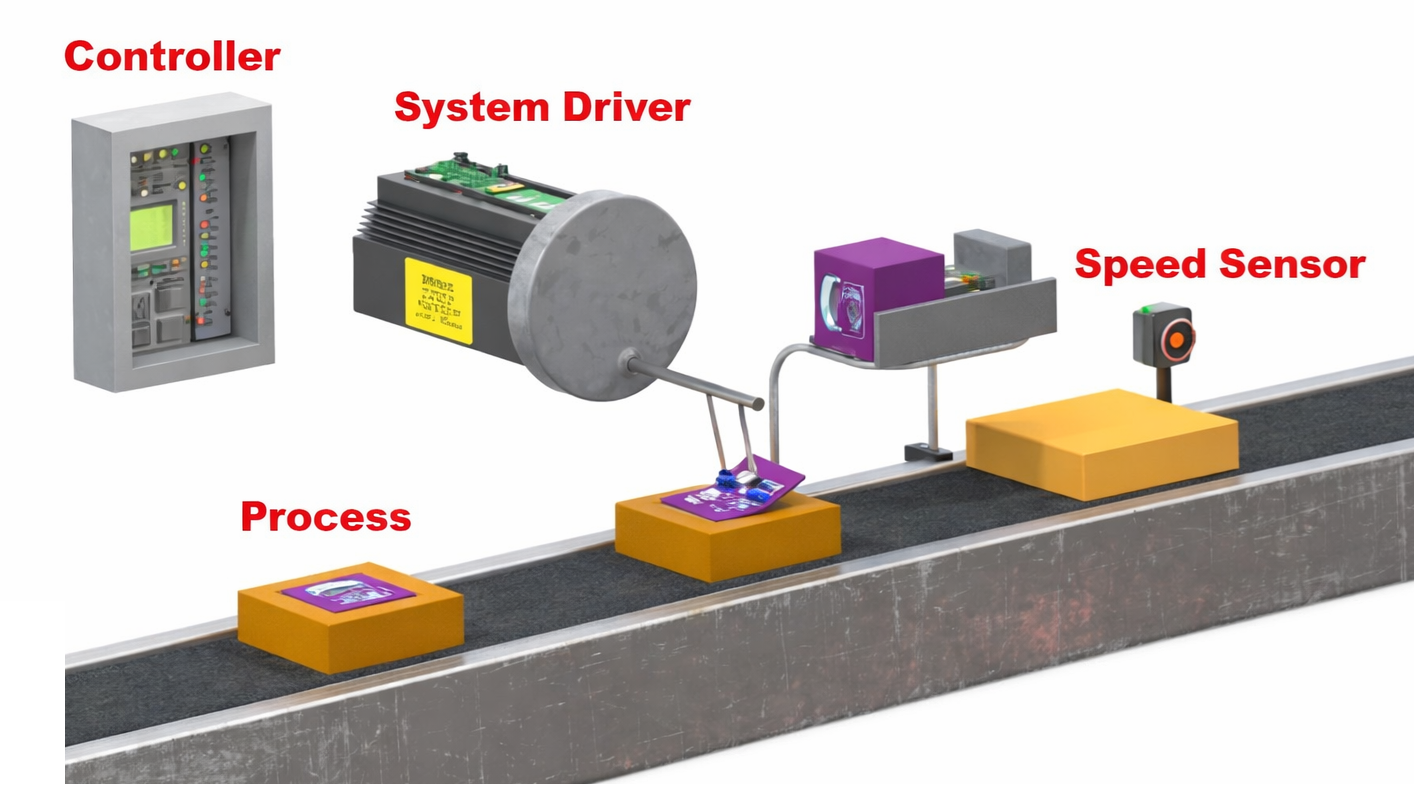

Figur 1. Eksempel på styresystem

Hvad er et kontrolsystem?

Et kontrolsystem er et system, der holder en målt værdi tæt på en ønsket målværdi.Dens formål er automatisk at justere en proces, så outputtet forbliver korrekt, selv når forholdene ændrer sig.For eksempel holder en rumtermostat temperaturen tæt på det indstillede niveau, og en fartpilot holder køretøjet ved en valgt hastighed.En vandbeholderniveauregulator holder også vandhøjden ved et valgt mærke.Enkelt sagt kontrollerer og korrigerer et kontrolsystem løbende en variabel, så den matcher den nødvendige værdi.

Grundlæggende elementer i et kontrolsystem

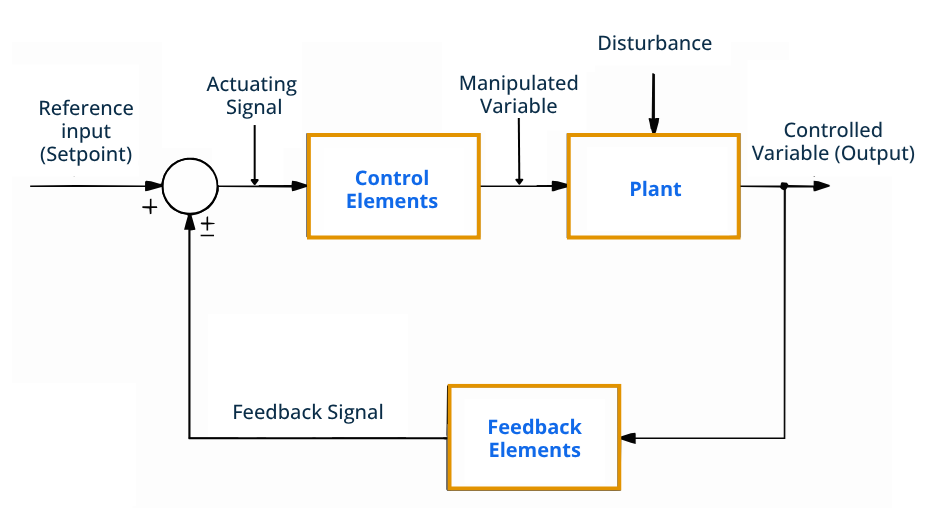

Figur 2. Kontrolsystemblokdiagram

Et kontrolsystem er lavet af flere standarddele, der hver udfører en bestemt opgave.

• Referenceinput (setpunkt)

Dette er den ønskede værdi, systemet forsøger at opretholde.Det repræsenterer den valgte måltilstand.Systemet sammenligner altid den faktiske værdi med denne reference.

• Aktiveringssignal

Dette er signalet, der produceres efter sammenligning af de ønskede og faktiske værdier.Det repræsenterer, hvor meget justering der er nødvendig.Signalet forbereder systemet til korrektion.

• Kontrolelementer

Disse dele håndterer beslutningsprocessen.De bestemmer den korrigerende handling baseret på det modtagne signal.Outputtet fra denne fase forbereder processen til justering.

• Manipuleret variabel

Dette er den justerbare mængde, der sendes til processen.Ændring af denne værdi påvirker det endelige output.Det er den variabel systemet direkte kan variere.

• Plante

Anlægget er den proces, der styres.Den producerer den endelige outputværdi.Systemet sigter mod at holde dette output på det ønskede niveau.

• Forstyrrelse

Dette er en uønsket ændring, der påvirker processen.Det kan skubbe output væk fra den ønskede værdi.Det skal systemet kompensere for.

• Styret variabel (output)

Dette er det faktiske målte resultat af processen.Det viser systemets nuværende tilstand.Målet er at holde det lig med referenceinputtet.

• Feedbackelementer

Disse måler output og sender information tilbage til kontrol.De giver systemet den aktuelle tilstand.Dette gør det muligt at bestemme korrektionen.

• Feedbacksignal

Dette er den returnerede information om outputværdien.Det repræsenterer processens tilstand.Systemet bruger det til sammenligning.

Arbejdsprincip for kontrolsystemet

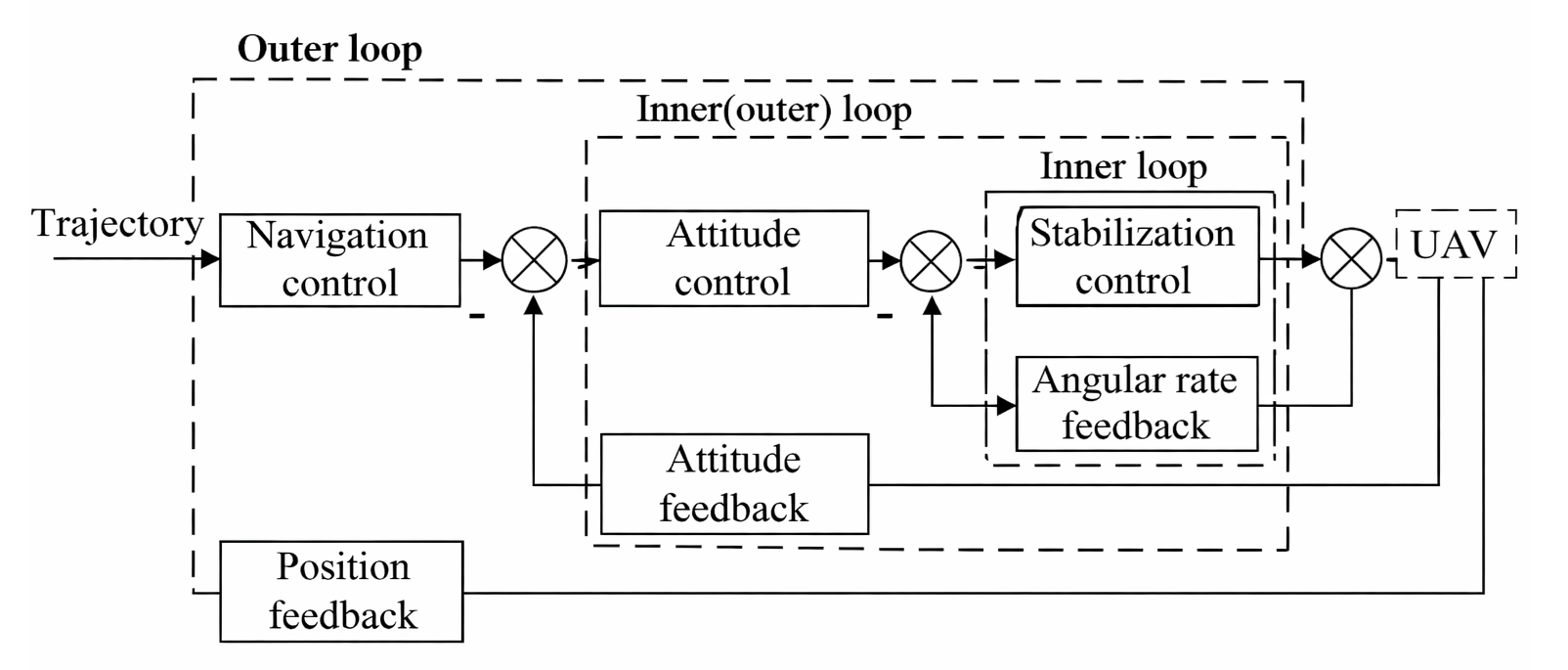

Figur 3. Kontrolsystemets arbejdsprincip

Arbejdsprincippet for et styresystem begynder med, at en ønsket inputværdi gives til systemet.Systemet sammenligner derefter denne værdi med den faktiske outputværdi.Forskellen mellem dem kaldes fejlsignalet.Hvis fejlen eksisterer, genererer systemet et korrektionssignal.Denne korrektion justerer processen for at reducere fejlen.Udgangen ændres og kontrolleres igen løbende.Cyklussen gentages, indtil outputtet svarer nøje til den ønskede værdi.

Karakteristika for kontrolsystemer

Kontrolsystemer vurderes ud fra, hvor godt de fungerer under drift.Disse karakteristika beskriver kvaliteten og pålideligheden af ​​systemets respons.

Karakteristika	Beskrivelse
Stabilitet	Output gør ikke divergere;vender tilbage til konstant værdi efter forstyrrelse
Nøjagtighed	Endelig fejl ≤ ±2–5 % af indstillet værdi
Præcision	Output variation ≤ ±1 % under samme input
Svartid	Indledende reaktion sker inden for målt forsinkelsestid (td)
Opgangstid	Tid fra 10 % til 90 % af den endelige værdi
Afregningstid	Går ind og forbliver inden for ±2 % båndet
Overskydning	Peak overstiger slutværdi med % beløb
Steady-State Fejl	Konstant forskydning tilbage efter stabilisering
Følsomhed	ΔOutput / ΔParameterændringsforhold
Robusthed	Vedligeholder drift trods forstyrrelsesændring
Båndbredde	Fungerer effektivt op til -3 dB afskæringsfrekvens
Gentagelighed	Samme input producerer samme output inden for tolerance
Pålidelighed	Fungerer uden fejl for nominel driftstid (MTBF)
Dæmpning	Oscillation henfald bestemt af dæmpningsforhold ζ
Hastighed af Svar	Samlet tid til nå en stabil tilstand

Typer af kontrolsystemer

Kontrolsystemer er klassificeret ud fra, hvordan de håndterer information, signaler og reaktionsadfærd.De er grupperet efter feedbackbrug, signalform og matematisk adfærd.

Open-loop kontrolsystem

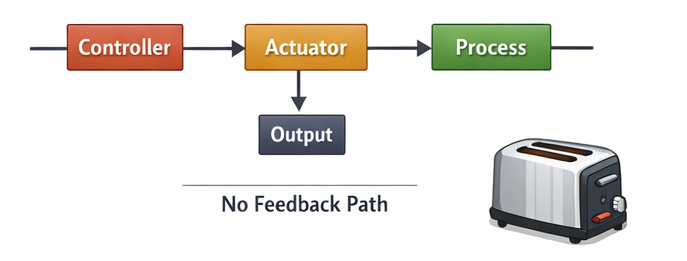

Figur 4. Diagram for åbent sløjfe-kontrolsystem

Et åbent sløjfe-kontrolsystem er et system, hvor outputtet ikke påvirker kontrolhandlingen.Systemet sender en kommando og antager, at resultatet er korrekt uden at kontrollere det.Fordi der ikke er nogen feedback-sti, kan den ikke automatisk rette fejl eller forstyrrelser.Ydeevnen afhænger hovedsageligt af korrekt kalibrering og driftsforhold.Disse systemer er enkle, billige og nemme at designe.Ændringer i belastning eller miljø kan dog påvirke det endelige resultat.Almindelige eksempler inkluderer en elektrisk brødristertimer, vaskemaskine timerstyring og fast vandingstimer.

Closed-loop kontrolsystem

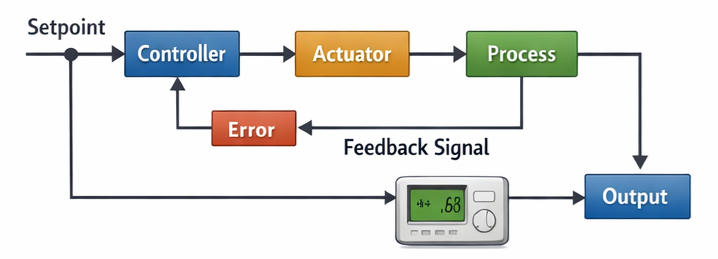

Figur 5. Diagram for lukket sløjfe-kontrolsystem

Et lukket sløjfe-kontrolsystem er et system, der bruger feedback til at justere sit output automatisk.Systemet måler resultatet og sammenligner det med den ønskede værdi.Hvis der vises en forskel, anvendes en korrektion for at reducere fejlen.Denne kontinuerlige justering muliggør nøjagtig og stabil drift, selv når forholdene varierer.Closed-loop-systemer giver bedre præcision og pålidelighed end open-loop-systemer.De er meget udbredt i moderne automatiske kontrolapplikationer.Typiske eksempler omfatter klimaanlægstemperaturkontrol, fartpilot og automatiske spændingsregulatorer.

Kontinuerligt tidskontrolsystem

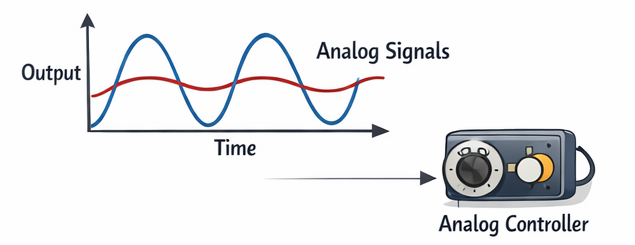

Figur 6. Kontinuerlig-tid (analog) kontrolsignal

Et kontinuerligt tidsstyringssystem behandler signaler, der ændrer sig jævnt over tid.Input og output eksisterer på hvert øjeblik uden afbrydelse.Disse systemer arbejder normalt med analoge elektriske eller mekaniske signaler.Fordi signalerne er kontinuerlige, er responsen også jævn og naturlig.Kontinuerlige tidssystemer findes almindeligvis i traditionelle analoge controllere.De er velegnede til fysiske processer, der kræver øjeblikkelig reaktion.Eksempler omfatter analoge hastighedsregulatorer, lydforstærkervolumenkontrol og hydraulisk ventilpositionskontrol.

Tidsdiskret kontrolsystem

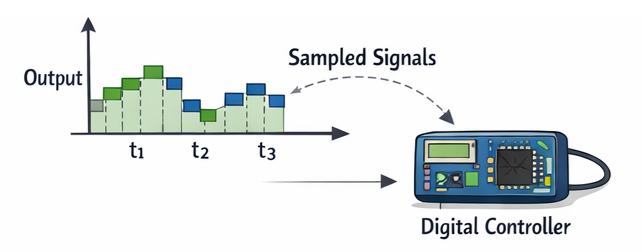

Figur 7. Diskret-tids (digitalt) styresignal

Et tidsdiskret kontrolsystem fungerer ved hjælp af samplede datasignaler.Systemet kontrollerer og opdaterer kun værdier med bestemte tidsintervaller.Disse signaler behandles normalt af digitale controllere eller mikroprocessorer.Outputtet ændres trin for trin i stedet for kontinuerligt.Sådanne systemer tillader programmerbar drift og fleksibel justering.De er meget udbredt i moderne elektronisk og computerbaseret kontrol.Eksempler omfatter mikrocontroller-baseret temperaturkontrol, digital motorhastighedskontrol og smart home-termostater.

Lineært kontrolsystem

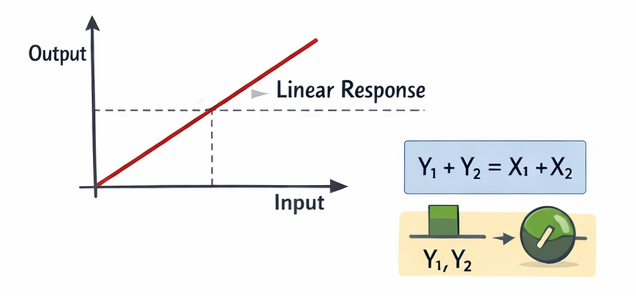

Figur 8. Lineært system input-output forhold

Et lineært styresystem følger et proportionalt forhold mellem input og output.Hvis input fordobles, fordobles output også under de samme betingelser.Disse systemer opfylder superpositionsprincippet, hvor kombinerede input producerer kombinerede output.Lineær adfærd tillader forudsigelig og nem matematisk analyse.De fleste teoretiske kontroldesigns forudsætter lineær drift for enkelhedens skyld.Lineære modeller hjælper med at designe stabile og nøjagtige systemer.Eksempler omfatter elektroniske forstærkere med lille signal og motorstyringsområder med lav belastning.

Ikke-lineært kontrolsystem

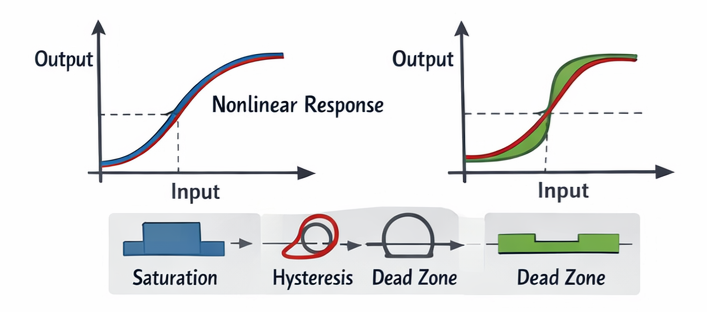

Figur 9. Ikke-lineære systemresponskarakteristika

Et ikke-lineært styresystem har et output, der ikke er proportionalt med inputtet.Reaktionen ændres afhængigt af driftsområde eller forhold.Små inputændringer kan give store outputvariationer eller slet ingen ændring.Effekter som mætning, hysterese og døde zoner forekommer ofte.Disse systemer er sværere at analysere, men repræsenterer fysiske processer mere præcist.Mange systemer opfører sig naturligt på en ikke-lineær måde.Eksempler omfatter robotarmbevægelsesgrænser, magnetisk aktuatoradfærd og ventilflowkontrol ved ekstreme positioner.

Fordele og ulemper ved styresystemer

Kontrolsystemer forbedrer konsistensen og reducerer manuel indsats, men introducerer også kompleksitet og omkostninger.

Fordele ved kontrolsystemer

• Systemet holder output tæt på den ønskede værdi under drift.

• Operatører behøver ikke at blive ved med at justere udstyret i hånden.

• Maskiner kan køre i lange timer uden hyppige stop.

• Systemet korrigerer automatisk ændringer i forhold.

• Driftsstatus kan kontrolleres fra et panel eller fjerndisplay.

Ulemper ved kontrolsystemer

• Opsætningsomkostningerne er højere end simple manuelle systemer.

• Der er brug for faglærte arbejdere til opsætning og service.

• Sensorer og elektroniske dele kan svigte over tid.

• Det kan tage længere tid at finde årsagen til problemerne.

• Systemet afhænger af stabil elektrisk effekt.

Anvendelser af kontrolsystemer

Styresystemer bruges i både industriel automation og hverdagsudstyr for automatisk at opretholde korrekt drift.

1. Industriel fremstilling

Produktionsmaskiner opretholder ensartede produktdimensioner og kvalitet.Automatiserede samlebånd bruger regulering for at sikre repeterbarhed.Dette reducerer spild og forbedrer effektiviteten.

2. Temperaturregulering

Opvarmnings- og køleudstyr opretholder behagelige miljøforhold.Bygninger er afhængige af automatisk justering for at stabilisere indeklimaet.Dette forbedrer energieffektiviteten og komforten.

3. Transportsystemer

Køretøjer bruger hastigheds- og stabilitetskontrol for mere jævn drift.Moderne biler inkluderer fartpilot og træksystemer.Disse forbedrer køresikkerheden og ydeevnen.

4. Strømsystemer

Elektriske netværk regulerer spændings- og frekvensniveauer.Generatorer justerer output for at matche belastningsbehovet.Dette sikrer en stabil elforsyning.

5. Robotik og automatisering

Robotter udfører nøjagtige positionerings- og bevægelsesopgaver.Automatiserede maskiner arbejder kontinuerligt med høj præcision.Dette muliggør avanceret fremstilling.

6. Medicinsk udstyr

Enheder opretholder kontrollerede driftsforhold under behandlingen.Overvågningsudstyr holder værdier inden for sikre grænser.Dette forbedrer patientsikkerheden og pålideligheden.

7. Hvidevarer

Daglige enheder administrerer automatisk driftsindstillinger.Vaskemaskiner og køleskabe opretholder korrekte driftsforhold.Dette forenkler daglige opgaver.

8. Luftfartssystemer

Fly og droner opretholder stabile flyveforhold.Automatisk vejledning holder korrekt orientering og højde.Dette understøtter pålidelig navigation.

Kontrolsystem vs automatisering vs indlejrede systemer

Disse teknologier er tæt beslægtede, men tjener forskellige tekniske formål inden for moderne elektroniske og industrielle produkter.

Feature	Kontrol System	Automatisering	Indlejret System
Hovedfokus	Regulering af variabler	Proces henrettelse	Enhed operation
Formål	Vedligehold ønskede værdi	Udfør opgaver automatisk	Kør dedikeret funktioner
Omfang	Specifik procesadfærd	Hele arbejdsgang	Single produkt enhed
Beslutning Evne	Baseret på målte værdier	Baseret på programmeret logik	Baseret på firmware
Brug af feedback	Ofte påkrævet	Valgfrit	Valgfrit
Hardware type	Sensorer og aktuatorer	Maskiner og controllere	Mikrocontroller bord
Software rolle	Beregning og rettelse	Sekvensering og koordinering	Enhed kontrollogik
Svartype	Kontinuerlig justering	Opgave henrettelse	Funktionel betjening
Systemstørrelse	Lille til medium	Medium til store	Meget lille
Fleksibilitet	Moderat	Høj	Begrænset
Tid Krav	Høj	Moderat	Høj
Ansøgning Niveau	Proces niveau	Planteniveau	Produktniveau
Eksempel	Temperatur kontrol	Fabrik produktionslinje	Smart ur
Integration	En del af automatisering	Indeholder kontrolsystemer	Understøtter begge dele

Konklusion

Styresystemer opretholder stabiliteten ved løbende at sammenligne det faktiske output med en målværdi og rette eventuelle fejl.Deres ydeevne afhænger af kerneelementer som feedback, controllerhandling og den kontrollerede proces.Forskellige klassifikationer definerer, hvordan signaler håndteres, og hvor præcist et system reagerer på forstyrrelser.På grund af disse muligheder anvendes kontrolsystemer i vid udstrækning i industri, transport, energi, medicinsk udstyr og dagligdags udstyr.
