Vejledning til 4,7 kΩ modstand: Farvekode, anvendelser, test og værdisammenligning

En 4,7 kΩ modstand er en almindelig elektronisk del, der bruges til at styre strøm og indstille spænding i kredsløb.Denne artikel forklarer, hvad værdien betyder, hvordan man læser dens farvebånd, og hvad dens vigtigste specifikationer er.Det viser også, hvor det normalt bruges, såsom pull-up- og pull-down-signaler, transistorstyring og spændingsdelere.Du vil også lære, hvordan du kontrollerer det ved hjælp af et multimeter, og hvordan det kan sammenlignes med 10 kΩ og 47 kΩ modstande.

Katalog

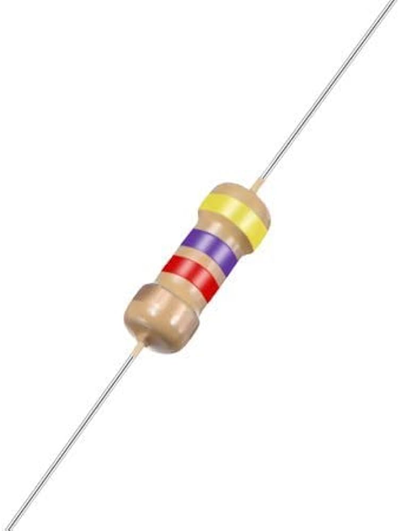

Figur 1. 4,7 kΩ aksial modstand

Hvad er en 4,7 kΩ modstand?

En 4,7 kΩ modstand er en modstand med en modstandsværdi på 4.700 ohm (Ω)."kΩ" betyder kilo-ohm, så 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.I et kredsløb bruges denne værdi almindeligvis til at reducere strøm til et mere sikkert niveau eller til at indstille et spændingsniveau ved en knude.Det hjælper med at holde signalerne stabile ved at kontrollere, hvor meget strøm der kan flyde gennem en sti.Enkelt sagt er en 4,7 kΩ modstand en standardværdi, der bruges til at styre strøm eller formspænding uden at lade kredsløbet trække for meget.

Elektriske specifikationer for en 4,7 kΩ modstand

En 4,7 kΩ modstand kan laves i mange typer og størrelser, så dens specifikationer varierer efter serie og producent.Tabellen nedenfor viser almindelige, målbare specifikationer, du vil se på dataark.

Specifikationer	Typisk rækkevidde
Nominel modstand	4,7 kΩ (4.700 Ω)
Tolerance	±0,1 %, ±0,5 %, ±1 %, ±2 %, ±5 %
Effektmærke (aksial)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Effektmærke (SMD)	1/20 W, 1/16 B, 1/10 W, 1/8 W, 1/4 W
Temperatur koefficient (TCR)	25, 50, 100, 200, 300 ppm/°C
Drift temperaturområde	-55°C til +155°C (varierer efter type)
Max arbejde spænding	~50 V til 500 V (afhænger af pakke/effekt)
Max overbelastning spænding	Højere end arbejdsspænding (serieafhængig)
Pakkestørrelse (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Kropsstørrelse (aksial)	Afhænger af watt (længere krop for højere W)
Modstand teknologi	tyk film, tyndfilm, metalfilm, trådviklet
Langsigtet stabilitet	f.eks. ±(0,2 % til 1 %) over 1.000 timer (typeafhængig)
Støj (relativ)	Sænke ned metal/tynd film, højere i en eller anden tyk film
Spænding koefficient	Typisk lav;specificeret mere i præcisionstyper
Fugt / miljøvurdering	Varierer (generelle formål til højpålidelige serier)

4,7 kΩ Modstandsfarvekode

Mange 4,7 kΩ modstande bruger farvebånd, så du hurtigt kan identificere værdien.Båndtælleren (4, 5 eller 6) ændrer hovedsageligt, hvor mange cifre der vises, og om ekstra info som temperaturkoefficient er inkluderet.

4-bånds farvekode

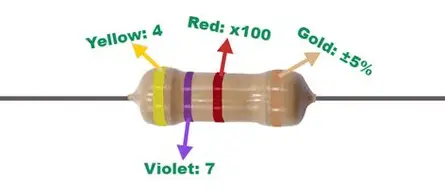

Figur 2. 4-bånds 4,7 kΩ farvekode

Band Stilling	Farve	Betydning	Værdi
1. band	Gul	1. ciffer	4
2. band	Violet	2. ciffer	7
3. band	Rød	Multiplikator	×100 (10²)
4. band	Guld	Tolerance	±5 %

De første to bånd giver tallet 47. Det tredje bånd (rødt) betyder gange med 100, så 47 × 100 = 4.700 Ω.Det er 4,7 kΩ.Guldbåndet viser, at modstanden kan variere med ±5% fra den angivne værdi.

5-bånds farvekode

En 5-bånds modstand tilføjer et ekstra ciffer, så værdien bruger tre signifikante cifre før multiplikatoren.Dette er almindeligvis brugt til snævrere tolerancedele.

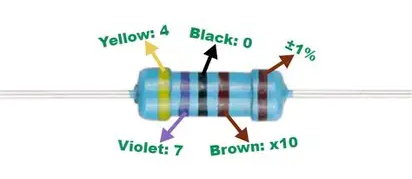

Figur 3. 5-bånds 4,7 kΩ farvekode

Band Stilling	Farve	Betydning	Værdi
1. band	Gul	1. ciffer	4
2. band	Violet	2. ciffer	7
3. band	Sort	3. ciffer	0
4. band	Brun	Multiplikator	×10 (10¹)
5. band	Brun	Tolerance	±1 %

De første tre bånd danner 470. Multiplikatorbåndet (brunt) betyder ×10, så 470 × 10 = 4.700 Ω.Det svarer til 4,7 kΩ.Det sidste bånd (brunt) angiver ±1 % tolerance, hvilket generelt er mere præcist end almindelige 4-bånds dele.

6-bånds farvekode

En 6-bånds modstand inkluderer et temperaturkoefficient (tempco) bånd ud over tolerance.Dette er nyttigt, når du bekymrer dig om værdistabilitet, når temperaturen ændres.

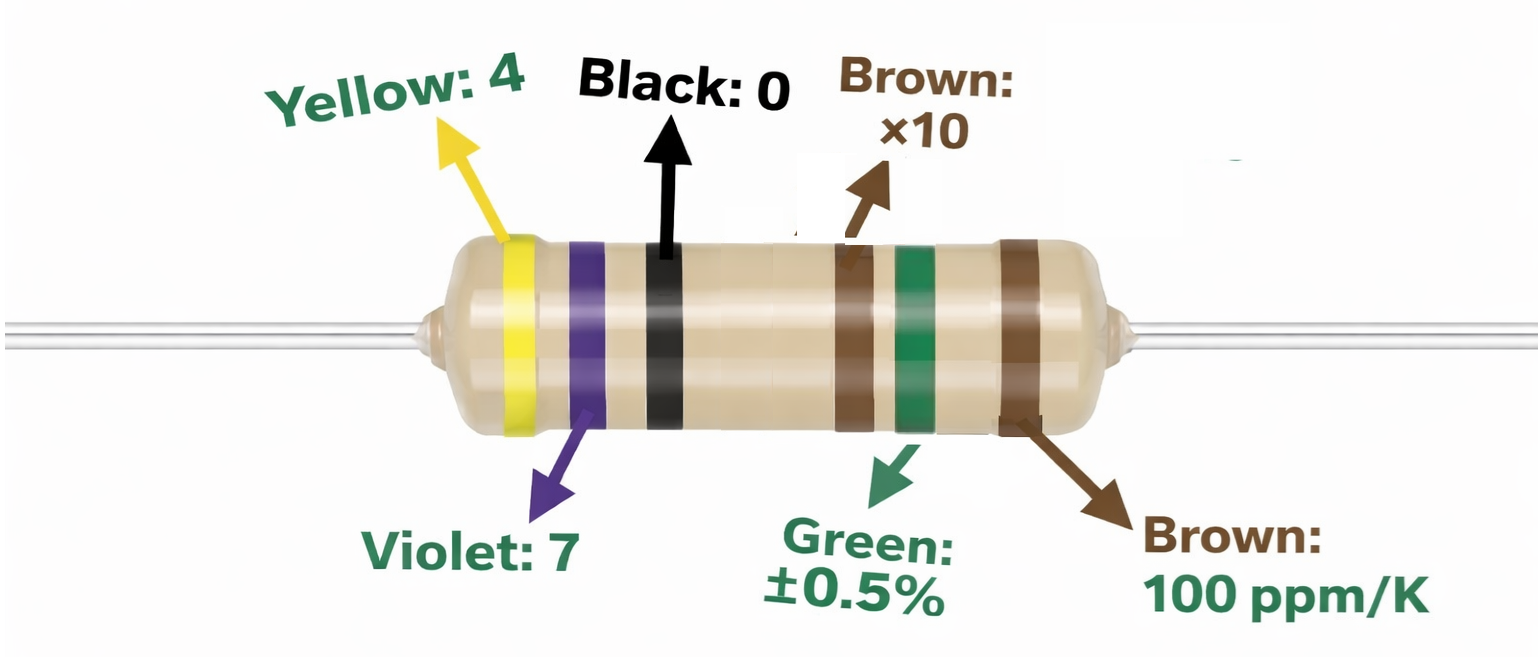

Figur 4. 6-bånds 4,7 kΩ farvekode

Band Stilling	Farve	Betydning	Værdi
1. band	Gul	1. ciffer	4
2. band	Violet	2. ciffer	7
3. band	Sort	3. ciffer	0
4. band	Brun	Multiplikator	×10 (10¹)
5. band	Grøn	Tolerance	±0,5 %
6. band	Brun	Tempco	100 ppm/°C

Det grønne bånd betyder, at modstanden må variere med ±0,5 % fra 4,7 kΩ.Det brune tempco-bånd betyder, at modstanden ændrer sig omkring 100 ppm/°C, hvilket er 0,01 % pr. °C (fordi 100 ppm = 100/1.000.000).Lavere ppm/°C-værdier betyder normalt bedre stabilitet, når temperaturen stiger eller falder.Dette er grunden til, at 6-bånds modstande ofte bruges, hvor ensartet modstand betyder noget over temperatur.

Anvendelser af en 4,7 kΩ modstand

En 4,7 kΩ modstand er en "midterste" værdi, der passer til mange praktiske designs, især omkring logiske signaler og småsignalkredsløb.Nedenfor er almindelige måder, det bruges i kredsløb.

1. Pull-up modstand for digitale indgange

En 4,7 kΩ pull-up hjælper en digital indgang med at læse en ren HIGH, når kontakten eller udgangen er åben.Det giver et stærkt nok pull-up til at bekæmpe små støj, men det holder stadig strømmen rimelig, når linen trækkes LAVT.Denne værdi ses i vid udstrækning på mikrocontroller-indgange og åbne-dræn-udgange.Det er også almindeligt på delte signallinjer, hvor stabilitet betyder noget.

2. Pull-down modstand for stabil LAV tilstand

En 4,7 kΩ pull-down holder et signal på LOW, når intet driver den.Dette forhindrer "flydende" input, der tilfældigt kan ændre tilstand.Det bruges ofte sammen med knapper, sensorudgange og aktiveringsstifter.Værdien er stærk nok til at definere et klart niveau uden at gøre kredsløbet tungt.

3. Transistor forspænding i små-signal stadier

I BJT- eller MOSFET-driversektioner bruges 4,7 kΩ ofte til at indstille en bias-sti for en base/gate-knude.Det hjælper med at kontrollere, hvor stærkt et styresignal driver transistorindgangen.Mange vælger det, når de ønsker en fast kontrolvej uden for stor drivstrøm.Det hjælper også med at forhindre, at inputtet forbliver opladet, når køresignalet afbrydes.

4. Spændingsdeler til reference- eller registreringsknuder

En 4,7 kΩ modstand er almindeligvis parret med en anden modstand for at danne en divider for en forudsigelig nodespænding.Den bruges til indgangsskalering, referenceindstilling og sensorudlæsningskredsløb.Værdien er praktisk, fordi den ikke kræver meget store komponenter og stadig holder delestrøm moderat.Det er også nemt at matche med mange standardmodstandsværdier.

5. Signalledningsdæmpning eller mild belastning

I nogle signalveje bruges 4,7 kΩ som en let belastning for at reducere uønsket flydning eller til at forme en nodes adfærd.Det kan hjælpe med at berolige små støjoptagelser på højimpedanslinjer.Dette er almindeligt omkring analoge indgange og komparatorindgange.Målet er en mere stabil node uden at gøre den til en tung belastning.

Hvordan tester man en 4,7 kΩ modstand ved hjælp af et multimeter?

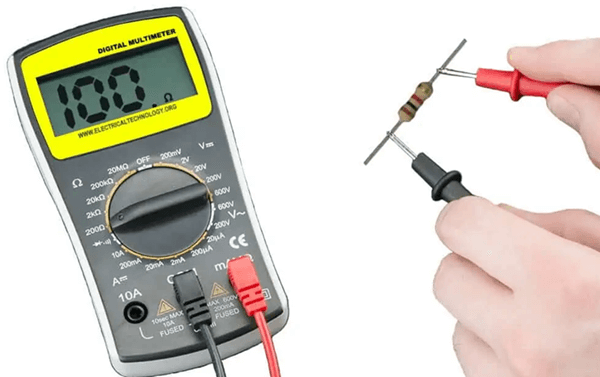

Figur 5. Måling af en modstand ved hjælp af et digitalt multimeter

En hurtig multimeterkontrol bekræfter, om en modstand er tæt på den forventede værdi.Dette er nyttigt ved fejlfinding eller sortering af dele.

Trin 1: Indstil multimeteret korrekt

Tænd for multimeteret, og indstil det til modstandstilstand (Ω).Hvis dit måler har manuel rækkevidde, skal du vælge et område over 4,7 kΩ, såsom 20 kΩ.Sørg for, at proberne er sat i de rigtige porte (COM og Ω).Berør sondespidserne kort sammen for at se, at måleren reagerer normalt.

Trin 2: Isoler modstanden før måling

For den mest nøjagtige aflæsning skal modstanden måles ud af kredsløbet.Hvis det stadig er loddet på et bræt, kan andre dele skabe parallelle baner, der ændrer aflæsningen.Hvis fjernelse ikke er mulig, skal du løfte det ene ben af ​​modstanden, så den ikke længere er fuldt tilsluttet.Dette trin forhindrer falske aflæsninger, der ser for lave ud.

Trin 3: Mål modstandsværdien

Hold en sonde på hver ledning af modstanden.Hold konstant kontakt, så værdien ikke springer på grund af dårlig forbindelse.Aflæs den viste modstand og bemærk, om den er tæt på 4,70 kΩ.En lille drift er normal afhængig af modstandens tolerance.

Trin 4: Bedøm resultatet ved hjælp af et forventet interval

Sammenlign aflæsningen med modstandens tolerance, hvis du kender den.For en almindelig ±5 % del er et normalt område omkring 4,465 kΩ til 4,935 kΩ.For en ±1 % del er et normalt område omkring 4,653 kΩ til 4,747 kΩ.Hvis måleren viser OL (åben linje) eller en værdi langt uden for det forventede område, kan modstanden være beskadiget, eller måleopsætningen kan være forkert.

Sammenligning af 4,7 kΩ vs 10 kΩ vs 47 kΩ modstande

Disse tre værdier bruges ofte til de samme "job" (som pull-ups, bias-stier og dividers), men de opfører sig anderledes, fordi modstand ændrer strøm og belastning.Tabellen nedenfor viser praktiske elektriske forskelle, og hvornår hver værdi normalt vælges.

Funktioner	4,7 kΩ	10 kΩ	47 kΩ
Aktuel på 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Aktuel på 12 V	2,55 mA	1,20 mA	0,255 mA
Modstand forhold til 4,7 kΩ	1×	2,13× højere	10× højere
Spændingsfald tværs over modstand ved 1 mA	4,7 V	10 V	47 V
Krafttab ved 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Strøm dissipation ved 12 V	30,6 mW	14,4 mW	3,06 mW
RC tid konstant med 100 nF kondensator	0,47 ms	1.00 ms	4,70 ms
RC afskæring frekvens med 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Nuværende ændring pr. 1 V stigning	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Output impedansbidrag i divider	Lav	Medium	Høj
Opladningstid til 63 % med 100 nF	0,47 ms	1.00 ms	4,70 ms
Opladningstid til ~99 % (≈5τ)	2,35 ms	5.00 ms	23,5 ms
Typisk ADC kildeimpedanseffekt	Minimal fejl	Acceptabelt fejl	Mærkbar fejl mulig
Følsomhed til lækstrøm (1 µA lækagefejl)	0,47% fejl	1,0 % fejl	4,7 % fejl
Pårørende signalindstillingshastighed	Hurtigt	Moderat	Langsomt

Konklusion

4,7 kΩ modstanden giver en afbalanceret modstand, der fungerer godt i mange kredsløb.Dens farvekode viser dens værdi og nøjagtighed, og en multimetertest bekræfter, om den stadig fungerer korrekt.Det bruges ofte til at holde signaler stabile, styre transistorindgange og skabe faste spændingsniveauer.Sammenlignet med lavere eller højere værdier trækker den en moderat strøm og forbliver pålidelig, hvorfor den er meget brugt.
