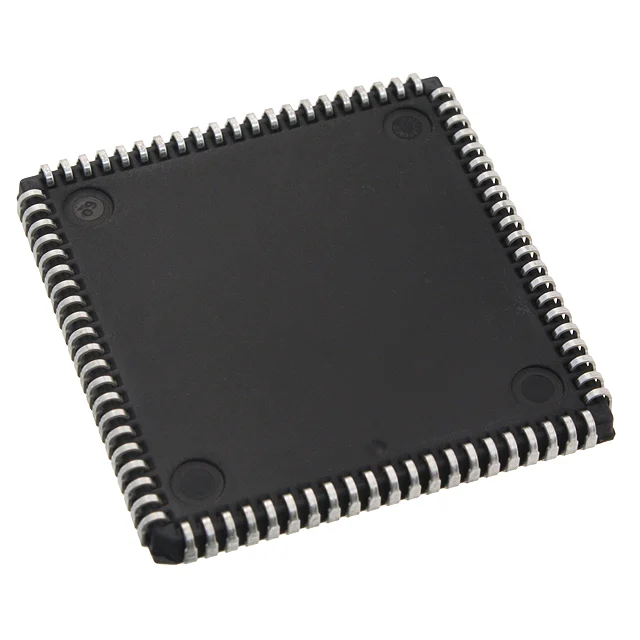

XC3042-100PC84C PLCC84-pakke, logiske blokke og ydeevne

XC3042-100PC84C er en klassisk programmerbar logikenhed fra den velkendte XC3000-familie.Det giver dig en fleksibel måde at håndtere digital logik på uden at være afhængig af chips med faste funktioner.Med omkring 3000 brugbare porte og 5V-drift passer den perfekt ind i ældre tavler og langvarige systemer.Du kan omprogrammere den ved at indlæse konfigurationsdata ved opstart, hvilket gør opdateringer meget nemmere.Dens 84-bens PLCC-pakke holder kortlayouterne kompakte, mens den stadig tilbyder masser af I/O-forbindelser.Fra industrielle maskiner til retro computing-projekter, fortsætter denne enhed med at understøtte pålidelige hardwaredesigns.Her får du et klart kig på dets funktioner, struktur og anvendelser i den virkelige verden.

Katalog

XC3042-100PC84C Oversigt

Den XC3042-100PC84C er et CMOS SRAM-baseret feltprogrammerbart gate-array designet til konfigurerbar digital logikimplementering.Den tilhører XC3000-familien og leveres i en 84-bens PLCC-pakke.Enheden fungerer med en 5 volt forsyning og kræver konfigurationsdata ved opstart for at definere dens logiske funktioner.Dens interne struktur understøtter programmerbare logiske blokke og fleksible input- og outputforbindelser til kontrol-, interface- og datahåndteringsopgaver.Denne komponent bruges almindeligvis i indlejrede systemer, industrielt udstyr og ældre digitale platforme, der kræver tilpasningsbar hardwarelogik.Leder du efter XC3042-100PC84C Kontakt os for at tjekke nuværende lager, leveringstid og priser.

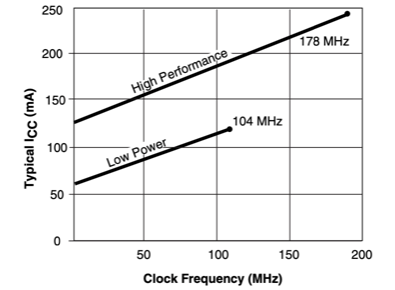

Typisk Icc vs. Frekvens for XC3042-100PC84C

Grafen plotter typisk forsyningsstrøm på den lodrette akse i milliampere mod klokfrekvensen på den vandrette akse i megahertz, og viser strøm stigende med driftsfrekvensen.To driftstilstande er identificeret, mærket Low Power og High Performance, hver repræsenteret af en stigende linje.Low Power-tilstand når cirka 104 MHz ved en strøm nær 120 mA, mens High Performance-tilstand strækker sig til omkring 178 MHz med strøm, der nærmer sig 240 mA.Den lineære trend i begge kurver indikerer proportional vækst af dynamisk strømforbrug, når skiftefrekvensen stiger, hvilket afspejler enhedens frekvensafhængige effektkarakteristika.

XC3042-100PC84C CAD-model

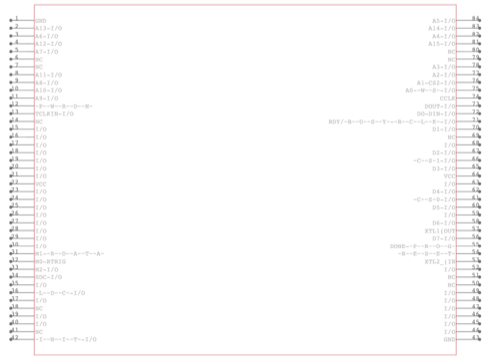

XC3042-100PC84C Symbol

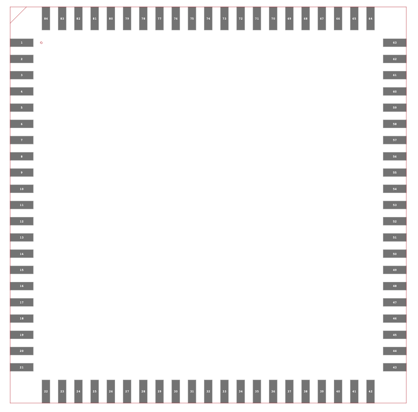

XC3042-100PC84C fodaftryk

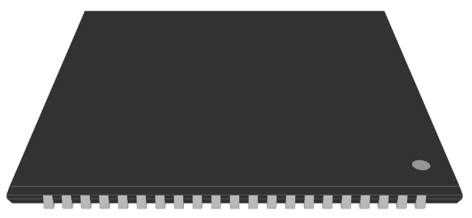

XC3042-100PC84C 3D-model

Funktioner af XC3042-100PC84C

Brugbar Logic Gate-kapacitet

XC3042-100PC84C giver ca. 3000 brugbare logiske porte til implementering af digitale kredsløb.Denne kapacitet understøtter kontrollogik, datarouting, tilstandsmaskiner og aritmetiske operationer inden for en enkelt programmerbar enhed.Ved at integrere flere logiske funktioner i én komponent reducerer det behovet for separate faste logiske IC'er og understøtter kompakte kortlayouts.

Konfigurerbar logisk blokstruktur

Enheden indeholder 144 konfigurerbare logiske blokke, der udgør kernen i dens programmerbare arkitektur.Hver blok kan arrangeres til at udføre kombinations- og sekventielle logiske funktioner.Denne struktur giver designere mulighed for at definere tilpasset hardwareadfærd baseret på applikationskrav og samtidig bevare forudsigelig digital drift.

Bruger input og output ressourcer

XC3042-100PC84C inkluderer 74 brugertilgængelige input- og outputben.Disse ben muliggør direkte forbindelse til ekstern hukommelse, processorer, kontrollinjer og kommunikationsgrænseflader.Det tilgængelige I O-tal understøtter fleksibel systemintegration i indlejrede og ældre platforme.

Integreret On Chip Memory

Enheden inkorporerer 30784 samlede RAM-bits i dens interne struktur.Denne hukommelse kan bruges til midlertidig datalagring, buffering og logikrelaterede funktioner.At have indbygget RAM reducerer afhængigheden af ​​ekstern hukommelse til moderate lagerbehov.

Standard 5 volt driftsområde

XC3042-100PC84C fungerer inden for et forsyningsspændingsområde på 4,75 volt til 5,25 volt.Denne serie er tilpasset standard 5 volt digitale systemer og understøtter kompatibilitet med TTL- og CMOS-baserede kredsløb, der almindeligvis anvendes i etablerede designs.

Kommercielt temperaturområde

Det specificerede driftstemperaturområde er 0 grader Celsius til 85 grader Celsius.Dette gør enheden velegnet til kontrollerede indendørs kommercielle og industrielle miljøer, hvor stabile termiske forhold opretholdes.

84-benet PLCC-pakkeformat

Enheden leveres i en 84-bens blyholdig chipholder af plast med J-ledninger.Dette overflademonteringsformat understøtter sikker kortfastgørelse og effektiv brug af printpladeplads i layouts med medium tæthed.

SRAM-baseret omprogrammerbar arkitektur

XC3042-100PC84C bruger et SRAM-baseret konfigurationssystem.Dens logiske konfiguration indlæses ved opstart fra en ekstern kilde, så enheden kan omprogrammeres, når designopdateringer er påkrævet.Dette understøtter designfleksibilitet uden hardwareudskiftning.

XC3000 Family Architecture-kompatibilitet

Enheden følger arkitekturen i XC3000 FPGA-familien.Den understøtter etablerede konfigurationsmetoder og designtilgange, der anvendes i denne produktserie, hvilket muliggør ensartet integration med relaterede enheder.

Hastighed Grade -100 Timing Klassifikation

Graden -100 hastigheder definerer enhedens timingydelseskategori.Det angiver koblings- og udbredelseskarakteristika inden for XC3000-familien, hvilket understøtter stabil og forudsigelig digital signaladfærd i praktiske applikationer.

XC3042-100PC84C tekniske specifikationer

Produktegenskab	Attributværdi
Producent	AMD Xilinx
Spænding - Forsyning	4,75V ~ 5,25V
Samlet RAM Bits	30784
Leverandørenhedspakke	84-PLCC (29,31 x 29,31)
Serie	XC3000
Pakke/etui	84-LCC (J-Lead)
Pakke	Bakke
Driftstemperatur	0°C ~ 85°C (TJ)
Antal LAB'er/CLB'er	144
Antal I/O	74
Antal porte	3000
Monteringstype	Overflademontering
Basisproduktnummer	XC3042
RoHs status	RoHS ikke-kompatibel
Moisture Sensitivity Level (MSL)	3 (168 timer)
REACH-status	REACH upåvirket
ECCN	EAR99
HTSUS	8542.39.0001

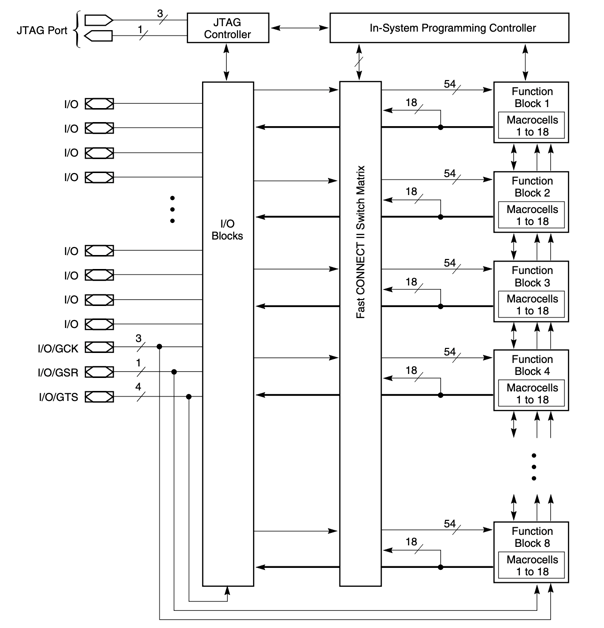

Arkitektur af XC3042-100PC84C

Struktureret omkring otte funktionsblokke, der hver indeholder 18 makroceller, forbinder enheden programmerbare logiske ressourcer gennem en central FastCONNECT II switch-matrix, der styrer intern signalruting.Hver funktionsblok har grænseflader med matrixen ved hjælp af 54 input-linjer og 18 output-stier, hvilket understøtter forudsigelige sammenkoblingsforsinkelser, der er typiske for CPLD-strukturer.I/O-blokke placeret langs venstre side giver ekstern pin-forbindelse og integrerer globale styresignaler mærket I O GCK, I O GSR og I O GTS til ur, nulstilling og tristate-fordeling.En JTAG-controller og i systemprogrammeringscontroller vises øverst, hvilket indikerer overholdelse af grænsescanning og omprogrammerbar konfiguration.Fed signalstier viser direkte forbindelser fra funktionsblokudgangene til IO-blokkene, hvilket reducerer routing-trin for udvalgte udgange.

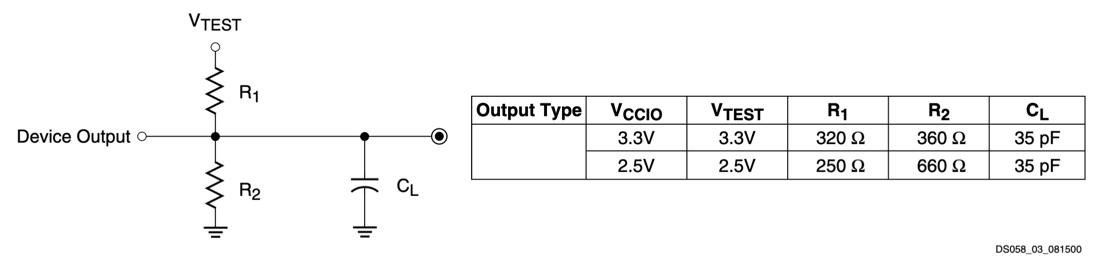

AC-belastningskredsløb af XC95144XL

Testbelastningskonfiguration forbinder enhedens output til en resistiv divider dannet af R1 bundet til VTEST og R2 bundet til jord, med en kapacitiv belastning CL forbundet fra outputknudepunktet til jord.Kredsløbsmodellerne udsender koblingsbetingelser for AC-timingmålinger ved at definere kontrolleret resistiv og kapacitiv belastning.En tabel specificerer værdier for to driftsniveauer, med VCCIO og VTEST indstillet til 3,3 V ved brug af R1 på 320 ohm og R2 på 360 ohm, eller 2,5 V ved brug af R1 på 250 ohm og R2 på 660 ohm, mens CL forbliver 35 pF i begge tilfælde.Denne konfiguration etablerer standardiserede belastningsparametre for at evaluere output-stignings- og faldkarakteristika under definerede spændingsforhold.

Anvendelser af XC3042-100PC84C

Ældre indlejret systemvedligeholdelse

XC3042-100PC84C er meget brugt til at vedligeholde indlejrede systemer udviklet under den tidlige indførelse af programmerbar logik.Mange styrekort i produktionsudstyr, instrumentering og kommunikationshardware blev designet omkring XC3000-arkitekturen.Når disse systemer kræver reparation, tillader enheden den originale programmerbare logik at blive gendannet uden at ændre printkortet.Dette hjælper med at bevare systemadfærd, timingforhold og signalkompatibilitet.

Industrielle kontrolsystemer baseret på XC3000-arkitektur

I industrielle kontrolplatforme bygget med enheder i XC3000-serien, styrer XC3042-100PC84C sekvensering, signalrouting og grænsefladekoordinering mellem sensorer og aktuatorer.Dens 5 volts driftsområde matcher de logiske niveauer, der bruges i ældre automationssystemer.Enheden kan håndtere timingkontrol, datastistyring og diskret logikudskiftning inden for programmerbar hardware, hvilket muliggør stabil drift i langvarige produktionsmiljøer.

Retro computer- og hardwaregendannelsesprojekter

XC3042-100PC84C bruges i retro-computerprojekter, der har til formål at bevare eller genskabe tidlige programmerbare logiske designs.Det muliggør gendannelse af udvidelseskort, udviklingskort og interfacemoduler, der oprindeligt er bygget med XC3042-enheder.Ved at understøtte den samme konfigurationsstruktur og pin-layout hjælper det med at opretholde autentisk hardwareadfærd, mens det tillader omprogrammering, når designfiler er tilgængelige.

Pædagogisk undersøgelse af tidlig FPGA-arkitektur

Enheden fungerer som en undervisningsplatform til forståelse af første generation af SRAM-baserede FPGA-strukturer.Studerende kan undersøge konfigurerbare logiske blokke, interne hukommelsesressourcer og eksterne konfigurationsmetoder i en rigtig hardwareenhed.Arbejdet med denne arkitektur giver praktisk indsigt i, hvordan tidlige programmerbare logiske systemer blev organiseret, og hvordan digitale funktioner blev kortlagt i hardware.

Direkte udskiftning i eksisterende XC3042-installationer

XC3042-100PC84C fungerer som et fald i erstatning for systemer, der allerede bruger komponenter i XC3042-serien.Det understøtter det samme pakkeformat, spændingsområde og arkitektoniske struktur, hvilket tillader reparation eller renovering af aldrende udstyr.Denne tilgang forlænger levetiden for ældre systemer uden at kræve redesign eller konvertering til nyere programmerbare platforme.

Enhedsdel Mærkning XC3042-100PC84C

Pakkeillustrationen viser set ovenfra af en TQ144-enhed med mærkede delmarkeringsfelter, der definerer bestillingsinformation.Enhedstypen vises som XC95xxxXL, hvilket angiver familiebetegnelsen, mens pakkekoden TQ144 identificerer den 144-benede tynde quad-flade pakke.Hastighedsgraden er markeret som 7C, hvor den numeriske værdi angiver timingydelse, og bogstavet angiver det kommercielle driftstemperaturområde.En separat vandret linje er vist som ikke relateret til enhedens varenummer, der adskiller sporbarhed eller partiinformation fra bestillingsidentifikatorer.Pin 1 placering er markeret med en cirkulær indikator i det ene hjørne for at definere pakkens orientering.

XC3042-100PC84C fordele og ulemper

Fordele

• SRAM-baseret struktur tillader logik at blive omprogrammeret, når designændringer er påkrævet

• Etableret XC3000-arkitektur understøtter stabil drift i langsigtede ældre systemer

• 5 volt forsyningsområde matcher ældre TTL- og CMOS-logiske niveauer

• Moderat portantal passer til små til mellemstore digitale kontrolopgaver

• Almindeligvis integreret i tidligere indlejrede og industrielle platforme

• 84-bens PLCC-pakke understøtter kompakte overflademonteringskortlayouts

Ulemper

• 5 volt drift stemmer ikke overens med moderne lavspændings digitale systemer

• Logisk kapacitet er begrænset sammenlignet med den nuværende generation af FPGA-enheder

• Strømforbruget er højere end nyere lavspændingsprogrammerbare logiske familier

• Mangler indlejrede multiplikatorer og dedikerede signalbehandlingsressourcer

• Inkluderer ikke avanceret urstyring eller højhastighedsgrænsefladefunktioner

• Udviklingsværktøjskompatibilitet er begrænset i moderne FPGA-designmiljøer

XC3042-100PC84C Alternativer

Varenummer	Producent	Nøglefunktioner	Brug Case/Noter
XC3042-100PQ100C	AMD	XC3000-familie FPGA med omkring 3.000 systemgates og 144 konfigurerbare logiske blokke.Fungerer fra en 5V-forsyning og understøtter overflademonteret emballage.	Anvendes i ældre programmerbare logiske designs, grænsefladekontrol og digitale applikationer med moderat tæthed.
XC3042-125PQ100C	AMD	Lignende XC3042-enhed med alternativ hastighedsgrad.Giver konfigurerbare logiske ressourcer og fleksibel I/O i en PQFP-pakke.	Velegnet til digitale kontrol- og kommunikationskredsløb, hvor tidskravene er moderate.
XC3030L-8VQ64C	AMD	Laveffekt FPGA fra XC3000L-serien med konfigurerbare logiske blokke og kompakt pakkedesign.Designet til reduceret strømforbrug.	Velegnet til strømfølsomme indlejrede systemer og forbrugerelektronikprodukter.
XC3030L-8VQ64I	AMD	Laveffekt FPGA i industriel kvalitet med udvidet temperaturområde og fleksible programmerbare logiske ressourcer.	Anvendes i industriel kontrol og indlejrede systemer, der kræver pålidelig drift i barske miljøer.

Om AMD Xilinx

AMD Xilinx fungerer som den adaptive og indlejrede computerafdeling af Advanced Micro Devices, Inc. Organisationen sporer sin oprindelse til Xilinx, Inc., grundlagt i 1984 i Californien, hvor den introducerede programmerbare logiske enheder, der kunne konfigureres efter fremstilling.I årenes løb udvidede virksomheden til programmerbare platforme, der bruges i kommunikationsinfrastruktur, industriel automation, rumfartssystemer, bilelektronik og datacenteracceleration.Dens portefølje omfatter programmerbare logiske enheder, adaptive system på chipplatforme, udviklingssoftware og designværktøjer, der understøtter tilpasning af hardwareniveau.Efter dets opkøb af AMD i 2022 blev dets teknologier en del af en bredere halvlederportefølje, der kombinerer programmerbar logik med højtydende behandlingsløsninger.

Konklusion

XC3042-100PC84C giver dig en praktisk måde at styre programmerbar logik i 5V digitale systemer.Med sin SRAM-baserede struktur kan du genindlæse og opdatere konfigurationen, når det er nødvendigt.Den tilbyder en solid blanding af logisk kapacitet, intern RAM og fleksible I/O-forbindelser.PLCC84-pakken gør det nemt at integrere i mange board-layouts.Uanset om du vedligeholder ældre udstyr eller arbejder på restaureringsprojekter, hjælper denne enhed dig med at holde den originale hardware kørende.Det forbliver et pålideligt valg, når kompatibilitet og fleksibilitet betyder noget.
