Forstå MPC8548EVUAUJ blokdiagram og ydeevne

MPC8548EVUAUJ er bygget til at håndtere hurtig og stabil databevægelse i netværkssystemer.Du finder det inde i routere, switches, gateways og andet kommunikationsudstyr, der har brug for pålidelig ydeevne døgnet rundt.Den kører på en 32-bit PowerPC e500-kerne og kan nå hastigheder op til 1,333 GHz, hvilket giver dig solid processorkraft til pakkehåndtering og systemkontrol.Med indbyggede Gigabit Ethernet-porte, hukommelseskontrol og sikkerhedsfunktioner holder den mange nøglefunktioner på en enkelt chip.Det betyder færre udvendige dele og et renere bordlayout.Du får også hardwarekryptering, som hjælper med at administrere sikker datatrafik uden at bremse tingene.Denne guide leder dig gennem dens funktioner, tekniske detaljer, applikationer og overordnede fordele på en klar og enkel måde.

Katalog

MPC8548EVUAUJ Oversigt

Den MPC8548EVUAUJ er en 32 bit indlejret mikroprocessor bygget på PowerPC e500 kernen og designet til netværks- og kommunikationssystemer.Den understøtter høje clockhastigheder og integrerer hukommelseskontrol, Gigabit Ethernet-grænseflader, PCI-forbindelse og serielle kommunikationsporte på en enkelt chip.Enheden administrerer datarouting, pakkehåndtering og systemkontrol i routere, switches, trådløse basestationer og industrielle gateways.På chip-sikkerhedsacceleration understøtter krypteret dataoverførsel, mens cachehukommelse forbedrer behandlingseffektiviteten.Dens kompakte pakke passer til tætte boardlayouts og langtidsdrift.Leder efter MPC8548EVUAUJ.Kontakt os for at tjekke det aktuelle lager, leveringstid og priser.

Funktioner af MPC8548EVUAUJ

Single Core 32 Bit PowerPC e500-arkitektur

MPC8548EVUAUJ bruger en 32 bit PowerPC e500-kerne designet til indlejrede netværks- og kommunikationsplatforme.Den udfører kontrollogik, datarouting og protokolhåndtering inden for en enkelt behandlingsenhed.Arkitekturen understøtter et effektivt instruktionsflow og forudsigelig systemadfærd, som hjælper med at opretholde en stabil ydeevne i enheder, der kører kontinuerligt.Dens struktur gør det muligt for processoren at administrere operativsystemer og netværksstakke uden at kræve yderligere behandlingskerner.

Driftshastighed op til 1.333 GHz

Denne processor fungerer ved frekvenser op til 1,333 GHz.Den højere clockhastighed understøtter hurtigere datahåndtering og reduceret behandlingsforsinkelse i pakkebaserede systemer.Det muliggør jævnere trafikstyring i routere, gateways og switching-udstyr, hvor der kræves en stabil gennemstrømning.Det definerede driftsområde giver designere mulighed for at balancere ydeevne og strømforbrug baseret på systembehov.

Integreret signalbehandlingsmotor

En integreret signalbehandlingsmotor understøtter aritmetiske operationer, der bruges i kommunikations- og databehandlingsopgaver.Det forbedrer ydeevnen i applikationer, der involverer filtrering, kodning og datahåndtering i realtid.Ved at integrere denne funktion på chip reducerer enheden behovet for eksterne signalbehandlingskomponenter og hjælper med at opretholde et kompakt systemdesign.

Integreret sikkerhedsmotor

Den indbyggede Security Engine giver hardwareunderstøttelse til kryptering og dekrypteringsfunktioner.Det inkluderer også en tilfældig talgenerator, der bruges til sikker nøgleoprettelse og beskyttede kommunikationssessioner.Denne funktion gør det muligt for netværksudstyr at behandle krypteret trafik direkte i processoren, hvilket forbedrer databeskyttelsen og bibeholder ensartet systemdrift.

Quad 10 100 1000 Mbps Ethernet-grænseflader

Enheden integrerer fire Ethernet-controllere, der understøtter 10 Mbps, 100 Mbps og 1000 Mbps datahastigheder.Disse grænseflader muliggør direkte forbindelse til flere netværksporte uden eksterne controllere.Integreret Ethernet-understøttelse forenkler kortlayoutet og reducerer antallet af komponenter, samtidig med at det tillader multiportkommunikation inden for en enkelt processorplatform.

Hukommelsescontroller til DDR DDR2 og SDRAM

En on chip-hukommelsescontroller understøtter DDR-, DDR2- og SDRAM-hukommelsestyper.Denne kompatibilitet tillader fleksibelt valg af hukommelse baseret på kapacitets- og hastighedskrav.Direkte hukommelsesintegration forbedrer dataoverførselseffektiviteten mellem processoren og eksterne hukommelsesenheder, hvilket understøtter stabil systemydelse under kontinuerlige arbejdsbelastninger.

Integrerede perifere grænseflader

MPC8548EVUAUJ inkluderer DUART-, I2C-, PCI- og RapidIO-grænseflader til kommunikation med eksterne enheder.Disse grænseflader understøtter systemudvidelse, lagringsforbindelse og højhastighedsdataudveksling mellem komponenter.Deres integration reducerer behovet for separate interface-controllere og understøtter organiseret kommunikation på tavleniveau.

783 ben FCBGA overflademonteringspakke

Processoren er anbragt i en 783 ball flip chip kuglegitter-array-pakke, der måler cirka 29 gange 29 mm.Dette overflademonteringsformat understøtter kompakt bordplacering og stabil elektrisk kontakt på tværs af flere forbindelser.Pakkedesignet passer til layouter med høj tæthed, der bruges i netværk og indlejret kommunikationsudstyr.

Driftstemperaturområde 0 C til 105 C

Det specificerede driftstemperaturområde er fra 0 C til 105 C. Dette område giver pålidelig ydeevne i kontrollerede industri- og kommunikationsmiljøer.Det understøtter systemer, der kan opleve forhøjede interne temperaturer under længerevarende drift.

I O Spændingsstøtte 1,8 V 2,5 V og 3,3 V

Enheden understøtter indgangs- og udgangsspændingsniveauer på 1,8 V, 2,5 V og 3,3 V. Spændingskompatibilitet på flere niveauer muliggør forbindelse med en lang række perifere komponenter.Denne fleksibilitet forenkler systemintegration på tværs af forskellige logiske standarder.

MPC8548EVUAUJ Tekniske specifikationer

Produktegenskab	Attributværdi
Producent	NXP Semiconductors
Spænding - I/O	1,8V, 2,5V, 3,3V
Leverandørenhedspakke	783-FCBGA (29x29)
Hastighed	1,333 GHz
Serie	MPC85xx
Sikkerhedsfunktioner	Kryptografi, Random Number Generator
RAM-controllere	DDR, DDR2, SDRAM
Pakke/etui	783-BBGA, FCBGA
Pakke	Bakke
Driftstemperatur	0°C ~ 105°C (TA)
Antal kerner/busbredde	1 kerne, 32-bit
Monteringstype	Overflademontering
Ethernet	10/100/1000 Mbps (4)
Kerne processor	PowerPC e500
Co-processorer/DSP	Signalbehandling;SPE, Sikkerhed;SEC
Basisproduktnummer	MPC85

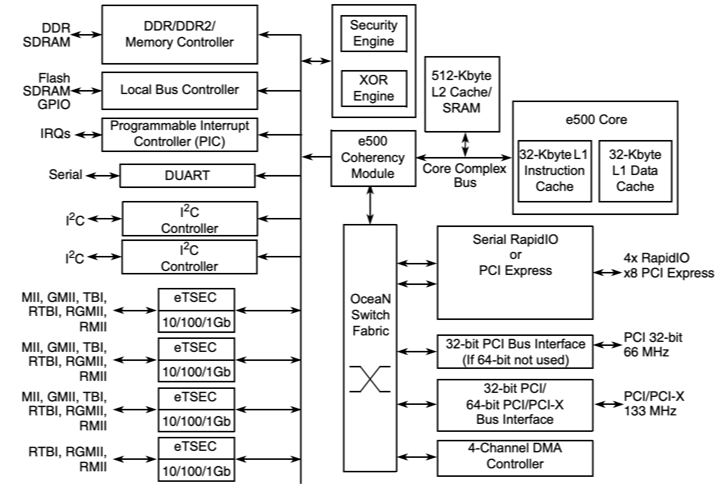

Enhedsblokdiagram for MPC8548EVUAUJ

Integreret omkring en PowerPC e500-kerne kombinerer arkitekturen 32 Kbyte L1-instruktion og 32 Kbyte L1-datacache med en 512 Kbyte L2-cache forbundet via en kompleks kernebus.En DDR- og DDR2-hukommelsescontroller forbinder med ekstern SDRAM, mens en lokal buscontroller understøtter flash-, SRAM- og GPIO-forbindelser.Fire forbedrede Ethernet-controllere med tre hastigheder giver 10, 100 og 1000 Mbps drift gennem standard MII- og RGMII-relaterede grænseflader.Højhastighedsforbindelse leveres af Serial RapidIO eller PCI Express sammen med 32 bit PCI og 64 bit PCI X-grænseflader.En sikkerhedsmotor med kryptografisk acceleration og generering af tilfældige tal fungerer sammen med en XOR-motor og en fire-kanals DMA-controller.Intern databevægelse mellem undersystemer styres af Ocean switch-strukturen, der forbinder behandling, hukommelse, netværk og perifere grænseflader inden for et enkelt system på chip-layout.

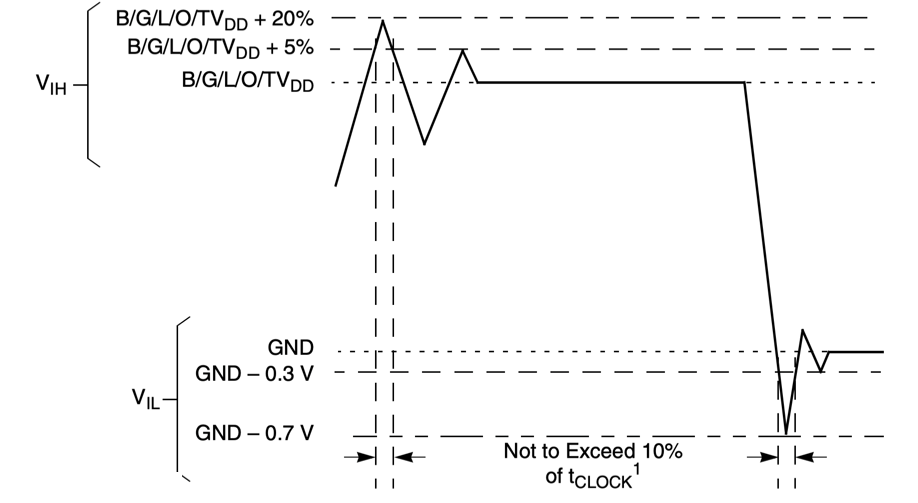

Overskrid underskridelse af MPC8548EVUAUJ

Spændingsbølgeformsgrænser definerer tilladte over- og underskudsniveauer ved enhedsgrænseflader i forhold til de tilhørende forsyningsskinner.Indgangstærskler for højt niveau er refereret til B G L O TVDD, med midlertidig overskridelse tilladt op til TVDD plus 20 procent og TVDD plus 5 procent som angivet med stiplede grænselinjer.Grænser for lavt niveau er refereret til jorden, og viser underskudsmargener ned til minus 0,3 V og minus 0,7 V. Transiente udsving ud over steady state-området er begrænset til en varighed, der ikke overstiger 10 procent af den gældende klokperiode, med klokreference defineret pr. interfacetype såsom DDR, PCI, I2C, JTAG eller Ethernet.Diagrammet etablerer grænser for elektrisk belastning for at sikre signalintegritet og overensstemmelse med grænsefladedriftsbetingelser.

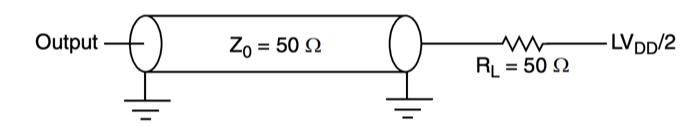

AC-testbelastning af MPC8548EVUAUJ

Udgangstestkonfiguration definerer et kontrolleret impedansmiljø til AC-karakterisering af eTSEC-grænsefladen.Udgangsnoden driver en transmissionslinje modelleret med en karakteristisk impedans på 50 ohm, afsluttet af en 50 ohm belastningsmodstand forbundet til LVDD divideret med to.Jordreferencer er vist i begge ender af transmissionsvejen for at repræsentere en balanceret måleopsætning.Dette arrangement etablerer definerede belastnings- og forspændingsbetingelser til evaluering af signaltiming og spændingsadfærd under standardiserede AC-testbetingelser.

Anvendelser af MPC8548EVUAUJ

Enterprise og Carrier-Grade netværksroutere

MPC8548EVUAUJ bruges i enterprise- og carrier-grade routere, der håndterer kontinuerlig pakketrafik på tværs af flere netværksporte.Dens PowerPC e500-kerne behandler routingtabeller, videresendelsesbeslutninger og protokolstakke i realtid.De integrerede quad Gigabit Ethernet-grænseflader tillader direkte forbindelse til flere netværkslinks, hvilket reducerer eksterne komponenter på kortet.Med indbygget hukommelseskontrol og hardwaresikkerhedsunderstøttelse bevarer processoren stabil gennemstrømning, mens den administrerer krypterede datastrømme på tværs af lokale og store netværk.

Netværksswitche og multiportgateways

I administrerede switches og netværksgateways koordinerer enheden dataflowet mellem tilsluttede systemer.Den håndterer rammeinspektion, buffering og trafikdistribution, mens den opretholder en stabil kommunikation mellem porte.De integrerede PCI- og RapidIO-grænseflader understøtter udvidelse og højhastighedsforbindelse inden for modulære systemer.Denne opsætning tillader kompakte switching-platforme at styre struktureret dataudveksling uden at være afhængig af flere diskrete controllere.

Udstyr til telekommunikationsinfrastruktur

Telekommunikationsplatforme såsom adgangsenheder og transmissionssystemer bruger MPC8548EVUAUJ til centraliseret kontrol og datastyring.Processoren understøtter stabil databevægelse mellem kommunikationsgrænseflader, mens den overvåger systemopgaver og overvågningsfunktioner.Dets definerede driftstemperaturområde understøtter brug i udstyr, der kører kontinuerligt i kontrollerede netværksfaciliteter.

Sikkert netværk og VPN-apparater

Sikre gateways og VPN-apparater er afhængige af processoren til at styre krypteret trafik og sessionskontrol.Den integrerede sikkerhedsmotor udfører kryptering og dekryptering direkte på chippen og understøtter beskyttede kommunikationskanaler.Dette muliggør sikre fjernforbindelser og dataudveksling uden behov for yderligere sikkerhedsprocessorer, hvilket hjælper med at opretholde en kompakt systemarkitektur.

Industrielle indlejrede kontrolsystemer

Industrielle kontrolenheder bruger MPC8548EVUAUJ til at overvåge netværkstilsluttede enheder og koordinere kommunikation mellem undersystemer.Det administrerer dataindsamling, statusrapportering og kontrolsignalering inden for strukturerede automatiseringsplatforme.Processoren understøtter pålidelig drift under lange cyklusser, hvilket gør den velegnet til indlejrede systemer, der fungerer hele dagen.

Højtydende indlejrede computerplatforme

Embedded computing boards bruger denne processor til at køre operativsystemer og kommunikationstjenester inden for en enkelt integreret enhed.Den håndterer hukommelsesadgang, perifer kontrol og databehandling i systemer, der kræver ensartet ydeevne.De integrerede grænseflader forenkler borddesignet, mens de understøtter skalerbare computermoduler.

Sikre kommunikationssystemer

Sikkert kommunikationsudstyr integrerer MPC8548EVUAUJ til at styre kontrolleret dataudveksling på tværs af kablede netværk.Processoren understøtter beskyttet meddelelseshåndtering, sikre nøgleoperationer og protokolovervågning.Dens kombinerede behandlings-, netværks- og sikkerhedsfunktioner muliggør et struktureret design af kommunikationsplatforme med fokus på beskyttet dataoverførsel.

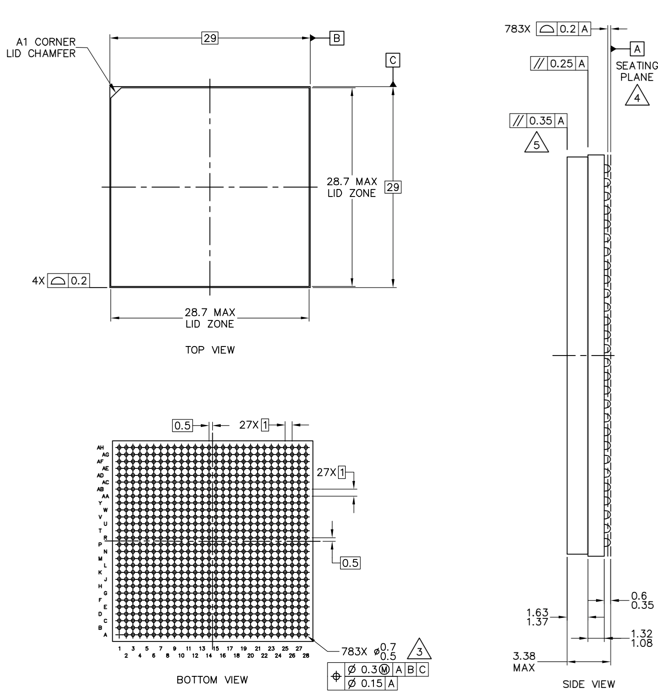

Oversigtsdimensioner af MPC8548EVUAUJ

Pakkeoversigtstegninger definerer de mekaniske dimensioner og kuglelayout for 783 lead FC CBGA- og FC PBGA-versionerne med fuldt låg.Set ovenfra angiver de maksimale lågzonedimensioner på 28,7 x 28,7 mm og identificerer A1-hjørneaffasningen til orientering.Den nederste visning viser et 27 x 27 kuglegitterarray på i alt 783 loddekugler med en stigning på 0,8 mm, inklusive mærkede række- og søjlekoordinater til pin-identifikation.Sidevisningen giver overordnede højdegrænser op til 3,38 mm og sædeplanreferencer sammen med tolerancer for koplanaritet og profilkontrol.Dimensionsforklaringer og geometriske tolerancer etablerer fysiske begrænsninger for PCB-fodaftryksdesign og samlingsjustering.

MPC8548EVUAUJ Fordele og ulemper

Fordele

• Fungerer ved op til 1.333 GHz og understøtter stabil databehandling i netværkssystemer

• Integrerer fire Gigabit Ethernet-grænseflader, hvilket reducerer behovet for eksterne netværkscontrollere

• Inkluderer på chip kryptografisk acceleration og en tilfældig talgenerator til sikker datahåndtering

• Understøtter DDR-, DDR2- og SDRAM-hukommelse, hvilket muliggør fleksibelt valg af hukommelse

• Leverer RapidIO- og PCI-grænseflader til struktureret systemudvidelse

• Nominel til drift fra 0 C til 105 C, velegnet til kontrollerede industrielle miljøer

• Højt integrationsniveau sænker det samlede antal komponenter og forenkler bordlayout

Ulemper

• Enkeltkernedesign kan begrænse ydeevnen i stærkt parallelle softwaremiljøer

• Inkluderer ikke integreret grafikunderstøttelse

• Mangler indbyggede SATA- og USB-grænseflader

• 783-bens FCBGA-pakke kræver præcis PCB-layout og kontrolleret samling

• PowerPC-arkitektur kan tilbyde smallere softwaresupport sammenlignet med nyere processorfamilier

• Livscyklusplanlægning bør gennemgås, når der udvikles langsigtede systemdesigns

MPC8548EVUAUJ Alternativer

Varenummer	Producent	Nøglefunktioner	Brug Case/Noter
MPC8548EVTAUJD	NXP USA Inc.	PowerPC e500-kerneprocessor, der fungerer op til 1,33 GHz med integreret DDR-hukommelsescontroller og flere Gigabit Ethernet-grænseflader.Designet til høj datagennemstrømning og netværksbehandling.	Anvendes i virksomhedens netværksudstyr, telekommunikationsinfrastruktur og indlejrede systemer, der kræver stærk kommunikationsydelse.
MPC8548EVTAUJC557	Freescale Semiconductor	Højtydende PowerPC-processor med DDR/DDR2-hukommelsesunderstøttelse og avancerede kommunikationsgrænseflader.Understøtter industrielt temperaturområde på -40 °C til 85 °C.	Velegnet til industrielt netværk, automationscontrollere og kommunikationsgateways, der arbejder i miljøer med udvidede temperaturer.
MPC8548EVTAUJC	NXP USA Inc.	PowerPC e500-kerne med integreret hukommelsescontroller og højhastighedskommunikationsgrænseflader.Designet til stabil ydeevne inden for 0 °C til 70 °C område.	Almindeligvis brugt i kommercielle netværksenheder, dataroutingsystemer og indlejrede computerplatforme.
MPC8548EVUAQG	NXP USA Inc.	PowerPC-baseret processor med integreret Ethernet og hukommelsesunderstøttelse, optimeret til indlejrede kommunikationsopgaver.Industriel temperaturkapacitet.	Ideel til industrielle gateways, netværksprocessorer og højpålideligt kommunikationsudstyr.

Om NXP Semiconductors

NXP Semiconductors N.V. er en global halvledervirksomhed med hovedkontor i Eindhoven, Holland.Det blev etableret i 2006 efter en virksomhedsomstrukturering og er siden vokset til en stor leverandør af blandede signal- og indlejrede behandlingsløsninger.Virksomheden driver design- og forskningscentre på tværs af flere regioner og betjener bil-, industri-, kommunikationsinfrastruktur og mobilmarkeder.Dens produktportefølje omfatter mikrocontrollere, applikationsprocessorer, sikre identifikationsenheder, analoge komponenter og tilslutningsløsninger.NXP fokuserer på sikre forbindelser og pålidelige elektroniske kontrolsystemer, der bruges i transport, netværk og indlejrede platforme.

Konklusion

MPC8548EVUAUJ samler behandling, netværk og sikkerhed i én kompakt chip.Du får en 32-bit PowerPC-kerne, der kører med høj hastighed, sammen med fire Gigabit Ethernet-porte og fleksibel hukommelsesunderstøttelse.Dens indbyggede sikkerhedsmotor hjælper med at administrere krypterede data direkte på processoren, hvilket holder kommunikationen stabil og beskyttet.Med understøttelse af PCI, RapidIO og flere spændingsniveauer passer den ind i mange kommunikations- og kontrolsystemer.783-bens FCBGA-pakken tillader tætte boardlayouts, mens den stadig håndterer krævende arbejdsbelastninger.Hvis du har brug for pålidelig datarouting og systemkontrol i én enhed, giver denne processor dig en afbalanceret blanding af ydeevne og integration.
