Hvorfor vælge MAX250CSD til seriel kommunikationsprojekter

MAX250CSD giver dig en enkel måde at forbinde moderne logiske kredsløb til klassiske RS-232 serielle porte.Med indbyggede drivere og modtagere håndterer den både sende- og modtagestier i én lille pakke.Du kan køre den fra en enkelt 5V-forsyning, og den skaber endda de nødvendige RS-232-spændingsniveauer internt.Det betyder færre eksterne dele og et lettere layout.Uanset om du forbinder et kontrolkort til en pc eller tilføjer en seriel port til dit system, holder denne chip tingene rene og pålidelige.Dens fuld duplex-design lader dig sende og modtage data på samme tid uden ekstra skift.I denne vejledning vil du udforske dens funktioner, pindetaljer, intern struktur og almindelige applikationer.

Katalog

MAX250CSD Oversigt

Den MAX250CSD er en fuld duplex RS 232 transceiver designet til at forbinde CMOS og TTL logiske niveauer til standard serielle kommunikationsporte.Den integrerer to linjedrivere og to linjemodtagere i en 14-bens SOIC-pakke, der understøtter tovejs dataudveksling gennem en enkelt 5 volt forsyning.En intern ladepumpe genererer de nødvendige positive og negative udgangsspændinger til RS 232-signalering uden behov for dobbelte strømskinner.Enheden er velegnet til indlejrede systemer, industrielle kontroller og ældre serielt udstyr, der kræver pålidelig portkonvertering.Leder du efter MAX250CSD?Kontakt os for at tjekke det aktuelle lager, leveringstid og priser.

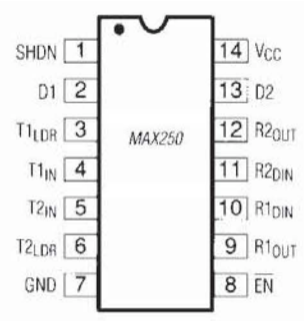

MAX250CSD Pinout detaljer

MAX250CSD Pin Beskrivelse

Pin nummer	Pin navn	Beskrivelse
1	SHDN	Nedlukningsindgang, logisk kontrol for at deaktivere enheden og reducere strømforbruget
2	D1	Driver 1 udgang, RS-232 niveau udgang
3	T1LDR	Sender 1 last førerkontrol
4	T1IN	Sender 1 indgang, TTL/CMOS logisk indgang
5	T2IN	Sender 2 indgang, TTL/CMOS logisk indgang
6	T2LDR	Sender 2 last førerkontrol
7	GND	Jordreference
8	DA	Aktiver input, aktiverer normal enhedsdrift
9	R1OUT	Modtager 1 udgang, TTL/CMOS logisk udgang
10	R1DIN	Modtager 1 indgang, RS-232 niveau indgang
11	R2DIN	Modtager 2 indgang, RS-232 niveau indgang
12	R2OUT	Modtager 2 udgang, TTL/CMOS logisk udgang
13	D2	Driver 2 udgang, RS-232 niveau udgang
14	VCC	Positiv forsyningsspænding, 4,5V til 5,5V

MAX250CSD CAD-model

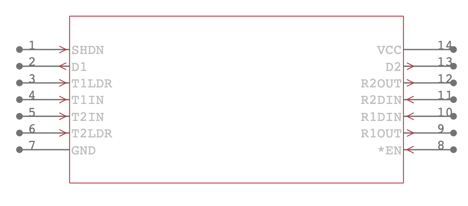

MAX250CSD symbol

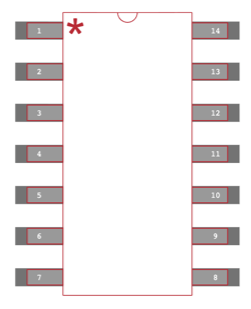

MAX250CSD Footprint

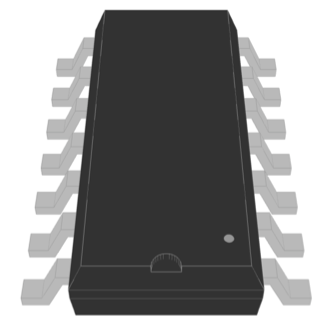

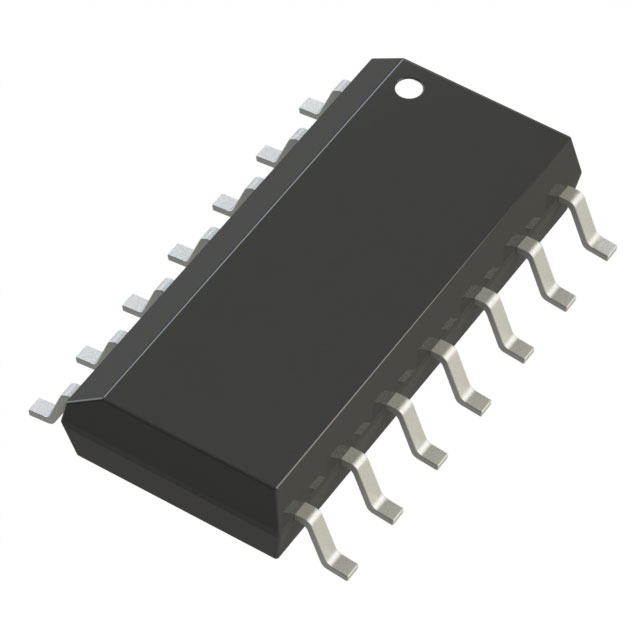

MAX250CSD 3D-model

Funktioner af MAX250CSD

RS 232 kommunikationssupport

MAX250CSD er designet til at opfylde standard RS 232 elektriske specifikationer for seriel dataudveksling.Den konverterer lavniveau CMOS- og TTL-logiske signaler til RS 232-spændingsniveauer til transmission og konverterer indgående RS 232-signaler tilbage til logiske niveauudgange.Dette muliggør direkte forbindelse mellem digitale kredsløb og traditionelle serielle porte uden eksterne niveauskiftende komponenter.Enheden understøtter pålidelig kommunikation på tværs af typiske serielle datahastigheder, der bruges i indlejrede og kontrolsystemer.

Dual Channel Communication

MAX250CSD integrerer to linjedrivere og to linjemodtagere i en enkelt pakke.Denne 2 til 2 konfiguration muliggør to uafhængige sende- og modtagestier, der understøtter fuld duplex dataoverførsel.Hver driver og modtager fungerer som et matchet par, hvilket muliggør samtidig afsendelse og modtagelse af data mellem tilsluttede enheder.Denne struktur reducerer behovet for separate grænsefladekomponenter og forenkler boardlayout.

Fuld duplex datatransmission

Enheden understøtter fuld duplekskommunikation, som gør det muligt at transmittere og modtage data på samme tid.Denne tilstand forbedrer kommunikationseffektiviteten i systemer, der kræver kontinuerlig tovejs dataflow.Det eliminerer behovet for at veksle mellem sende- og modtagetilstande, hvilket hjælper med at opretholde en stabil og uafbrudt seriel kommunikation.

Enkelt 5 V forsyningsdrift

MAX250CSD fungerer fra en enkelt forsyningsspænding mellem 4,5 volt og 5,5 volt.En intern ladepumpe genererer de positive og negative spændingsniveauer, der kræves til RS 232-signalering.Dette fjerner behovet for dobbelte strømforsyninger og reducerer antallet af eksterne komponenter.Det forenklede strømbehov understøtter et kompakt og ligetil kredsløbsdesign.

Receiver hysterese for støjtolerance

Hver modtager inkluderer ca. 600 millivolt input hysterese.Denne funktion forbedrer modstanden over for støj og langsomme signalovergange på RS 232-indgangslinjerne.Det hjælper med at forhindre falsk omskiftning og ustabile udgangsniveauer i miljøer, hvor der kan være elektrisk interferens.Som et resultat forbliver logiske udgange stabile under normale driftsforhold.

14 ben SOIC overflademonteringspakke

MAX250CSD er anbragt i en 14-bens SOIC overflademonteringspakke.Dette kompakte format understøtter effektiv udnyttelse af printpladeplads og er velegnet til automatiserede montageprocesser.Pakkedesignet tillader pålidelige loddeforbindelser og ensartet mekanisk placering i standard overflademonteringslayouts.

Kommerciel temperaturområdedrift

Enheden er specificeret til drift fra 0 grader Celsius til 70 grader Celsius.Dette temperaturområde understøtter brug i kommercielt og indendørs elektronisk udstyr.Den opretholder en stabil ydeevne inden for dette område, når den betjenes under anbefalede forsynings- og belastningsforhold.

CMOS- og TTL-logikkompatibilitet

MAX250CSD er kompatibel med standard CMOS- og TTL-logikniveauer.Den kan interface direkte med mikrocontrollere, digitale processorer og andre logikbaserede systemer uden yderligere signalbehandling.Denne kompatibilitet forenkler integration i en lang række digitale designs, der kræver RS ​​232-kommunikation.

MAX250CSD tekniske specifikationer

Produktegenskab	Attributværdi
Producent	Maxim Integreret
Spænding - Forsyning	4,5V ~ 5,5V
Type	Transceiver
Leverandørenhedspakke	14-SOIC
Modtager hysterese	600 mV
Protokol	RS232
Pakke/etui	14-SOIC (0,154', 3,90 mm bredde)
Pakke	Rør
Driftstemperatur	0°C ~ 70°C
Antal drivere/modtagere	2/2
Monteringstype	Overflademontering
Duplex	Fuld
Basisproduktnummer	MAX250
RoHS-status	RoHS ikke-kompatibel
Moisture Sensitivity Level (MSL)	1 (ubegrænset)
REACH-status	REACH upåvirket
ECCN	EAR99
HTSUS	8542.39.0001

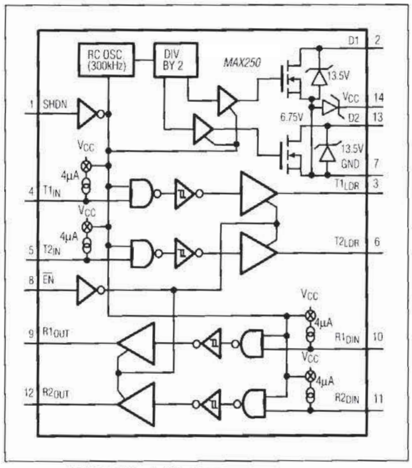

Blokdiagram af MAX250CSD

Intern arkitektur arrangeret omkring en dobbelt sender og dobbelt modtager konfiguration drevet fra en enkelt 5 V forsyning.En on-chip 300 kHz RC-oscillator leverer en divider med to-trins, der driver en ladepumpe og genererer de positive og negative spændingsniveauer, der kræves til RS-232-signalering.To transmitterveje accepterer TTL- eller CMOS-indgange ved T1IN og T2IN, passerer gennem logiske kontrol- og drivertrin og leverer RS-232-udgange ved D1 og D2 med tilhørende belastningsdriverkontrolben.To modtagerkanaler accepterer RS-232-indgange ved R1DIN og R2DIN, behandler dem gennem komparatortrin med definerede forspændingsstrømme og giver udgange på logisk niveau ved R1OUT og R2OUT.Styreindgange inklusive SHDN og EN styrer oscillatordrift og kanalaktiveringsfunktioner, mens VCC og GND definerer enhedens forsynings- og referenceknudepunkter.

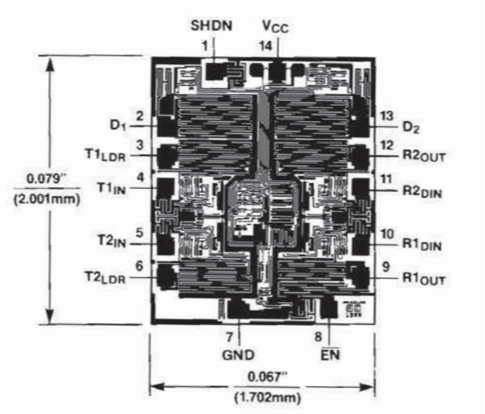

Chiptopografier af MAX250CSD

Matricelayout af MAX250CSD, der viser interne kredsløbsområder og bindingspudeplacering svarende til de 14 eksterne ben.Perifere puder er mærket SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN og GND, der matcher pakkens pinout.Fire store symmetriske områder optager det centrale område, forbundet med de dobbelte sender- og dobbelte modtagerkanaler, mens mindre kontrol- og forspændingskredsløb er fordelt mellem dem.Målte matricedimensioner er ca. 0,079 tommer gange 0,067 tommer, hvilket indikerer den fysiske siliciumstørrelse i pakken.Arrangementet afspejler adskillelse mellem højspændingsdriversektioner og lavere spændingslogik og kontrolblokke.

Anvendelser af MAX250CSD

PC seriel port kommunikationsgrænseflader

MAX250CSD bruges til at forbinde indlejrede kort og digitale undersystemer til standard PC serielle porte.Den konverterer 5 volt logiske signaler til RS 232 spændingsniveauer, som stationære og bærbare serielle stik kræver.Dette gør det muligt at udveksle firmwareopdateringer, konfigurationsindstillinger og diagnostiske data via et direkte serielt link.Dens fulde duplex-struktur understøtter samtidige sende- og modtagestier, hvilket holder kommunikationen stabil under kontinuerlig dataoverførsel.

Industrielt udstyr med RS 232-forbindelse

Mange industrielle maskiner inkluderer RS 232-porte til opsætning, kalibrering og overvågningsopgaver.MAX250CSD leverer signaloversættelsen mellem intern kontrollogik og eksterne serielle stik.Det understøtter pålidelig tovejskommunikation til afsendelse af kommandoer og modtagelse af statusinformation.Med en enkelt 5 volt forsyning og intern spændingsgenerering passer den let ind i kompakte styrekort, der bruges i fabriks- og procesudstyr.

Point Of Sale Systemer

Salgsterminaler kommunikerer ofte med printere, scannere og pengeskuffer gennem serielle forbindelser.MAX250CSD gør det muligt for hovedbehandlingsenheden at interface direkte med disse RS 232-baserede perifere enheder.Dens dobbelte driver- og modtagerkonfiguration gør det muligt at transmittere transaktionsdata, mens der modtages kvitteringer på samme tid.Dette understøtter jævnt dataflow under betalingsbehandling og udskrivning af kvitteringer.

Datakommunikationsterminaler

I dataterminaler, der er afhængige af serielle links, styrer MAX250CSD konverteringen mellem interne digitale signaler og eksterne RS 232-linjer.Den opretholder korrekte spændingsniveauer på både sende- og modtagestier, hvilket gør det muligt for strukturerede data at flytte mellem enheder uden signaluoverensstemmelse.Dette gør den velegnet til terminaler, der bruges i identifikationssystemer, adgangskontrolenheder og udstyr til indsamling af feltdata.

Indlejrede systemer, der kræver ældre RS 232-grænseflade

Nogle indlejrede designs inkluderer fortsat RS 232-porte for kompatibilitet med eksisterende infrastruktur.MAX250CSD tillader moderne CMOS- og TTL-logiske kredsløb at forbinde direkte til disse ældre interfaces.Den understøtter konfigurationsporte, serviceforbindelser og kommunikation med ældre udstyr, mens den opererer fra en enkelt reguleret forsyning.Denne tilgang bevarer bagudkompatibilitet uden at tilføje komplekse eksterne kredsløb.

Telekommunikationsudstyr med standard serielle porte

Telekommunikationsenheder bruger ofte serielle porte til diagnostik og systemkontrol.MAX250CSD giver den nødvendige spændingsniveauoversættelse mellem interne logiske kredsløb og eksterne RS 232-stik.Det understøtter stabil tovejskommunikation til kommandoudveksling og statusrapportering.Dens kompakte overflademonteringspakke tillader integration i kommunikationstavler, hvor plads og layout-effektivitet er kontrolleret.

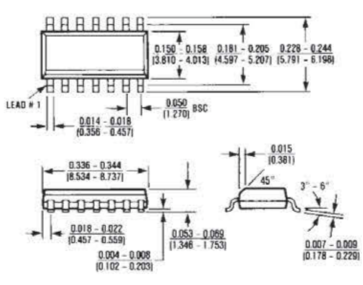

Oversigtsdimensioner af MAX250CSD

Mekanisk konturtegning, der definerer den lille konturpakke med 14 afledninger, der bruges til MAX250CSD.Diagrammet viser top-, side- og endebilleder med dimensionelle tolerancer i tommer og millimeter, inklusive overordnet kropslængde, kropsbredde, blyafstand på 0,050 tommer BSC og blybredde- og tykkelsesintervaller.Siddeplanhøjde, afstandsdimensioner og ledningsbøjningsvinkel er specificeret for at understøtte PCB-fodaftryksdesign og -montage.Afledning 1-identifikation er markeret for at sikre korrekt orientering under placeringen.Termiske karakteristika er angivet med θJA på 115 grader C pr. watt og θJC på 60 grader C pr. watt, hvilket indikerer overgang til omgivelses- og overgang til tilfælde termisk modstand til termisk analyse.

MAX250CSD fordele og ulemper

Fordele

• Integrerer to drivere og to modtagere i én pakke, hvilket reducerer eksterne komponenter

• Understøtter fuld duplex kommunikation til samtidig transmission og modtagelse

• Inkluderer 600 mV modtagerhysterese for forbedret støjtolerance

• Fungerer fra en enkelt 5 V-forsyning, hvilket forenkler strømkravene

• Fås i en kompakt 14-bens SOIC-pakke til pladseffektive layouts

• Velegnet til systemer, der er afhængige af etablerede RS 232-seriestandarder

Ulemper

• Begrænset til RS 232 kommunikationsprotokol

• Kun specificeret til drift inden for 0 C til 70 C temperaturområde

• Kræver en 5 V forsyning, ikke direkte kompatibel med 3,3 V logiske systemer

• Ikke tilpasset nyere lavspændings seriel grænsefladestandarder

• Ikke i overensstemmelse med RoHS-materialebegrænsninger

MAX250CSD alternativer

Varenummer	Producent	Nøglefunktioner	Brug Case/Noter
MAX250CSD+G55	Analog Devices Inc./Maxim Integrated	Dobbelt RS-232 transceiver, der fungerer fra en enkelt 5 V forsyning.Giver to drivere og to modtagere med indbygget hysterese for forbedret støjimmunitet og stabil fuld-duplex kommunikation.	Anvendes i indlejrede systemer, industrielle controllere og serielle kommunikationsgrænseflader, der kræver pålidelig RS-232-forbindelse.
MAX250CSD+	Analog Devices Inc./Maxim Integrated	RS-232 transceiver med integreret ladepumpe, der understøtter 4,5 V til 5,5 V forsyningsområde.Designet til fuld duplex drift med forbedret signalintegritet.	Velegnet til kommunikationsmoduler, mikrocontroller-grænseflader og ældre serielportapplikationer.
MAX250CSD+T	Analog Devices Inc./Maxim Integrated	Dobbelt driver/modtager RS-232 interface IC pakket til automatiseret samling.Giver stabil datatransmission og understøtter standard serielle kommunikationsniveauer.	Almindeligvis brugt i kompakte PCB-design til dataindsamling, instrumentering og kommunikationsudstyr.
MAX250CPD	Analog Devices Inc./Maxim Integrated	RS-232 transceiver, der understøtter dobbelte drivere og modtagere med pålidelig 5 V drift.Designet til stabil fuld-duplex-kommunikation i overflademonteringsformat.	Velegnet til industrielle kommunikationskort, serielle interface-adaptere og indlejrede systemforbindelser.

Om Maxim Integrated

Maxim Integrated Products, Inc. blev grundlagt i 1983 og etablerede sit hovedkvarter i San Jose, Californien.Virksomheden har specialiseret sig i design og udvikling af analoge og blandede signal integrerede kredsløb til en bred vifte af elektroniske systemer.Dens produktportefølje dækkede strømstyring, signalbehandling, datakonvertering og grænsefladeløsninger, der anvendes i industri-, bil-, kommunikations-, medicinske og forbrugerapplikationer.I 2021 blev Maxim Integrated en del af Analog Devices, Inc., og udvidede sine teknologiske ressourcer og globale rækkevidde inden for halvlederindustrien.

Konklusion

MAX250CSD hjælper dig med at bygge bro mellem 5V logik og traditionelle RS-232 serielle porte uden at tilføje komplekse kredsløb.Med to drivere og to modtagere inde i en kompakt 14-bens SOIC-pakke understøtter den jævn fuld duplex-kommunikation.Dens interne ladepumpe fjerner behovet for dobbelte strømforsyninger, hvilket gør dit design enkelt.Du får også indbygget støjtolerance takket være modtagerhysterese, der hjælper med at opretholde en stabil dataoverførsel.Fra indlejrede boards til seriel-baseret udstyr passer det nemt ind i mange opsætninger.Hvis du har brug for en pålidelig og ligetil RS-232-interfaceløsning, giver denne enhed dig en ren og praktisk mulighed.
