LM317T Spændingsregulator: Alternativer, pinout og datablad

Denne artikel udforsker LM317T -spændingsregulatoren, en alsidig komponent, der er kendt for sin evne til at justere spændingsudgange fra 1,2V til 37V.LM317T er vidt brugt i en række elektroniske projekter og kombinerer enkelhed og effektiv ydelse.Dens design understøtter let integration for effektivt at imødekomme forskellige applikationskrav med præcision.

Katalog

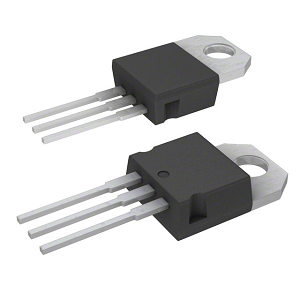

Hvad er LM317T -spændingsregulatoren?

De LM317T Skiller sig ud som en meget tilpasningsdygtig spændingsregulator indkapslet i en TO-220-pakke, kendt for sit ukomplicerede design og imponerende ydelse til styring af positive spændingsudgange.Det kan rumme strømme større end 1,5A, hvilket letter strømstyring ved hjælp af en resistiv divider til nøjagtig spændingstuning.Denne kapacitet understøtter et bredt spændingsområde, hvilket reducerer behovet for flere faste regulatorer.LM317T er kendetegnet ved funktioner, der understøtter effektiv strømregulering.Dets færdigheder i at opretholde en stabil udgangsspænding på trods af at variable inputbetingelser understreger dens effektivitet.Når du bruger LM317T, er dens termiske overbelastningsbeskyttelse og kortslutningsbeskyttelse, hvilket giver ensartet ydelse og modstandsdygtighed, selv i krævende miljøer.LM317T er ofte integreret i strømforsyningskredsløb til enheder med forskellige spændingskrav.Dens ligetil design giver mulighed for lette justeringer og vedligeholdelse, hvilket giver fordele i uddannelsesmæssige omgivelser og eksperimentelle opsætninger.

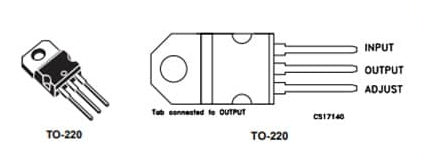

LM317T PIN -konfiguration

Pin nr	Pin -navn	Beskrivelse
1	Tilpasse	Denne pin justerer udgangsspændingen
2	Output Voltage (VOUT)	Den regulerede udgangsspænding, der er indstillet af den justerede pin, kan fås fra denne pin
3	Indgangsspænding (VIN)	Den indgangsspænding, der skal reguleres, gives til Denne pin

LM317T symbol og fodaftryk

Funktioner i LM317T

Justerbart spændingsområde

Et slående aspekt af LM317T er dets justerbare spændingsområde fra 1,2V til 37V, der henvender sig til applikationer, der har brug for finjusteret spændingsstyring.Denne alsidighed appellerer til mange elektroniske applikationer, hvilket reducerer designkomplikationer.

Nuværende håndteringsevne

Med støtte til strømme over 1,5A er LM317T skræddersyet til kredsløb med høj efterspørgsel med fokus på at opretholde stabilitet på tværs af forskellige effektbehov.Denne karakteristik bidrager til problemfri enhedsdrift, hvilket gør den til en værdsat komponent, hvor strømkravene er uforudsigelige.

Præcision i regulering

LM317T udmærker sig i at opretholde en stram linje og belastningsregulering ved 0,1%, hvilket minimerer spændingsvariabiliteten, der kan forstyrre eller forringe følsomme komponenter.

Alsidig spændingsdrift

Den flydende spændingsdesign af LM317T forbedrer kredsløbets layoutfleksibilitet, hvilket understøtter dets anvendelse i negative spændingsscenarier uden at nødvendiggøre komplicerede konfigurationer.Denne kapacitet bliver fordelagtig, når flere regulatorer er integreret i et enkelt system.

Beskyttelsesfunktioner

Udstyret med overstrømsbeskyttelse, termisk nedlukning og SOA -kontrol tilbyder LM317T robuste beskyttelsesforanstaltninger, styrker systemintegritet mod almindelige trusler som kortslutninger og overophedning.Gennem disse funktioner skaber mange en harmonisk blanding af innovation og pålidelighed, der kører fremad produktydelse og levetid.

LM317T tekniske specifikationer

Type	Parameter
Livscyklusstatus	Aktiv (sidst opdateret: 7 måneder siden)
Kontakt plettering	Tin
Monteringstype	Gennem hul
Antal stifter	3
Producentpakkeidentifikator	0015988_TYPEA_REV_T
Emballage	Rør
JESD-609-kode	E3
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
ECCN -kode	EAR99
Antal funktioner	1
Basisdelenummer	LM317
Antal output	1
Udgangsspænding	37v
Fabriks ledetid	24 uger
Mount	Gennem hul
Pakke / sag	TO-220-3
Vægt	2.299807g
Driftstemperatur	0 ° C ~ 125 ° C.
Tolerance	5%
Delstatus	Aktiv
Antal afslutninger	3
Terminal position	ENKELT
Terminal tonehøjde	2,54 mm
Pin -tælling	3
Spænding - input (max)	40V
Outputtype	Justerbar
Max output strøm	1.5A
Maks. Udgangsspænding	37v
Min indgangsspænding	4.2v
PSRR	80dB ~ 85dB (120Hz)
Min udgangsspænding	1.2V
Højde	9,15 mm
Bredde	4,6 mm
Strålingshærdning	Ingen
Blyfri	Blyfri
Outputkonfiguration	Positiv
Antal regulatorer	1
Beskyttelsesfunktioner	Over strøm, over temperatur
Referencespænding	1,25V
Strømforsyningsafvisningsforhold (PSRR)	80db
Længde	10,4 mm
Nå SVHC	Ingen svhc
ROHS -status	Rohs3 -kompatibel

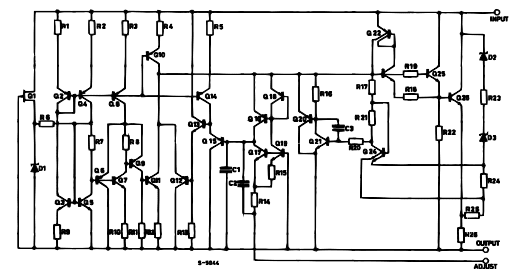

LM317T skematisk diagram

Alternativer til LM317T

Delnummer	Beskrivelse	Fabrikant
LM317KC	3/4 pin 1,5A justerbar positiv spændingsregulator 3 til 220 0 til 125	Texas Instruments
LM317T#PBF	IC VREG 1.2 V-37 V Justerbar positiv regulator, PSFM3, Plast, TO-220, 3-pin, justerbar positiv enkelt output standardregulator	Lineær teknologi
LM317T/NOPB	IC VREG 1.2 V-37 V Justerbar positiv regulator, PSFM3, ROHS-kompatibel, plast, TO-220, 3-pin, justerbar positiv enkelt output Standardregulator	National Semiconductor Corporation
LM317T2	1.2 V-37V Justerbar positiv regulator, PSFM3, plast, TO-220, 3 pin	På halvleder

Yderligere LM317T -ækvivalenter inkluderer:LM317EMP,LM317Aemp,LM317Lidr, Lm317lmxog andre.

Hvor og hvordan bruger jeg LM317?

Alsidig strømstyring med variabel spændingsforsyning

LM317 finder omfattende anvendelse i applikationer med variabel spænding strømforsyning på grund af dens evne til at justere udgangsspændingsniveauer.I uddannelsesmiljøer og elektroniklaboratorier understøtter det udvikling og test af forskellige kredsløb.Med et fleksibelt outputområde fra 1,25V til 37V, kan du nyde et bredt spektrum af muligheder.

Forenklede overstrømløsninger med nuværende begrænsere

For applikationer, der kræver den aktuelle begrænsning, leverer LM317 en effektiv og ligetil tilgang.Denne karakteristik viser sig at være gavnlig i batteriopladere og strømstyringssystemer, hvor det er nødvendigt med beskyttelse mod overstrøm.Ved at indsætte en modstand i serie med output sikrer regulatoren, at strømmen opretholdes inden for sikre grænser og bevarer både strømkilde og tilsluttede enheder.En sådan metode øger bemærkelsesværdigt enhedens levetid og pålidelighed.

Præcis kontrol i motoriske controller -applikationer

Tilpasningsevnen af ​​LM317 udvider sin nytte til motoriske controllere, hvor den regulerer spænding til DC -motorer i robotik og automatiseringsindstillinger og tilbyder præcis motorhastighedskontrol.Denne regulator letter glatte overgange i acceleration og deceleration, som især bruges til applikationer, der kræver nøjagtige bevægelser, såsom i robotarme eller CNC -maskiner.Dets effektivitet i at tilvejebringe stabil motorisk funktion under ændrede belastningsbetingelser fremhæver dens praktiske i forskellige industrielle scenarier.

Evaluering af frafaldsspændingsovervejelser

På trods af sine robuste funktioner kræver LM317's 2,5V frafaldsspænding omhyggelig evaluering.Dette aspekt påvirker potentielt dens anvendelse i lavspændingsscenarier, hvor input-til-output-forskel skal være minimal.Du skal verificere, at indgangsspændingen overgår den ønskede output med mindst denne dropout -værdi for at sikre effektiv drift.I tilfælde, hvor frafaldsspænding kan begrænse funktionaliteten, kan man overveje alternative regulatorer med lav dropout (LDO) være mere passende og afbalancere tekniske nødvendigheder med kreative løsninger.

Forbedret rolle i forbrugerelektronik

LM317 finder udbredt anvendelse på tværs af forskellige forbrugerelektronik såsom PCS og DVD -afspillere.Dens pålidelighed og enkelhed kaster det til strømreguleringsopgaver, der strækker sig fra levering af strøm til logiske kredsløb til stabilisering af spænding for følsomme komponenter.Denne alsidighed fremhæver LM317's rolle i øget enhedsydelse og pålidelighed, hvilket bidrager til den uafbrudte funktion af husholdningsenheder.

LM317 kredsløbsapplikationer

Spændingsregulering

LM317s justerbare outputkapacitet giver den mulighed for at opretholde en ensartet spændingsudgang på trods af udsving i indgangsspænding eller belastningsbetingelser, hvilket sikrer, at følsomme elektroniske enheder fungerer pålideligt.Spændingsregulering spiller en rolle i applikationer som batteriopladere og bærbare enheder.Et stabilt spændingsniveau kan udvide batteriets levetid og forbedre enhedens ydelse.

Nuværende begrænsning

Aktuel begrænsning er nøglen til at forhindre overstrømsbetingelser, der kan skade kredsløbskomponenter.Ved automatisk at justere for at styre den aktuelle strømning fungerer det som et effektivt skjold mod utilsigtede høje aktuelle scenarier.I praktiske omgivelser kræves det i kredsløb, der inkorporerer en række komponenter med forskellige aktuelle ratings, hvilket opretholder sikker og optimal drift uden overophedning eller fiasko.

Polaritetsbeskyttelse

Polaritetsbeskyttelse adresserer almindelige problemer, såsom forkerte strømforsyningsforbindelser, der ofte opstår under produktprototype eller rutinemæssige justeringer.Kredsløbsdesign og vedligeholdelse viser værdien af ​​polaritetsbeskyttelse til at sikre langsigtet holdbarhed og pålidelig ydelse under forskellige operationelle omstændigheder.

Pakke til LM317T

TO-220 (enkeltmåler) pakkeoplysninger

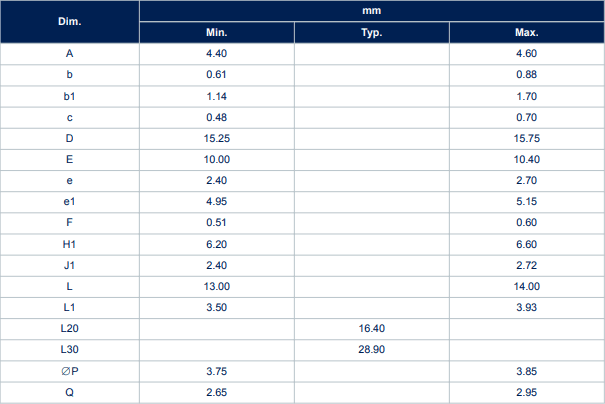

TO-220 (enkeltmåler) mekaniske data

LM317T Producentoplysninger

Stmicroelectronics står fremtrædende inden for halvlederindustrien og beriger udviklingen og kreativiteten af ​​systemet på ChIP (SOC) -teknologi.Virksomhedens indflydelse strækker sig over forskellige mikroelektroniske applikationer, påvirker globale industrier og fremmer blanding af forskellige teknologier.Stmicroelectronics er kendt for sine fremskridt inden for SOC -løsninger og fusionerer forskellige funktioner på en enkelt chip.Denne integration er rettet mod at forbedre ydelsen, sænke strømforbruget og krympe systemets samlede størrelse.Stmicroelectronics forpligtelse til innovation fremsætter sin udforskning af nye områder inden for mikroelektronik, hvilket tilskynder til en løbende udvikling af evner.Deres forsknings- og udviklingsinitiativer sigter ikke kun mod at forbedre de nuværende teknologier, men også at formulere nye modeller, der tackle moderne problemer som bæredygtig udvikling og energibesparelse.

Datablad PDF

Lm317t datablad:

LM217, LM317.PDF
