MC9328MX21CVM Processor: Funktioner, specifikationer, applikationer og alternativer

I denne artikel lærer du om MC9328MX21CVM, en processor fra I.MX21 -familien.Vi går over, hvad det er, hvad der indeholder, det tilbyder, og hvordan det fungerer med multimedia, hukommelse og displayfunktioner.Du vil også se dets blokdiagram, specifikationer, applikationer og trin-for-trin-programmeringsproces.I slutningen vil du forstå, hvor denne chip bruges, dens fordele og ulemper, og hvilke muligheder du har, hvis du leder efter lignende dele.

Katalog

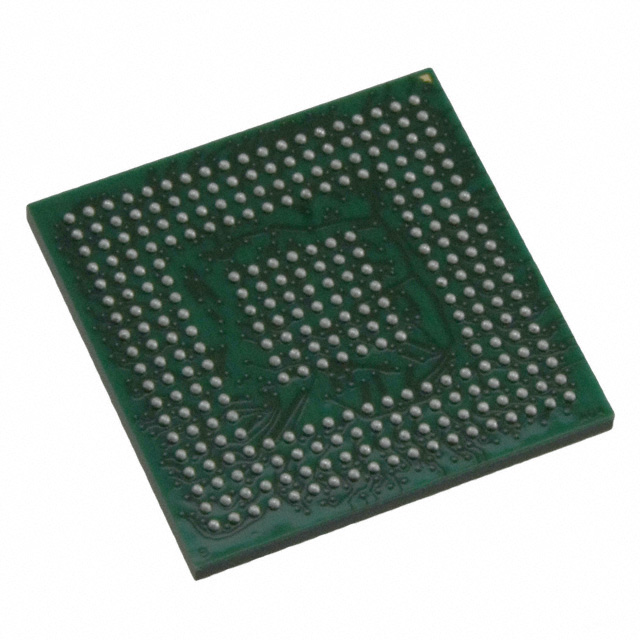

Hvad er MC9328MX21CVM?

De MC9328MX21CVM er medlem af I.MX21 Microprocessor -familien, der oprindeligt blev udviklet af Freescale Semiconductor, nu en del af NXP.Denne enhed blev bygget omkring ARM926EJ-S-kernen, der løber op til 266 MHz, og var designet til at levere effektiv behandling til multimedia og indlejrede applikationer.Den bredere i.mx21 -familie deler den samme kernearkitektur, men tilbyder flere varianter til at imødekomme forskellige behov med forskelle i emballagedimensioner, termiske kvaliteter og overholdelsesmuligheder.Disse variationer gjorde det muligt for at afbalancere omkostninger, ydeevne og formfaktorkrav, samtidig med at softwarekompatibiliteten opretholder softwarekompatibilitet på tværs af serien.

Leder du efter MC9328MX21CVM?Kontakt os for at kontrollere den aktuelle lager, ledetid og prisfastsættelse.

MC9328MX21CVM CAD -modeller

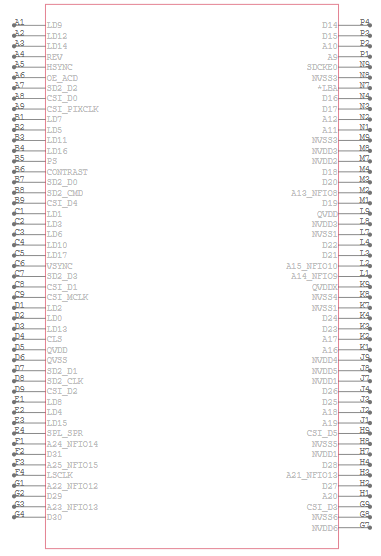

MC9328MX21CVM Symbol

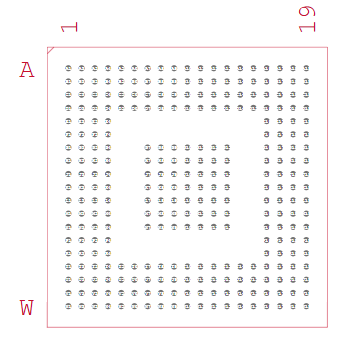

MC9328MX21CVM fodaftryk

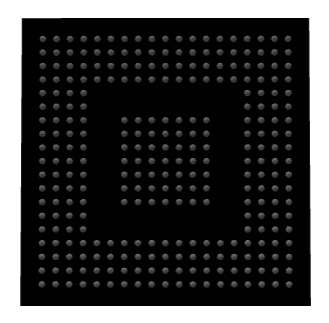

MC9328MX21CVM 3D -model

MC9328MX21CVM -funktioner

• ARM926EJ-S Processor Core

MC9328MX21CVM drives af en ARM926EJ-S-kerne, der kører med op til 266 MHz, hvilket giver en balance mellem ydeevne og lavt strømforbrug.Det understøtter avancerede instruktionssæt, herunder Java -acceleration, hvilket gør den velegnet til multimedia og indlejrede applikationer.

• On-chip cacher

Det integrerer en 16 KB -instruktionscache og en 16 KB -datacache.Disse hjælper med at forbedre eksekveringshastigheden og effektiviteten ved at reducere behovet for hyppig adgang til ekstern hukommelse.

• Forbedret multimedieaccelerator (Emma)

Enheden inkluderer hardwarebaseret videoacceleration, der muliggør glat afspilning af formater som MPEG-4 ved QVGA-opløsning og 30 billeder i sekundet.Dette reducerer CPU -belastningen og forbedrer den samlede multimedieydelse.

• Avanceret display support

Den har en indbygget LCD-controller, Smart LCD-controller og CMOS-sensorgrænseflade.Disse moduler tillader problemfri håndtering af grafiske skærme og kameraindgange til bærbare enheder.

• Fleksible hukommelsesgrænseflader

Processoren understøtter SDRAM, NAND Flash med ECC, PCMCIA/CompactFlash og et generelt eksternt interface -modul (EIM).Denne fleksibilitet gør det nemt at integrere med forskellige lagringstyper i indlejrede systemer.

• Rige tilslutningsmuligheder

Det giver flere grænseflader, herunder USB on-the-go, UARTS, SPI, I²C, SSI/I²S til lyd og en 1-ledningscontroller.Med dobbelt MMC/SD -slots og IRDA -support kan det håndtere både kablet og trådløs kommunikation.

• Systemkontrol og timing

Enheden integrerer timere, PWM -moduler, en vagthund -timer og et ur.Disse sikrer præcis timing, strømstyring og systemstabilitet i langvarig drift.

• Operation med lav effekt

MC9328MX21CVM er designet med avanceret strømstyring, der understøtter aktiv, søvn og standby -tilstande.Det forbruger kun ca. 120 Ma under fuld drift og mindre end 1 mA i standby, der udvider batteriets levetid i bærbare systemer.

• Industriel kvalitet pålidelighed

Pakket i en 289-polet MAPBGA fungerer den på tværs af et bredt industrielt temperaturområde (–40 ° C til +85 ° C).Det opfylder også AEC-Q100-kvalifikationen og sikrer holdbarhed i barske miljøer.

• Integreret debug og DMA -support

Processoren inkluderer en JTAG -debuggrænseflade og en direkte hukommelsesadgang (DMA) controller.Disse funktioner strømline softwareudvikling og forbedrer dataoverførselseffektiviteten i indlejrede applikationer.

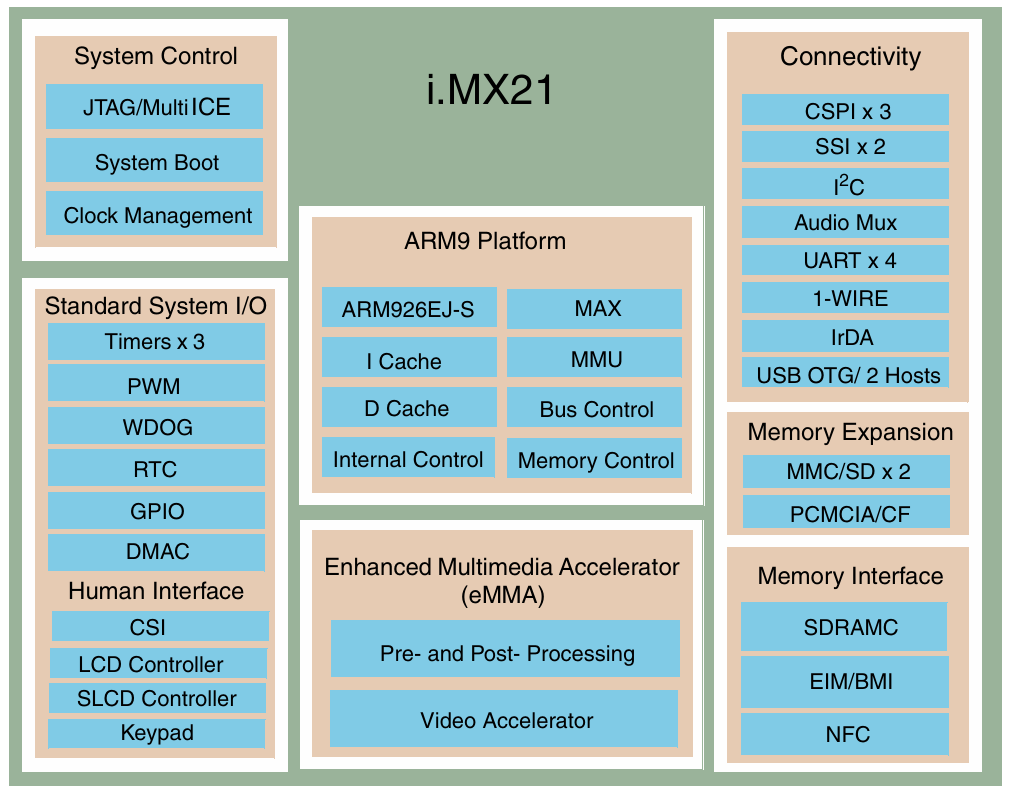

i.mx21 blokdiagram

I.MX21 -blokdiagrammet over MC9328MX21CVM viser, hvordan chippen er bygget, og hvilke funktioner den understøtter.I midten er ARM926EJ-S-processoren med indbygget instruktion og datacacher, der kører hovedprogrammerne.System Control Block håndterer opstart, urgenerering og fejlsøgning, mens Standard I/O -blokken giver timere, vagthund, PWM, GPIO og en DMA -controller til basale systemopgaver.Human interface -funktioner som LCD/SLCD -controller, kamerafrænseflade (CSI) og tastaturstøtte lader chippen oprette forbindelse direkte til skærme og inputenheder.

For multimedia administrerer Emma Accelerator videoafspilning og behandling, hvilket reducerer arbejdsbyrden på CPU'en.Forbindelse er også stærk med USB OTG, UART, SPI, I²C, IRDA, 1-Wire og lydgrænseflader til forbindelse med perifere enheder og eksterne enheder.På hukommelsessiden fungerer chippen med SDRAM, NAND Flash, PCMCIA/CF og MMC/SD -kort og tilbyder fleksibel opbevaringsudvidelse.I alt kombinerer I.MX21 behandling, multimedia, forbindelse og hukommelsesstøtte til en effektiv platform til indlejrede applikationer.

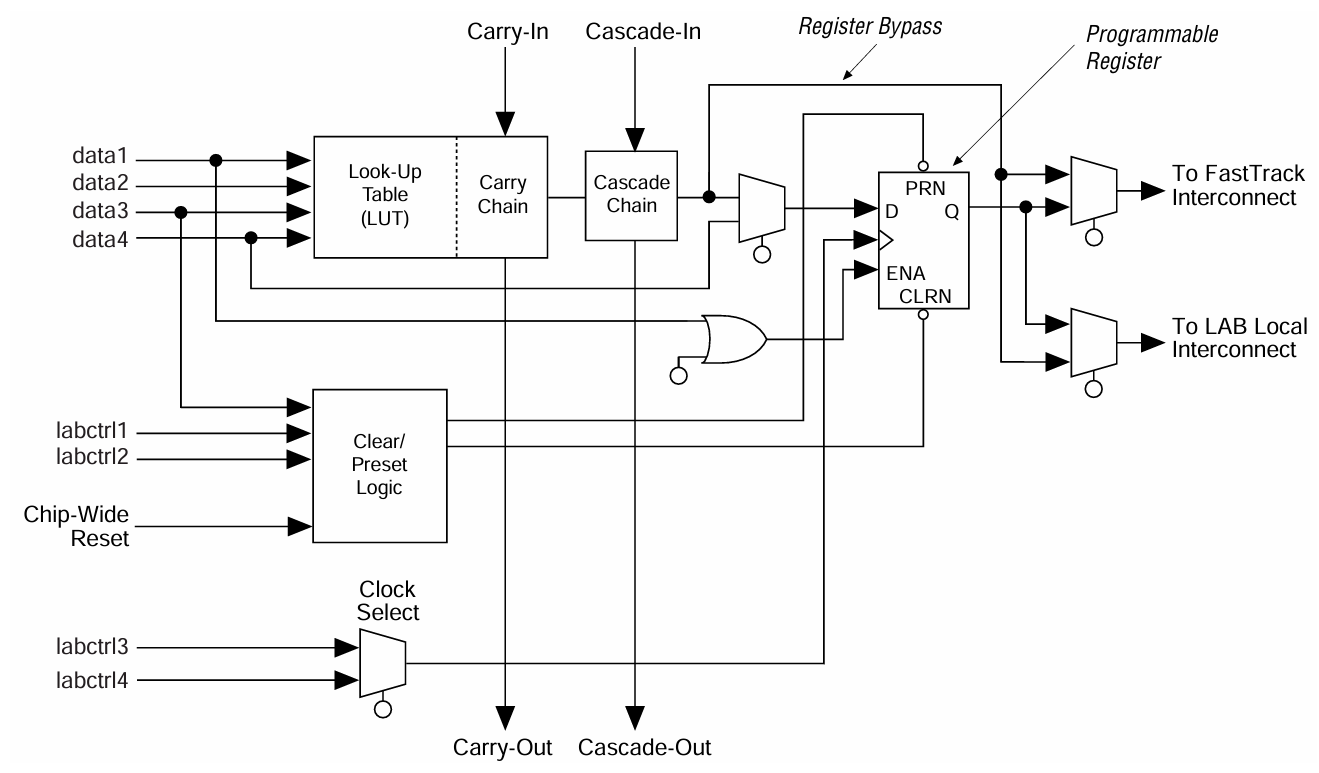

Multimedia Accelerator (Emma) arkitektur

Multimedia Accelerator (EMMA) i MC9328MX21CVM er bygget til at fremskynde video- og billedopgaver, så hovedarmen kernen ikke bliver overbelastet.Opslagstabellen (LUT) er, hvor inputdata behandles, mens bær- og kaskadekæderne hjælper med at håndtere matematik- og logikoperationer på tværs af flere trin.Dette gør det muligt for chippen at behandle pixels og multimediedata hurtigere.Det programmerbare register gemmer resultaterne midlertidigt og fungerer med systemuret, mens den klare/forudindstillede logik sørger for, at systemet kan nulstilles eller initialiseres korrekt.En urvalg af ur giver systemet mulighed for at vælge den rigtige timingskilde til multimediefunktioner.Endelig kan outputene gå til enten en FastTrack-sammenkobling til højhastighedsoverførsler eller en lokal sammenkobling til nærliggende kredsløbsbrug.I alt laver Emma videoafspilning, kodning og billedbehandling hurtigere og mere effektiv, hvilket sparer strøm til indlejrede applikationer.

MC9328MX21CVM -specifikationer

Type	Parameter
Fabrikant	NXP USA Inc./ Freescale Halvleder
Serie	i.mx21
Emballage	Bakke
Delstatus	Forældet
Kerneprocessor	ARM926EJ-S
Antal kerner/busbredde	1 kerne, 32-bit
Hastighed	266 MHz
RAM -controllere	SDRAM
Grafisk acceleration	Ingen
Display & interface controllere	Keypad, LCD
USB	USB 1.x (2)
Spænding - I/O.	1,8 V, 3,0 V
Driftstemperatur	-40 ° C ~ 85 ° C (TA)
Monteringstype	Overflademontering
Pakke / sag	289-lfbga
Leverandørenhedspakke	289-PBGA (17 × 17)
Yderligere grænseflader	1-Wire, I²C, I²S, SPI, SSI, MMC/SD, UART
Basisproduktnummer	MC9328MX21

MC9328MX21CVM -applikationer

1. bærbare multimedieenheder

MC9328MX21CVM er velegnet til bærbare multimedieprodukter såsom MP3-afspillere, håndholdte PDA'er og digitale kameraer.Dens integrerede multimedieaccelerator (EMMA) muliggør glat videoafspilning og lydbehandling uden stærkt at indlæse CPU'en.Denne kombination af ydeevne og lavt strømforbrug udvider batteriets levetid, hvilket gør den ideel til på farten forbrugerelektronik.

2. smartphones og messaging -enheder

Med support til LCD -skærme, kamerafrænseflader og flere tilslutningsmuligheder er processoren et stærkt valg for smartphones og messaging -enheder.Det tillader videoafspilning, lydstrømning og effektiv lagerstyring, som er gode til mobil kommunikation.Designet med lav effekt sikrer, at disse enheder forbliver lette, lydhøre og batterivenlige.

3. forbrugerelektronik og webapparater

MC9328MX21CVM giver en afbalanceret blanding af forbindelse, hukommelsesudvidelse og multimediestøtte til produkter som bærbare webbrowsere, trådløse kommunikatorer og interaktive gadgets.USB OTG, MMC/SD support og netværksgrænseflader giver fleksibilitet i opbygning af tilsluttede enheder.Disse funktioner gør det attraktivt for omkostningsfølsomme produkter, der stadig kræver rig funktionalitet.

4. industrielle og bilindustri applikationer

Takket være det industrielle temperaturområde og robust pålidelighed kan MC9328MX21CVM også bruges i indlejrede industrielle og bilindustrien.Det understøtter grafiske skærme, datalogning og kontrolgrænseflader i miljøer, hvor robust drift er påkrævet.Dens effektiveffektivitet og flere I/O -grænseflader tillader let integration i køretøjsinfotainment -systemer, kontrolenheder eller bærbare industrielle værktøjer.

5. Video- og overvågningssystemer

Processorens hardwareacceleration og kamerasensorgrænseflade gør den velegnet til lavt effekt videooptagelse og afspilningssystemer.Det kan håndtere videokodning og afkodningsopgaver, mens den leverer opbevarings- og displayfunktioner.Dette gør det værdifuldt i entry-level videoovervågning eller overvågningsenheder, hvor energieffektivitet og kompakt størrelse er nøglen.

MC9328MX21CVM lignende dele

Specifikationer	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Processorkerne	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
On-chip cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache
Multimediestøtte	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Hukommelsesgrænseflader	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Forbindelse	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire
Pakningstype	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Pitch / størrelse	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Temperaturområde	–40 ° C til +85 ° C	–40 ° C til +85 ° C	0 ° C til +70 ° C	0 ° C til +70 ° C	–30 ° C til +70 ° C	–30 ° C til +70 ° C
Grad	Industriel	Industriel	Kommerciel	Kommerciel	Udvidet	Udvidet
Livscyklusstatus	Forældet	Forældet	Forældet	Forældet	Forældet	Forældet

MC9328MX21CVM -programmeringstrin

Før du programmerer MC9328MX21CVM, er det vigtigt at forstå, at denne processor er en del af I.MX21 -familien, designet med en blanding af multimedia, hukommelse og forbindelsesfunktioner.Programmering involverer både hardwareinitialisering og softwarekonfiguration for at sikre stabil og effektiv systemdrift.

1. Referencedokumentation

Det første trin er at gennemgå databladet og referencemanualen for MC9328MX21CVM.Disse dokumenter giver detaljer om registerkort, uropsætning, pin -funktioner og boot -tilstande.Uden dette kan forkert konfigurationer i senere trin forårsage startfejl eller ustabil ydelse.

2. Hardware og bootkonfiguration

Konfigurer derefter strømforsyningen, urinput og nulstillingskredsløb i henhold til enhedskravene.Boot -konfigurationsstifterne bestemmer, hvordan processoren indlæser den første kode, hvad enten det er fra eller flash, NAND Flash eller serielle kilder.Korrekt opsætning på dette tidspunkt sikrer, at CPU'en har en gyldig udførelsessti efter nulstilling.

3. pin multiplexing (I/O -opsætning)

MC9328MX21CVM bruger multiplexede stifter, hvilket betyder, at en pin kan servere flere funktioner.Gennem funktionen Multiplexing Control Registers (FMCR) tildeler du stifter til perifere enheder som UART, SPI eller LCD.Korrekt I/O -konfiguration er vigtig for perifere enheder at kommunikere som forventet.

4. ur- og timerinitialisering

Processoren kræver urkilder til kerne, perifere enheder og multimediemoduler.Opsætning af urgenereringsmodulet sikrer, at hvert delsystem kører med den rigtige hastighed.Timere og vagthunde kan derefter være i stand til at give systemtiming og sikkerhed.

5. Hukommelseskonfiguration

Ekstern hukommelse, såsom SDRAM, NAND Flash eller MMC/SD, skal initialiseres med de rigtige timing og kontrolsignaler.Processoren understøtter fejlkorrektion (ECC) for NAND for at forbedre pålideligheden.Korrekt hukommelsesopsætning giver systemet mulighed for at indlæse og gemme kode eller data effektivt.

6. Perifer initialisering

Efter hukommelse skal du aktivere og konfigurere standard perifere enheder som UARTS, USB OTG, I²C og lydgrænseflader.Hvert modul kontrolleres gennem dedikerede registre, hvor baudhastigheder, overførselstilstande og afbrydelsesindstillinger er defineret.Dette trin giver systemet mulighed for at oprette forbindelse og interagere med eksterne enheder.

7. Bootloader eller OS -indlæsning

Når hardwaren er stabil, skal du indlæse bootloader eller operativsystem i SDRAM eller Flash.Bootloader indstiller eksekveringsmiljøet og peger programmet til den rigtige adresse.På dette tidspunkt kan processoren begynde at køre applikationer på brugerniveau.

8. Multimedieacceleratorkonfiguration

Hvis der kræves multimediefunktioner, skal den forbedrede multimedieaccelerator (EMMA) og LCD/CSI -controllere konfigureres.Disse hardwareblokke administrerer videoafspilning, billedoptagelse og displayopdateringer.Brug af dem aflæser tunge behandlingsopgaver fra CPU'en og forbedrer effektiviteten.

9. fejlfinding og validering

Når kerne og perifere enheder kører, skal du bruge JTAG eller lignende debugging -værktøjer til at teste systemet.Kontroller, om hukommelsen læser/skriver, perifere output og multimediefunktioner fungerer som tilsigtet.Debugging på dette tidspunkt sikrer stabilitet, inden den implementeres i anvendelse.

10. Power and Performance Optimization

Til sidst skal du konfigurere lav effekttilstande og aktivere vagthunden til systemsikkerhed.Brug af DMA -controllere til dataoverførsler reducerer også CPU -belastning og øger effektiviteten.Optimering af både strøm og ydeevne hjælper med at udvide batteriets levetid i bærbare applikationer, mens systemet holder lydhør.

MC9328MX21CVM fordele og ulemper

Fordele

• Effektiv LCD -håndtering med smart opdatering sparer strøm.

• Hardware-assisteret kamera og videobehandling reducerer CPU-belastningen.

• Omkostningseffektiv NAND + SDRAM-hukommelsesstøtte.

• Velafbalanceret SOC-integration af multimedia, hukommelse og I/O.

• Lavt strømforbrug Ideel til bærbare enheder.

Ulemper

• Bruger ældre ARM9 -kerne, begrænset ydelse efter dagens standarder.

• Begrænset moderne software og økosystemstøtte.

• Ingen skalerbarhed med avancerede funktioner som multi-core eller GPU'er.

• Forældet enhed, sværere at kilde til nye designs.

• Mindre fremtidssikker til langvarig produktudvikling.

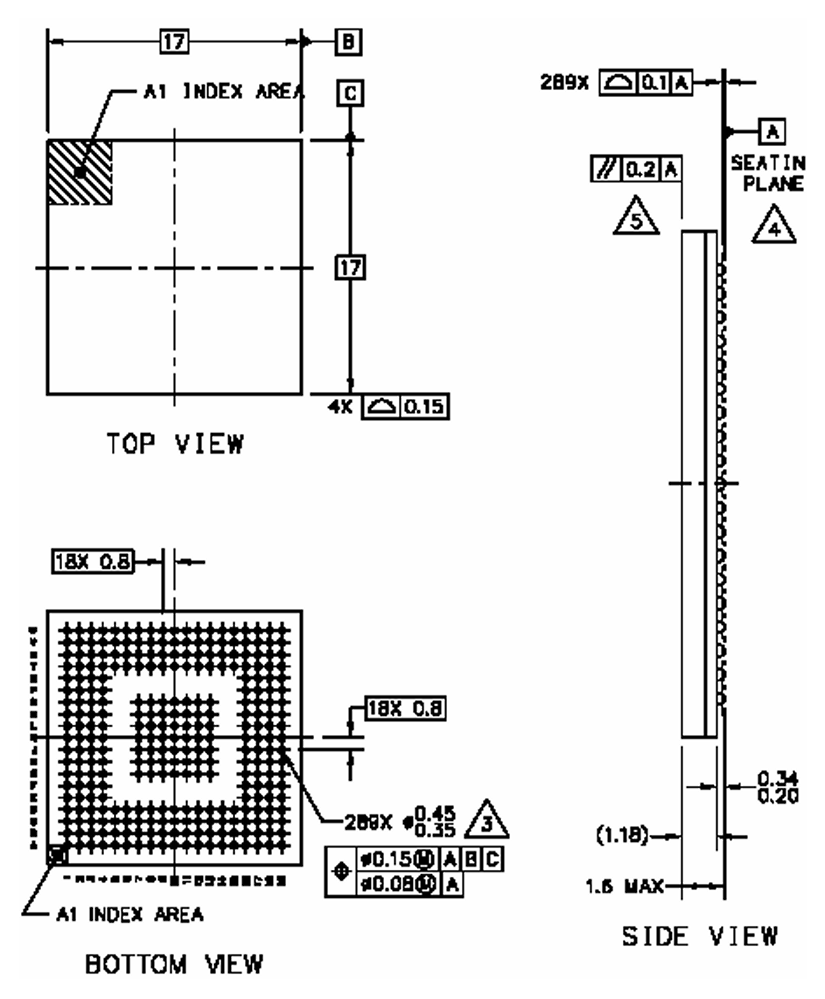

MC9328MX21CVM -emballagedimensioner

Type	Parameter
Pakningstype	LFBGA (Low-Profile Fine-Pitch BGA)
Kropsstørrelse (L × W)	17 mm × 17 mm
Ball pitch	0,8 mm
Boldtælling	289
Kuglediameter	0,35 mm - 0,45 mm
Samlet pakkehøjde	1,6 mm (max)
Siddehøjde	0,20 mm - 0,34 mm
Indeks Mark (A1 Corner)	Pin 1 Orienteringsindikator
Boldlayout	18 × 18 gitter med midterste tomrum
Monteringstype	Overflademontering

MC9328MX21CVM Producent

MC9328MX21CVM blev oprindeligt udviklet og fremstillet af Freescale halvleder, et firma, der specialiserede sig i indlejrede processorer og system-på-chip-løsninger.I 2015 blev Freescale erhvervet af NXP Semiconductors, en global leder inden for sikker forbindelse og indlejret behandlingsteknologi, der er hovedkontor i Holland.I dag, NXP er den officielle producent og depotmand for I.MX21 -familien, inklusive MC9328MX21CVM, og leverer al teknisk dokumentation, datablad og ældre support til denne enhed.Mens delen nu er forældet, fortsætter NXP med at opretholde produktoplysninger for langsigtede kunder og leder designere mod sine nyere I.MX-familier som udskiftninger.

Konklusion

MC9328MX21CVM kombinerer en ARM9 -kerne, video- og display support, hukommelsesfleksibilitet og mange forbindelsesmuligheder til at levere pålidelig ydelse med lav effektbrug.Det kan programmeres i klare trin, fra effektopsætning og pin -indstillinger til hukommelse, perifere enheder, multimedia og systemtest.Dens styrker er magteffektivitet, multimediehåndtering og bred I/O -support, mens dens grænser er en ældre kerne og mindre moderne softwarestøtte.Selvom det nu er forældet, er det stadig nyttigt til at opretholde ældre systemer, og NXP giver vejledning til at flytte til nyere I.MX -processorer.

Datablad PDF

MC9328MX21CVM Datablad:

MC9328MX21 Produkt kort.pdf
