TMS320C6421ZWT5 DSP Oversigt: Funktioner, alternativer, specifikationer og applikationer

I denne artikel lærer du om TMS320C6421ZWT5, en digital signalprocessor (DSP) lavet af Texas Instruments.Vi går igennem, hvad det er, hvordan det fungerer, og de vigtigste funktioner, der gør det nyttigt i forskellige systemer.Du kan også se diagrammer, specifikationer, applikationer og enkle trin til programmering af det.I slutningen vil du forstå, hvor og hvorfor denne chip bruges.

Katalog

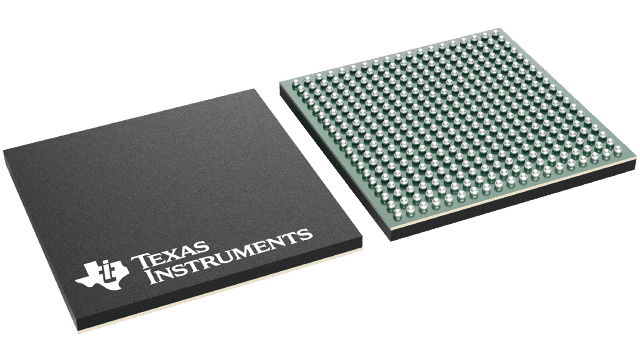

Hvad er TMS320C6421ZWT5?

De TMS320C6421ZWT5 er en højtydende digital signalprocessor (DSP) udviklet af Texas Instruments som en del af sin TMS320C64X+ familie.Denne enhed er bygget på Velociti.2 VLIW-arkitekturen og leverer kraftfuld fast-point-behandlingsydelse designet til intensiv signalhåndtering i moderne indlejrede systemer.Med urhastigheder, der når op til 500 MHz, er det i stand til at udføre flere instruktioner pr. Cyklus, hvilket gør det velegnet til en lang række avancerede behandlingsopgaver.Tilhører den bredere TMS320C6000 DSP-platform, C6421-serien fremfører Texas Instruments 'fokus på skalerbare og kodekompatible løsninger.Som en del af en bevist familie af processorer, der er betroet over hele verden, tilbyder TMS320C6421ZWT5 et pålideligt fundament for langvarige design.

Leder du efter TMS320C6421ZWT5?Kontakt os for at kontrollere den aktuelle lager, ledetid og prisfastsættelse.

TMS320C6421ZWT5 CAD -modeller

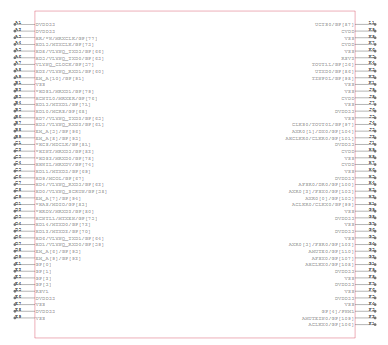

TMS320C6421ZWT5 Symbol

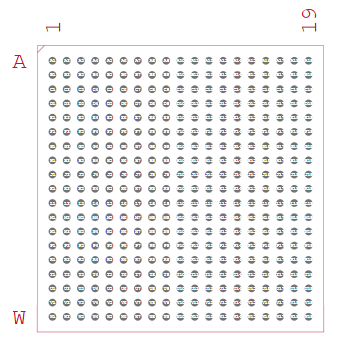

TMS320C6421ZWT5 fodaftryk

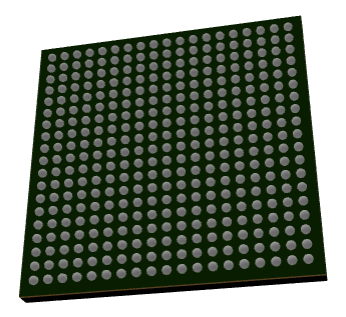

TMS320C6421ZWT5 3D -model

TMS320C6421ZWT5 -funktioner

• Højtydende DSP-kerne

Enheden drives af Velociti.2 ™ VLIW Core, der er i stand til at udføre op til otte instruktioner i en enkelt cyklus.Denne arkitektur muliggør meget høj gennemstrømning, hvilket gør den ideel til komplekse signalbehandlingsopgaver.

• Effektive multiplikatorer og alus

Det integrerer seks aritmetiske logiske enheder (ALUS) og to kraftfulde multiplikatorer, som kan håndtere flere operationer samtidigt.Dette design understøtter intensive matematikoperationer såsom filtrering, modulation og kodning.

• Fleksibel hukommelse på chip

Processoren inkluderer 16 KB -programcache, 48 KB -datacache og 64 KB Unified L2 -hukommelse.Disse interne ressourcer reducerer latenstid og understøtter hurtigere udførelse af applikationer.

• DDR2 og flashhukommelsesgrænseflader

Chippen har en 16-bit DDR2 SDRAM-controller og en 8-bit asynkron EMIF til ekstern hukommelse som Nor og NAND Flash.Denne fleksibilitet giver mulighed for at udvide hukommelsen til større applikationer.

• Alsidig perifer støtte

Det giver en bred vifte af grænseflader, herunder UART, I²C, MCBSP, MCASP med SPDIF og en 16-bit værtsportgrænseflade.Disse gør processoren meget tilpasningsdygtig til telekommunikations-, lyd- og industrisystemer.

• Forbedret DMA -controller (EDMA)

En 64-kanals forbedret DMA-controller understøtter hurtig dataoverførsel mellem hukommelse og perifere enheder.Dette reducerer CPU -belastningen og forbedrer den samlede systemydelse.

• Netværk og forbindelse

ChIP integrerer en 10/100 Ethernet Mac med MII/RMII -support og en VLYNQ -grænseflade til ekstern forbindelse.Disse funktioner gør det velegnet til netværksaktiverede indlejrede applikationer.

• Rich General-Purpose I/O.

Med op til 111 multiplexede GPIO -stifter og tre PWM -udgange tilbyder DSP fremragende fleksibilitet til systemstyring og brugerdefineret grænseflade.Dette sikrer let integration i en lang række hardware -design.

• Lav spændingsdrift

Det fungerer med en kernespænding på 1,05 V eller 1,2 V og I/O -niveauer på 1,8 V eller 3,3 V. Denne balance i effekt og fleksibilitet gør den pålidelig for indlejrede design.

TMS320C6421 Funktionelt blokdiagram

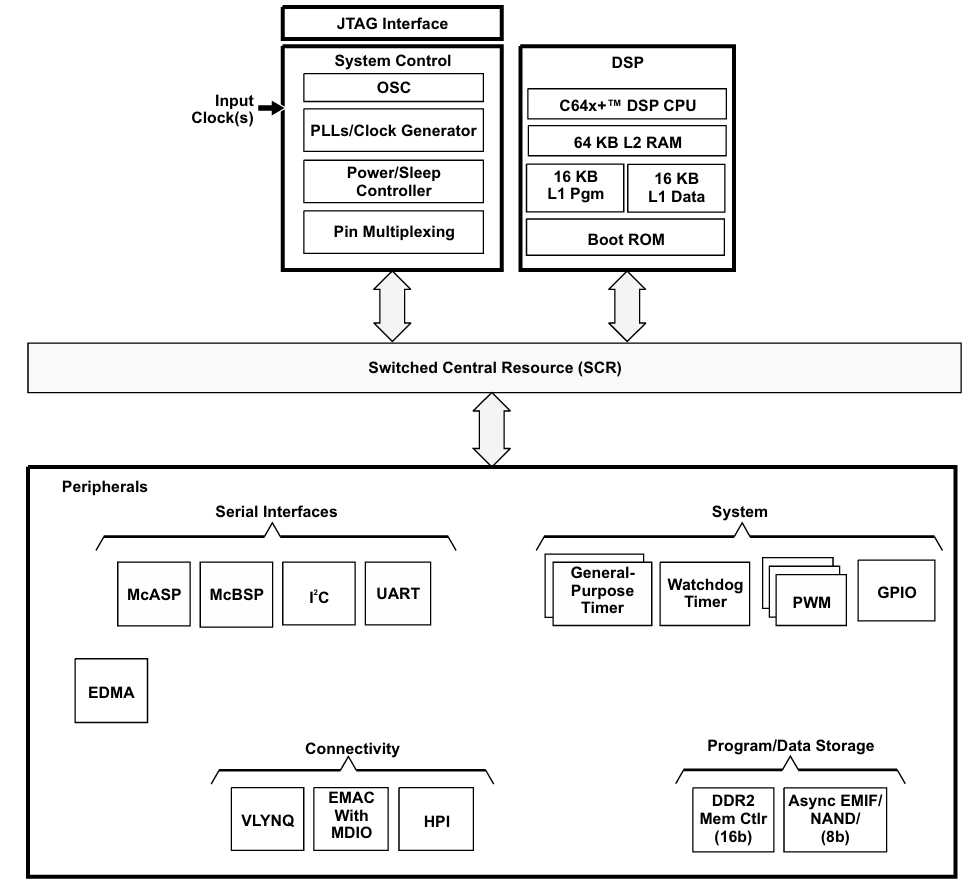

TMS320C6421ZWT5 -funktionelt blokdiagram fremhæver, hvordan processoren kombinerer sin kerne, hukommelse og perifere enheder til at arbejde sammen.I midten er C64X+ DSP CPU med L1 og L2 Memory Plus Boot ROM, som sikrer hurtig datatilgang og hurtig opstart.Systemkontrolblokke såsom oscillatorer, PLL'er og strømstyring håndterer urgenerering, lav effekt-tilstande og signalruting.

Alle dele er knyttet gennem den skiftede centrale ressource (SCR), der fungerer som hovedbussen for dataflow.Processoren inkluderer serielle grænseflader som UART, I²C, MCBSP og MCASP, understøttet af en kraftfuld EDMA-controller til højhastighedsdataoverførsler.Det har også timere, vagthundfunktioner, PWM og GPIO til generel systemkontrol.

Til forbindelse tilbyder enheden Ethernet Mac med MDIO, VLYNQ og en værtsportgrænseflade, hvilket gør den fleksibel til netværk og ekstern kommunikation.Hukommelsesudvidelse understøttes via en DDR2 -hukommelsescontroller og en asynkron EMIF til NAND eller NOR FLASH.Sammen viser disse blokke, hvordan chippen er bygget til at håndtere intensiv behandling med effektiv hukommelse og brede tilslutningsmuligheder.

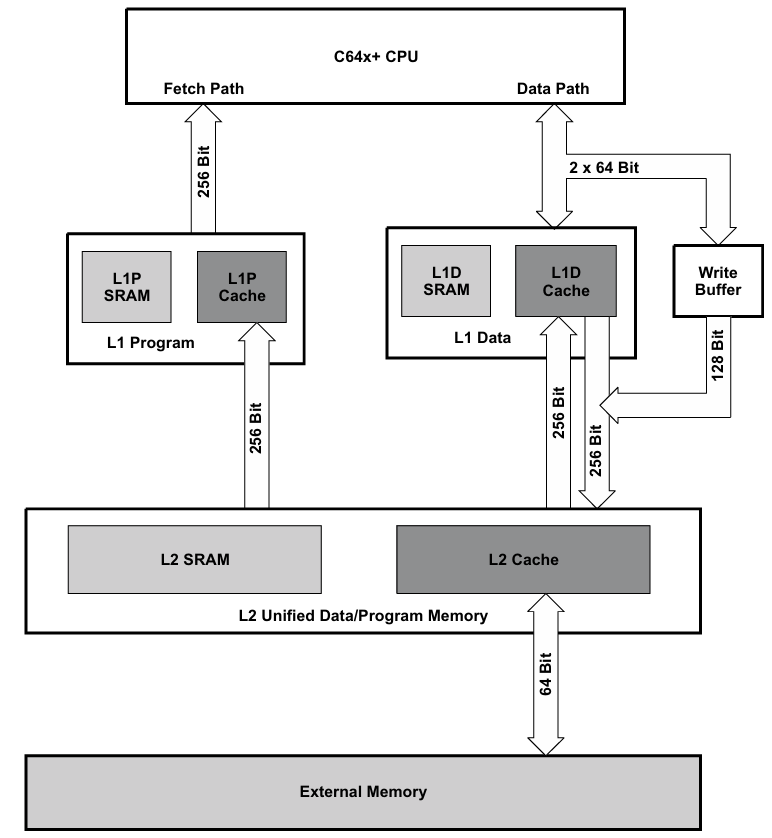

C64X+ cache hukommelsesarkitektur

C64X+ Cache -hukommelsesarkitekturen i TMS320C6421ZWT5 er bygget til at give CPU'en hurtig adgang til instruktioner og data.Det starter med L1 -hukommelse, der er opdelt i to dele: L1 -program (L1P) til instruktioner og L1 -data (L1D) for data.Begge inkluderer SRAM og cache, der er forbundet til CPU'en med brede 256-bit stier til højhastighedsoverførsler.

Bag dette fungerer L2 -hukommelsen som et større, samlet rum til både data og programmer.Det har SRAM og cache og opretter forbindelse til ekstern hukommelse gennem en 64-bit bus.En skrivebuffer hjælper med at fremskynde datalagring ved at håndtere skriv i baggrunden.Dette lagdelte design holder ofte anvendte data tæt på CPU'en, mens den stadig tillader adgang til større ekstern hukommelse, når det er nødvendigt.

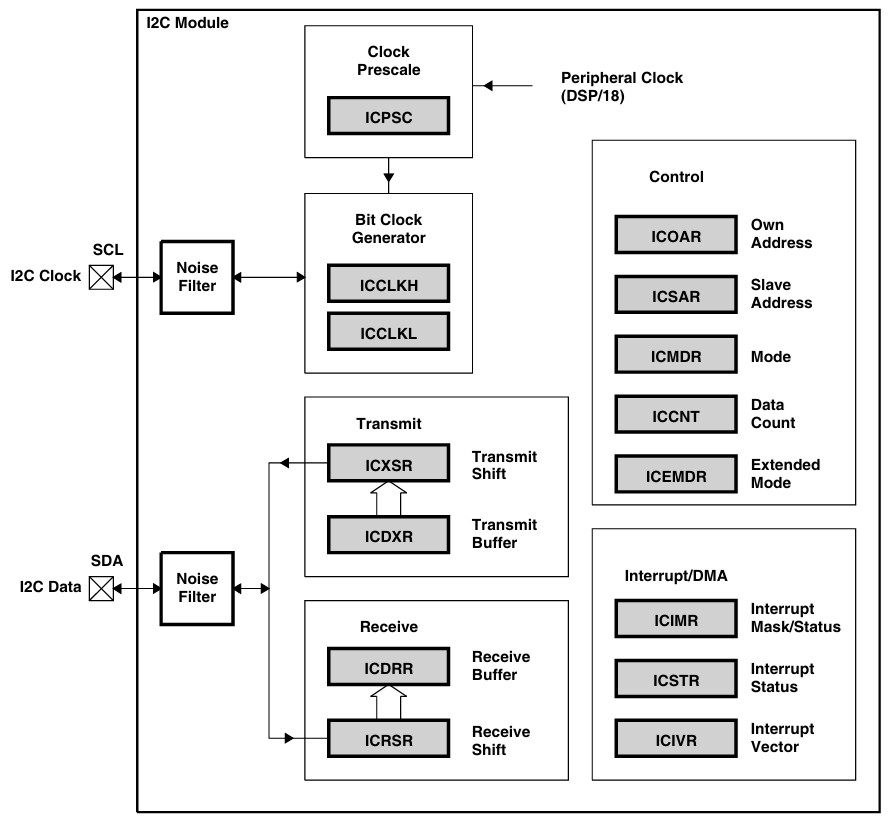

I2C -modulblokdiagram

I²C -modulet i TMS320C6421ZWT5 kontrollerer kommunikation gennem de to I²C -linjer, SCL for Clock og SDA for data.Begge signaler passerer gennem støjfiltre for at holde overførslen stabil.Et urprescaler og bit urgenerator indstiller den korrekte hastighed for kommunikation.

Modulet har separate stier til afsendelse og modtagelse af data.Sendelsesblokken indeholder data i en buffer, før de sender dem ud, mens modtagelsesblokken gemmer indkommende data, før de overføres til CPU'en.En kontrolenhed administrerer adresser, tilstande og datatællinger, så enheden kan fungere som enten master eller slave.

Det inkluderer også afbrydelse og DMA -support, som hjælper med at håndtere dataoverførsler automatisk uden at have brug for CPU'en for konstant at kontrollere.Dette gør I²C -interface pålidelig og effektiv til at tilslutte DSP med eksterne enheder.

TMS320C6421ZWT5 -specifikationer

Type	Parameter
Fabrikant	Texas Instruments
Serie	TMS320C642X
Emballage	Bakke
Delstatus	Aktiv
Type	Fast punkt
Interface	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
Urhastighed	500 MHz
Ikke-flygtig hukommelse	ROM (64 kb)
On-Chip Ram	96 kb
Spænding - I/O.	1,8 V, 3,3 V
Spænding - kerne	1,05 V, 1,20 V
Driftstemperatur	0 ° C ~ 90 ° C (TJ)
Monteringstype	Overflademontering
Pakke / sag	361-lfbga
Leverandørenhedspakke	361-NFBGA (16 × 16)
Basisproduktnummer	TMS320

TMS320C6421ZWT5 -applikationer

1. Telecom og trådløse systemer

TMS320C6421ZWT5 er vidt brugt i telekommunikationsinfrastruktur og trådløse enheder på grund af dens højhastighedssignalbehandlingseffekt.Det håndterer opgaver som modulation, demodulation og kanalkodning, som er gode i basestationer, gateways og bredbåndsudstyr.Med sin integrerede Ethernet Mac og DDR2 -support giver den både tilslutningsmuligheder og den hukommelsesbåndbredde, der kræves til kommunikation.

2. lyd- og signalbehandling

Denne DSP er velegnet til lydsystemer, der kræver høj ydeevne beregning og lav latensbehandling.Det kan køre multikanals stemmekodecs, udføre støjaflysning og håndtere lydeffekter i tide.Grænseflader som MCBSP og MCASP gør det nemt at oprette forbindelse til lydudstyr, hvilket sikrer pålidelig og høj kvalitet lydydelse.

3. billeddannelse og videoapplikationer

C6421 kan også anvendes til billeddannelses- og videoopgaver, der kræver hurtig databehandling.Dets DSP -kerne giver den mulighed for at understøtte komprimering, dekomprimering og forbedringsfunktioner for kameraer, overvågningssystemer og indlejrede visionenheder.Ved at udnytte sine parallelle eksekveringsfunktioner muliggør det effektiv håndtering af billed- og videostrømme.

4. industriel og indlejret kontrol

I industriel og kontorautomation værdsættes enheden for sin integration af timere, GPIO'er, PWM og DMA, der giver stram systemstyring.Det bruges i applikationer såsom printere, scannere, motoriske controllere og indlejrede automatiseringsenheder.Dens effektive strømtilstande og højhastighedsbehandling hjælper med at levere pålidelig ydelse, mens energiforbruget er lavt.

TMS320C6421ZWT5 lignende dele

Specifikation	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
Kernearkitektur	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP
Urhastighed	500 MHz	500 MHz	600 MHz	500 MHz	Op til 720 MHz (højere niveau)
Performance (MIPS)	~ 4.000 ved 500 MHz	~ 4.000 ved 500 MHz	~ 4.800 ved 600 MHz	~ 4.000 ved 500 MHz	Højere, op til ~ 8.000 MIPS
On-chip hukommelse	L1P 16 KB, L1D 48 KB, L2 64 KB	L1P 16 KB, L1D 48 KB, L2 64 KB	L1P 16 KB, L1D 48 KB, L2 64 KB	L1P 16 KB, L1D 48 KB, L2 64 KB	Større tilgængelige L2 -muligheder
ROM -størrelse	64 KB BOOT ROM	64 KB BOOT ROM	64 KB BOOT ROM	64 KB BOOT ROM	64 KB BOOT ROM
Ekstern hukommelsesstøtte	DDR2 (16-bit), Emifa (8-bit)	DDR2 (16-bit), Emifa (8-bit)	DDR2 (16-bit), Emifa (8-bit)	DDR2 (16-bit), Emifa (8-bit)	DDR2 (16-bit), Emifa (8-bit)
Ethernet Mac	10/100 MB/s med MDIO	10/100 MB/s med MDIO	10/100 MB/s med MDIO	10/100 MB/s med MDIO	10/100 MB/s med MDIO
Driftstemperatur	0 ° C til 90 ° C (kommerciel)	0 ° C til 90 ° C (kommerciel)	0 ° C til 90 ° C (kommerciel)	–40 ° C til +125 ° C (industriel)	0 ° C til 90 ° C (kommerciel)
Pakke	361-PIN NFBGA (16 × 16 mm)	361-PIN NFBGA (Diff. Marking)	361-PIN NFBGA	361-PIN NFBGA	361-PIN NFBGA
Applikationer	Telecom, lyd, indlejret	Telecom, lyd, indlejret	Performance-kritisk telekom	Industrielt/hårdt miljø	Higher-end Telecom & VoIP

TMS320C6421ZWT5 -programmeringstrin

Processen bevæger sig typisk fra at opsætte miljøet til at skrive, debugging og implementere optimeret DSP -kode.

1. Installer udviklingsværktøjer

Det første trin er at opsætte Code Composer Studio (CCS), TIs integrerede udviklingsmiljø.Denne software leverer kompilator-, samler-, debugger- og projektstyringsværktøjer, der er specifikt designet til C6000 DSP -familien.Uden denne opsætning ville programmering og test af DSP -hardware ikke være mulig.

2. Opret et nyt projekt

I CCS skal du starte med at oprette et nyt projekt konfigureret til TMS320C6421 -enheden.Dette inkluderer valg af de korrekte kompilatorindstillinger, linkerkommandofiler og opstartkodeskabeloner.Korrekt projektopsætning sikrer, at hukommelseskortet og systemressourcerne er på linje med hardware.

3. Skriv applikationskoden

Ansøgninger kan skrives i C til generel logik eller i samling til præstationskritiske rutiner.Mange drager fordel af C64X+ VLIW -arkitekturen, som giver flere instruktioner mulighed for at udføre parallelt.Optimering af løkker og anvendelse af DSP-specifikke intrinsics kan forbedre effektiviteten i høj grad.

4. kompilere og optimere

Efter kodning er programmet samlet og samlet i maskininstruktioner.TIs kompilator inkluderer optimeringsfunktioner såsom software -rørledning og loop -rulling for at maksimere gennemstrømningen.På dette tidspunkt sikrer programmereren, at eksekveringshastighed og hukommelsesbrug opfylder applikationskravene.

5. Link og belastning

De kompilerede objektfiler er knyttet efter enhedens hukommelseskort og placerer kode og data i de korrekte interne og eksterne hukommelsesområder.Når den er forbundet, indlæses den binære på DSP gennem JTAG -debuggeren.Dette forbereder systemet til udførelse på hardware.

6. Debug på hardware

Ved hjælp af CCS kan du indstille breakpoints, overvåge registre og gå gennem instruktioner, mens DSP kører.Debugging på hardware afslører adfærd, såsom cache -brug, afbrydelser og dataoverførsler.Denne proces sikrer applikationsfunktionerne korrekt under faktiske driftsbetingelser.

7. Implementering og overvåg

Når testen er afsluttet, er programmet implementeret til uafhængig udførelse på målsystemet.Du kan stadig bruge CCS til at overvåge ydeevne, finjustere hukommelsesallokering eller reducere strømforbruget.Dette sidste trin bekræfter, at DSP kører pålideligt og klar til praktiske applikationer.

TMS320C6421ZWT5 fordele og ulemper

Fordele

• Høj fastpunkt DSP-ydeevne med VLIW Parallelisme

• Opadgående kodekompatibilitet med ældre C6000 -enheder

• Rigt sæt integrerede perifere enheder reducerer eksterne komponenter

• Stærk udviklingsøkosystem med CCS og optimeringsværktøjer

• Fleksibel cache- og hukommelsesarkitektur til hurtigere datahåndtering

Ulemper

• Ingen dynamisk spænding eller frekvensskalering til strømbesparelse

• Højere strømforbrug sammenlignet med DSP'er med lav effekt

• Mangler indbyggede sikkerhedsfunktioner til sikker boot eller beskyttelse

• Mindre egnet til bærbare eller batteridrevne applikationer

• Fast præstationsprofil med begrænset tilpasningsevne til mobilbrug

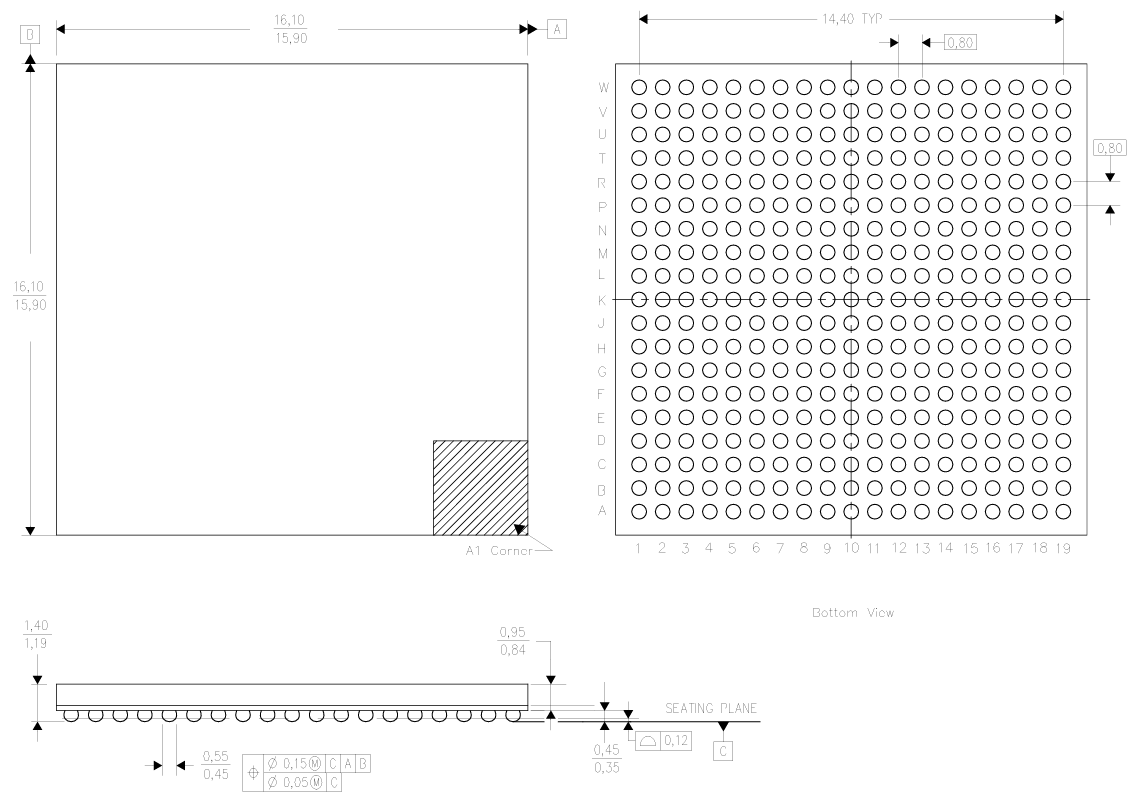

TMS320C6421ZWT5 Emballagedimensioner

Type	Parameter
Pakningstype	NFBGA (361-ball, ZWT)
Ball Grid Array	16 × 16
Pin -tælling	361
Samlet længde (L)	17,5 mm
Samlet bredde (W)	15,45 mm
Kropsstørrelsesområde	15,90 mm - 16,10 mm
Ball pitch	0,80 mm
Kuglediameter	0,45 mm - 0,55 mm
Pakkehøjde (H)	1,19 mm - 1,40 mm
Boldhøjde (stand-off)	0,35 mm - 0,45 mm
Siddeplads tolerance	± 0,12 mm
Hjørneindeks (A1)	Markeret referencebørne

TMS320C6421ZWT5 Producent

TMS320C6421ZWT5 er fremstillet af Texas Instruments (TI), et førende amerikansk halvlederfirma med hovedkontor i Dallas, Texas.TI er globalt kendt for sine innovationer inden for analoge og indlejrede behandlingsteknologier, der leverer løsninger, der driver en lang række industrier, herunder telekommunikation, bilindustri, industriel automatisering og forbrugerelektronik.Med årtiers ekspertise inden for udvikling af højtydende digitale signalprocessorer har TI etableret TMS320-familien som en hjørnesten til signalbehandlingsapplikationer.Virksomheden understøtter også med omfattende designværktøjer, softwaremiljøer og dokumentation, hvilket sikrer pålidelig integration af sine DSP -produkter i avancerede indlejrede systemer.

Konklusion

TMS320C6421ZWT5 skiller sig ud for sin stærke faste point ydelse, fleksible hukommelsessystem og rig forbindelse, der passer til at kræve applikationer inden for kommunikation, lyd, video og automatisering.Dens design gør udviklingen effektiv gennem kodekomponiststudio med værktøjer til optimering og fejlsøgning på hardware.Processoren giver god skalerbarhed, stærk integration og bred support, skønt den handler med nogle strømbesparende og sikkerhedsfunktioner.Generelt tilbyder det en pålidelig balance mellem ydeevne, hukommelse og grænseflader, understøttet af TIs økosystem og bevist C6000 -platform, hvilket gør det til et praktisk valg for avancerede indlejrede projekter.

Datablad PDF

TMS320C6421ZWT5 DATABLEETS:

TMS320C6421.PDF
