MCB vs MCCB vs RCCB vs ELCB: Komplet sammenligningsvejledning

Du har brug for kredsløbsbeskyttelsesenheder for at holde dit elektriske system sikkert og pålideligt.I denne artikel vil du lære, hvad MCB, MCCB, RCCB og ELCB er, hvordan de fungerer, og hvordan de adskiller sig fra hinanden.Du vil også se, hvor hver enhed bruges, og hvad der gør den egnet til forskellige situationer.

Katalog

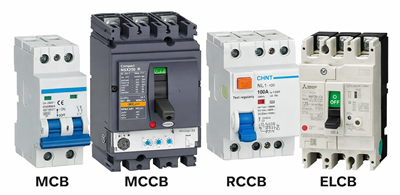

Figur 1. MCB vs MCCB vs RCCB vs ELCB

Hvad er en MCB (Miniature Circuit Breaker)?

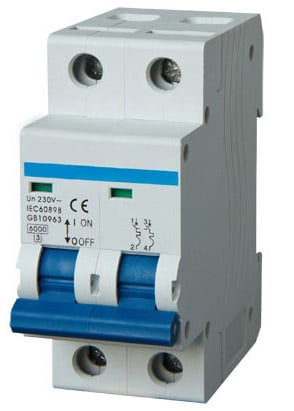

Figur 2. MCB (Miniature Circuit Breaker)

En Miniature Circuit Breaker (MCB) er en automatisk elektrisk beskyttelsesenhed, der bruges til at beskytte lavspændingskredsløb mod beskadigelse.Det virker ved at afbryde strømmen, når strømmen overstiger et sikkert niveau.Dette hjælper med at forhindre overophedning forårsaget af overbelastningsforhold, såsom for mange enheder tilsluttet et kredsløb.Den beskytter også mod kortslutninger, hvor en pludselig strømstigning kan beskadige ledninger og udstyr.MCB'en tripper hurtigt og afbryder kredsløbet for at stoppe yderligere risiko.Det er meget brugt i hjem og små bygninger, fordi det er pålideligt og nemt at nulstille efter at have snublet.

Hvad er en MCCB (Moolded Case Circuit Breaker)?

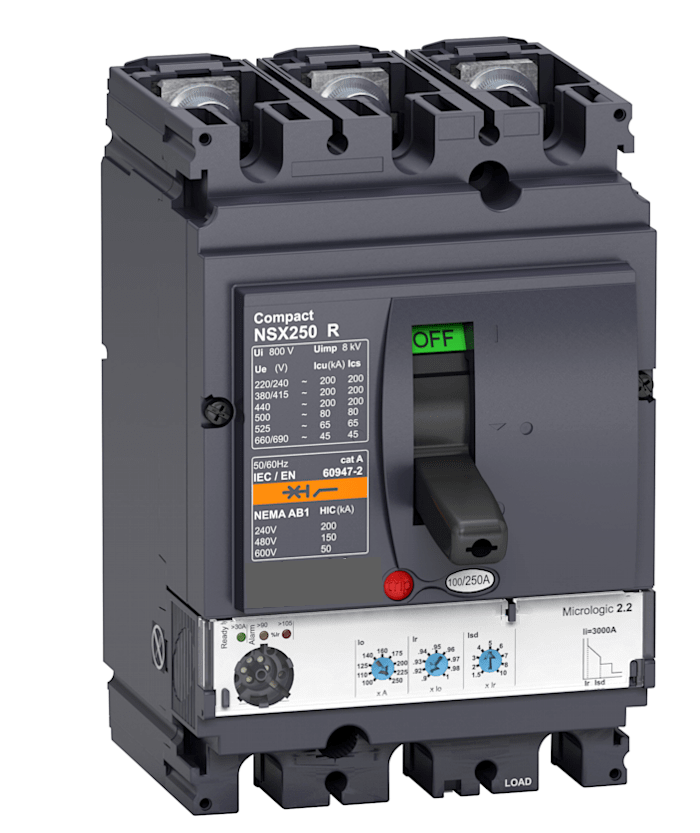

Figur 3. MCCB (Molded Case Circuit Breaker)

En MCCB (Moded Case Circuit Breaker) er en type afbryder designet til at håndtere højere strømniveauer i elektriske systemer.Det bruges til at beskytte kredsløb og udstyr i applikationer, hvor der kræves mere strøm.MCCB'en kan afbryde overdreven strøm for at forhindre skader forårsaget af overbelastning eller fejltilstande.En af dens nøglefunktioner er justerbare trip-indstillinger, som giver brugerne mulighed for at kontrollere, hvornår afbryderen vil afbryde kredsløbet.Dette gør den velegnet til systemer, der har behov for fleksibel beskyttelse baseret på belastningskrav.MCCB'er bruges almindeligvis i større elektriske opsætninger, hvor der er behov for større kapacitetsbeskyttelse.

Hvad er en RCCB (Residual Current Circuit Breaker)?

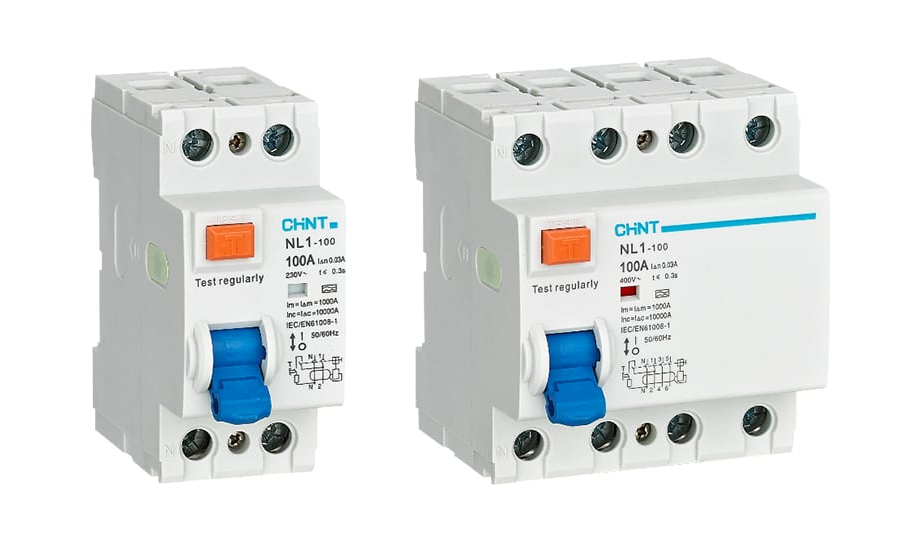

Figur 4. RCCB (Residual Current Circuit Breaker)

En Residual Current Circuit Breaker (RCCB) er en sikkerhedsanordning, der bruges til at beskytte mennesker mod elektrisk stød.Det fungerer ved at detektere lækstrøm, som opstår, når elektricitet flyder uden for den tilsigtede vej.Når denne ubalance detekteres, afbryder RCCB'en hurtigt strømforsyningen.Dette hjælper med at forhindre alvorlige kvæstelser eller dødsulykker forårsaget af elektriske fejl.RCCB'er er meget følsomme og kan reagere på små lækstrømme på kort tid.De er almindeligvis installeret i hjem og bygninger for at forbedre den elektriske sikkerhed.

Hvad er en ELCB (Earth Leakage Circuit Breaker)?

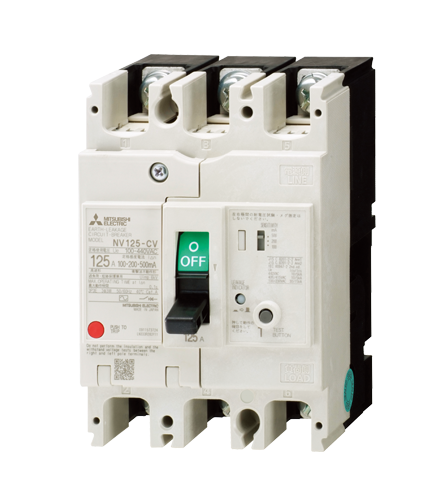

Figur 5. ELCB (Earth Leakage Circuit Breaker)

En ELCB (Earth Leakage Circuit Breaker) er en enhed, der bruges til at detektere lækage af strøm til jorden.Det fungerer ved at overvåge elektriske fejl, der kan få strøm til at flyde gennem utilsigtede stier.Når en sådan lækage detekteres, afbryder ELCB strømforsyningen for at reducere risikoen.Der er to hovedtyper af ELCB: spændingsdrevet og strømdrevet.Hver type reagerer forskelligt på jordlækageforhold.ELCB'er bruges til at forbedre sikkerheden i elektriske systemer, hvor jordingsbeskyttelse er vigtig.

Forskellen mellem MCB og MCCB

Feature	MCB	MCCB
Nuværende vurderingsområde	0,5A til 100A	16A til 2500A
Spændingsværdi	Op til 240/415V AC	Op til 600V AC (varierer efter model)
Rejseindstillinger	Fast (fabriksindstillet)	Justerbar (termisk og magnetisk)
Brydekapacitet	6kA til 16kA	25kA til 100kA
Stænger til rådighed	1P, 2P, 3P, 4P	1P til 4P
Monteringstype	DIN-skinne monteret	Panel/sokkel monteret
Fysisk størrelse	Lille (modulær)	Stor (støbt kasse)
Termisk beskyttelse	Fast bimetal bånd	Justerbar termisk tur
Magnetisk beskyttelse	Fast øjeblikkelig tur	Justerbar magnetisk tur
Bueslukning	Grundlæggende buesliske	Avanceret lysbuesystem
Driftsmekanisme	Vippekontakt	Skift eller motoriseret mekanisme
Nulstil metode	Manuel nulstilling	Manuel eller fjern nulstilling
Support til tilbehør	Begrænset (aux-kontakter)	Omfattende (shunttur, UV frigivelse, alarmer)
Anvendelsesområde	Bolig og lys kommercielle	Industrielt og tungt kommercielle
Selektivitetskoordinering	Begrænset	Høj (understøtter koordination undersøgelser)

Forskellen mellem RCCB og ELCB

Feature	RCCB (Residual Current Circuit Afbryder)	ELCB (Earth Leakage Circuit Afbryder)
Detektionsprincip	Måler nuværende ubalance (fase vs neutral)	Måler jordspænding el lækstrøm (spænding/strømtype)
Driftsmængde	Reststrøm (IΔ)	Jordspænding (V) eller lækage nuværende (ældre typer)
Typisk følsomhedsområde	10mA, 30mA, 100mA, 300mA	50mA til 500mA (varierer meget)
Triptærskelnøjagtighed	±5 % til ±10 %	±20 % eller mere
Svartid	≤30 ms (for 30mA-enheder)	50–200 ms
Spændingsafhængighed	Uafhængig af jordspænding	Spændingstype kræver korrekt jordspænding
Krav til jordledning	Ikke påkrævet til drift	Kræver ordentlig jord forbindelse
Beskyttelsesdækning	Registrerer alle lækageveje (inklusive indirekte kontakt)	Begrænset til tilbagevendende fejl via jordledning
Stødbeskyttelsesevne	Høj (30mA beskytter mennesker krop)	Moderat (mindre pålidelig for stødbeskyttelse)
Installationsstandard	Udbredt i moderne IEC systemer	Stort set forældet i moderne standarder
Tilgængelige typer	AC, A, F, B typer	Spændingsdrevet og strømdrevet (ældre)
Falsk tripping	Lav (stabilt design)	Højere (påvirket af ekstern spændingsforstyrrelser)
Selektivitetsindstillinger	Tilgængelig (tidsforsinket RCCB)	Begrænset eller ikke tilgængelig
Anvendelsesområder	Bolig, kommerciel, industrielle	Ældre installationer, arv systemer
Vedligeholdelseskrav	Lav (testknap periodisk check)	Højere (jordsystemet skal være kontrolleres regelmæssigt)
Overholdelse af moderne koder	Fuldt kompatibel (IEC/BS standarder)	For det meste ikke-kompatibel el forældet

Anvendelser af MCB MCCB RCCB og ELCB

1. Elektriske systemer til boliger

MCB'er og RCCB'er bruges i vid udstrækning i hjem for at beskytte ledninger og mennesker.De hjælper med at forhindre elektrisk brand og reducerer risikoen for elektrisk stød.Disse enheder er installeret i fordelingstavler for daglig sikkerhed.Deres brug sikrer stabil og sikker strømforsyning i husholdninger.

2. Erhvervsbygninger

Kommercielle opsætninger kræver pålidelig beskyttelse af belysning, HVAC og kontorudstyr.MCCB'er bruges ofte på grund af højere belastningskrav.RCCB'er tilføjer et ekstra lag af sikkerhed til fælles rum.Denne kombination sikrer både operationel og personlig beskyttelse.

3. Industrianlæg

Industrier bruger MCCB'er til at styre tunge maskiner og højeffektsystemer.Disse enheder håndterer store strømme og beskytter dyrt udstyr.Pålidelig beskyttelse er vigtig for at undgå nedetid og skader.Korrekt brug forbedrer produktiviteten og systemsikkerheden.

4. El-fordelingstavler

Alle fire enheder kan bruges i fordelingstavler afhængigt af systemdesign.De hjælper med at styre og beskytte flere kredsløb mod fejl.Korrekt arrangement sikrer organiseret og sikker strømfordeling.Dette er godt for både små og store systemer.

5. Udendørs og barske miljøer

Nogle installationer kræver beskyttelse under udfordrende forhold såsom fugt eller støv.MCCB'er og ELCB'er kan bruges afhængigt af systembehov.Disse enheder hjælper med at opretholde sikkerheden selv i ustabile miljøer.At vælge den rigtige enhed sikrer langsigtet ydeevne.

6. Specialiserede sikkerhedsinstallationer

Visse områder kræver ekstra sikkerhedsforanstaltninger, såsom værksteder eller våde steder.RCCB'er bruges almindeligvis til at reducere stødrisikoen i sådanne miljøer.ELCB'er kan også bruges, hvor jordlækageovervågning er påkrævet.Disse applikationer fokuserer på at beskytte menneskeliv og udstyr.

Konklusion

Hver kredsløbsbeskyttelsesenhed tjener et særskilt formål, fra at beskytte ledninger og udstyr til at beskytte mennesker mod elektrisk stød.MCB'er og MCCB'er håndterer overbelastnings- og kortslutningsbeskyttelse ved forskellige kapacitetsniveauer, mens RCCB'er og ELCB'er fokuserer på lækage og jordingsfejl.Deres forskelle i følsomhed, respons og anvendelse gør dem velegnede til specifikke miljøer såsom bolig-, kommercielle og industrielle systemer.Valg af den korrekte enhed afhænger af belastning, sikkerhedskrav og systemforhold for at sikre effektiv og pålidelig beskyttelse.
